汽车铰接式安装固定支座结构设计

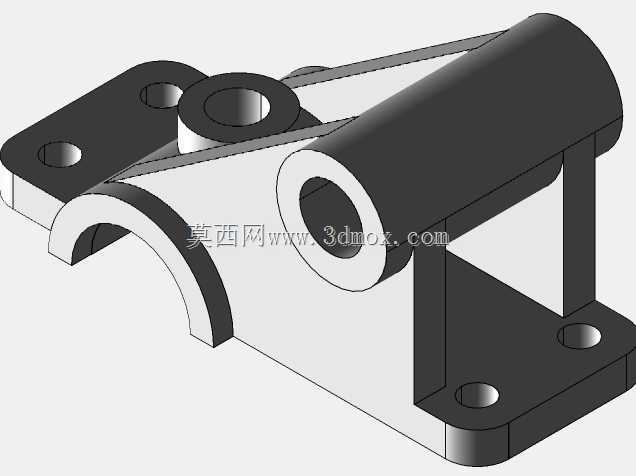

　　该构件属于汽车底盘与附属功能部件之间的连接承载件，主要应用在商用车底盘管线固定支架、小型乘用车引擎舱附属部件安装位、特种作业车辆操作机构铰接点位等场景，承担部件定位、载荷传递、铰接转动自由度约束的核心作用。从结构设计逻辑来看，底部采用带双安装孔的平板式基座，安装孔位做了沉头处理，可适配内六角圆柱头螺栓的沉装需求，安装后螺栓端面不突出基座平面，避免与周边运动部件发生运动干涉，基座平面的平面度公差控制在0.1mm以内，保证与安装基面的贴合度，降低长期受载后的连接松动风险。主体向上延伸的支撑臂采用变截面过渡设计，在铰接孔位周边做了加厚处理，因为铰接点位是交变载荷的集中承载区，加厚结构可有效分散销轴传递的径向载荷，

　　避免应力集中导致的构件开裂，支撑臂与基座的连接位置采用大圆弧过渡，替代直角连接结构，可降低冲压或铸造过程中的应力残留，同时提升构件的抗疲劳强度。上部的大直径铰接孔用于穿装连接销轴，实现与相邻摆动部件的铰接配合，孔内壁的粗糙度要求控制在Ra1.6以内，减少销轴转动过程中的磨损，延长铰接副的使用寿命；侧上方延伸的带孔凸台用于附属部件的辅助固定，可集成固定管线卡扣、传感器支架等小型附件，减少整车装配过程中的额外支架用量，提升部件集成度。安装边界方面，基座的两个安装孔中心距按照整车安装点位的通用尺寸设计，可适配多数同类型安装位的替换需求，构件整体的外轮廓尺寸控制在紧凑范围内，不会占用过多底盘或引擎舱的布置空间，

　　铰接孔的中心高度与基座平面保持固定尺寸差，保证装配后相邻部件的运动轨迹符合设计预期，不会出现运动卡滞或行程不足的问题。在实际装车场景中，该支座可承受垂直方向的静载荷与车辆行驶过程中产生的交变冲击载荷，结构强度满足整车30万公里行驶里程的疲劳寿命要求，铰接部位的配合间隙控制在合理范围，既保证转动灵活性，又避免间隙过大导致的部件晃动异响。
