方形法兰安装式机械端盖结构设计

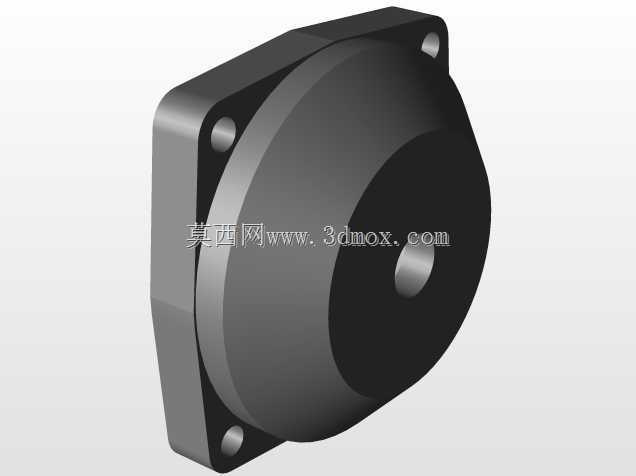

　　这类带方形安装法兰的端盖结构，常应用在中小型动力传动单元、小型泵体、减速机构的输出侧或壳体端部，承担壳体封闭、轴系定位、外部防护的多重作用。从结构设计来看，主体采用阶梯式圆盘构型，外侧大直径圆盘与壳体端面贴合，内侧凸起的轴颈段可嵌入壳体安装孔内，实现径向定位，避免安装时出现同轴度偏差；方形法兰的四个角位预留沉头安装孔，可适配内六角圆柱头螺钉完成紧固，沉孔结构能保证螺钉头部完全埋入法兰平面，不会突出安装面造成外部干涉，同时四个安装孔的孔位公差按照H7级精度设计，与壳体端面对应的螺纹孔位置度偏差控制在0.1mm以内，保证装配后法兰面与壳体端面完全贴合，避免出现密封间隙。

　　从安装边界来看，法兰方形轮廓的对角尺寸需匹配对应壳体的安装面尺寸，安装时法兰与壳体之间可根据防护等级要求加装橡胶密封垫或纸垫，阻挡外部粉尘、水汽进入壳体内部，保护内部传动件、轴承等核心部件不受侵蚀。中心位置的通孔为轴伸预留通道，孔内壁可根据使用需求加装油封槽位，适配骨架油封实现动密封，避免壳体内部润滑脂泄漏。

　　在实际选型应用中，这类端盖常配套在小功率传动设备的输出端，比如小型输送线的驱动端、自动化设备的动力引出端，既可以作为轴承外圈的轴向定位部件，抵住轴承外圈端面限制轴系的轴向窜动，也能作为外部防护结构，避免运行过程中异物卷入旋转轴部位。设计过程中，法兰与圆盘主体的过渡位置采用圆角过渡，避免应力集中，在承受螺栓紧固力、轴系运行振动载荷时，不会在转角位置出现应力开裂；整体壁厚根据承载需求做差异化设计，法兰部位因为要承受螺栓锁紧力，壁厚略大于圆盘主体部位，保证锁紧时不会出现法兰变形。

　　这类结构的建模过程需要重点关注安装孔的位置度、中心轴孔与法兰安装面的垂直度，若垂直度偏差超过0.05mm，装配后会出现油封偏磨、轴系转动卡滞的问题；同时沉孔的深度需要匹配所选螺钉的头部高度，保证螺钉锁紧后头部不突出法兰平面，避免与周边相邻部件产生运动干涉。在不同的应用场景下，可根据实际需求调整中心孔直径、法兰安装孔间距、整体厚度尺寸，适配不同规格的壳体与轴径，无需大幅改动整体构型就能覆盖多规格的传动单元配套需求。
