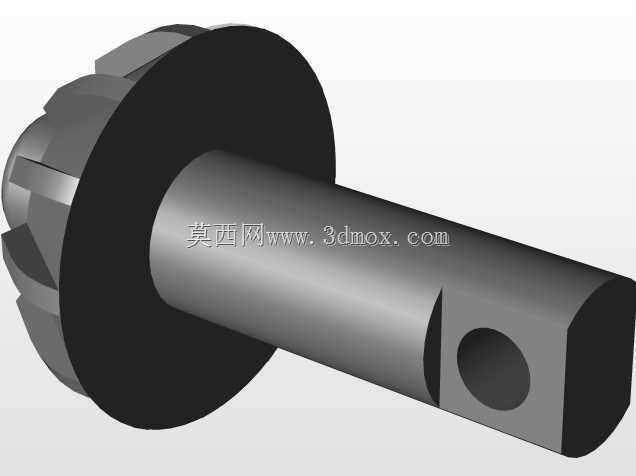

带径向孔法兰盘式传动连接轴结构

　　这款带法兰盘的轴类零件，在常规传动连接场景中应用十分广泛，从中小型输送设备的动力输出端，到工装夹具的定位锁紧机构，再到小型减速机的输入连接部位，都能见到这类结构的身影。不同于光轴的单一传动功能，该轴一端集成的带防滑齿结构法兰盘，能够在端面连接时提供足够的静摩擦力，避免轴与对接部件在交变载荷下出现相对周向滑移，尤其适合存在正反转切换、启动扭矩波动的传动工况。轴身靠近末端加工的径向通孔，主要用于穿装圆柱销或者开口销，实现轴上套装零件的轴向限位，相比轴用挡圈的限位方式，这种销孔结构能承受更大的轴向冲击力，在频繁启停、存在轴向窜动风险的机构中可靠性更高。从设计逻辑来看，法兰盘与轴身采用一体化加工结构，

　　摒弃了传统法兰与轴分体装配后焊接或键连接的形式，从根源上消除了装配间隙带来的传动回程误差，也避免了焊缝在长期交变应力下出现疲劳开裂的隐患。法兰盘外缘的齿状结构并非用于啮合传动，而是为了在安装时提供扳手夹持位，方便操作人员在锁紧端面连接螺栓时固定轴身，不需要额外在轴身加工扁位，最大程度保留轴身的整体结构强度。轴身的直径公差选取需匹配配套滑动轴承或者滚动轴承的内孔配合要求，安装边界上，法兰盘的端面跳动公差需要控制在0.02mm以内，才能保证对接部件的旋转同轴度，避免运转过程中出现偏磨、振动超差的问题。径向孔的位置距离轴端的尺寸，需要根据轴上套装零件的厚度、锁紧垫片的厚度综合确定，既要保证销子安装后能完全挡住套装零件的端面，

　　又要避免孔位过于靠近轴端导致轴端局部强度不足，在受载时出现开裂。轴身未加工键槽的设计，说明该轴主要用于小扭矩的传动场景，依靠法兰端面的摩擦力以及径向销的剪切力即可传递额定扭矩，这种设计能减少轴身的应力集中点，提升轴的疲劳寿命，在轻载传动、手动调节机构中使用时，装配难度也更低，不需要额外加工键槽、配做平键，能有效缩短装配周期。
