拓扑优化轻量化金属连接支架设计

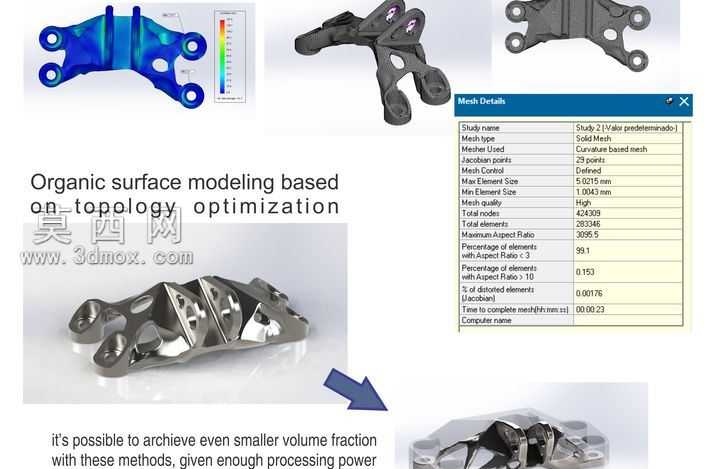

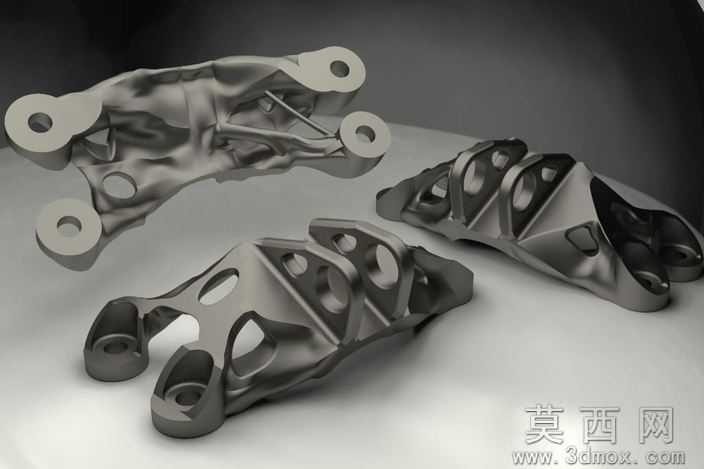

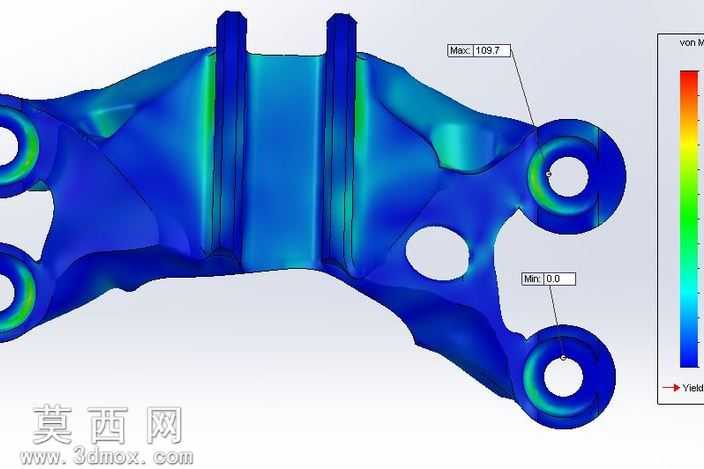

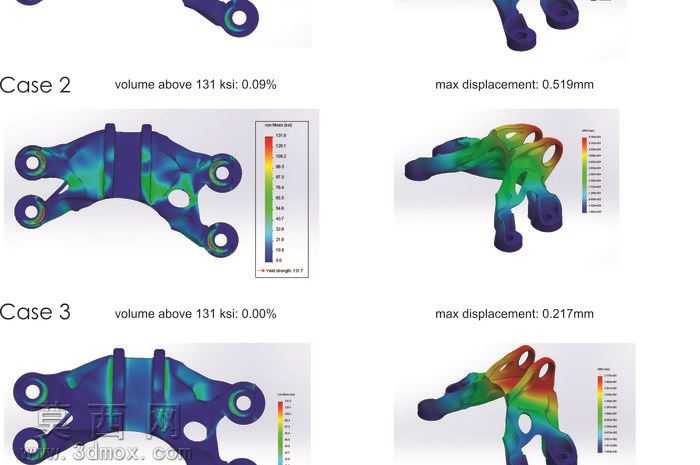

本作品为经过多轮拓扑优化迭代的金属连接支架，整体建模过程依托三维参数化设计软件完成，首先基于支架的实际安装工况完成边界条件设定，明确各安装点位的载荷大小、约束方向与受力形式，以初始实体块为基础开展第一轮拓扑优化计算，通过算法自动识别传力路径上的核心材料分布区域，剔除无受力贡献的冗余材料区域。在第一轮优化结果的基础上，设计人员针对有机形态的粗糙网格面开展逆向曲面重构，对尖锐的应力集中区域做圆角过渡处理，对安装孔位做同轴度与安装平面的公差校准，保证所有安装接口的尺寸精度符合实际装配要求，避免优化后的形态出现无法装配的问题。后续又开展了多轮仿真校核，针对不同载荷工况下的应力分布、形变位移量做反复验证，在确保结构强度、刚度完全满足使用要求的前提下，进一步削减非核心区域的材料厚度，对镂空区域的筋条走向做顺滑调整，让整体传力路径更加流畅，最终实现了77.7%的体积削减率，成品整体质量控制在456.55克，相较同载荷能力的传统实体支架减重效果十分显著。渲染阶段采用金属磨砂材质，还原金属3D打印成品的哑光金属质感，打光采用侧方柔光配合轮廓光，清晰展现支架表面流畅的有机曲面形态与镂空结构的层次，将拓扑优化后兼具力学性能与轻量化优势的结构特征完整呈现。整个设计过程平衡了算法优化的材料分布逻辑与实际生产、装配的工艺要求，既保留了拓扑优化带来的极致轻量化优势，又避免了纯算法生成结构常见的应力集中、工艺性差的问题，最终成品的筋条布局完全贴合应力传递方向，没有多余的结构冗余，整体形态流畅自然，在满足同等承载能力的前提下大幅降低了材料消耗，适合采用金属增材制造工艺完成生产，可应用于对重量控制有较高要求的连接承载场景。
