矩形固液分离澄清池三维设计作品

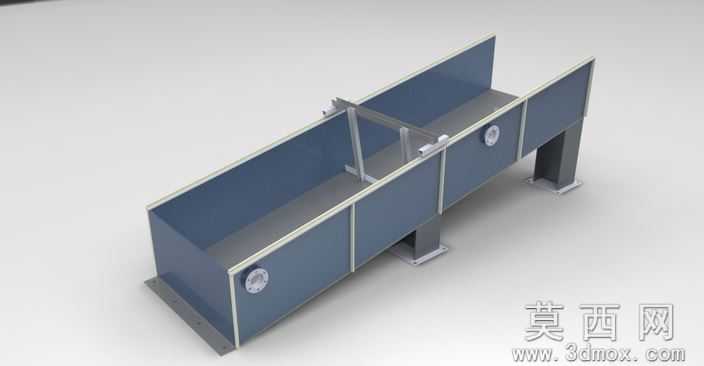

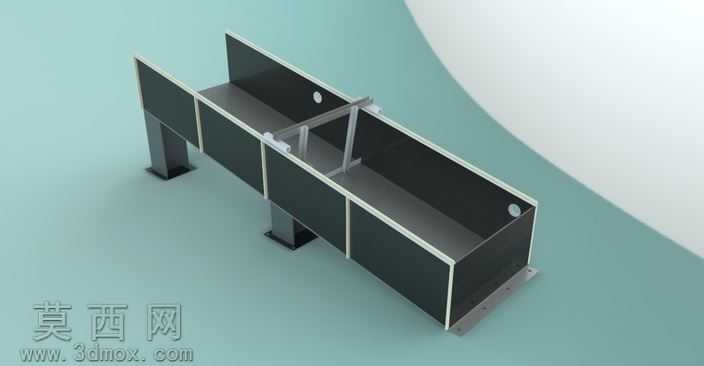

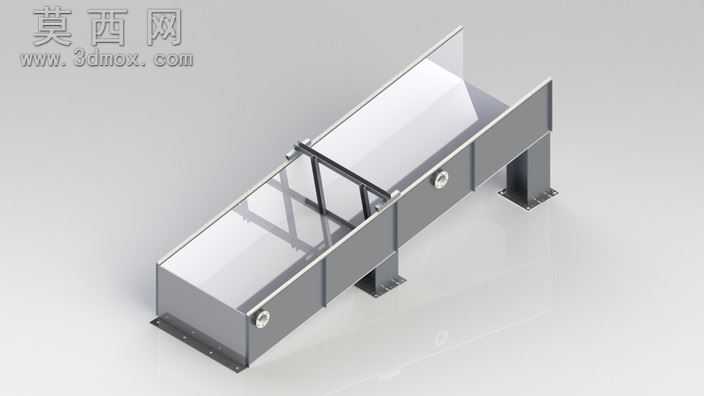

本作品为矩形结构的澄清池三维建模成果，属于固液分离类水处理设备的课程设计项目，整体建模过程依托专业三维设计软件完成，从结构草图绘制到实体特征生成全程遵循工业设备设计的规范逻辑。建模初期先完成整体比例的框架搭建，确定长槽型主体的长宽高基准尺寸，将槽体拆分为侧壁、底板、支撑立柱、内部导流分隔组件、观测接口等多个独立特征模块，逐一通过拉伸、切除、装配约束等操作完成实体构建，各部件的衔接位置均做了贴合实际装配的公差预留，避免出现结构干涉问题。渲染阶段针对不同部件匹配了对应材质，槽体主体侧壁采用哑光深蓝色工程板材材质，模拟工业水处理设备常用的防腐板材质感，边缘的密封压条采用银白色金属质感材质，支撑立柱与底部安装脚座做了金属磨砂与防滑底座的材质区分，槽体侧面的圆形观测口采用透明玻璃搭配金属压圈的材质组合，还原真实设备的观测功能结构。结构设计上采用长槽式矩形布局，内部设置可调节的导流分隔挡板，能够对流入的待处理流体进行流速缓冲与流向引导，提升固液沉降分离的效率，两侧对称布置的支撑立柱将槽体抬离安装基面，既预留了底部排渣管路的安装空间，也避免槽体长期接触基面出现腐蚀问题，侧面的圆形观测口可实时查看槽内固液分离的沉降状态，方便运行过程中的工况巡检。整体设计围绕教学项目的实践需求展开，既还原了工业澄清池的核心功能结构，也通过简洁的模块化设计降低了建模复杂度，渲染效果清晰展现了设备的整体形态与各部件的位置关系，能够直观呈现矩形澄清池作为固液分离设备的结构特点与功能逻辑，为同类水处理分离设备的结构设计与三维建模提供了清晰的参考样本。
