电梯承重重型装配式支架结构设计

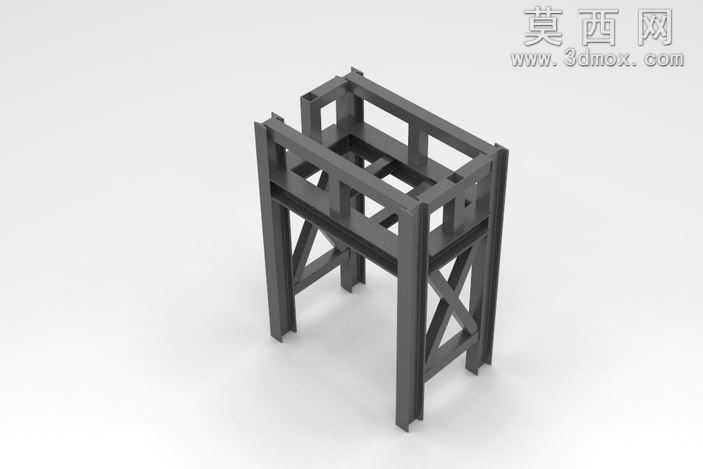

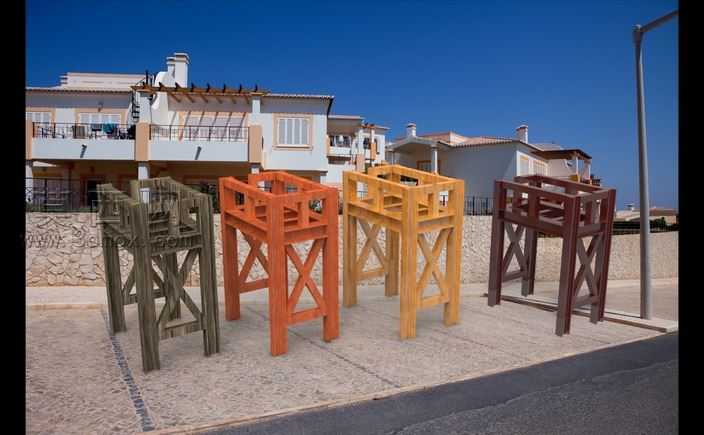

本作品为电梯承重用途的重型装配式支架，采用三维参数化建模方式完成整体设计，建模过程中严格遵循焊件设计的规范逻辑，将整体结构拆解为多个可独立编辑的标准焊件构件，所有构件参数均纳入用户自定义配置文件中，使用者可根据实际电梯井道的承重需求、安装尺寸快速调整各构件的截面规格、长度参数，无需重新搭建基础模型即可生成适配不同场景的支架变体。模型完成基础结构搭建后，针对不同应用场景的外观需求制作了多套材质方案，分别还原了做旧防腐木质感、橙红色工业防锈漆质感、原木色清漆质感、深棕色烤漆质感四种常见的支架表面处理效果，材质制作过程中针对木材纹理走向、漆面反光度、边角磨损痕迹都做了精细化调整，搭配户外住宅场景完成渲染输出，能够直观呈现支架安装后的实际视觉效果。结构设计上，支架整体采用上方矩形围框加下方X型斜撑的经典承重结构，上方围框用于承接电梯相关设备的安装固定，四条竖直主立柱作为主要承重传力构件，下方的X型斜撑能够有效分散竖直方向的承重载荷，同时抵消水平方向的晃动剪力，提升整体结构的抗形变能力，所有构件的连接节点均按照实际焊接装配的工艺要求设计，预留了合理的焊接收缩余量与安装定位基准，确保设计模型能够直接对接生产加工环节。设计过程中优先考虑了支架的装配便捷性，所有构件均采用标准化的型材截面，减少生产环节的非标加工成本，装配式的结构设计也方便支架拆分后运输至电梯井道内完成现场组装，降低狭小空间内的施工难度，自定义配置文件的加入也让该模型具备更高的复用性，能够快速适配不同载重规格、不同安装尺寸的电梯承重需求，无需从零开始开展建模工作，大幅提升同类型产品的设计效率。
