可调手柄式手拧螺母紧固组件三维结构

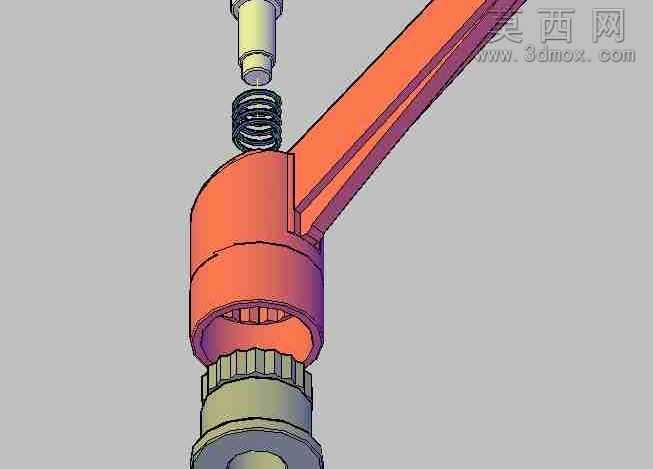

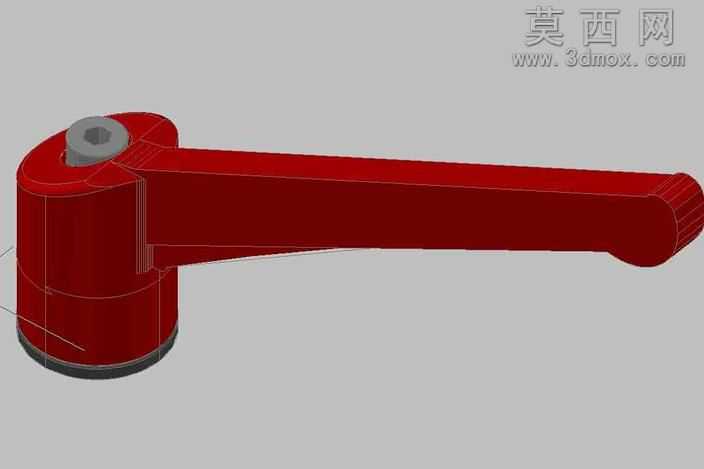

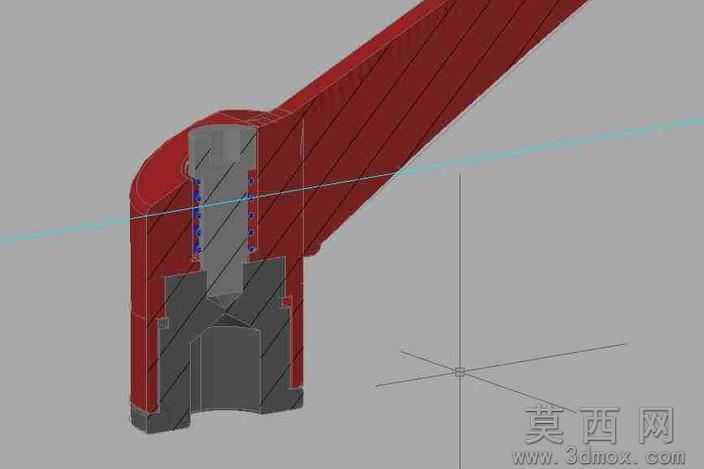

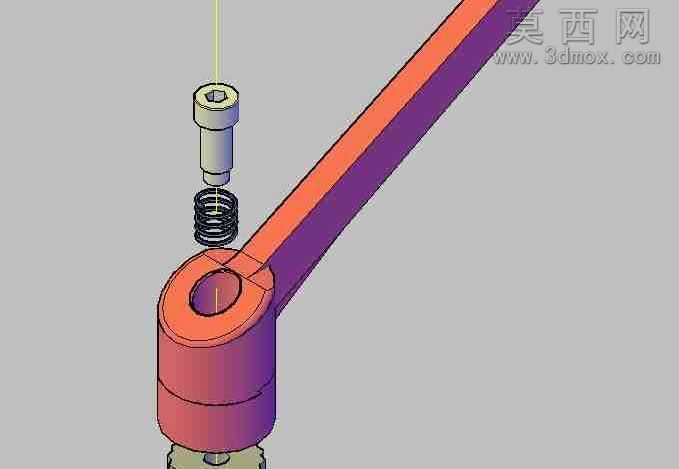

本作品为可调手柄式手拧螺母紧固组件的三维建模成果，建模过程中严格遵循机械紧固件的实际装配逻辑与尺寸规范，对各组成零件进行了独立建模后完成整体装配约束。首先针对核心的手拧螺母主体，采用旋转特征生成带内螺纹的基体结构，在螺母外侧设计与可调手柄匹配的棘轮啮合齿圈，齿形参数经过反复校验，确保与手柄端的棘爪能够实现精准卡合，避免调节过程中出现滑齿、脱开的问题。可调手柄部分采用扫掠特征生成符合人体工学的长柄结构，手柄与螺母连接的铰接位置预留了弹簧安装腔，建模时对腔体内壁的定位台阶做了细节处理，保证弹簧安装后不会出现径向窜动。弹簧部分采用螺旋扫描特征生成，严格匹配实际弹簧的节距、丝径与自由长度参数，还原弹簧在铰接腔内的预压缩状态，实现手柄的自动复位与棘爪的持续压紧。在材质与渲染环节，针对不同零件赋予了贴合实际工业应用的材质属性：手拧螺母主体采用合金结构钢材质，表面做了彩色氧化处理的渲染效果，区分不同功能区域的同时还原工业产品的表面质感；手柄部分赋予工程塑料材质，添加细微的磨砂纹理提升握持真实感；弹簧采用弹簧钢材质，还原金属表面的哑光金属光泽；内部的棘爪、销轴等小零件分别做了发黑、镀锌的表面效果区分，让整个装配体的视觉层次更加清晰。结构设计上，这套组件无需额外工具即可手动完成锁紧与松开操作，可调手柄的设计可以在空间受限的场景下通过小角度反复扳动实现螺母的快速拧紧或拆卸，弹簧的持续施力保证棘爪始终与齿圈啮合，不会因为振动出现松脱。建模过程中对所有配合面做了间隙校验，确保铰接部位转动灵活无卡滞，螺纹配合部位符合通用紧固件的公差要求，整体结构既满足手动操作的便捷性，又具备可靠的锁紧性能，可直接用于手动调节机构、工装夹具等场景的结构设计参考。
