可调式立式回转支撑轴承结构三维建模

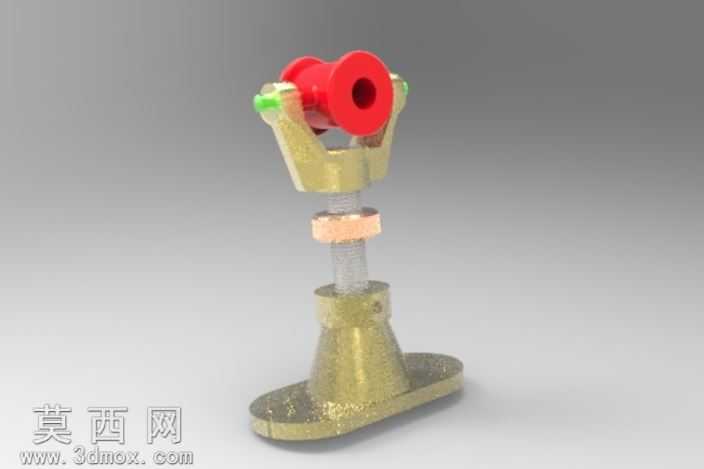

本作品为可调式立式回转轴承的三维建模成果，建模阶段依托NX软件完成全参数化特征构建，首先从底座安装结构入手，绘制带安装孔的椭圆形底座草图，通过拉伸、拔模特征生成带锥度过渡的底座基体，保证底座安装面的平面度与支撑锥面的同轴度公差符合机械设计规范。中部调节结构部分，先构建外螺纹调节杆，通过螺旋线扫描生成标准公制螺纹牙型，搭配铜质调节螺母与限位垫片，螺母表面做滚花防滑纹理建模，还原实际零件的操作手感结构，调节杆与上部轴承座的配合段采用间隙配合的尺寸设定，预留转动与轴向调节的合理空间。上部回转支承部分，构建叉型轴承支架，支架两侧的铰接孔做同轴度约束，孔内嵌入带绿色标识的限位轴端结构，中间红色回转套为核心转动部件，内孔做光滑圆柱面建模，外圆与叉架铰接孔形成转动副，可实现绕铰接轴的自由回转动作。材质渲染阶段，对底座、叉架等金属结构件采用黄铜材质，调整金属粗糙度参数模拟铸铜件的哑光金属质感，表面添加细微的颗粒纹理还原铸造工艺的表面特征；调节螺母采用紫铜材质，调整反射率参数区分与黄铜件的色泽差异；中部螺纹调节杆采用不锈钢材质，提高高光反射参数表现机加工金属的光滑表面；上部红色回转套采用工程塑料材质，降低反射率添加细微磨砂质感，两侧轴端的绿色限位件采用尼龙材质，色彩区分清晰便于识别各功能部件。结构设计上采用分层可调思路，通过中部螺纹副可实现上部回转结构的高度调节，满足不同安装场景的支撑高度需求，底座的两个安装孔可通过螺栓完成整体结构的固定，叉架与回转套的铰接结构转动顺滑无卡滞，各部件之间的装配关系完全按照实际机械装配逻辑添加配合约束，无干涉错位问题，整体模型可直接用于装配验证、运动仿真以及工程图纸的导出，还原了可调回转支承的完整结构细节与功能特性。
