桌面手动双孔打孔器三维结构设计

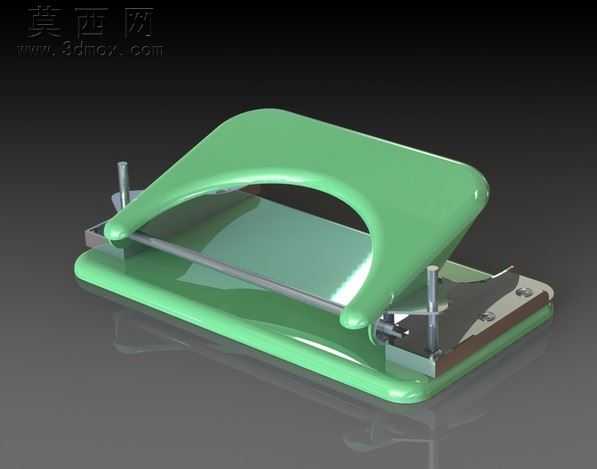

本作品为桌面手动双孔打孔器的三维建模设计成果，建模阶段采用参数化特征构建方式，先完成底座基准平面的绘制，通过拉伸命令生成带圆角过渡的底座基体，底座边缘做了1.5mm的圆角钝化处理，避免使用过程中划伤手部。按压上盖采用曲面放样命令生成符合人体工学的弧形轮廓，曲面曲率经过多次调整，保证按压时手掌受力均匀，长时间使用不易产生疲劳感。中间的冲孔组件分别构建了冲针、定位导柱、复位弹簧、纸屑收纳槽的独立零件，冲针与导柱采用同轴度约束装配，保证冲孔过程中冲针运行轨迹垂直无偏移，复位弹簧采用螺旋扫描命令生成，参数匹配常规手动打孔器的弹力系数，确保按压后上盖可自动回弹复位。材质渲染阶段，上盖与底座赋予亮面ABS工程塑料材质，调整了漫反射、高光反射与粗糙度参数，还原塑料表面温润的光泽质感，金属冲针、导柱与底部承托板赋予抛光不锈钢材质，添加了细微的金属划痕纹理提升真实感，弹簧部分赋予镀锌钢材材质，整体场景采用三点布光方案，主光源从左上方45度角照射，补光弱化阴影死黑区域，轮廓光勾勒产品边缘线条，渲染输出的效果图清晰展现了产品的外观形态与结构层次。设计过程中充分考虑了产品的实际使用场景，整体尺寸控制在常规桌面文具的适配范围内，双孔间距符合通用办公纸张的打孔标准，底部预留的纸屑收纳槽可集中收集打孔产生的纸屑，避免污染桌面，各活动部件的装配间隙经过合理预留，保证手动操作时活动顺畅无卡顿，同时兼顾了结构的耐用性，关键受力部位做了加厚处理，提升产品的使用寿命。
