标准SC50缸径150行程拉杆式气动气缸

　　这款SC系列标准拉杆气缸是自动化产线里应用覆盖面极广的直线气动执行元件，缸径设定为50mm，活塞杆有效伸出行程为150mm，是轻工装配、包装输送、工装夹具、非标自动机领域选型频次很高的一款通用气动部件。从实际落地场景来看，这类气缸常被用在皮带线端部的工件挡停工位、工装板的顶升定位机构、夹具的快速压紧动作、小型料仓的推料分料环节，也会配套直线导轨组成短行程直线推送单元，在0.1~1.0MPa的常规工厂压缩空气工况下就能稳定输出直线往复动力，不需要额外配置液压站，管路布设简单，动作响应速度快，维护成本远低于同推力等级的液压执行件。

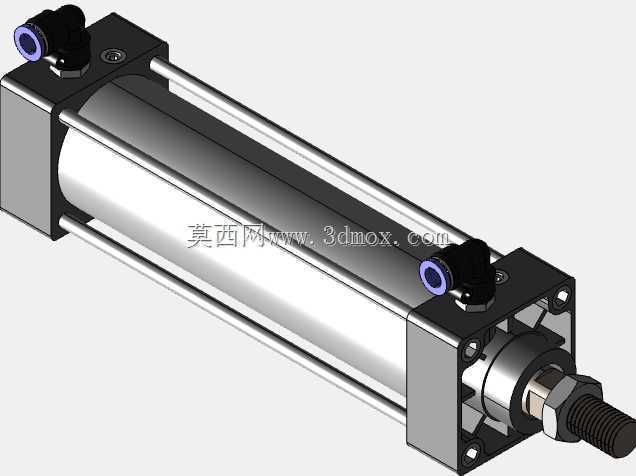

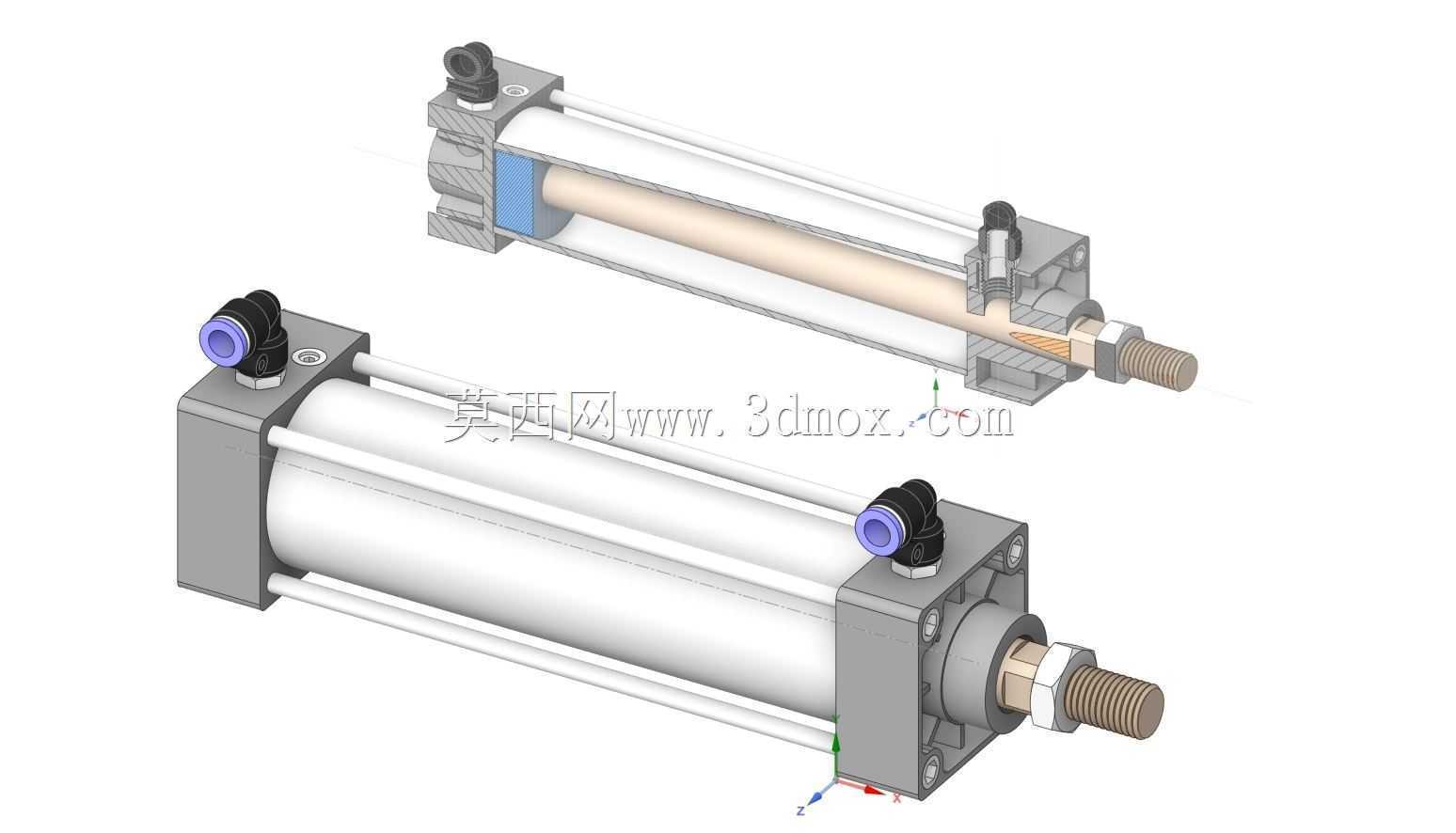

　　从结构设计思路上，这款气缸采用经典的四拉杆拉紧式结构，四根通长金属拉杆将前端盖、后端盖与中间的铝合金缸筒锁紧为整体，缸筒内壁做了高精度珩磨处理，表面粗糙度控制在适合活塞密封圈低速滑动的区间，活塞上配套双向耐磨密封圈，既可以保证无杆腔和有杆腔之间的气压密封，又能在长期往复滑动中降低摩擦阻力，避免爬行卡顿。两端端盖分别集成了进气口与缓冲结构，端盖上的气口采用标准内螺纹接口，可以直接配套快插气动接头，图中模型上装配的两个直角弯头快插接头，就是车间现场最常用的管路连接形式，气管插入即可完成密封，不需要额外缠生料带或者拧装复杂管接头。端盖内部设置的可调缓冲结构，在活塞运动接近行程端点时，会通过缓冲柱塞封堵主排气通道，让残留空气只能通过细小的缓冲节流缝隙缓慢排出，从而把活塞高速撞击端盖的冲击力逐步卸掉，把行程末端的碰撞噪音和机械冲击降到最低，很多高速往复工位如果不带缓冲，气缸端盖的密封件和连接工装往往几个月就会被撞松，带缓冲结构之后整机的无故障运行周期会大幅拉长。

　　从安装边界与尺寸适配角度，50mm缸径对应的理论理论输出推力在0.5MPa工作气压下，伸出侧推力接近980N，缩回侧因为活塞杆占用了部分活塞面积，拉力大约在750N上下，150mm的行程刚好覆盖绝大多数短距离推送、压紧、挡停的动作需求，既不会因为行程过长导致气缸整体尺寸浪费安装空间，也不会因为行程过短无法满足工装动作的位移要求。气缸的外形安装尺寸完全遵循SC标准气缸的通用互换规范，前端盖和后端盖上的安装孔位、拉杆间距、活塞杆外螺纹规格、气口螺纹尺寸都和行业通用标准件完全对齐，现场设备如果旧气缸出现密封件磨损、活塞杆划伤的故障，可以直接同规格替换，不需要重新调整安装支架的孔位，也不用修改周边管路的布设路径。活塞杆采用高强度碳钢表面镀硬铬处理，表面硬度高、粗糙度低，外露在缸体外部的杆段在往复运动中不容易被车间里的粉尘、焊渣划伤，配套的导向耐磨套可以承受一定程度的径向偏载，只要侧向力不超过样本允许的限值，就不会出现活塞杆偏磨、密封圈漏气的问题。

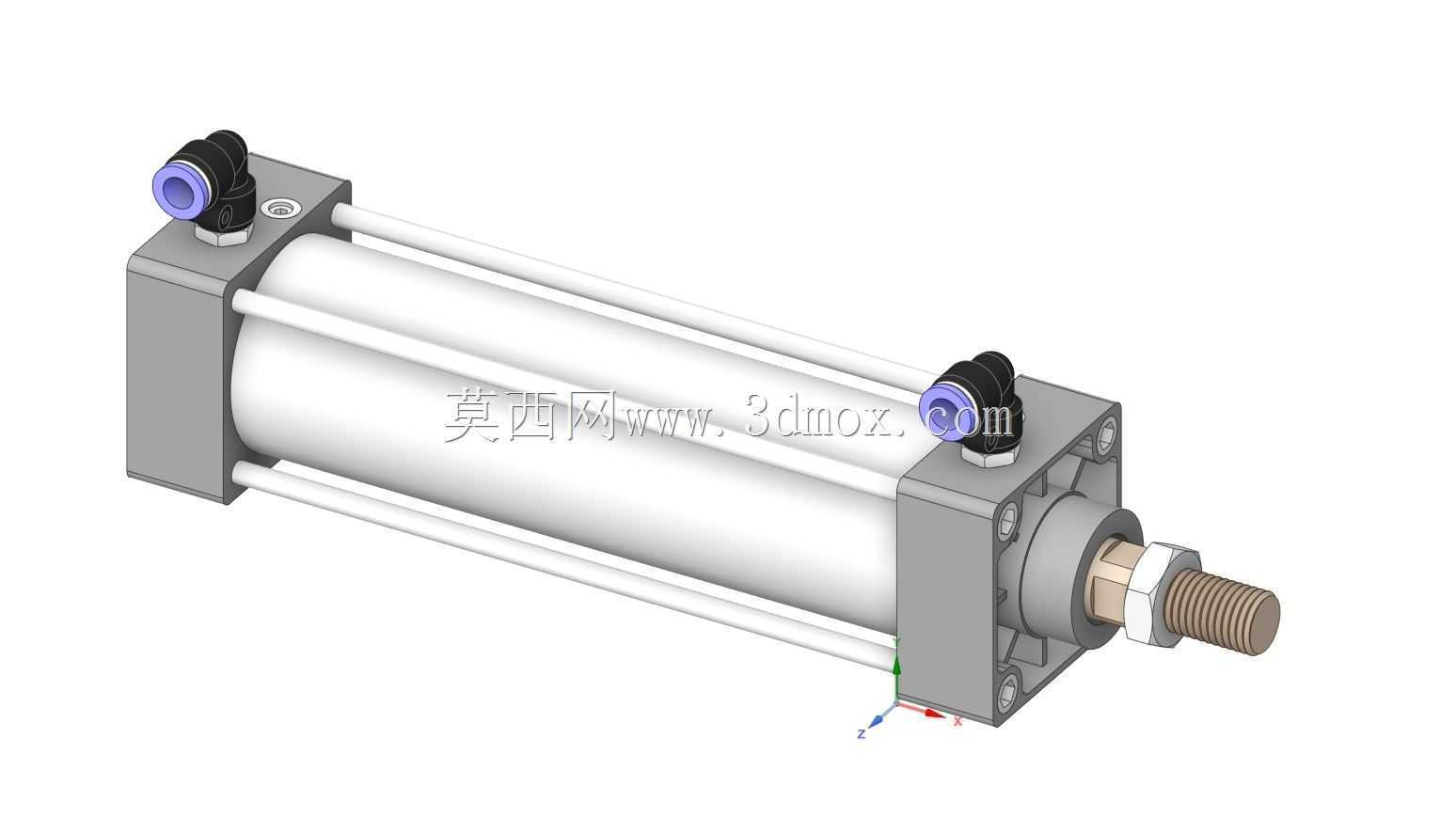

　　在做整机三维布局的时候，这款气缸的安装形式也非常灵活，既可以通过端盖上的通孔直接穿螺丝做轴向固定，也可以配套标准脚架、法兰板、中间铰轴、双耳环连接件，分别实现脚座固定式安装、前法兰/后法兰伸出安装、尾部铰接摆动安装，用来驱动需要小角度摆动的杠杆压紧机构。建模过程中所有外部装配特征都做了完整还原，包括活塞杆端部的外螺纹、锁紧螺母、端盖上的定位销孔、快插接头的外形轮廓，在做设备干涉检查的时候，可以直接把模型调入装配体，模拟气缸全伸出、全缩回两个极限位置，校验活塞杆运动路径上有没有和周边的钣金护罩、输送线体、工件料盘发生空间碰撞，提前在设计阶段规避现场装机才发现行程不足、安装空间不够的问题。气缸两端的气口位置也预留了足够的扳手操作空间，现场接气管的时候不需要把周边零件全部拆掉就能完成接头拧紧，日常维护更换密封圈的时候，只需要松开四根拉杆的锁紧螺母，就可以把端盖、活塞从缸筒里抽出，更换密封件之后重新组装即可，备件通用度极高，几乎所有气动元件经销商都有对应的密封维修包，不需要找原厂定制特殊配件。

　　从实际工况适配性来说，这款气缸适配绝大多数常规工业环境，在常温干燥的车间里，过滤后的压缩空气经过油雾润滑或者免油润滑处理，都可以长期稳定运行，动作频次在每分钟几十次的工况下，密封件的使用寿命可以达到数千公里的累计运行行程。针对有特殊防护需求的工位，还可以在活塞杆外侧加装防尘伸缩罩，避免切削液、粉尘附着在杆面被带入缸筒内部。整体结构没有复杂的传动零件，运动部件只有活塞和活塞杆，故障点极少，是自动化设备设计里做直线执行机构的基础选型件。
