内燃机点火火花塞精密结构三维数模

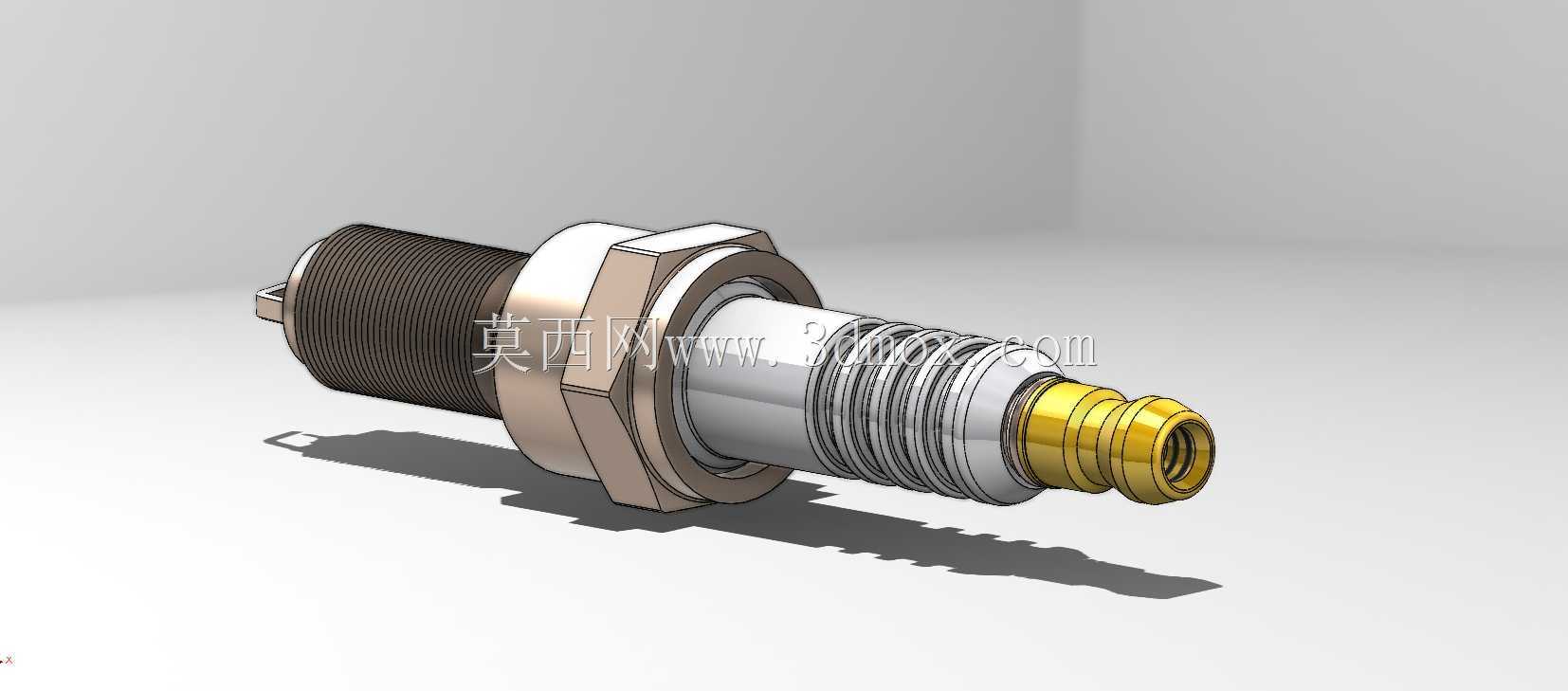

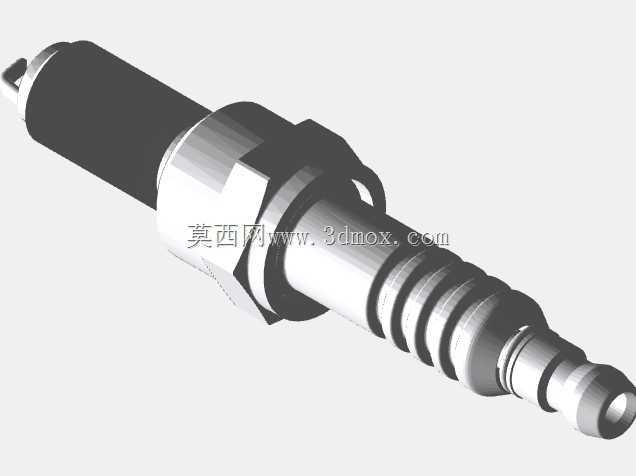

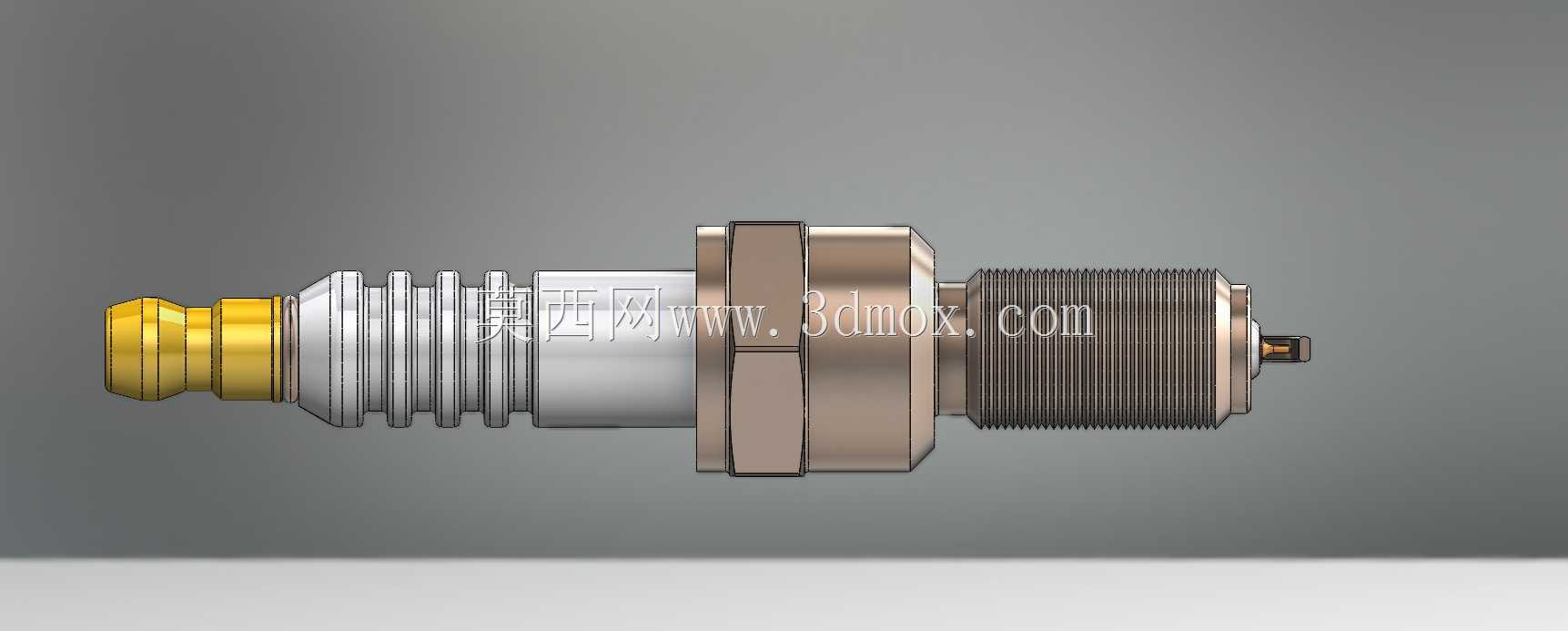

　　这套火花塞三维数模完整还原了内燃机点火系统核心执行部件的全尺寸结构，覆盖从接线端子、绝缘瓷体、金属壳体到发火电极的全部装配层级，可直接用于发动机点火系统匹配校核、维修工装开发、教学演示以及零部件逆向设计参考。从实际装机场景来看，火花塞广泛适配乘用车汽油机、小型通用动力机械、摩托车发动机、园林机械动力单元以及固定式燃气机组，其核心作用是将点火线圈输出的高压脉冲电能转化为电极间隙处的电火花，点燃气缸内被压缩的可燃混合气，是决定发动机燃烧效率、怠速稳定性与排放表现的关键易损件。

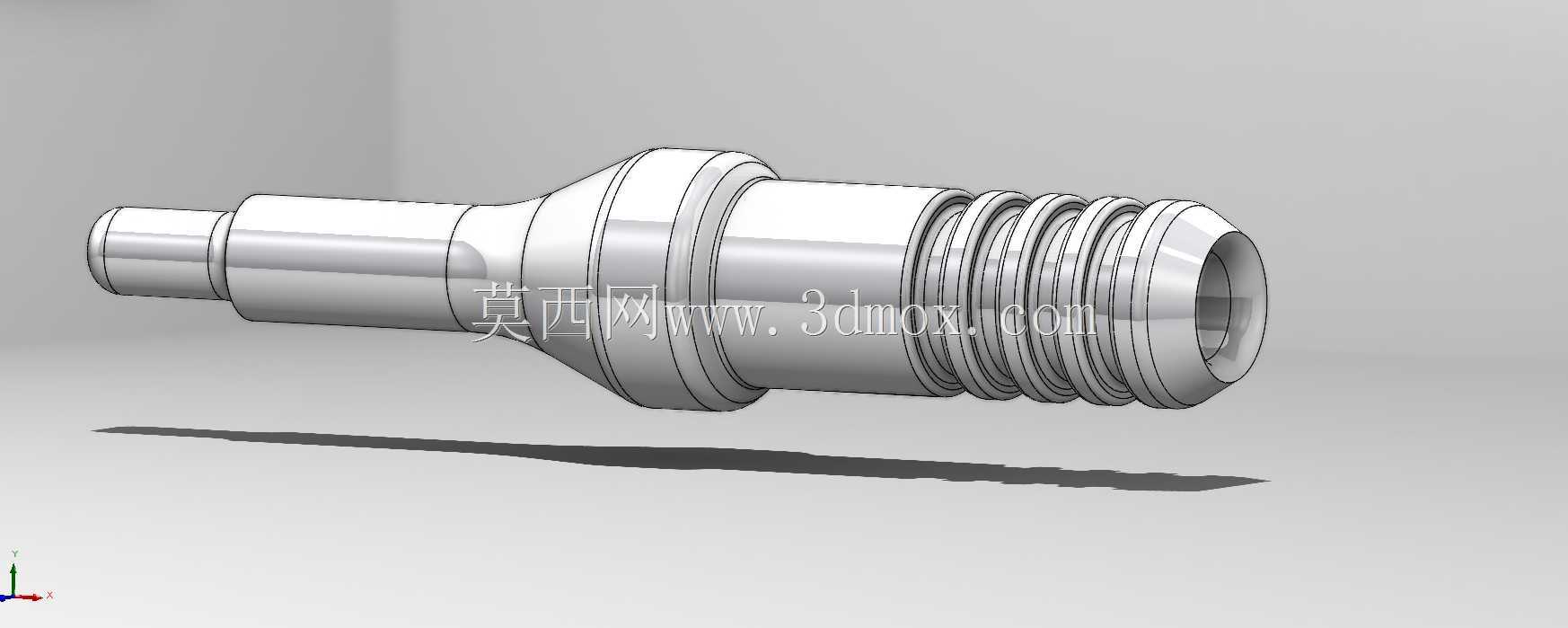

　　数模建模过程中优先还原了各段结构的装配配合关系：最上端的接线螺母采用标准接线端子结构，预留了点火高压线插接的卡扣空间，端子下方的压接棱纹可保证高压导线连接后无松脱，避免高压漏电导致点火能量损失。中部的绝缘瓷体采用多道伞棱结构，这一设计并非外观装饰，而是为了增加瓷体表面的沿面爬电距离，在发动机舱内存在油污、水汽与积尘的工况下，避免高压电从接线端沿瓷体外表面向金属壳体击穿，伞棱的凸起弧度也对应实际陶瓷烧结后的脱模工艺特征，建模时保留了瓷体与金属壳体之间的滚压封装台阶，还原了原厂装配时壳体收口压紧密封垫圈的工艺结构。

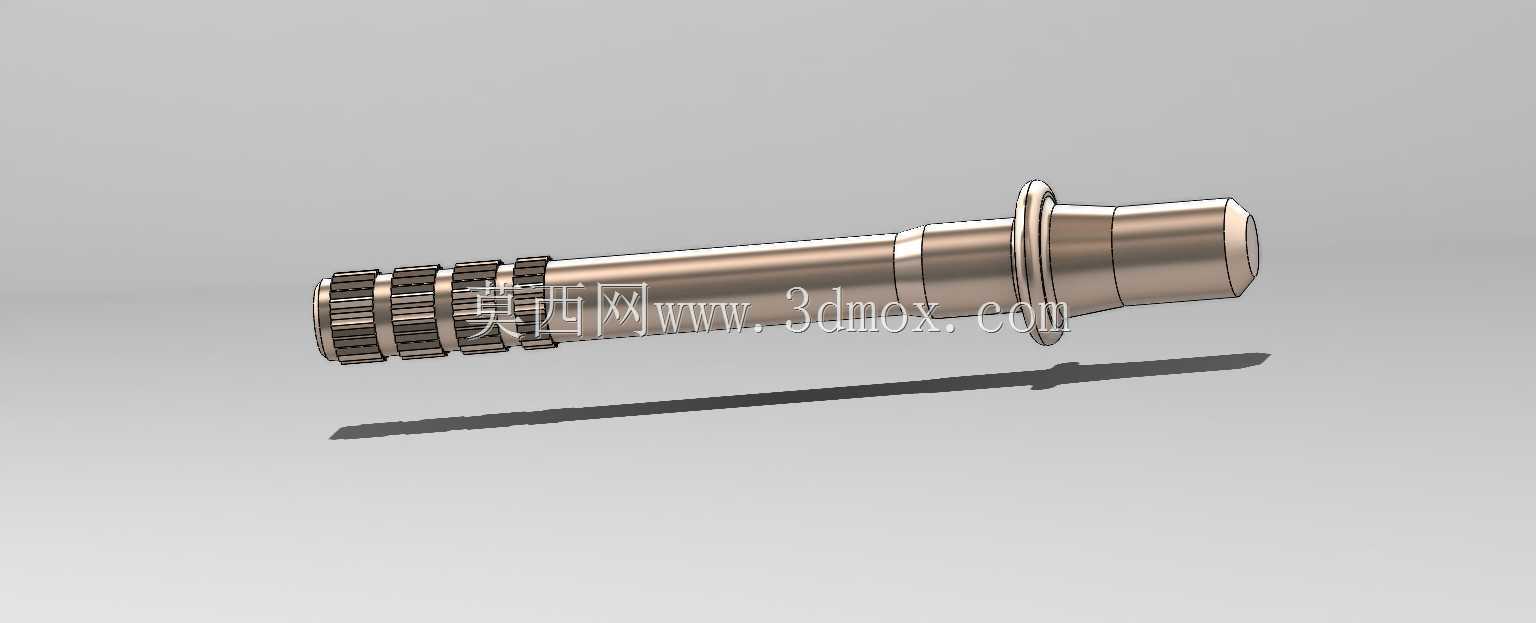

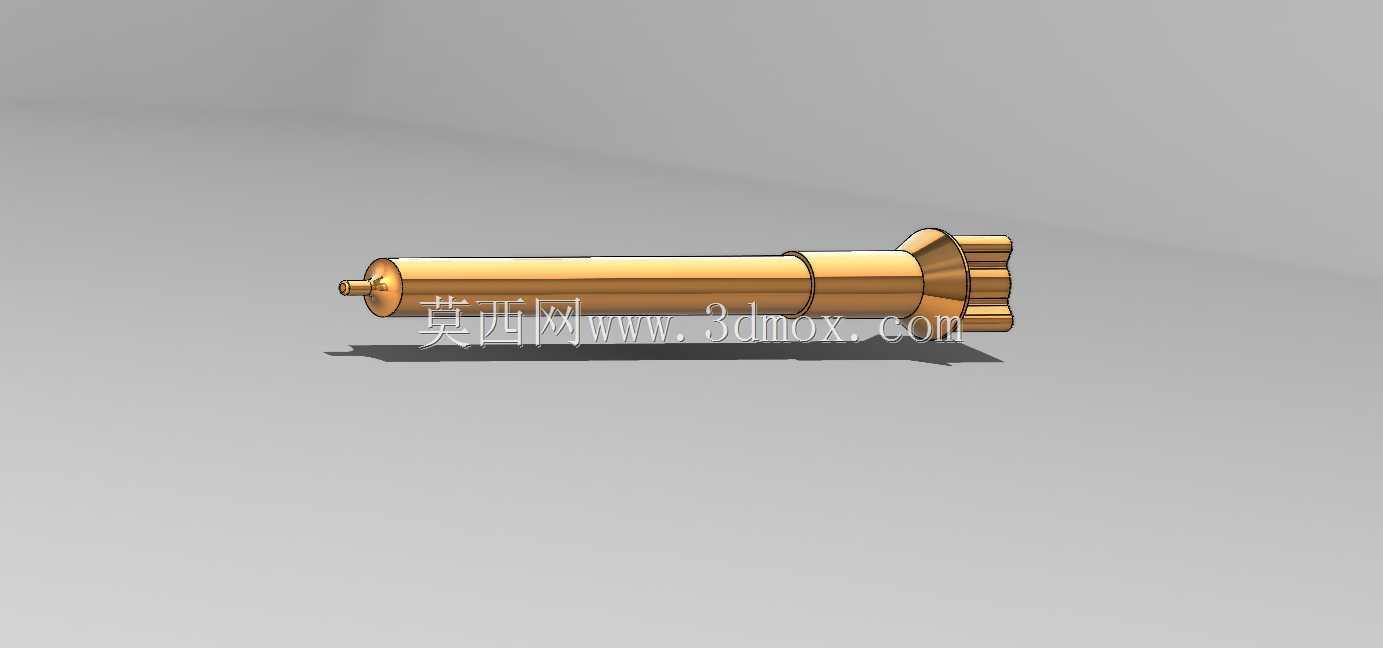

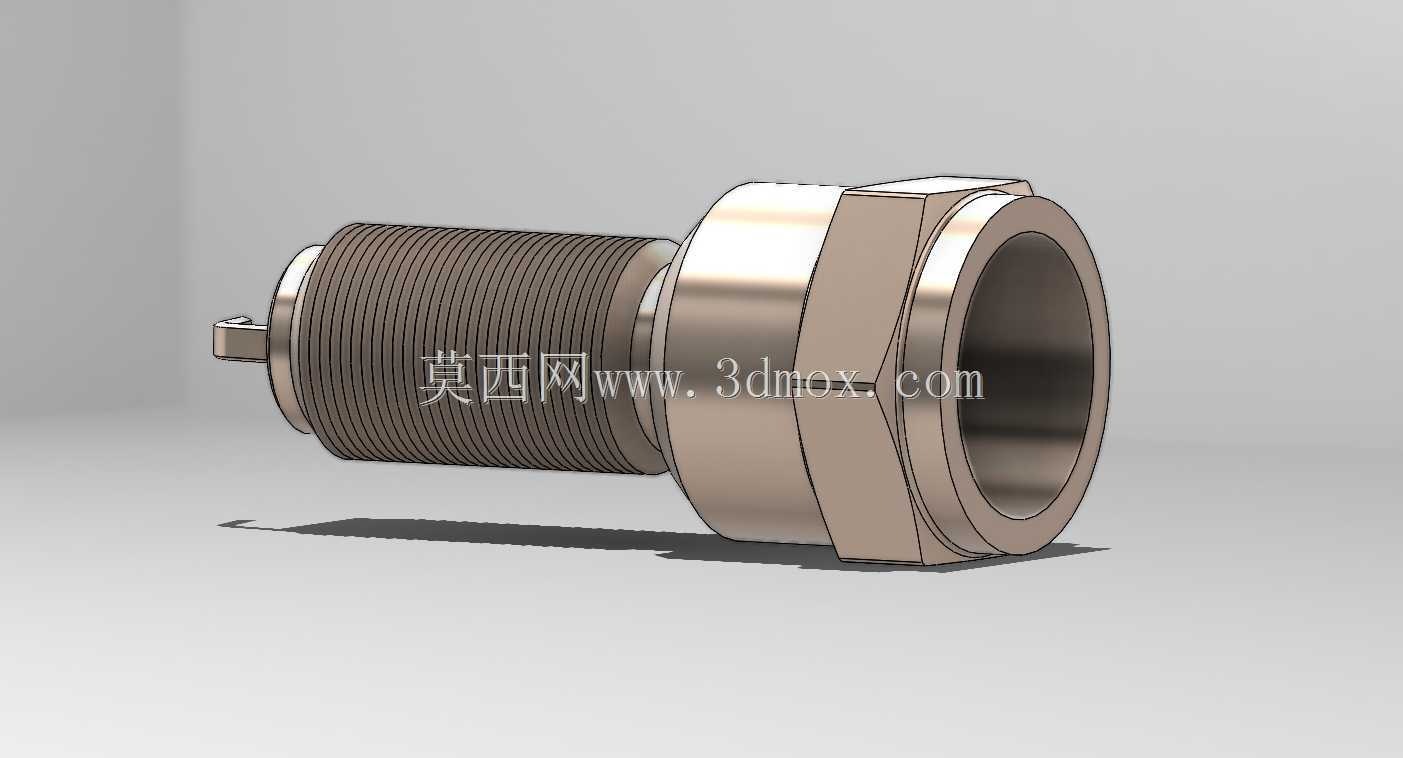

　　金属壳体段整合了六角拧动面与多道密封螺纹：六角对边尺寸符合主流火花塞拆装扳手的通用规格，维修时可直接使用标准套筒施加规定拧紧扭矩，壳体下部的外螺纹为气缸盖安装定位特征，螺纹规格、螺距与旋合长度均按照常规小排量汽油机的缸盖安装孔参数还原，螺纹根部预留了平面密封垫圈的安装槽，装配后垫圈被压紧在壳体台阶与缸盖燃烧室面之间，既可以密封燃烧室内的高压燃气，也能通过金属接触面传递壳体工作热量，避免局部过热。伸入燃烧室的发火端完整还原了中心电极与侧电极的相对位置：中心电极从绝缘瓷体末端伸出，侧电极从壳体端面折弯跨接在中心电极侧方，两者之间保留均匀的点火间隙，间隙尺寸直接影响点火击穿电压与火焰核初始形成位置，建模时电极端部的细小圆角也做了保留，对应实际产品为减少电极烧蚀采用的贵金属端头结构特征。

　　从安装边界校核角度，这套数模可直接导入发动机整机装配体做干涉检查：伸入燃烧室的电极段长度决定了火花塞的热值匹配与点火位置，伸入过长会导致电极过热引发早燃，伸入过短则火焰传播距离拉长、燃烧速率下降；壳体外露在缸盖外侧的六角段与绝缘伞棱段需要预留足够的扳手操作空间，同时要和周边的排气歧管、点火线圈、线束插头保持安全间隙，避免高温部件长期烘烤绝缘瓷体造成老化。数模中各零件的分模面清晰，金属壳体的六方加工面、螺纹牙型、滚压收口槽，绝缘瓷体的伞棱、中心孔走线通道，电极的折弯段与焊接结合面均独立可拆分，设计人员可基于该结构调整电极间隙、螺纹旋合长度、瓷体伞棱数量来匹配不同排量、不同压缩比的发动机需求，也可用于开发火花塞拆装专用套筒、间隙调整规、高压点火测试工装等配套工具，在职业院校的发动机构造教学场景中，该数模还可做剖视展示，直观呈现高压电流从接线端子进入、经内部导电密封剂传导至中心电极、击穿气隙后经侧电极与金属壳体搭铁形成回路的完整路径，帮助学习者理解点火系统的工作逻辑与密封、导热、绝缘三大核心设计要点。
