三角支架式装配滑轮组结构设计

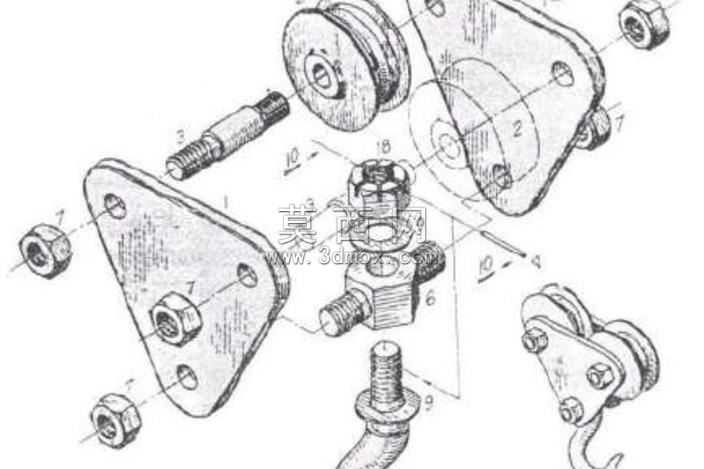

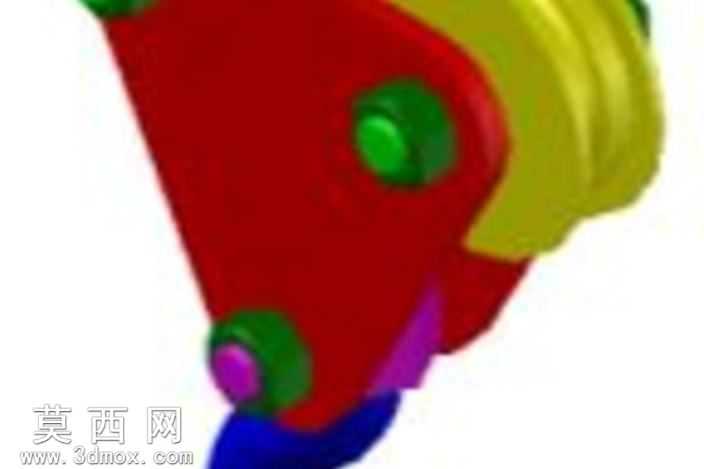

本作品为三角支架式装配滑轮组的三维结构设计，建模过程中先对整套组件进行功能拆解，将整体结构划分为三角安装基板、定滑轮轮体、连接销轴、锁紧螺母、铰接接头、安装螺栓六大类独立零件，逐一对单个零件进行参数化建模。建模时优先保证各零件的装配配合精度，对三角基板上的三个安装孔位、中心铰接孔位的同轴度、孔间距参数做精准约束，确保后续虚拟装配时无干涉错位问题。滑轮轮体建模时还原了轮槽的圆弧曲面结构，对轮体中心的轴承安装位做了台阶孔结构设计，匹配连接销轴的轴径尺寸，保证轮体可绕销轴顺畅转动。连接销轴类零件建模时还原了端部外螺纹、轴肩定位结构，匹配对应规格螺母的内螺纹参数，还原真实螺纹连接的配合关系。整套模型完成单个零件建模后，按照实际装配逻辑添加配合约束，先将铰接接头与三角基板的中心孔完成同轴配合、端面贴合约束，再将滑轮轮体套入对应销轴，加装轴套定位后将销轴穿入基板的侧部安装孔，最后在销轴两端加装锁紧螺母完成轴向固定，同时对所有螺栓、螺母类标准件做了简化的六角头结构还原，保证结构辨识度。本次设计同步制作了爆炸视图展示效果，将所有装配零件沿装配轴向做等距偏移，清晰呈现每个零件的装配位置、装配顺序与配合关系，直观展示整套滑轮组件的装配逻辑。材质设定上，对三角基板、铰接接头类承载结构件赋予碳钢材质，添加表面镀锌的哑光金属质感；滑轮轮体赋予硬质工程塑料与金属复合的材质效果，轮槽位置添加耐磨材质的纹理表现；螺栓螺母类标准件赋予发黑处理的金属质感，区分不同零件的材质属性与功能定位。设计过程中重点考量了滑轮组件的承载受力逻辑，三角基板的三孔布局可分散滑轮工作时的径向载荷，铰接接头的结构可实现滑轮组整体的角度自适应调整，适配不同方向的绳索牵引需求，整套结构无冗余设计，所有零件均服务于滑轮的导向、承载功能，后续可补充渲染效果，优化材质光影表现，进一步提升模型的展示效果。
