双轴式汽车运输小拖车结构设计

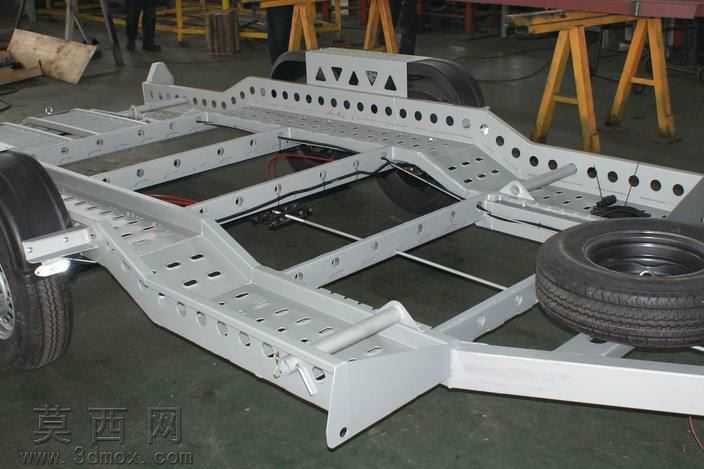

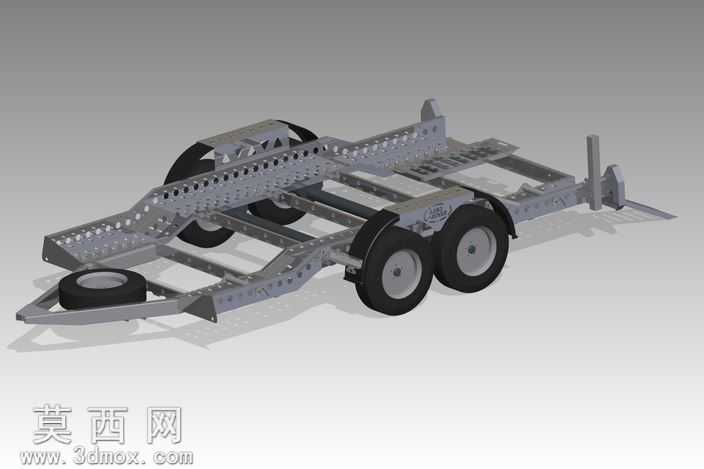

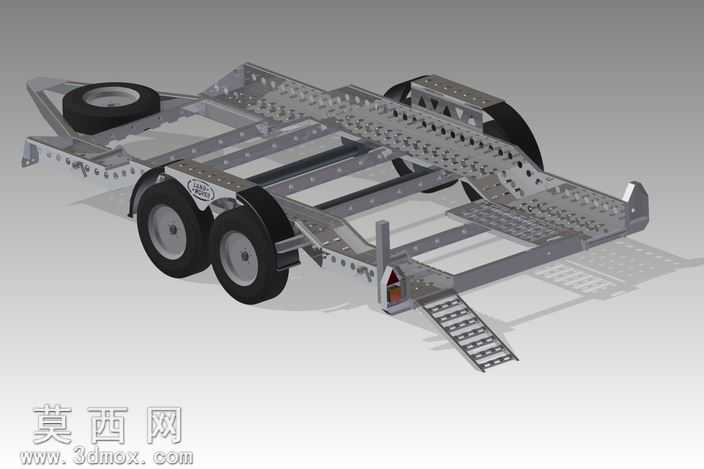

本作品为面向小型乘用车短途转运场景设计的双轴运输小拖车三维模型，整体建模过程围绕实用化、轻量化的运载需求展开，在三维建模环节优先采用自底向上的装配逻辑，先完成单个标准件的参数化建模，再逐步拼接为完整车架总成。模型主体为镂空式钢制承载车架，建模时对车架主梁的多孔位调节结构做了精细化还原，沿主梁长度方向均匀排布的定位孔可适配不同轴距车型的固定需求，无需额外改装即可调整车轮挡块、绑带固定座的安装位置，大幅提升拖车的适配通用性。行走系统部分采用双轴四轮布局，建模时还原了带橡胶胎面的车轮总成、轮毂连接结构以及车轴与车架的悬挂连接位，车架前端设置有标准牵引连接结构，可与常规乘用车后拖车钩快速对接，同时在牵引端侧面设置有驻车支撑支腿，方便拖车脱离牵引车时保持水平停放状态。车架前端预留了专用备胎安装位，可固定放置一个全尺寸备用轮胎，应对运输途中的轮胎突发故障。材质渲染环节针对不同部件做了区分设置，车架主体采用哑光金属灰的钢制材质，还原热轧型钢焊接后的磨砂质感，轮胎部分采用哑光黑色橡胶材质并添加细微胎面纹理，轮毂部分做亮银色金属漆面处理，牵引销、固定螺栓等小部件采用镀锌亮银色金属材质，整体渲染效果贴近真实工业产品的视觉质感。结构设计上充分考虑运载时的受力分布，主梁采用变截面镂空设计，在保证车架整体抗弯、抗扭强度的前提下尽可能降低自重，横梁采用等间距排布连接两侧主梁，形成稳定的网格状承载平面，可均匀分散被运载车辆的重量，避免局部应力集中导致车架变形。车架两侧设置有低位上车坡道的安装接口，可快速拼接坡道板实现被运车辆的上下车操作，车尾设置有可翻转的挡块结构，车辆停放到位后可翻起挡住车轮，配合绑带固定点实现车辆的稳固限位，防止运输过程中车辆移位。整体建模过程严格遵循实际拖车的生产工艺逻辑，所有焊接位、连接孔位都做了符合加工要求的细节处理，没有出现违背机械加工常识的不合理结构，模型可用于拖车结构展示、运载方案模拟、改装方案验证等多种场景。
