V型六缸涡轮增压动力总成结构

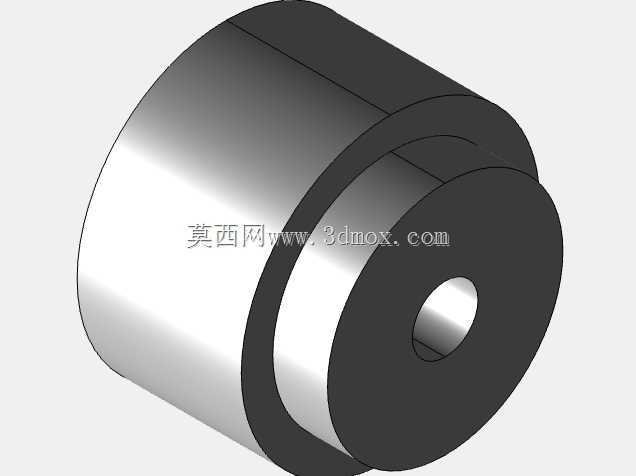

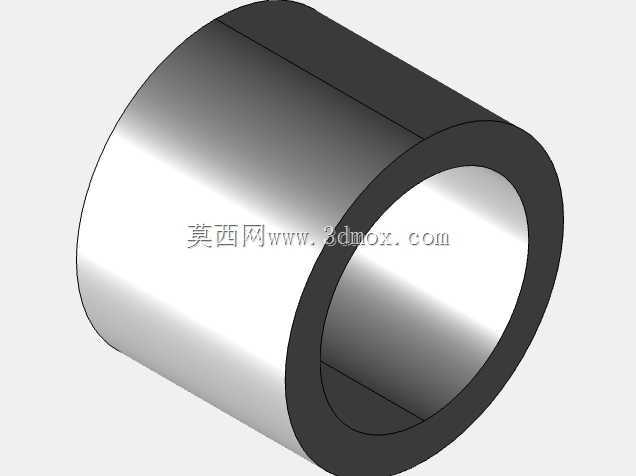

　　这套V型六缸涡轮增压动力总成的三维结构，围绕乘用车、轻型商用车以及高性能装备对高功率密度动力源的需求展开。六缸机型在运转平顺性、扭矩储备和持续输出能力上具有明显优势，V形布置则在缩短整机长度的同时，把曲轴、连杆、活塞和缸盖的受力关系压缩到更紧凑的空间内，便于在有限机舱边界中完成布置。

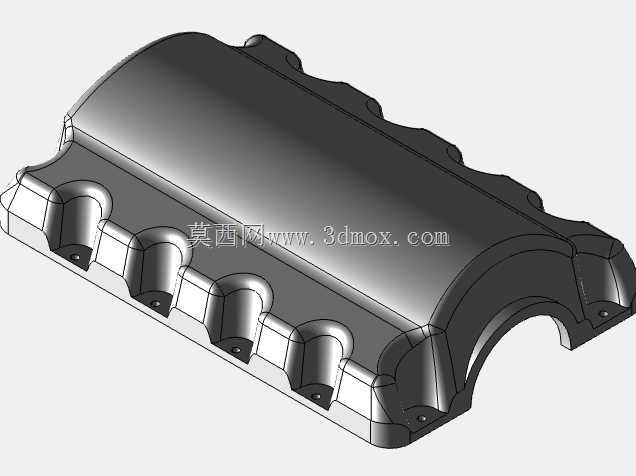

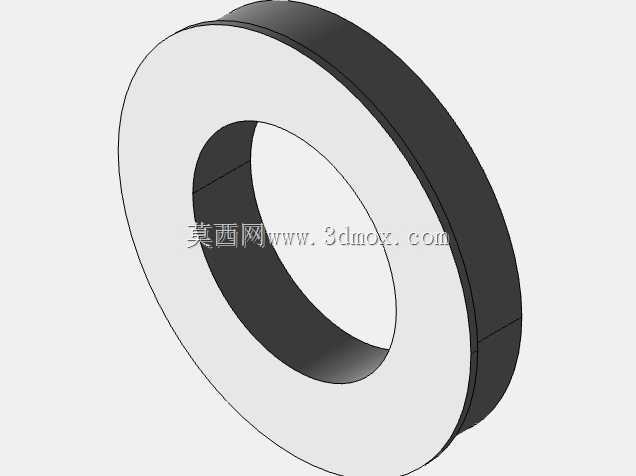

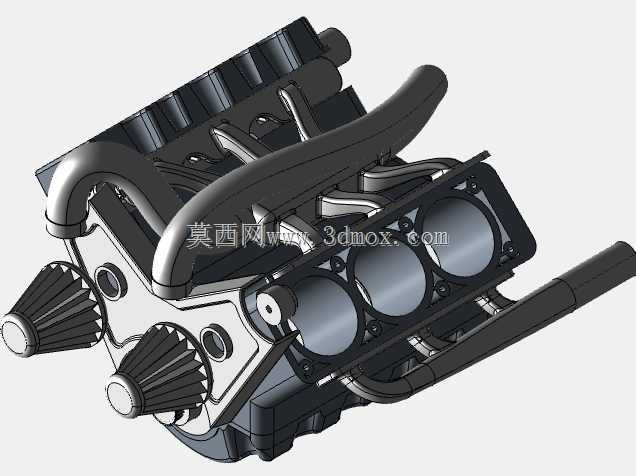

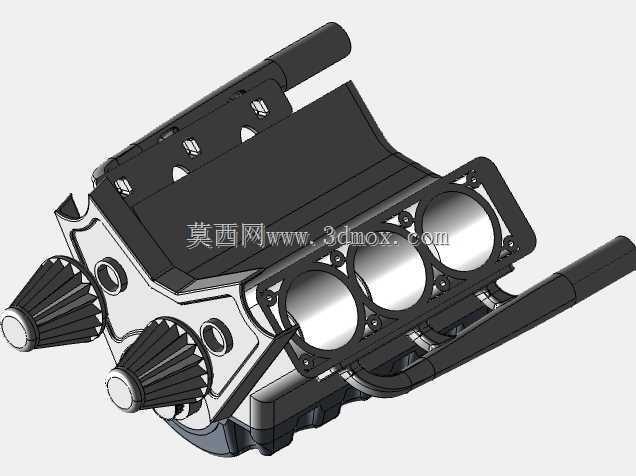

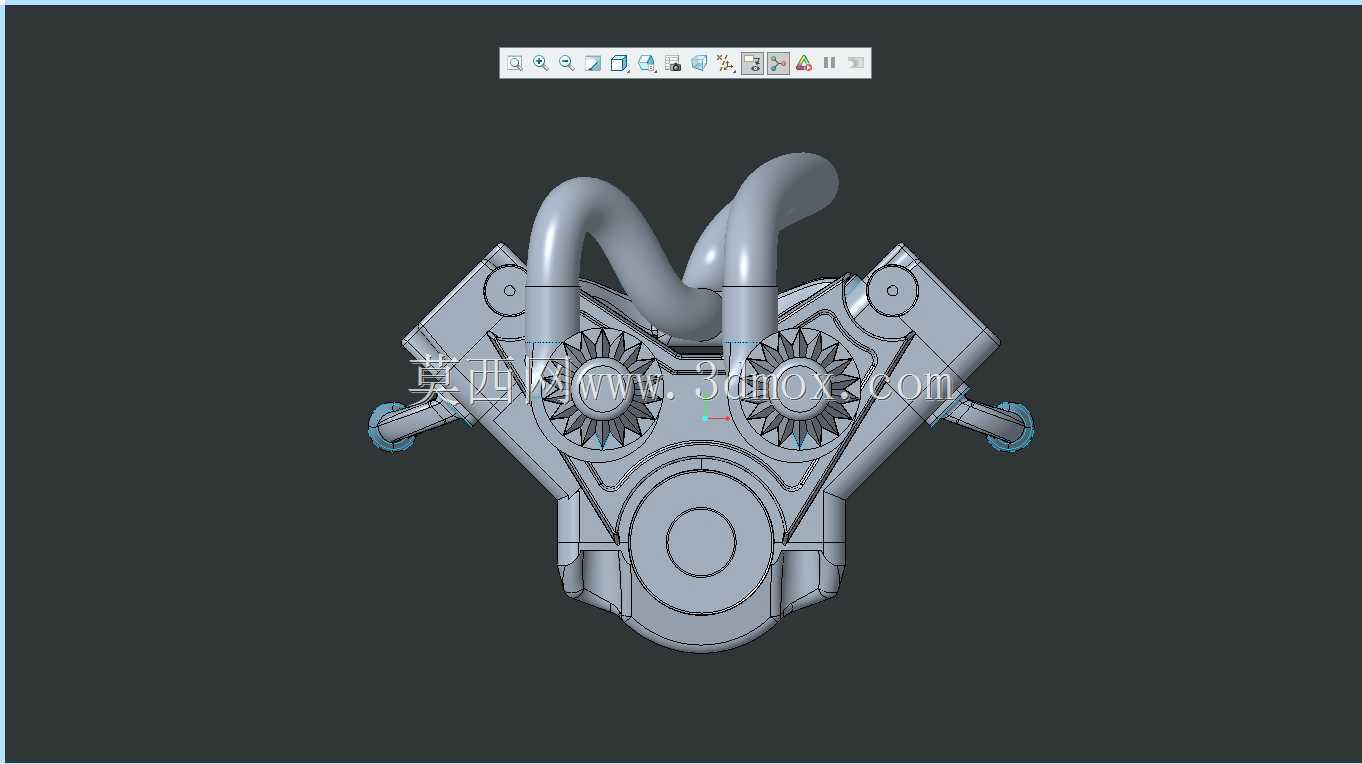

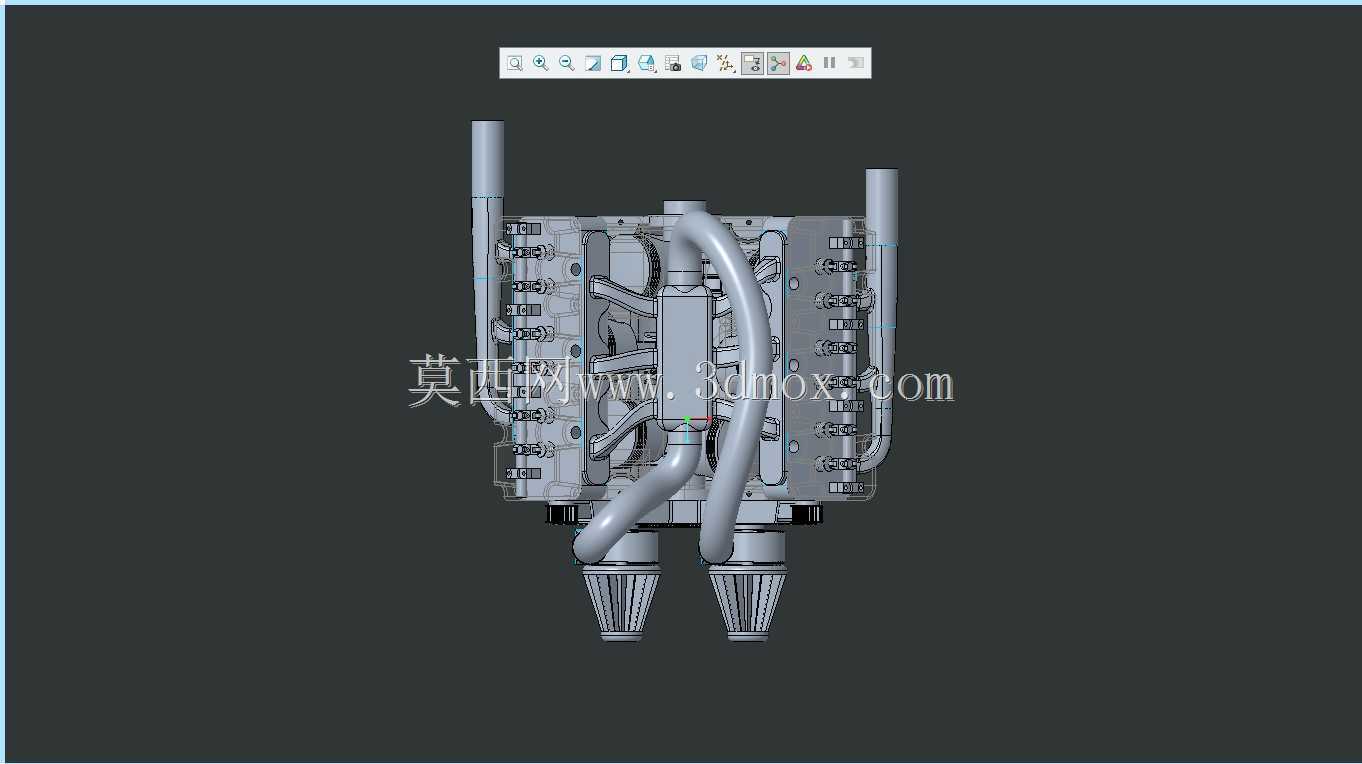

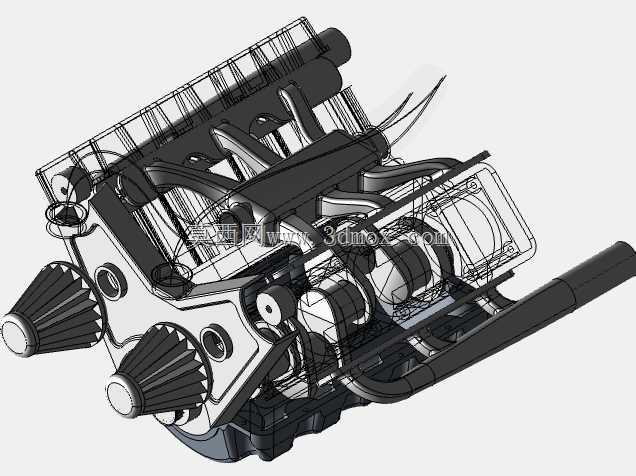

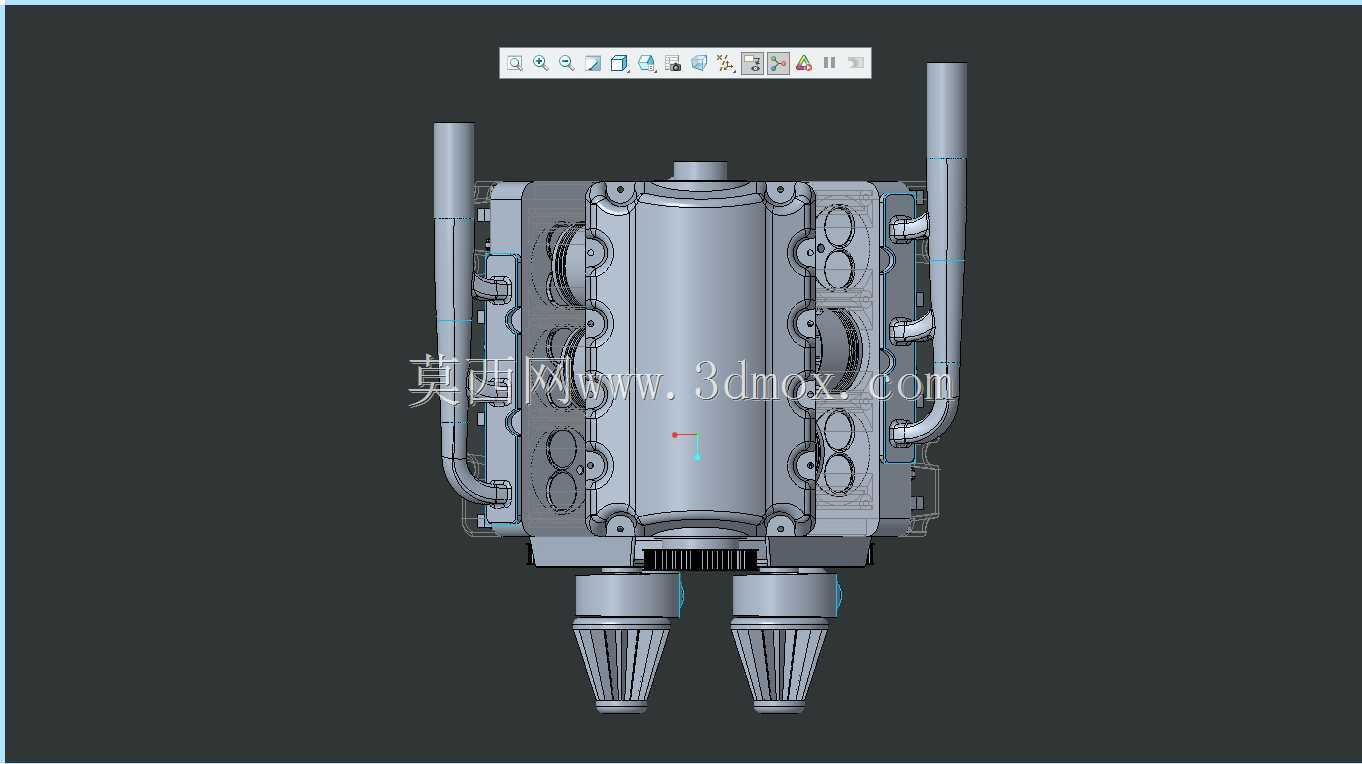

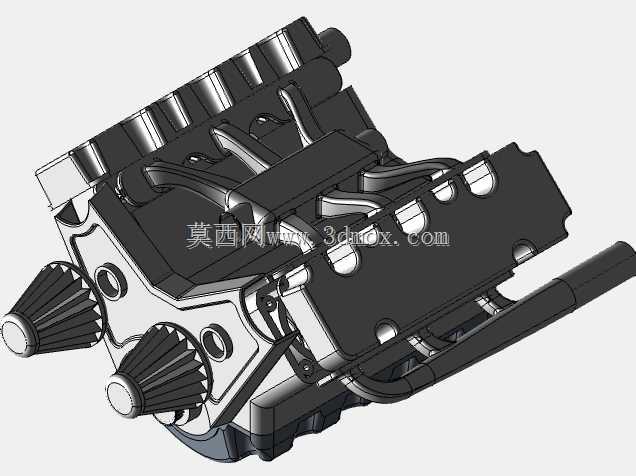

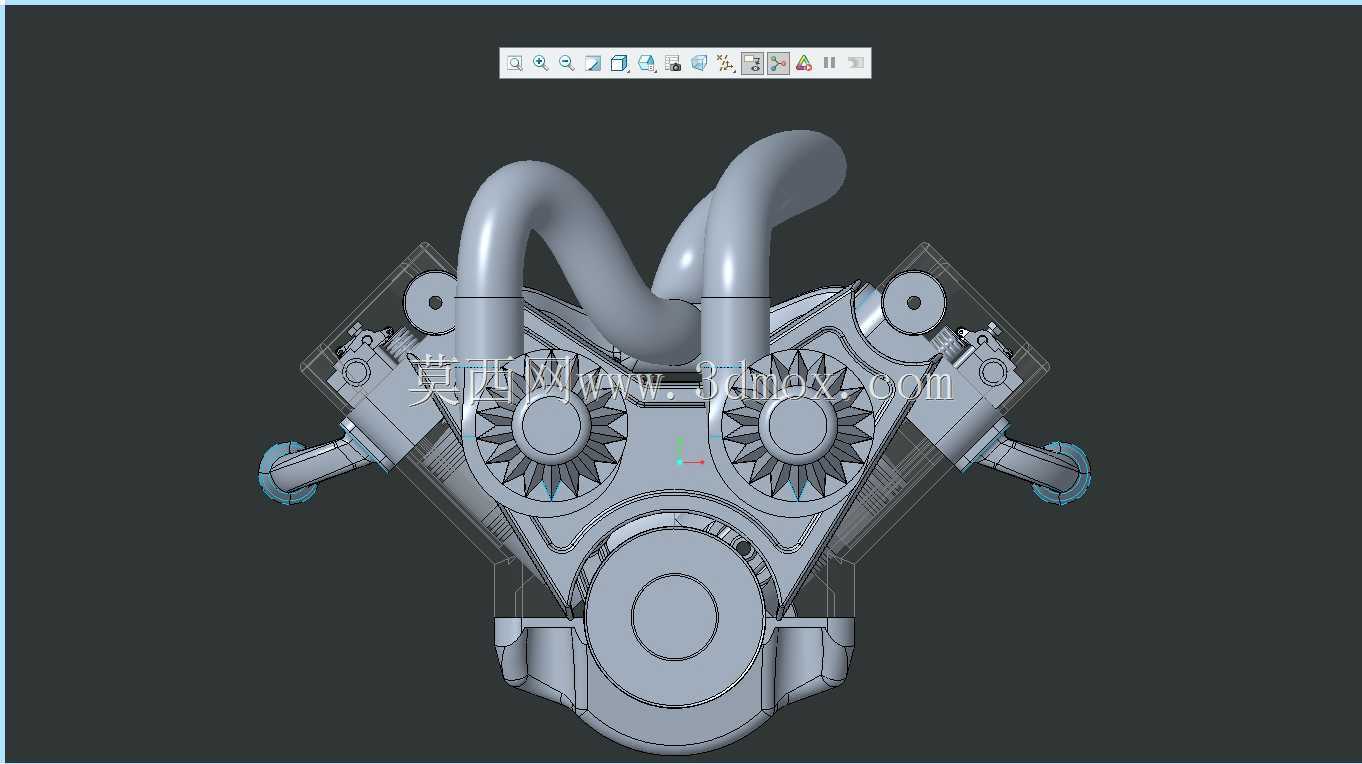

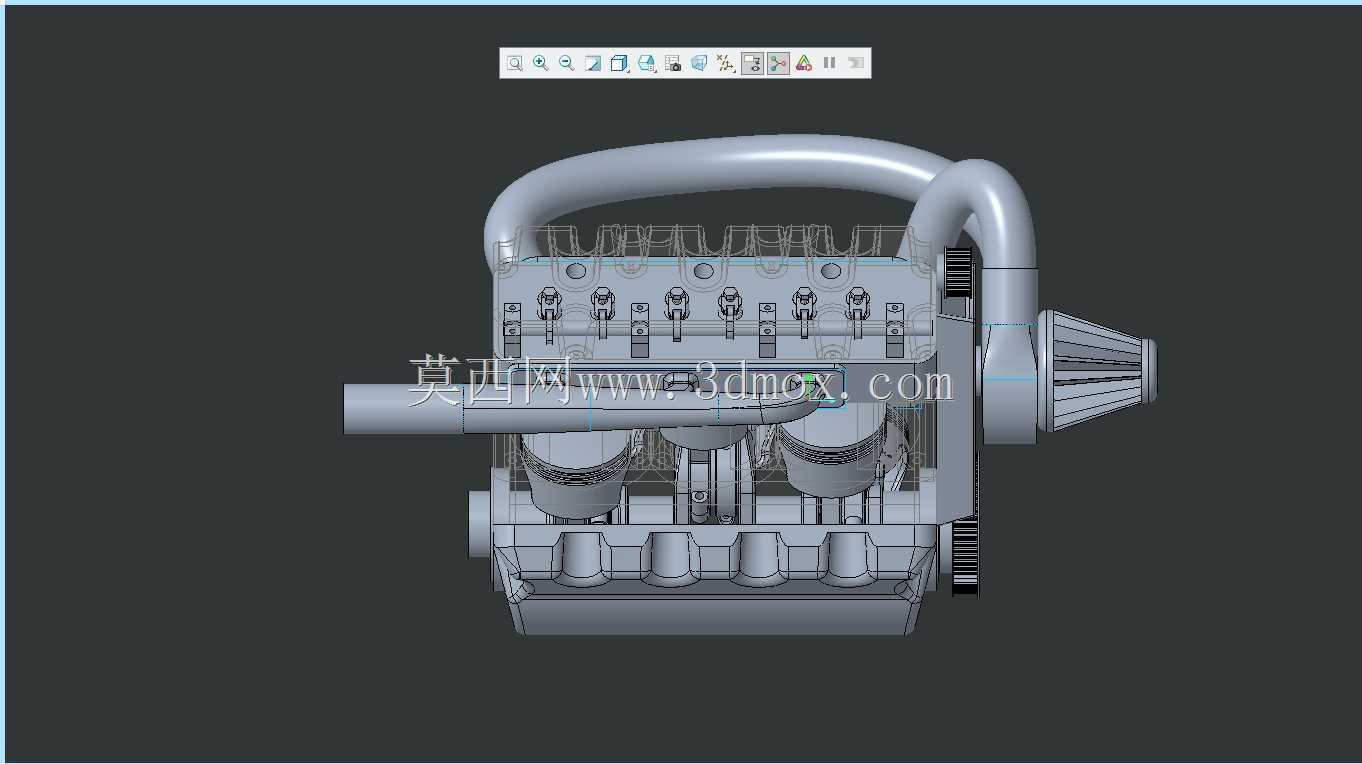

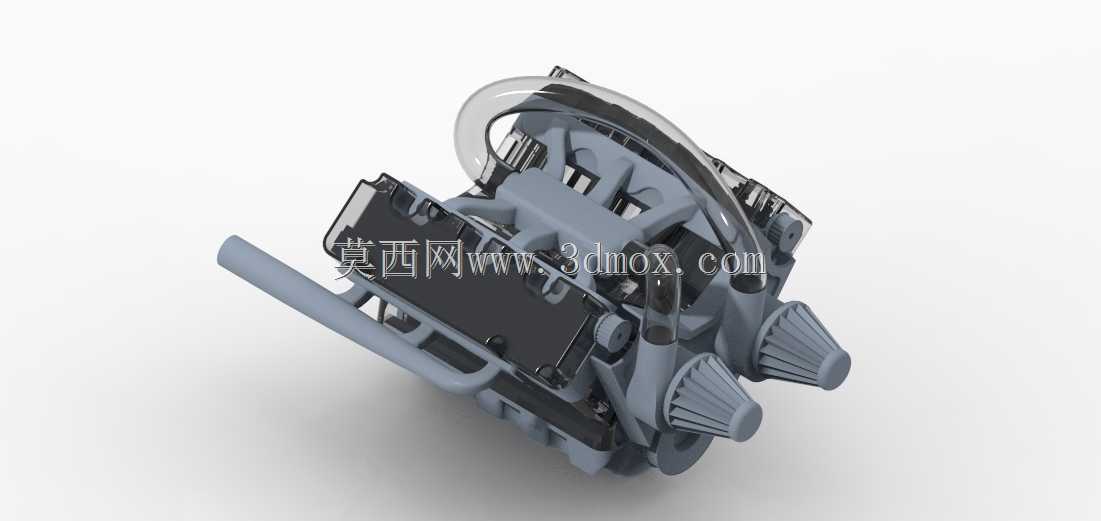

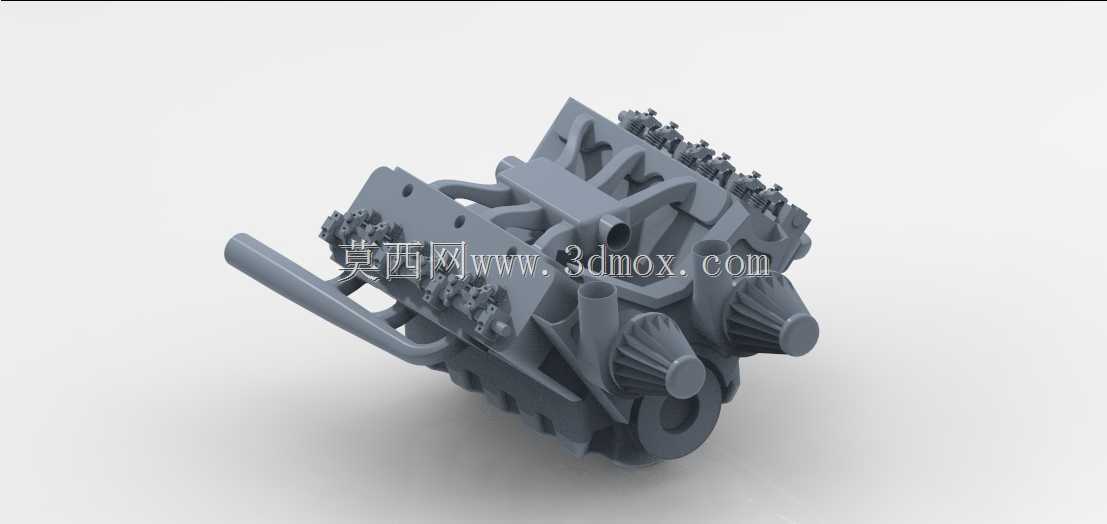

　　从实际用途看，该类动力单元主要服务于需要稳定大功率输出的场景：车辆在中高转速区间需要快速建立增压压力，带动进气充量提升，使燃烧做功更充分；工程机械或试验平台在长时间负载工况下，也依赖六缸结构的发火均匀性来降低扭转振动。模型中缸体、缸盖、进气歧管、涡轮增压器、管路和外部附件的相对位置，能够直观反映动力舱内最核心的装配关系。

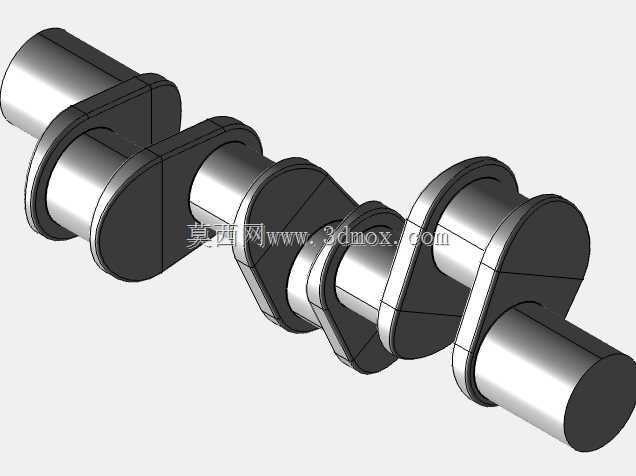

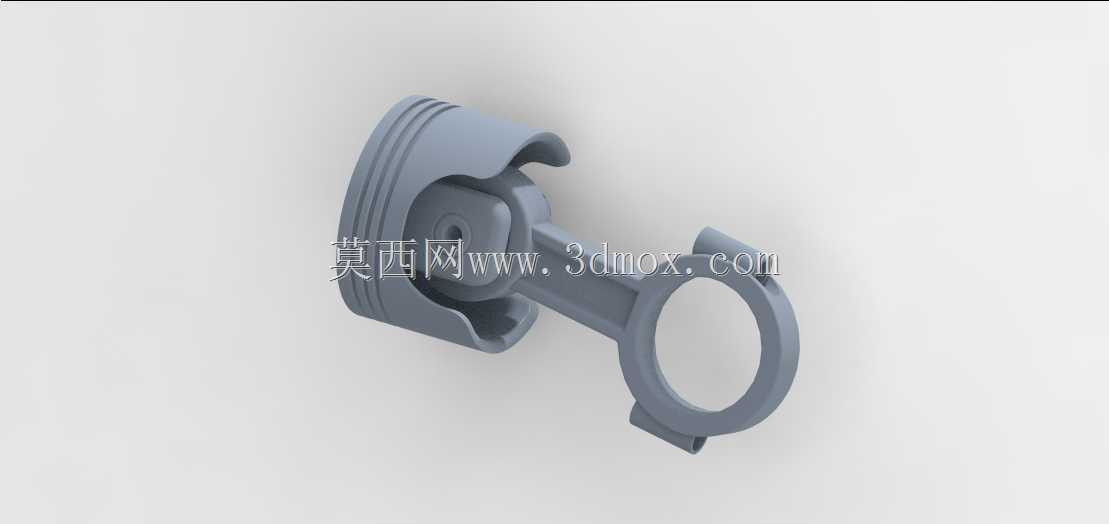

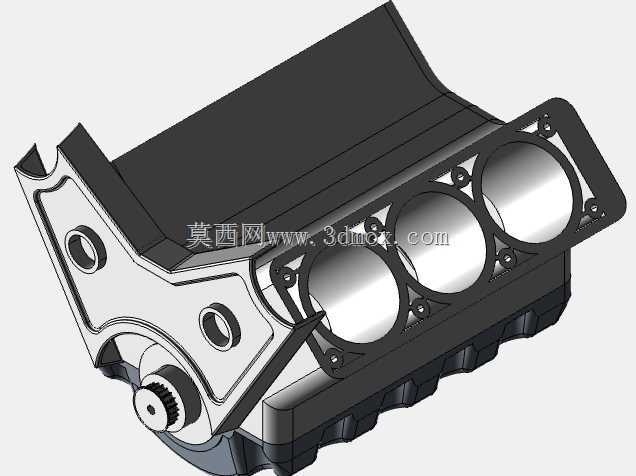

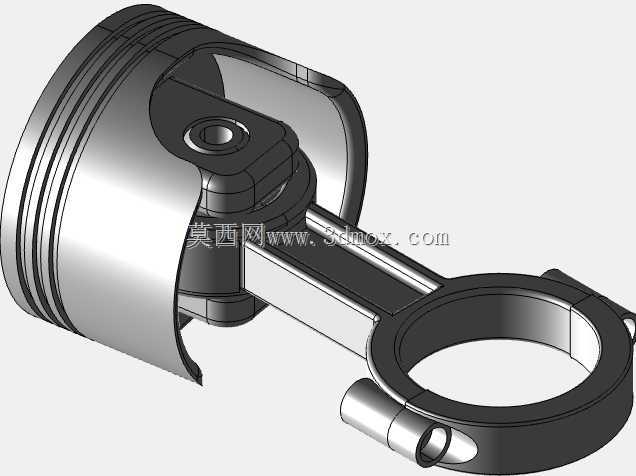

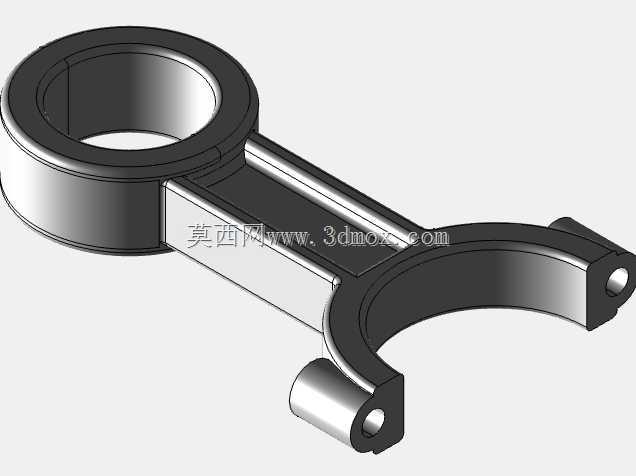

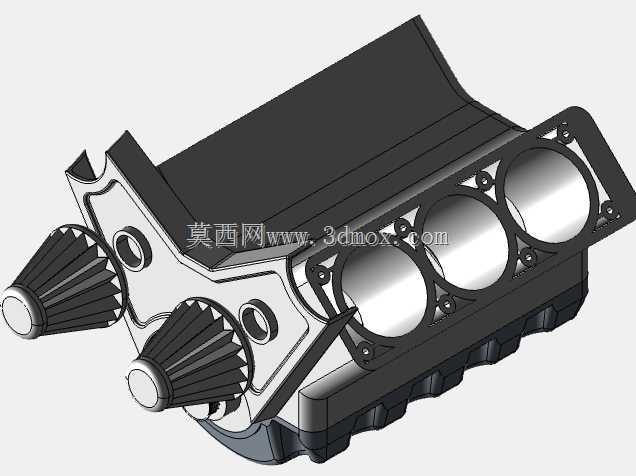

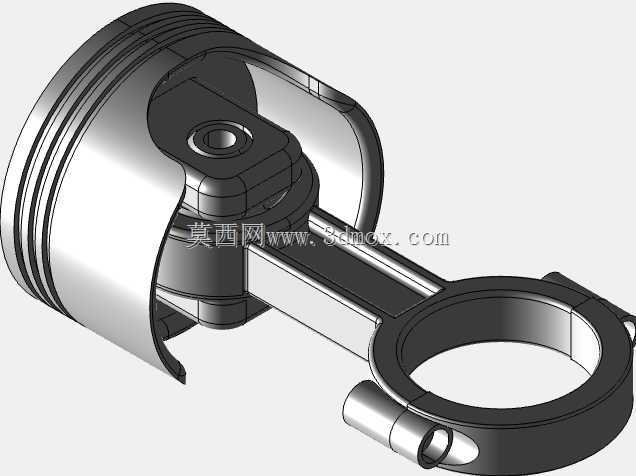

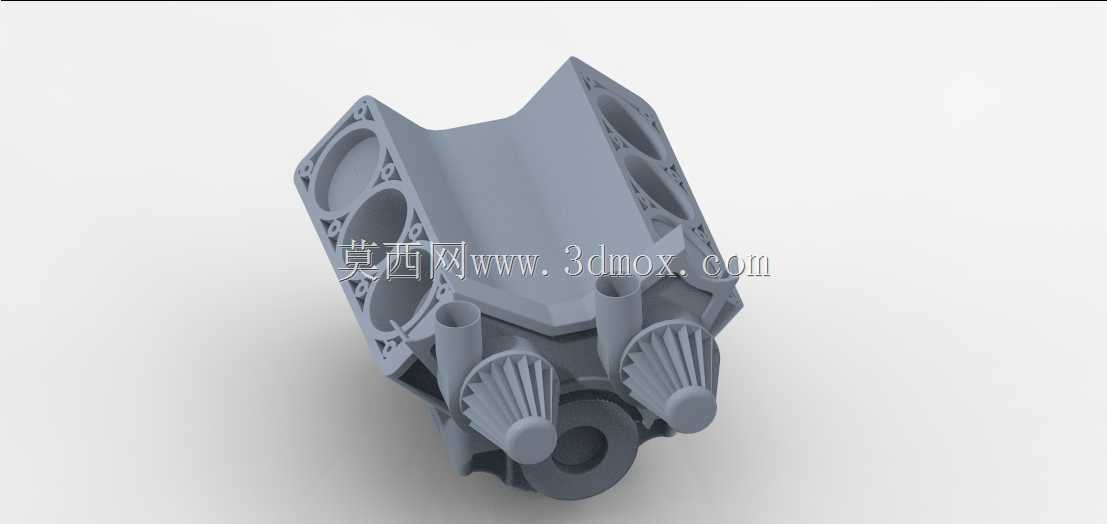

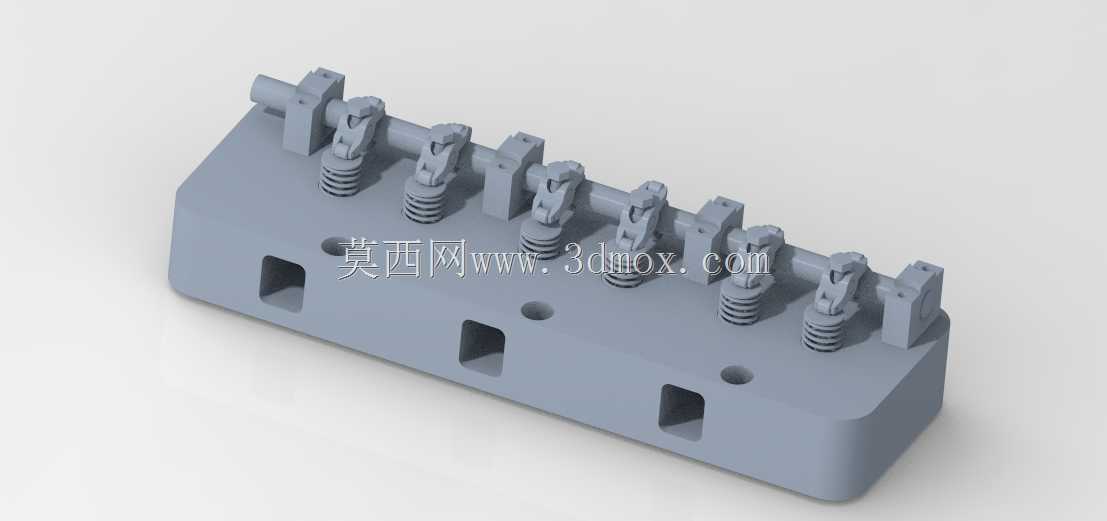

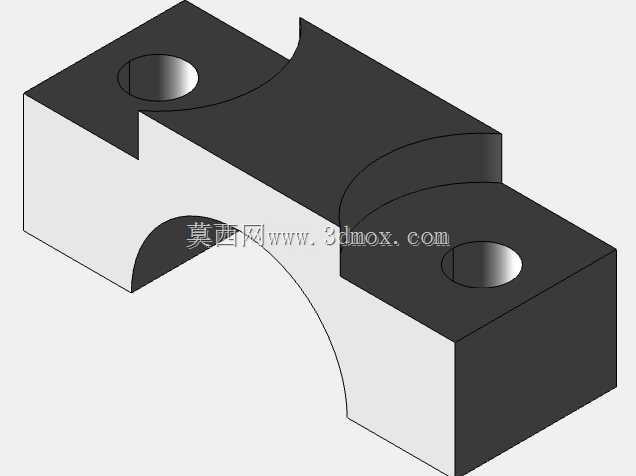

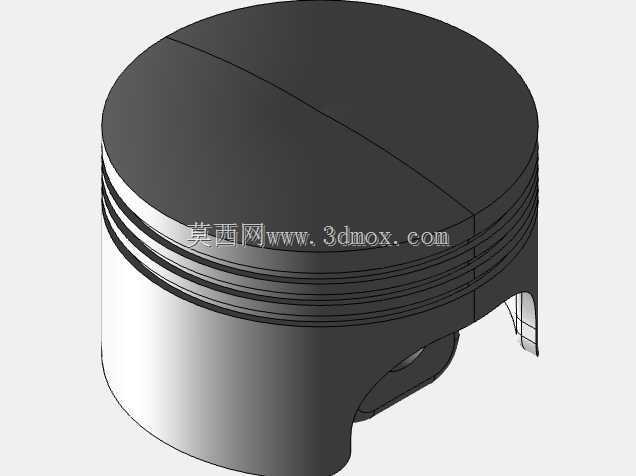

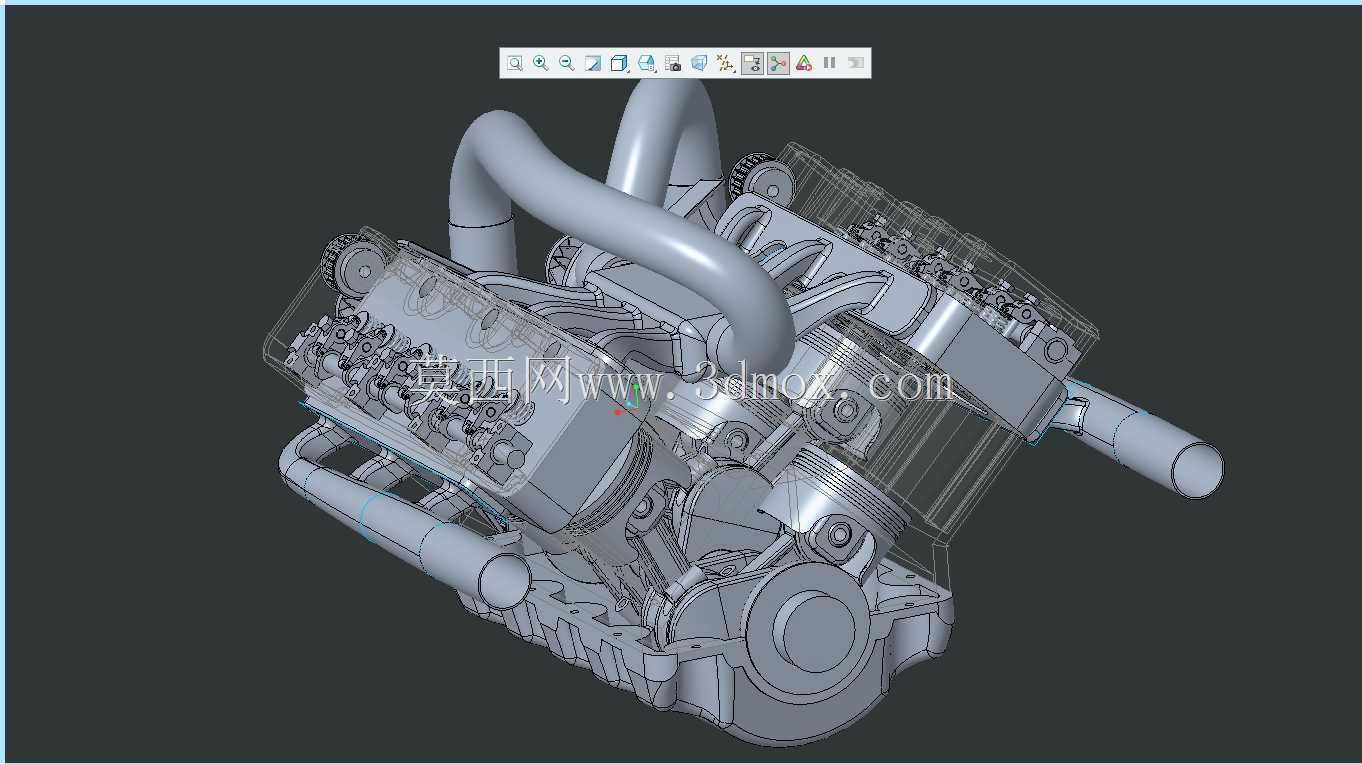

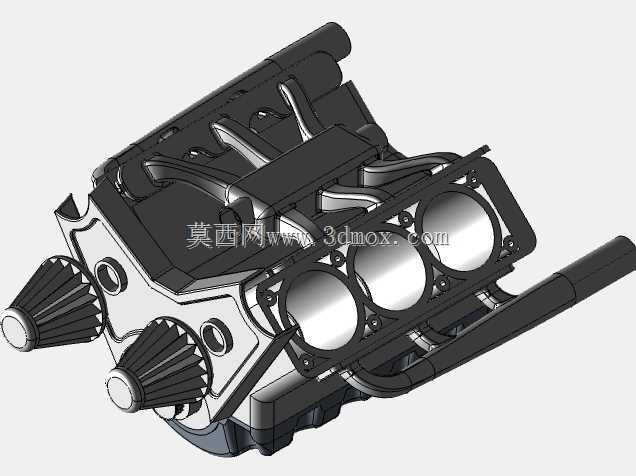

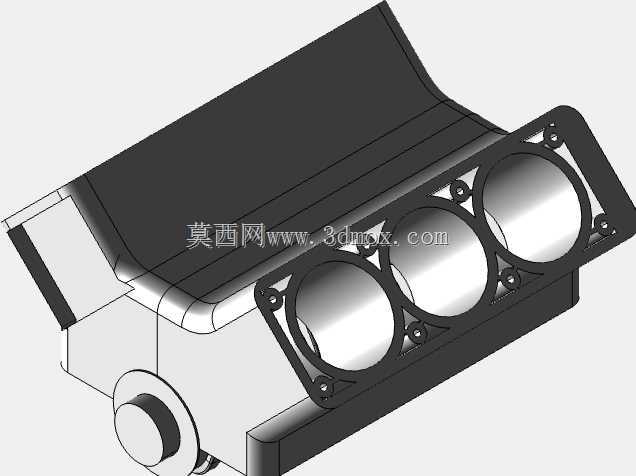

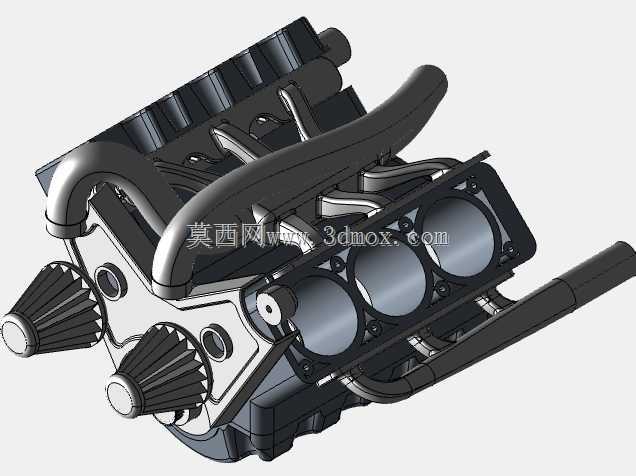

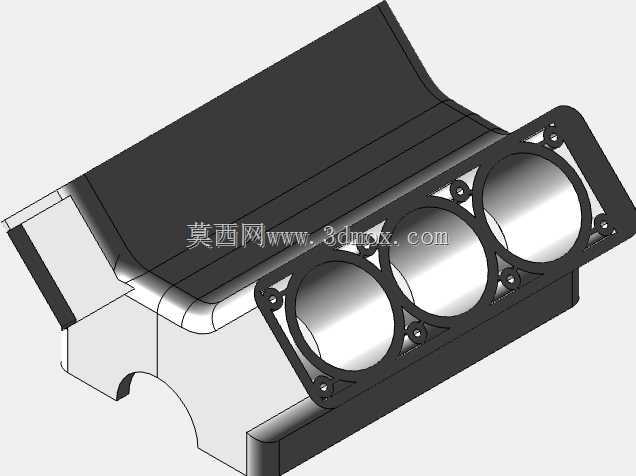

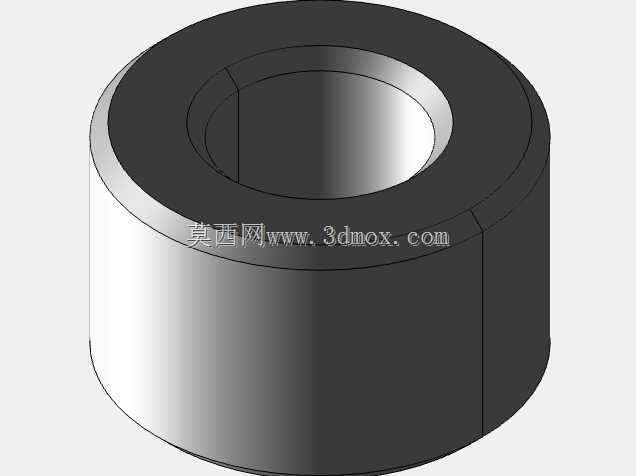

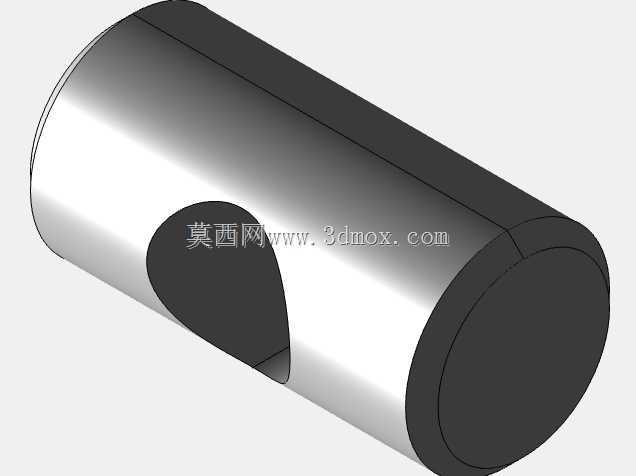

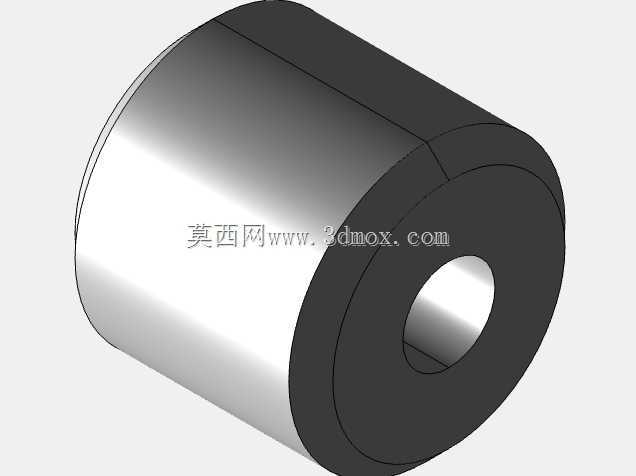

　　结构设计上，六只气缸分成两列并共用一根曲轴，活塞通过连杆把往复运动转化为曲轴旋转输出。V形夹角的选取直接影响整机宽度、高度、平衡特性和进排气路径：夹角过小会增加两列缸盖与进气部件的干涉风险，夹角过大则会抬升整机宽度并影响机舱适配。曲轴主轴颈、连杆轴颈、曲柄臂和平衡配重需要围绕发火顺序进行布置，以减小周期性惯性力；缸体下部的加强筋、轴承座区域和侧壁过渡，则承担燃烧压力与螺栓预紧力带来的复合载荷。

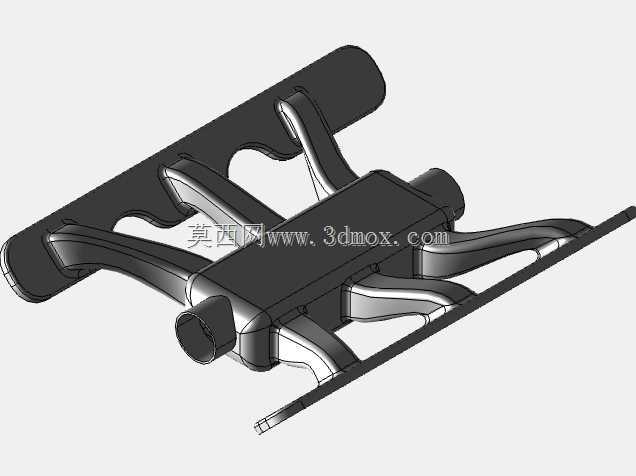

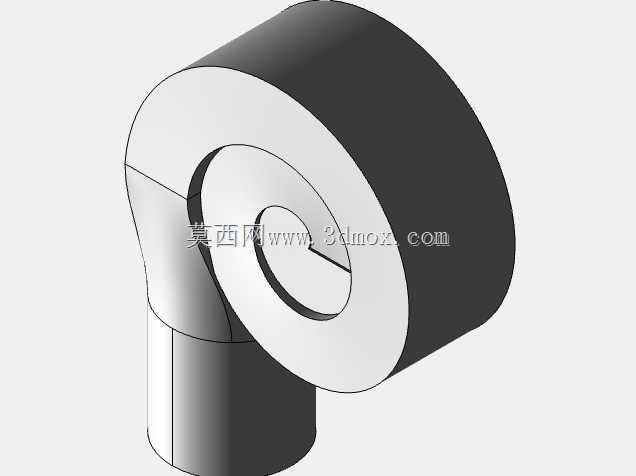

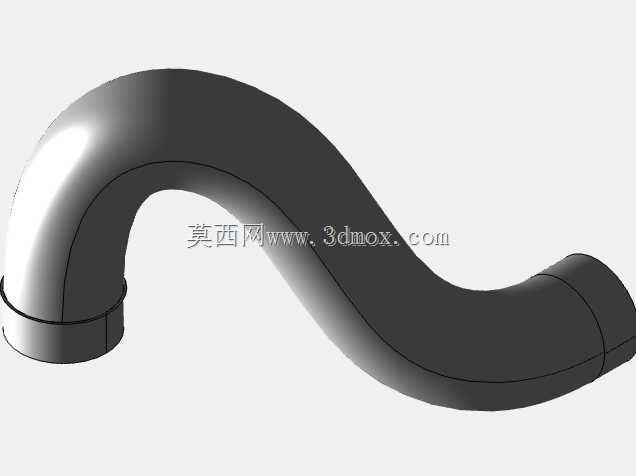

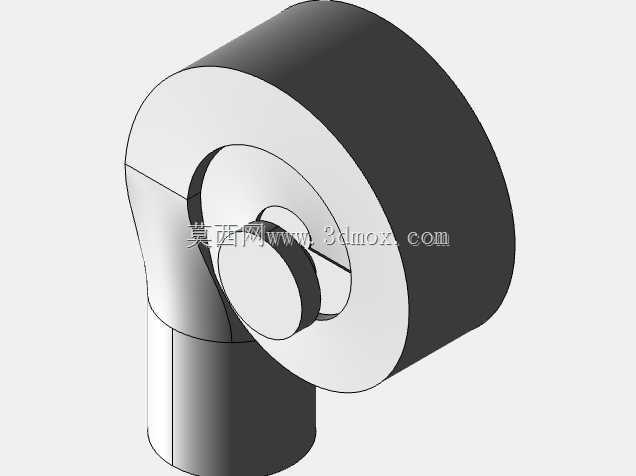

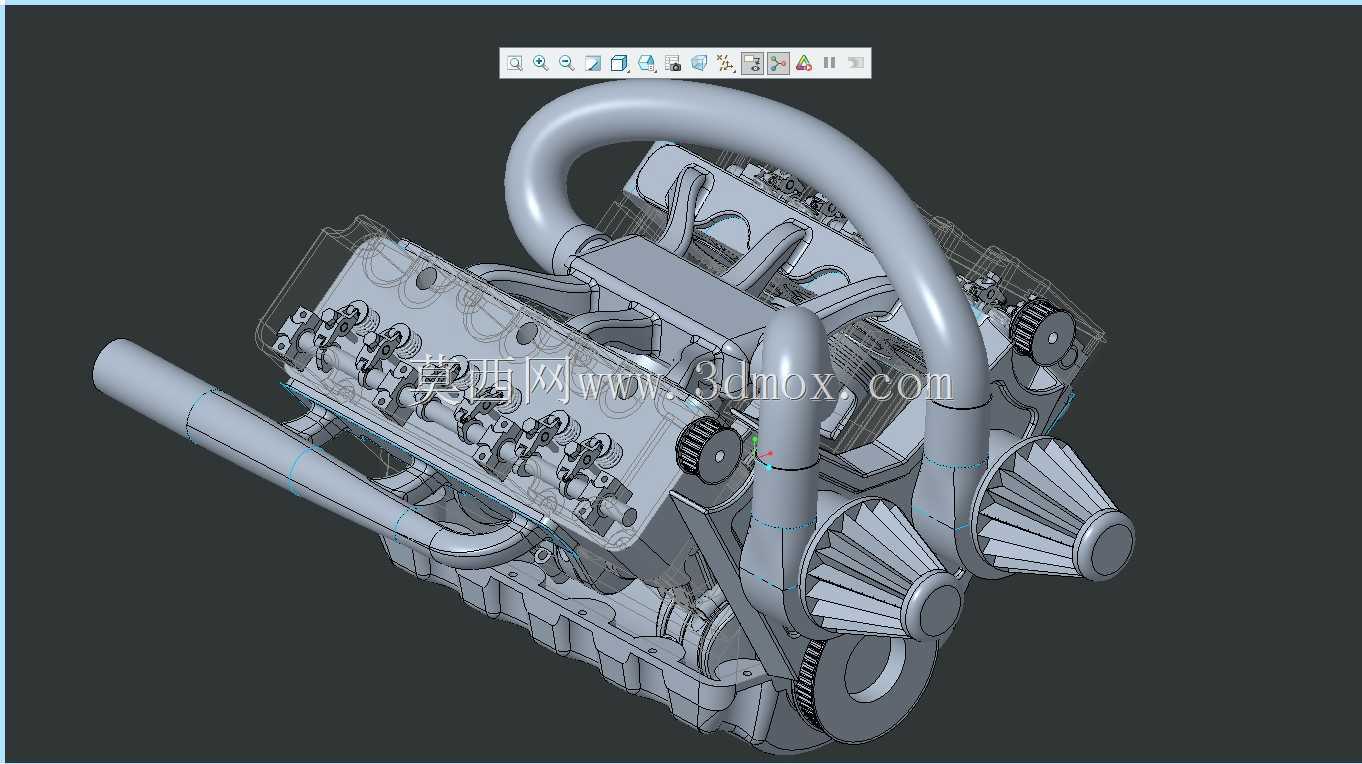

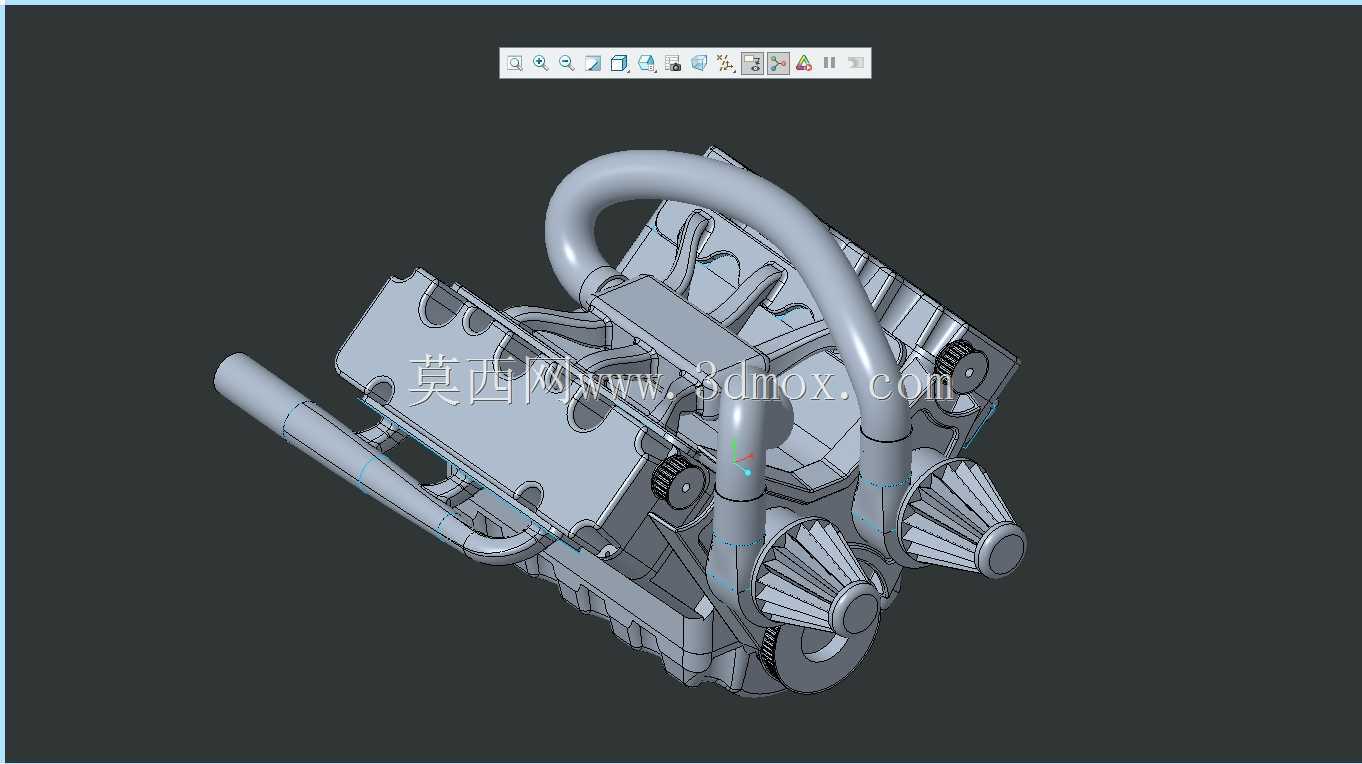

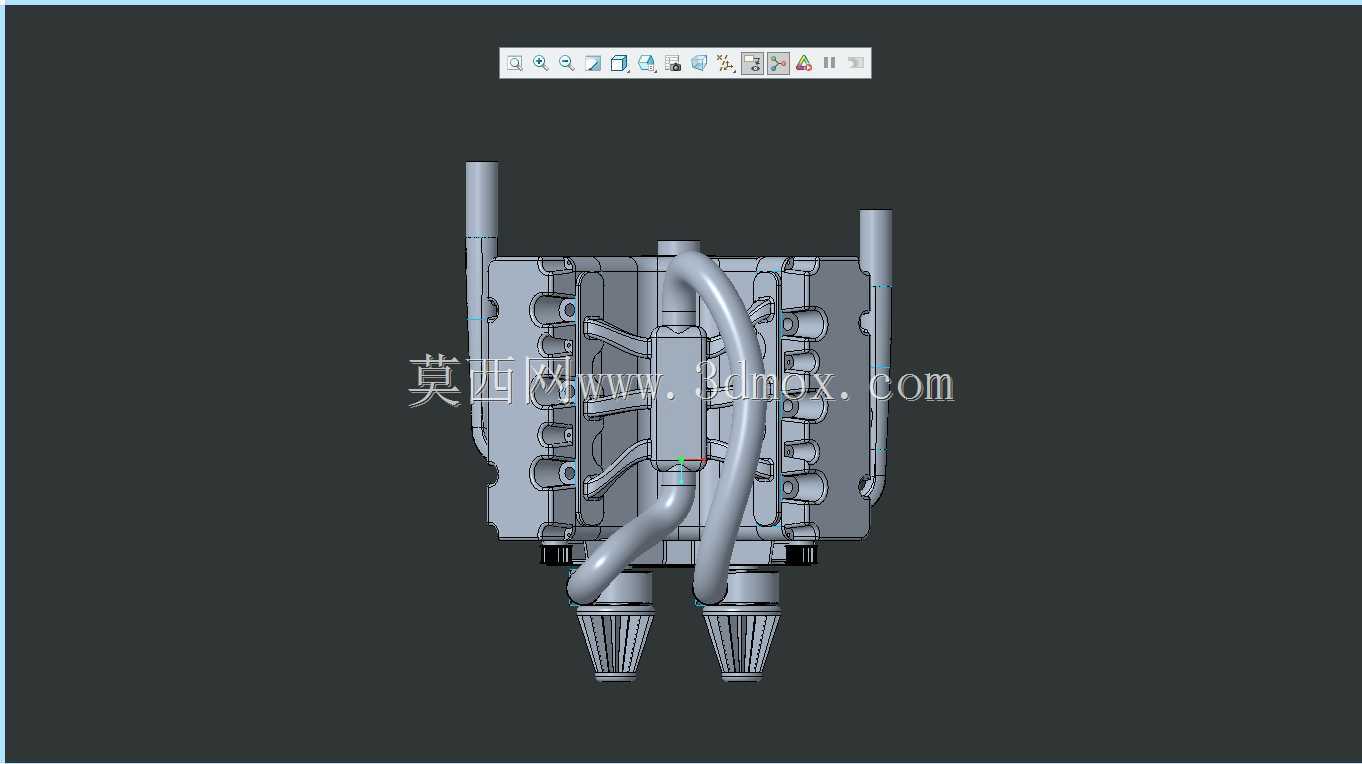

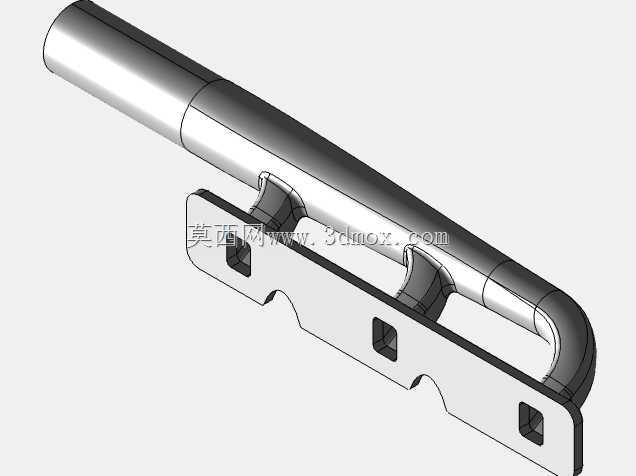

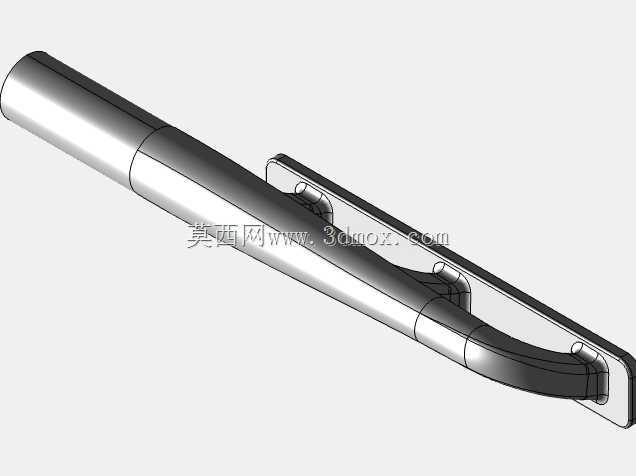

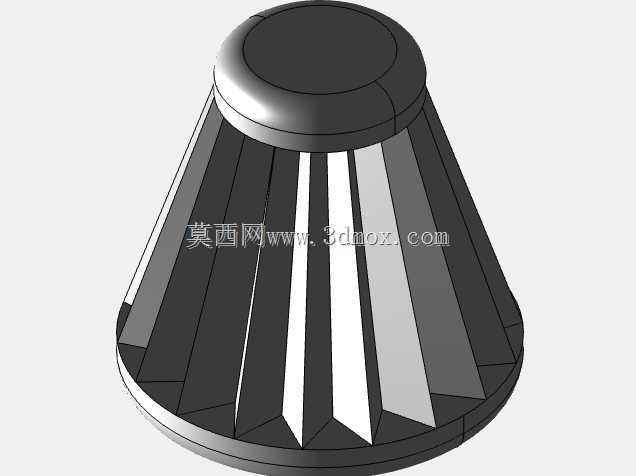

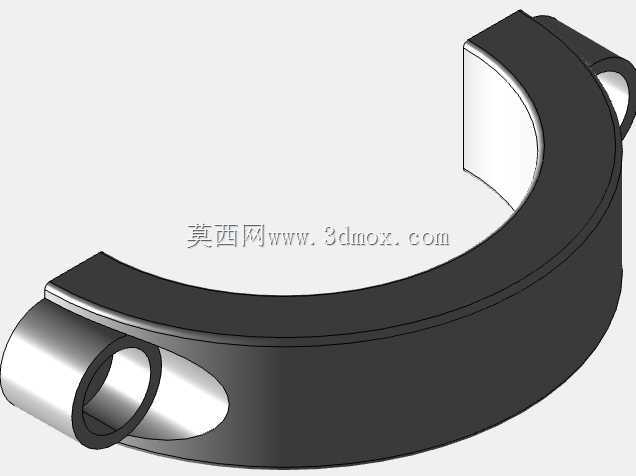

　　涡轮增压部分的建模重点在于压气机、涡轮壳、中间连接体以及进出气通路的空间走向。增压器通常布置在排气侧高温区域，靠近排气歧管以缩短排气能量传递路径，提高响应速度；压气机出口则需通过中冷管路连接到节气门或进气歧管，使压缩后的空气在进入气缸前完成降温。管路折弯半径、法兰面位置、支架固定点和周边热防护间隙，都是三维布置阶段必须反复校核的内容。若管路与缸盖、线束或车身纵梁之间缺少足够边界，后续维修拆装和热态膨胀都会产生问题。

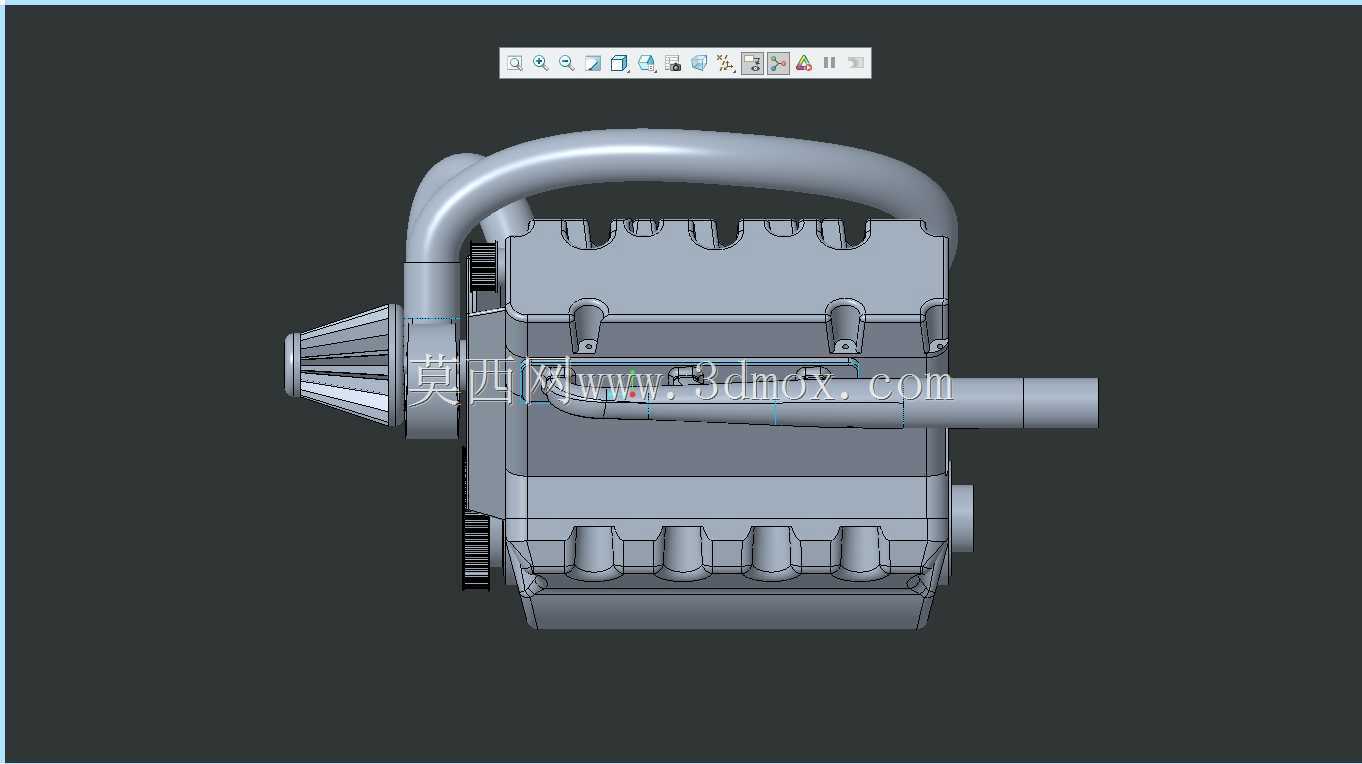

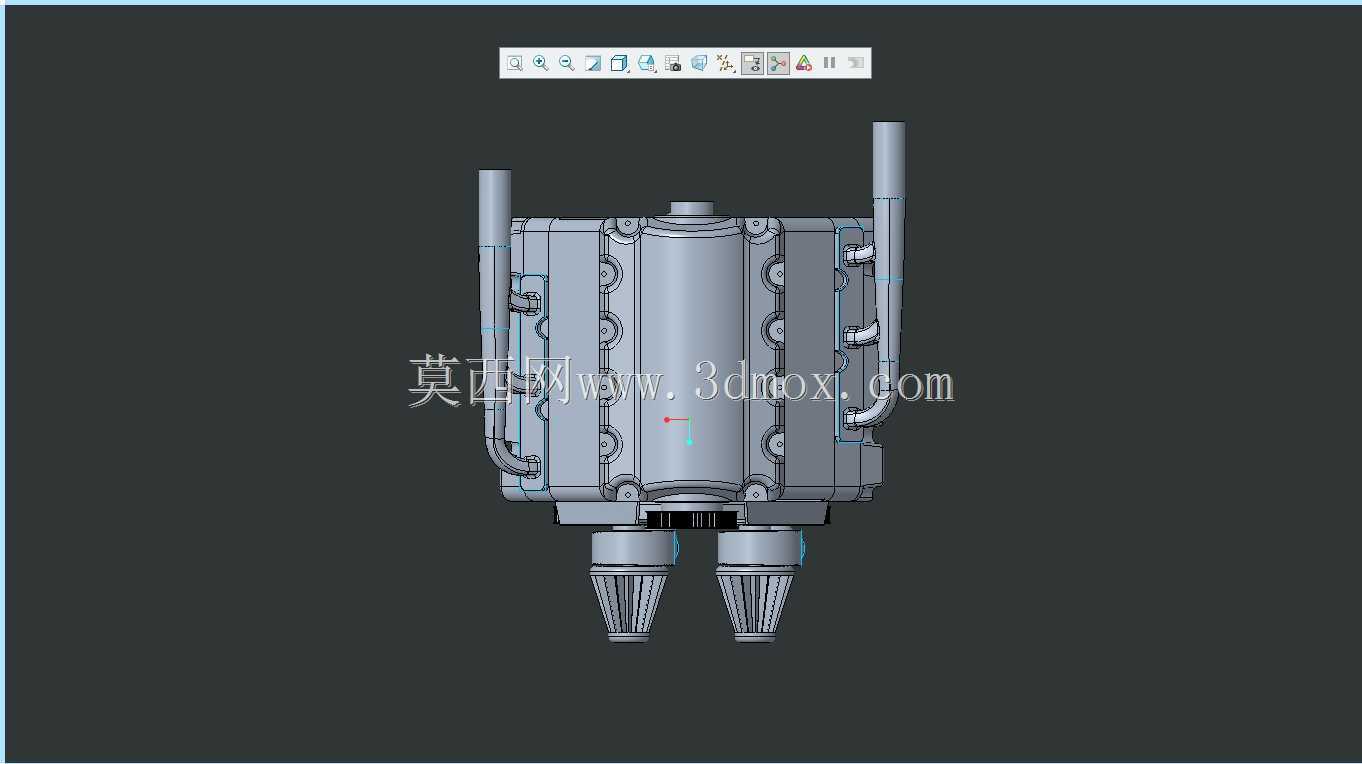

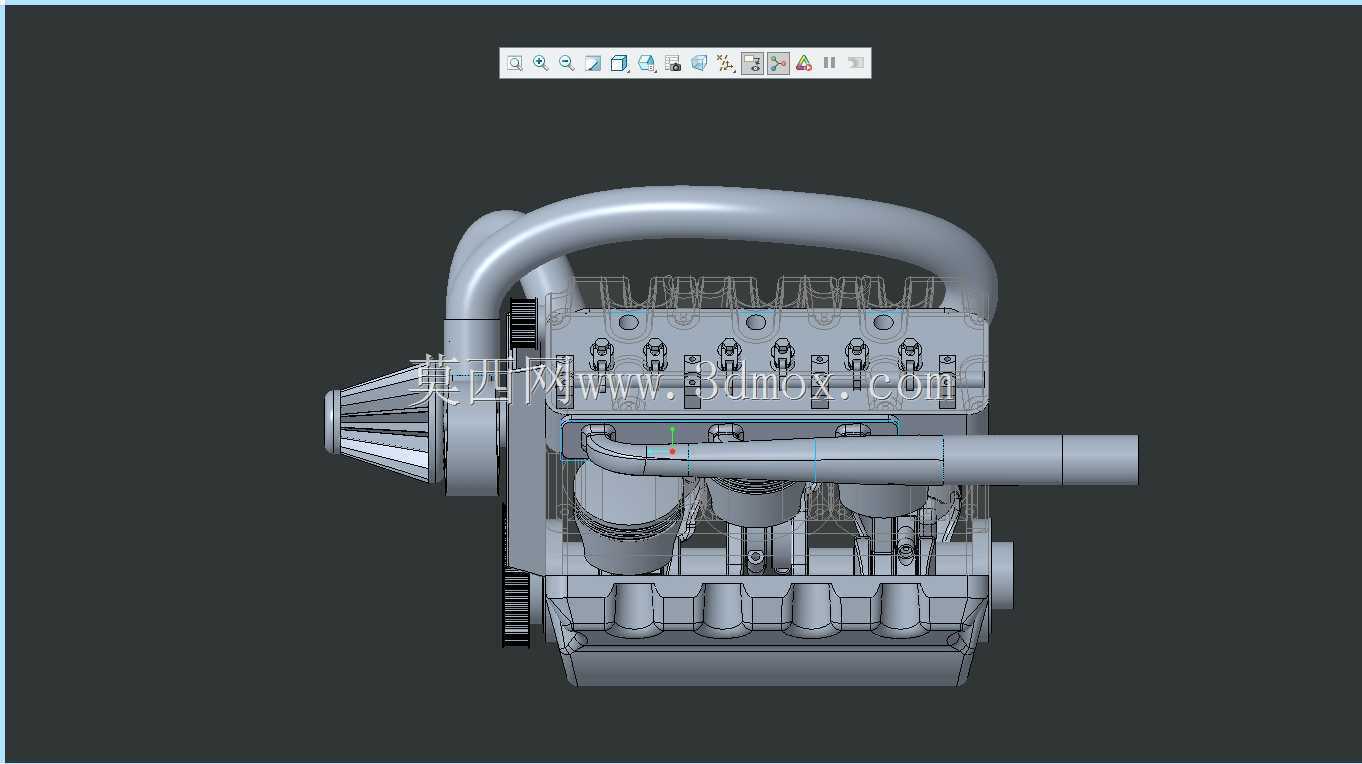

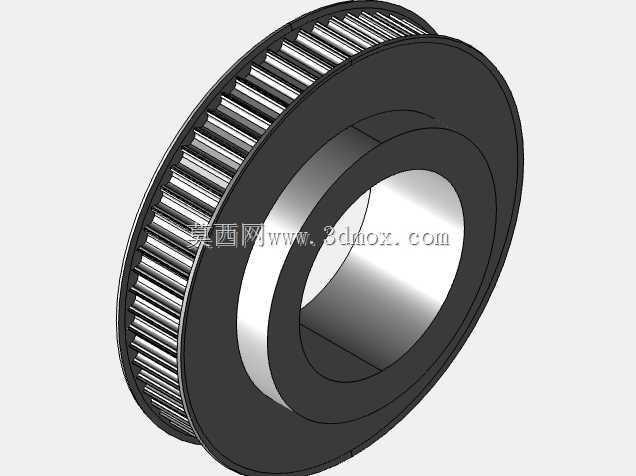

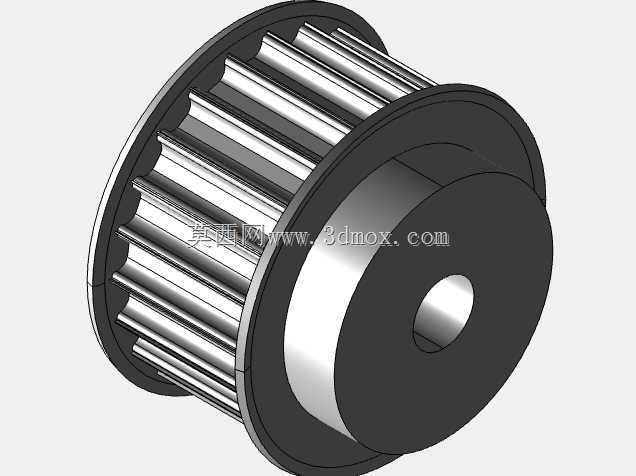

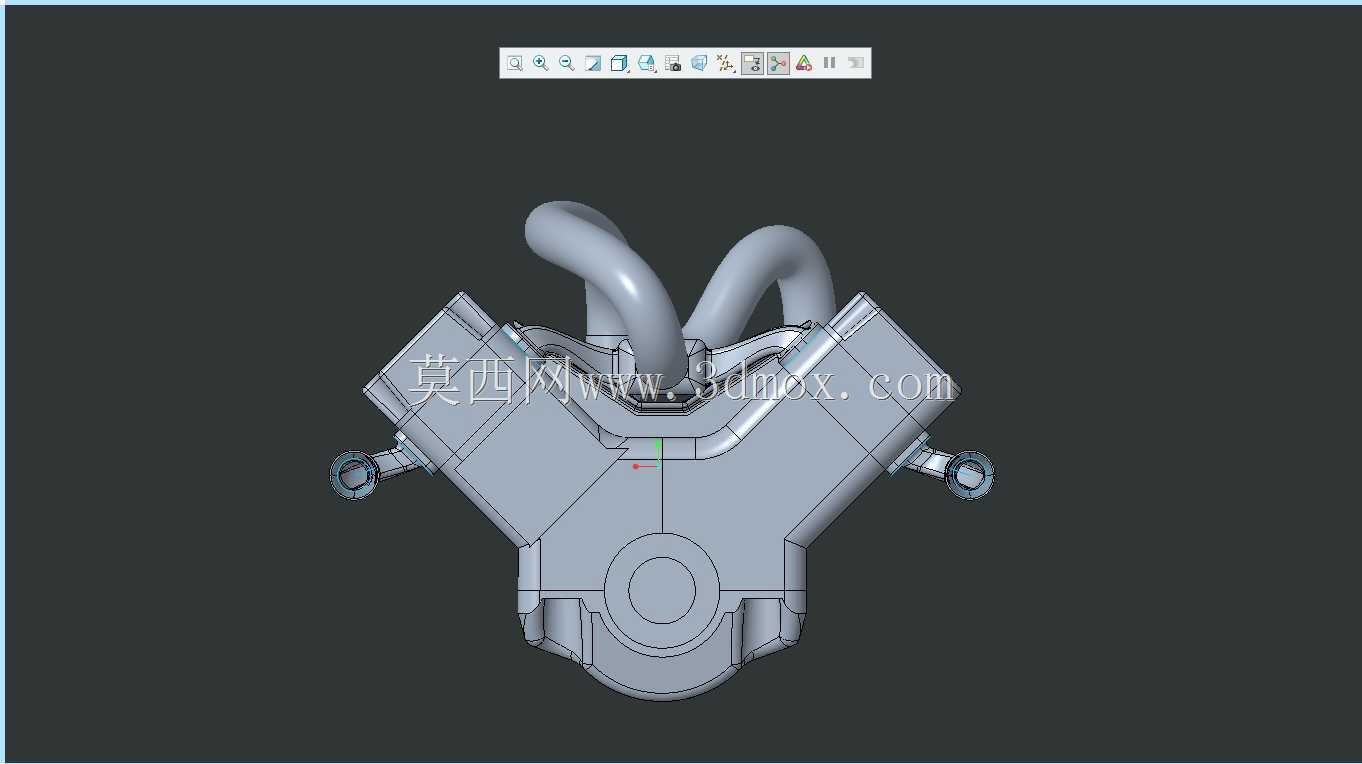

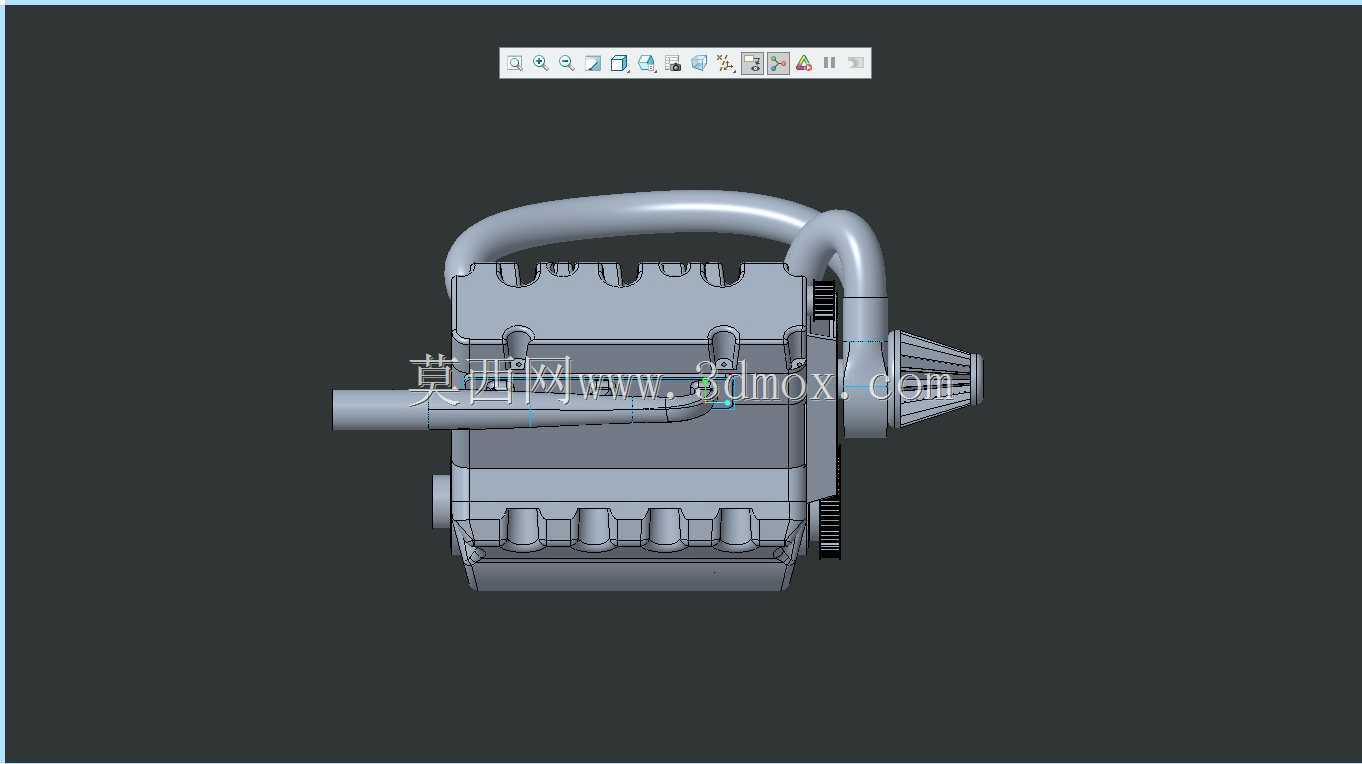

　　外形尺寸与安装边界方面，V6机型相比直列六缸更强调长度控制，整机轴向尺寸主要由曲轴跨度、前端附件轮系和后端飞轮/变速箱连接面决定；径向尺寸则由两列缸体夹角、进排气歧管、增压器及油底壳共同决定。安装时需要重点确认悬置支架的承载点、曲轴中心线高度、变速箱对接法兰同轴度、油底壳离地间隙以及转向系统、副车架和散热模块的避让关系。前端轮系驱动发电机、水泵、空调压缩机等附件时，张紧臂摆动范围和皮带包角也应纳入包络检查。

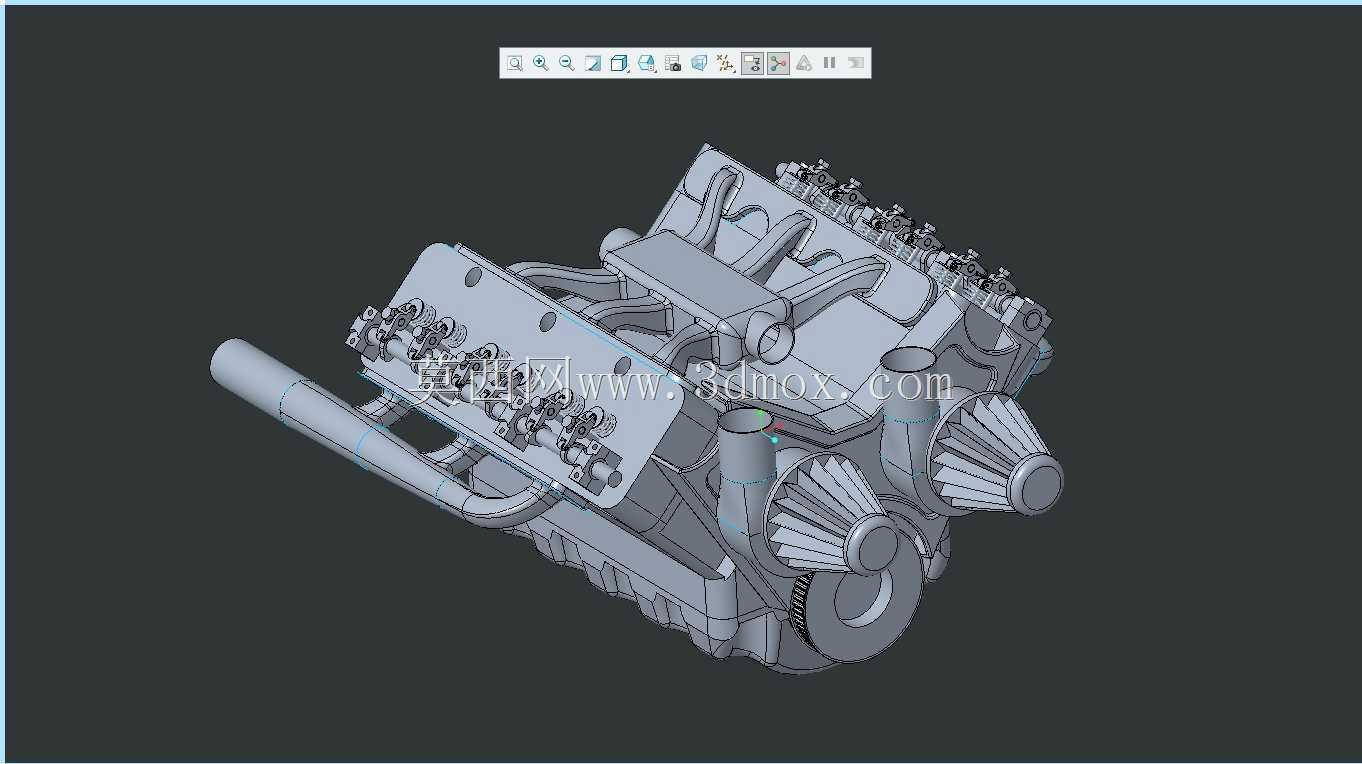

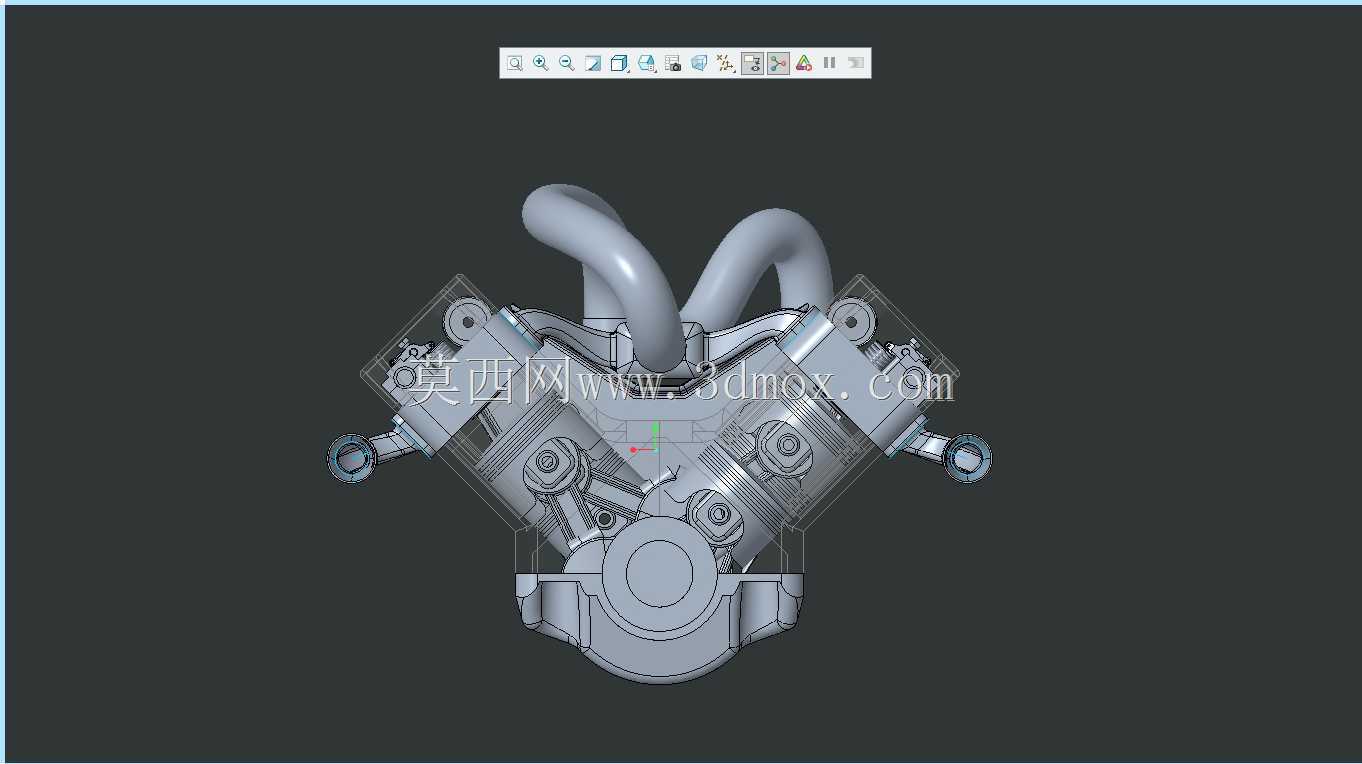

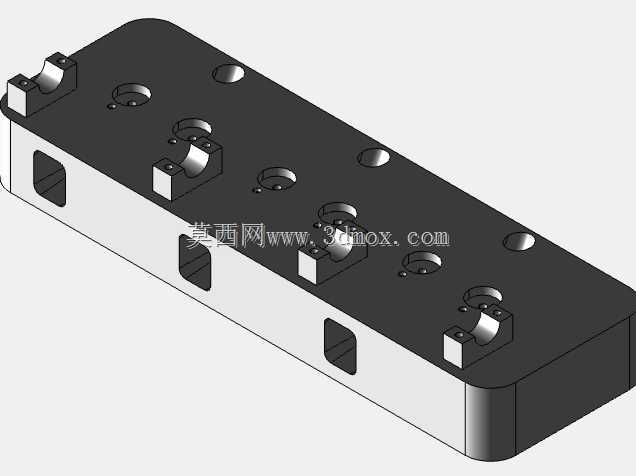

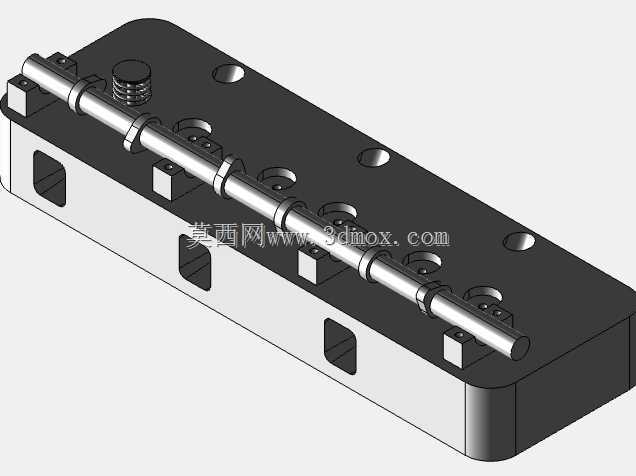

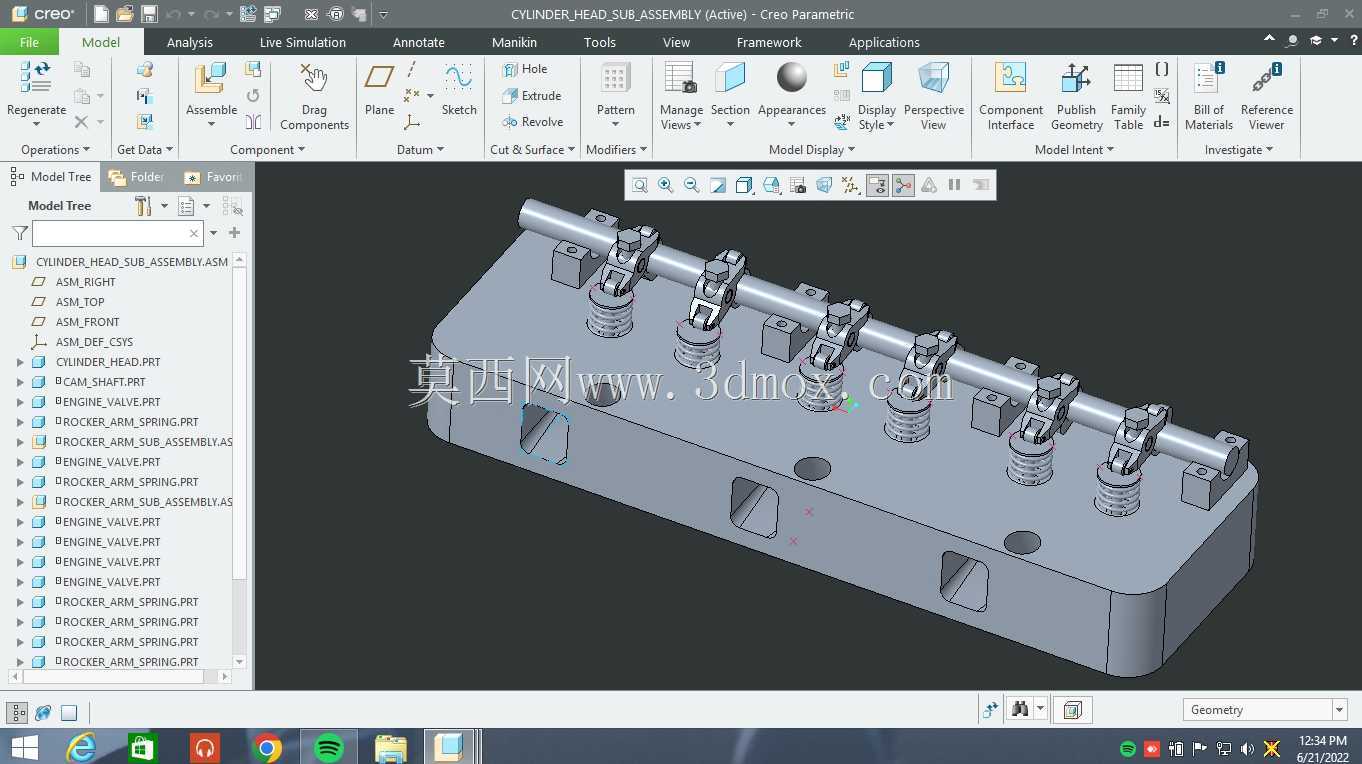

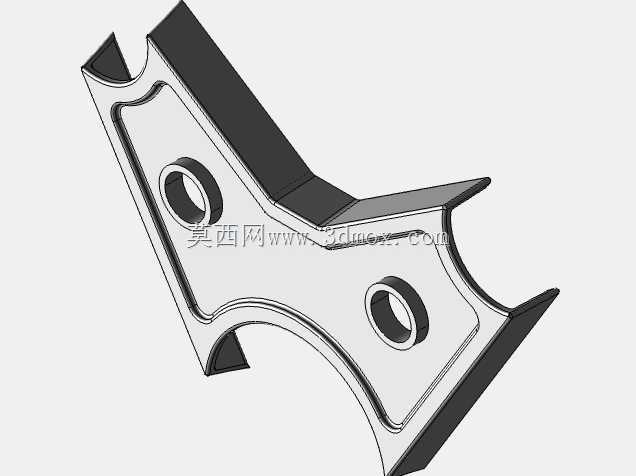

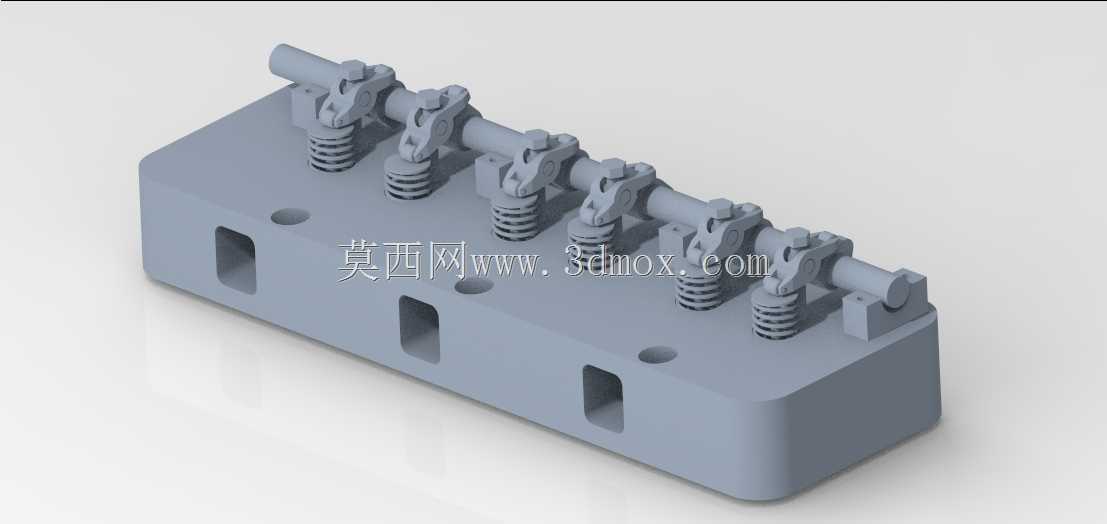

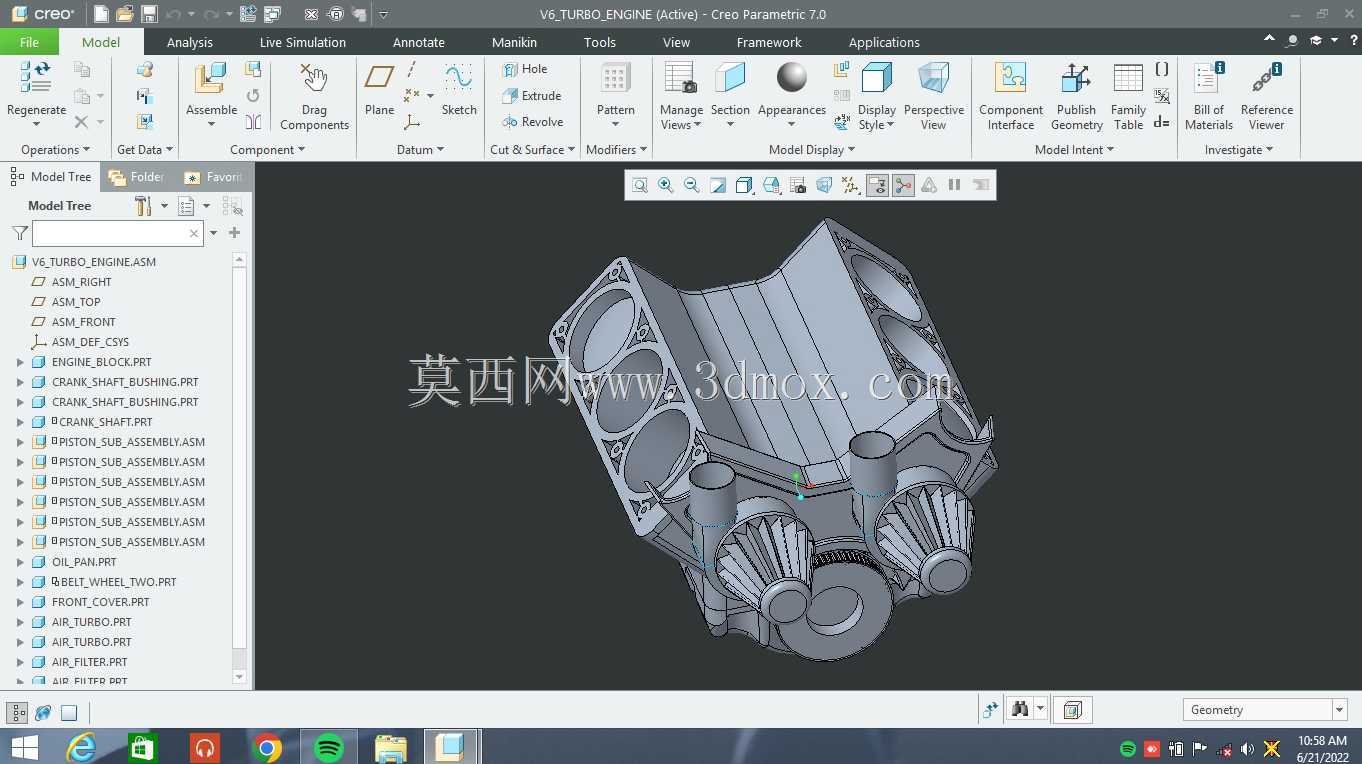

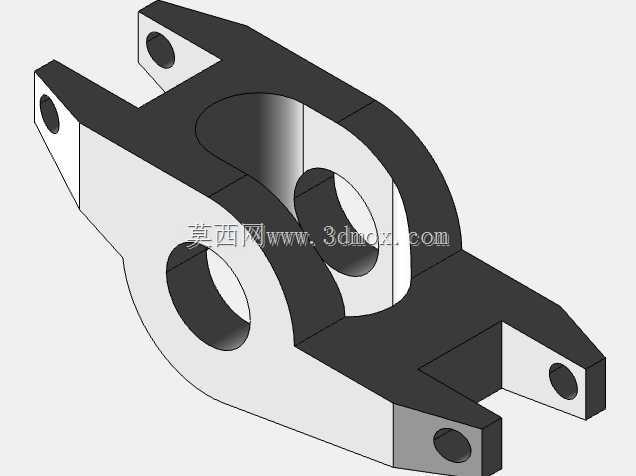

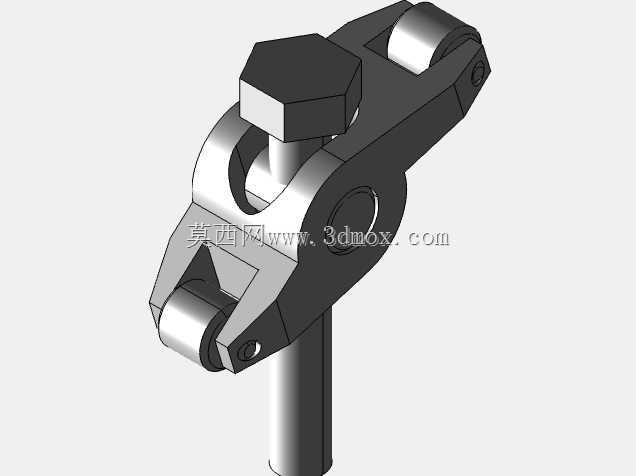

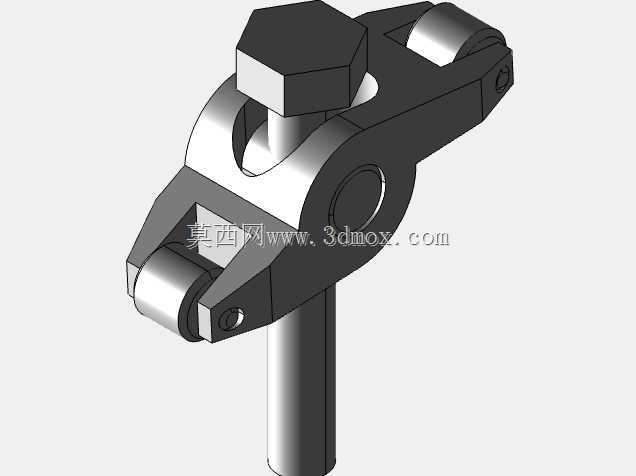

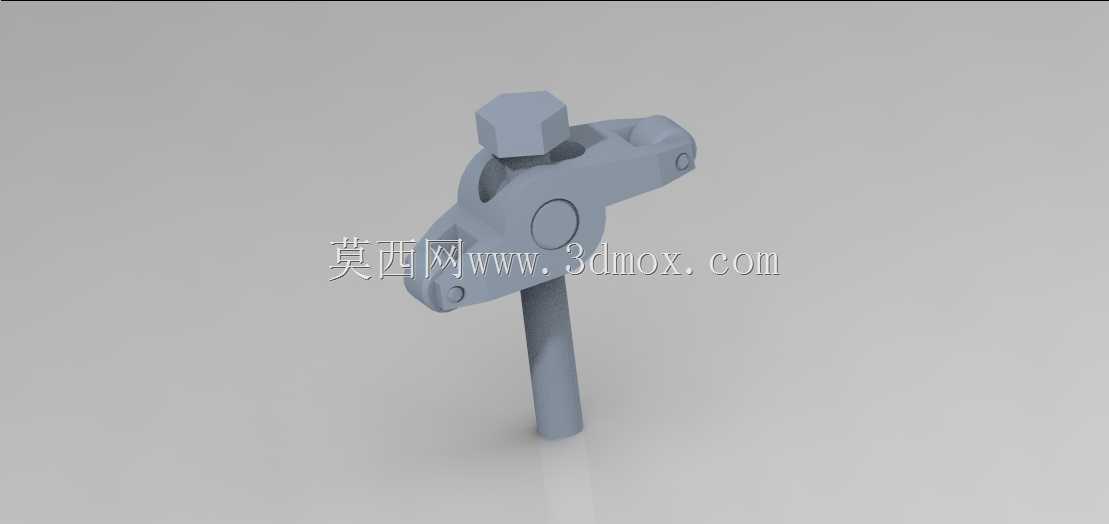

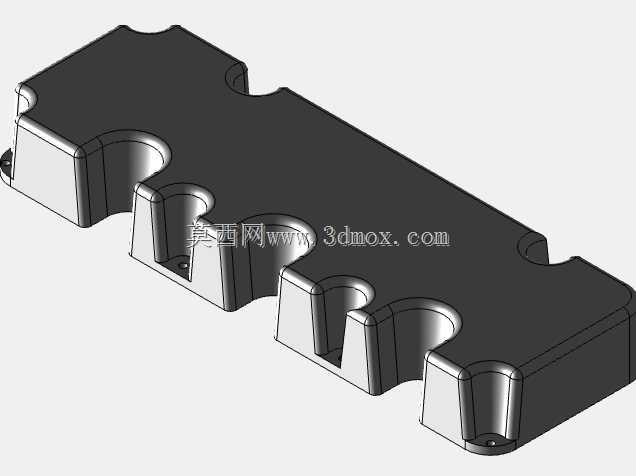

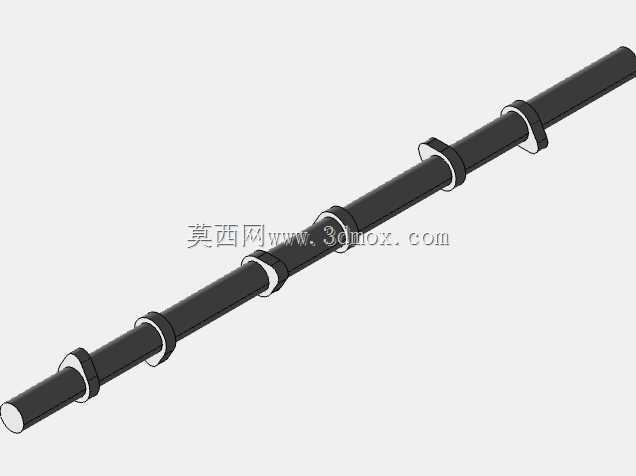

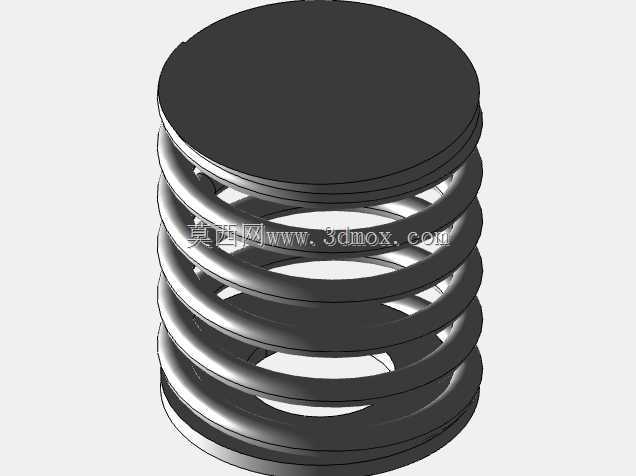

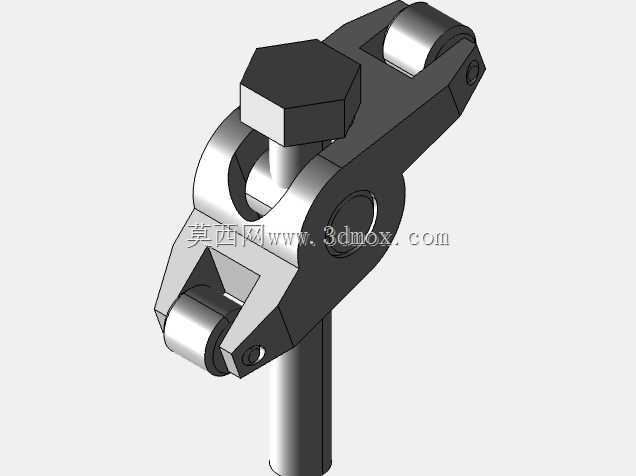

　　建模过程采用自上而下的装配思路，先确定曲轴中心线、缸体主结合面、V形夹角和气缸中心距等顶层基准，再在基准骨架上拆分缸盖、活塞、连杆、气门室、进排气系统和外部支架。这样做的好处是，当缸距、增压器位置或安装点发生调整时，相关零件可以随骨架同步更新，避免单件建模后再强行装配造成的干涉。对结构设计人员而言，该模型不仅可用于外观展示，更适合检查装配层级、运动包络、维修空间和热区隔离；对选型人员来说，则能据此判断动力总成在不同机舱或设备机架中的适配方式。
