精密丝杠支撑轴承座组件三维设计

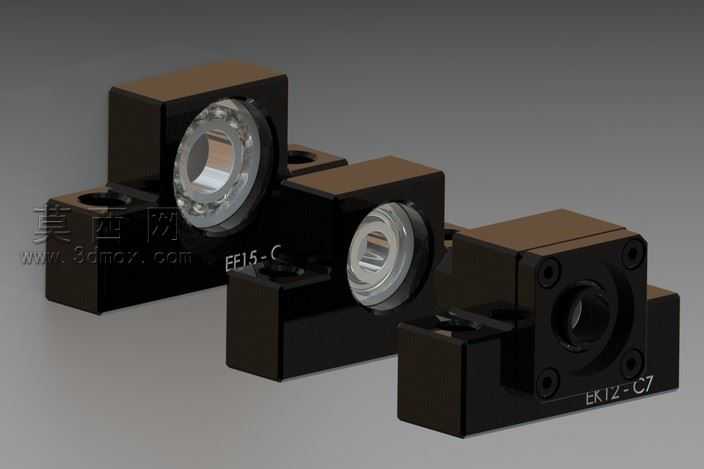

本作品为精密传动领域常用的丝杠支撑轴承座组件三维模型，建模过程依托三维参数化设计思路完成，首先针对不同规格的支撑座进行基准定位，以安装底面为第一基准，轴承安装孔轴线为第二基准，确保各安装孔位、定位面的形位公差符合精密传动的装配要求。建模阶段先绘制各规格支撑座的基体轮廓，通过拉伸、切除等基础特征构建主体方块结构，再针对轴承安装腔做同轴度约束的特征切除，预留轴承压装的配合公差带，同时完成侧面安装固定孔、底部定位槽的细节特征制作，保证每个孔位的位置精度与实际加工要求一致。材质设置上，支撑座基体赋予发黑处理的45号钢材质，调整材质的粗糙度参数模拟金属哑光发黑的表面质感，内置的轴承部件赋予轴承钢金属材质，添加轻微的反光效果还原轴承滚道与端面的金属光泽，安装固定螺丝赋予镀锌钢材材质，区分不同零件的材质视觉差异。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方45度角投射，勾勒支撑座的轮廓棱角，辅助光源补全暗部细节，避免安装孔、轴承腔位置出现死黑区域，添加轻微的环境反射效果，让金属材质的质感更贴近真实工业零件的视觉效果。结构设计上，该系列支撑座包含不同规格型号，分别适配不同直径的传动丝杠，采用一体式方块结构设计，集成轴承安装位、固定安装孔、定位基准面，既保证轴承装配后的同轴度，又能简化安装调试流程，轴承腔内置的角接触轴承可同时承受径向与轴向载荷，满足精密直线传动场景下的支撑刚性要求，底部的定位槽可与设备安装基面快速定位，侧面的固定孔可实现支撑座的牢固锁紧，避免传动过程中出现位移偏差。设计过程中充分考虑零件的加工工艺性，所有棱角处均添加合理的倒角与退刀槽特征，避免加工过程中出现应力集中，同时保证装配时零件不会出现干涉问题，各规格支撑座的安装孔位采用标准化尺寸设计，可直接适配市面常见的直线传动模组安装需求。
