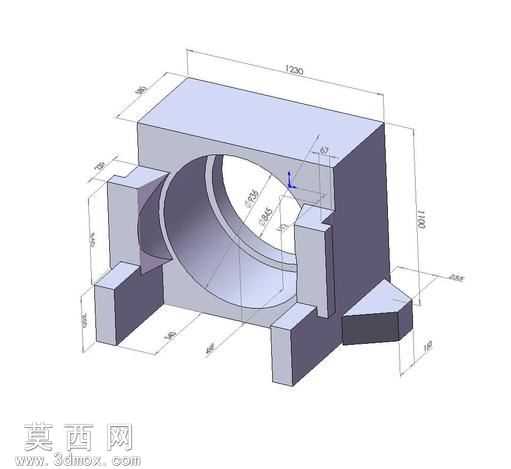

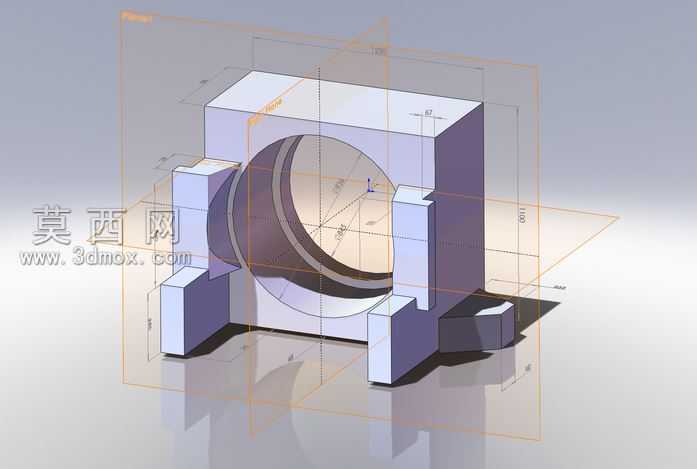

本模型为适配钢板轧制工况的重型球轴承座,采用三维参数化建模方式完成整体结构设计,建模过程中严格遵循重型承载部件的设计规范,对各部位尺寸进行精准约束,保证结构的合理性与加工可行性。模型整体采用方块式主体基座结构,中部开设大直径轴承安装通孔,孔壁预留轴承配合公差带,可适配对应规格的外球面球轴承安装,孔周设置定位止口结构,确保轴承安装后同轴度符合重载运转要求。基座两侧对称设置凸起的限位卡台结构,卡台与基座主体采用一体化建模,可实现轴承座在轧制设备安装工位的快速定位,限制运转过程中的横向窜动,底部设置平整安装基面,基面预留安装螺栓孔位,可通过紧固件将轴承座牢固固定在设备机架上。建模过程中对各棱角处做了合理的工艺倒角处理,既消除了应力集中隐患,也符合实际加工的工艺要求,避免锐边带来的装配与使用风险。材质配置上选用高强度铸钢作为基座的预设材质,渲染时赋予模型金属哑光质感,清晰呈现各部位的结构轮廓与尺寸标注,通过半透明基准面展示建模的参考基准与尺寸约束逻辑,直观体现结构的设计思路。该轴承座针对钢板轧制过程中的高载荷、连续运转工况设计,整体结构刚性充足,承载能力强,可有效支撑轴承运转,承受轧制过程中的径向与轴向复合载荷,保障轧制设备的稳定运行,结构设计兼顾了安装便捷性与维护便利性,各部位结构无冗余设计,在保证强度的前提下尽可能优化了整体重量,适配重型冶金轧制设备的配套使用需求。
