法兰连接式单向回转止回阀结构

　　这套阀件结构面向流体管路中需要严格限制介质反向流动的工况展开设计，整体采用两端法兰对接的安装形式，可直接嵌入工业管道、泵组出口、稳压管路以及气体输送系统中。现场装配时，两侧法兰分别与上游来流端和下游输出端的管段法兰对齐，依靠周向均布的螺栓完成压紧固定，法兰端面预留的密封面可配合非金属垫片实现端面静密封，避免承压状态下出现介质外漏。

　　从实际使用逻辑来看，阀腔内部的启闭件依靠介质正向压力推开流道，当上游压力高于下游侧时，流体沿阀腔入口进入，推动阀瓣绕铰接支点回转抬起，介质即可从阀腔中部的通流截面穿过；一旦下游侧压力出现反冲，或者上游泵组停机产生回流趋势，反向介质压力会直接作用在阀瓣承压面上，推动阀瓣快速回落至阀座密封位置，配合环形密封件切断反流通道，以此实现液体或气体的正向传输、反向截止。这种结构不需要额外配置执行机构，依靠管路自身压差即可完成动作，在给排水管线、压缩空气支路、液压泵站回路、化工轻料输送管道中都能适配，既可以防止介质倒流冲击上游泵体，也能避免不同压力支路之间出现介质串扰。

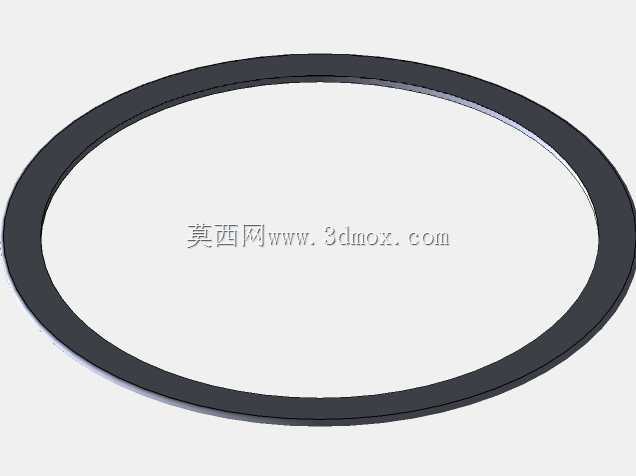

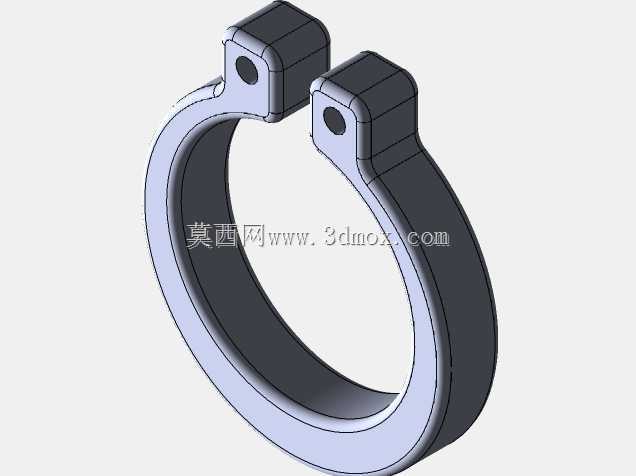

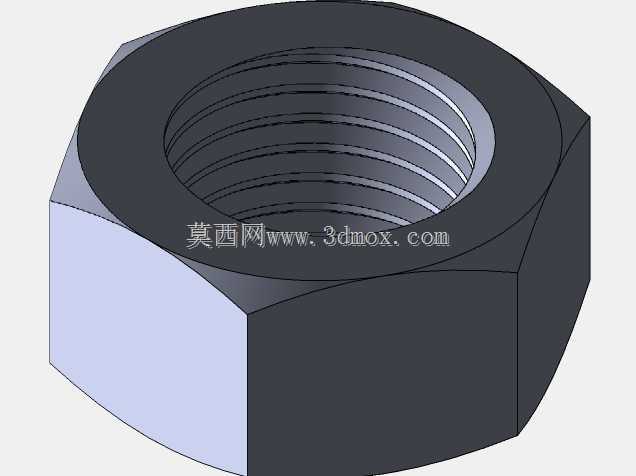

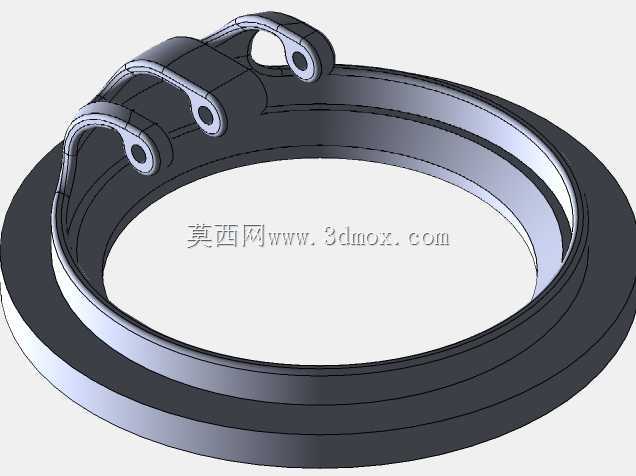

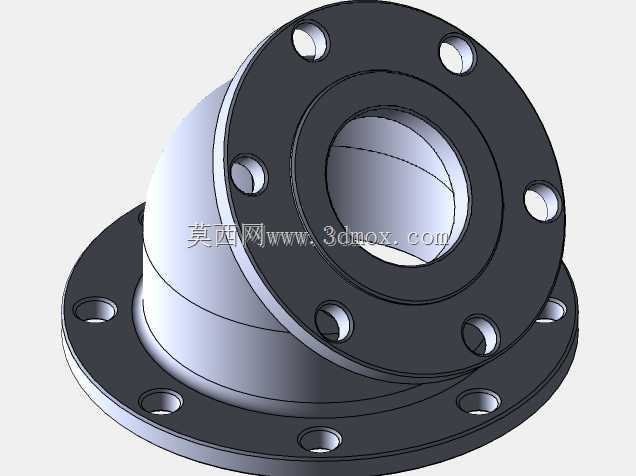

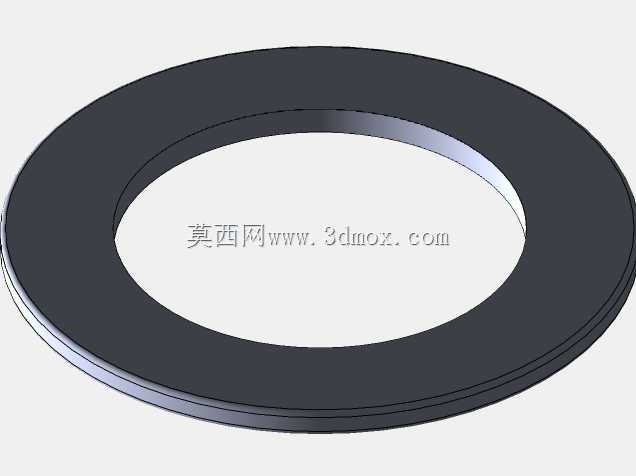

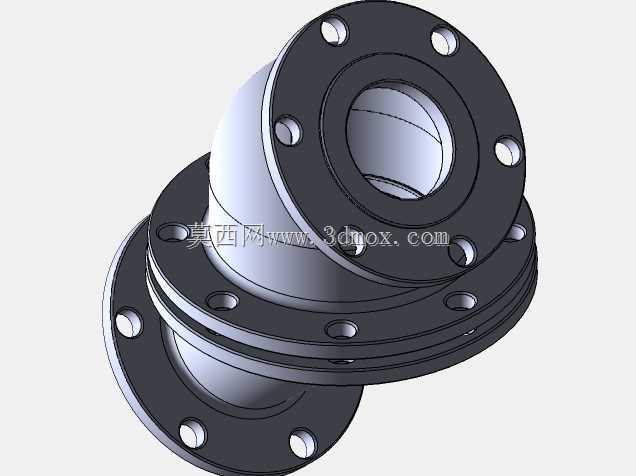

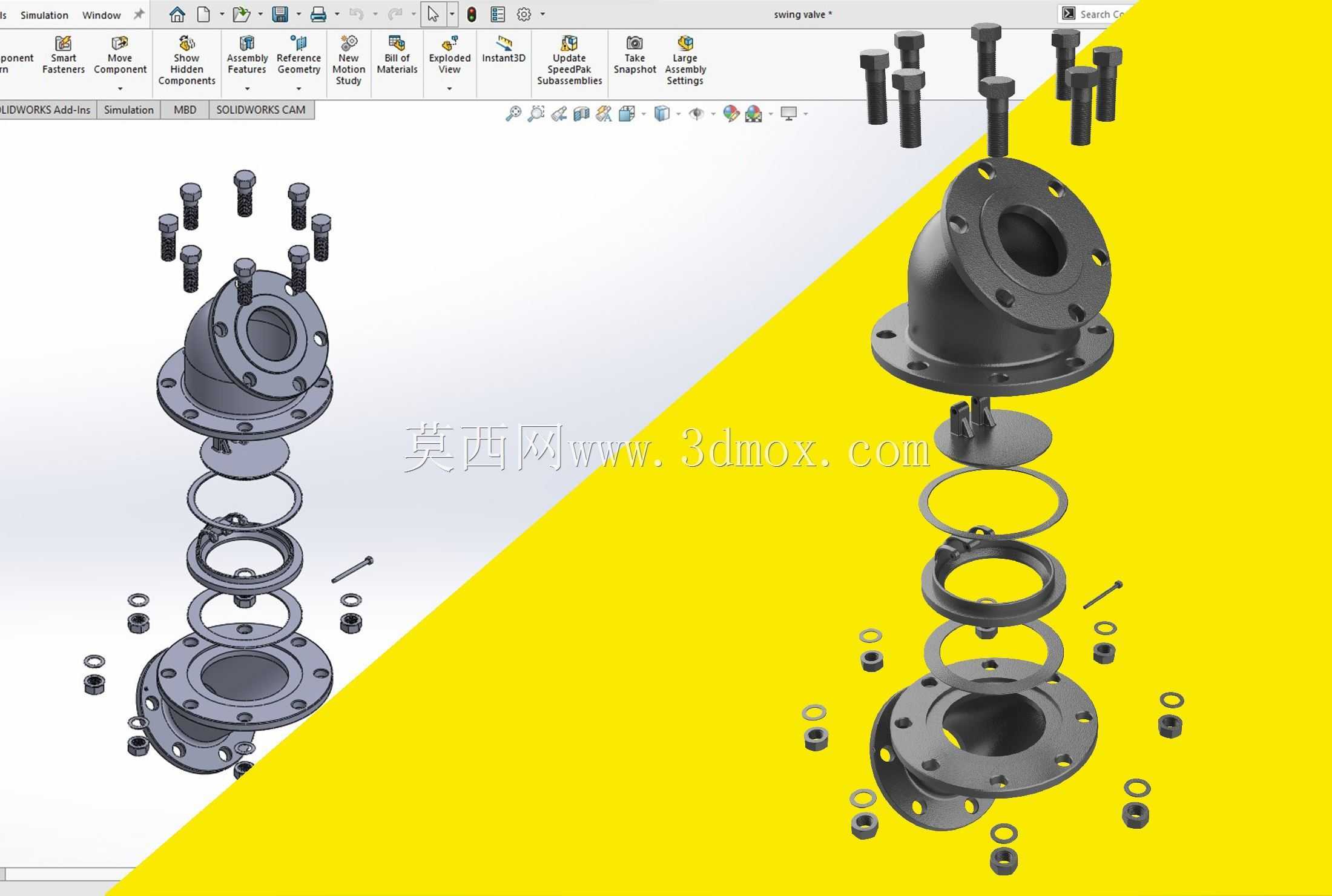

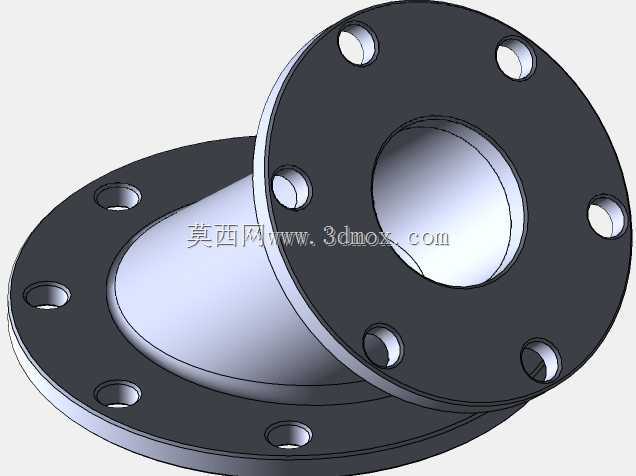

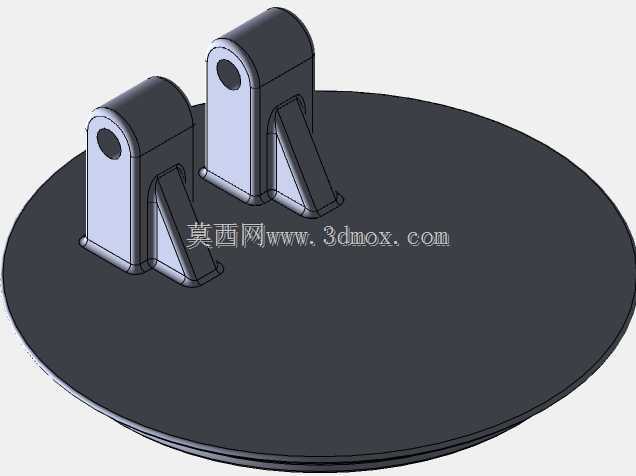

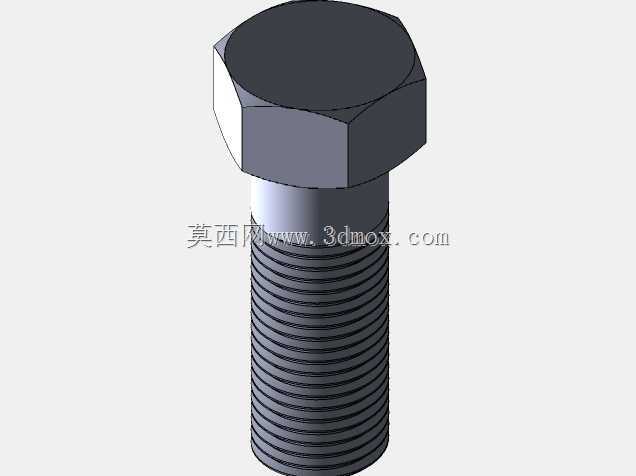

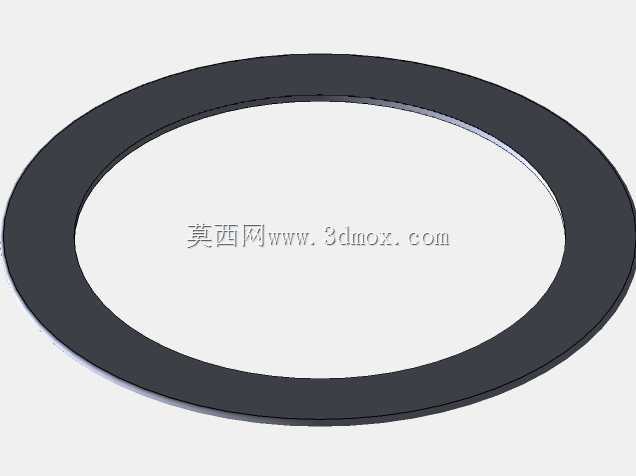

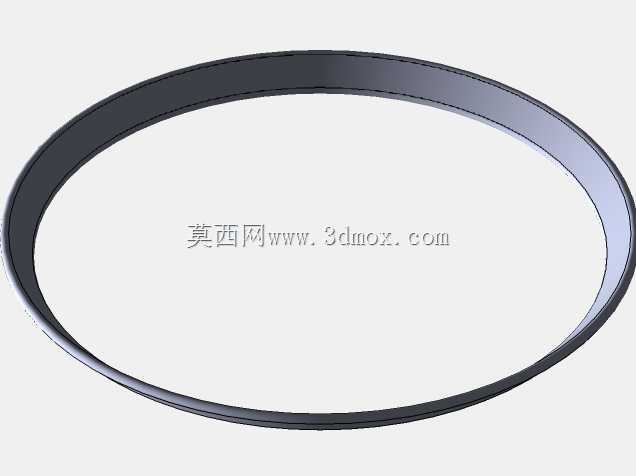

　　结构拆分后可以清晰看到各零件的配合关系：上下两片法兰阀体通过周向螺栓锁紧，围成完整的阀腔空间；阀瓣铰接支座固定在阀腔内部预设的安装位上，回转销轴穿过阀瓣端部的铰接孔，两端限位在阀体支座的销孔内，保证阀瓣动作时仅能沿设定角度摆动，不会出现径向窜动。阀座位置嵌套了环形密封垫片，阀瓣回落时密封面与垫片完全贴合，阻断通流间隙；阀腔外侧还配套设置了多组不同规格的紧固件、定位销与小型密封环，装配时定位销先承担阀体合模时的对位作用，保证上下阀腔的流道中心线同轴度符合设计要求，再依次拧入连接螺栓完成锁紧，避免阀体错位导致阀瓣卡滞。

　　建模过程中对安装边界做了完整校核：两端法兰的螺栓孔采用圆周等分排布，孔位间距、法兰外径以及密封面凸台尺寸都参照常规管路法兰的对接规范设定，选型人员只需匹配对应通径的管段法兰即可直接配对安装，不需要额外加工转接法兰。阀瓣的回转行程做了限位设计，全开状态下阀瓣抬起角度不会触碰阀腔内壁，同时尽可能降低通流阻力，减少介质正向流过时的压力损失；全关位置阀瓣密封面与阀座保持平行贴合，保证反向承压时密封面受力均匀，不会出现局部偏磨导致密封失效。

　　针对日常运维场景，这套分体式法兰结构也预留了拆装空间，管路停机泄压后，松开两端法兰连接螺栓即可将阀件整体从管段间取出，拆开阀体合箱螺栓后就能直接检查内部阀瓣、销轴和密封环的磨损情况，密封件属于易损件，磨损后可单独更换，不需要整体报废阀件。铰接销轴两端做了防脱限位结构，长期往复回转过程中不会从支座孔中滑出，阀瓣的配重与受力面经过平衡考量，正向介质压力较低时也能顺利被推开，反向回流初起阶段即可快速关闭，降低水锤现象对管路的冲击。整体结构没有复杂的异形曲面，所有零部件都具备明确的加工与装配基准，不管是铸件毛坯后机加工成型，还是采用型材焊接后精加工密封面，都能稳定满足设计尺寸要求。
