交流稳压器用硅橡胶密封垫圈

　　在交流稳压器这类长期带电运行的电气设备里，密封垫圈往往是最容易被忽视、却又直接决定整机防护寿命的小零件。这枚硅橡胶垫圈采用标准O型截面回转结构，整体呈闭合圆环形态，截面为均匀的圆形，没有分型飞边、接头错位或截面突变，依靠橡胶自身的弹性压缩量在结合面之间形成连续的密封屏障。它在稳压器中的安装位置通常落在箱体法兰接合面、端盖压合面、接线腔盖板以及油浸或气密封装的对接沟槽内，作用是阻断外界潮气、粉尘、盐雾和液态介质侵入设备内部，同时防止内部绝缘介质外泄。

　　从实际工况看，交流稳压器多布置在配电房、车间生产线、通信基站、医疗供电回路以及电压波动频繁的工业现场，设备常年通电，内部存在温升循环。垫圈在白天负载升高时受热膨胀，夜间或停机时收缩，结合面还会承受轻微的振动和螺栓预紧力松弛。硅橡胶材料的耐温区间较宽，回弹保持性好，长期压缩后不易发生永久塑性变形，这使得它在反复温度循环后仍能维持稳定的接触应力。相比普通丁腈橡胶，硅橡胶在耐热老化、耐臭氧、耐紫外线方面表现更稳，适合机箱外壳长期暴露或靠近发热元件的密封点位；而在需要接触矿物油的部位，则需要结合具体介质兼容性核对材质牌号。

　　设计这类垫圈时，核心并不是画出一个圆环那么简单，而是要把压缩率、填充率和安装边界一起考虑。O型圈装入矩形或梯形沟槽后，轴向或径向被压缩，理论压缩率通常控制在合理区间：静密封场景下偏上限以保证贴合，低压盖板可取中间值，避免过度压缩导致橡胶蠕变。沟槽宽度要大于圈体自由截面直径，给受压变形留出容让空间；沟槽深度则决定实际压缩量，过浅会使装配螺栓承受额外反力，过深又会造成接触压力不足。法兰面的粗糙度、平面度以及螺栓排布间距同样关键，若结合面翘曲或局部刚性不足，即使垫圈尺寸正确，也会在低压区出现毛细渗漏通道。

　　外形尺寸方面，模型以回转体方式建立，重点参数包括圆环中径、截面直径以及自由状态下的内外径边界。中径决定垫圈沿法兰中心线的铺设轨迹，截面直径决定密封带宽度和可补偿的加工误差范围。选型时不能只量盖板上的沟槽外径，还要核对沟槽底径、压盖止口尺寸和螺栓孔避让距离。垫圈装入后，圆周方向应保持自然舒展，不能出现局部拉伸、扭曲或翻滚；若为了套入止口而过度撑大，会导致截面变细、回弹下降，密封寿命明显缩短。对于大直径箱盖，接头形式和圈体公差也需关注，连续模压成型的圈体一致性更好，拼接圈则要控制接头强度和错位量。

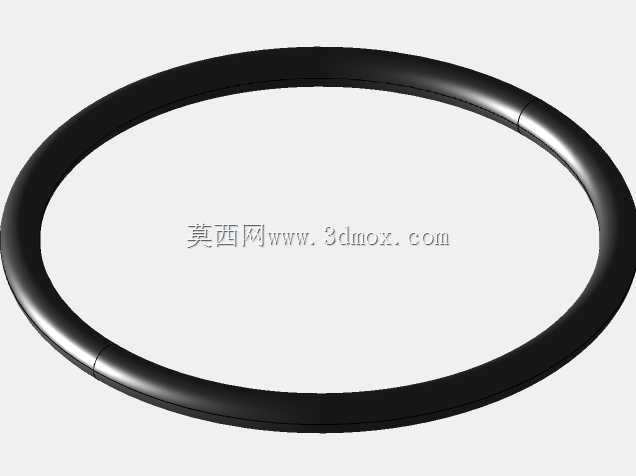

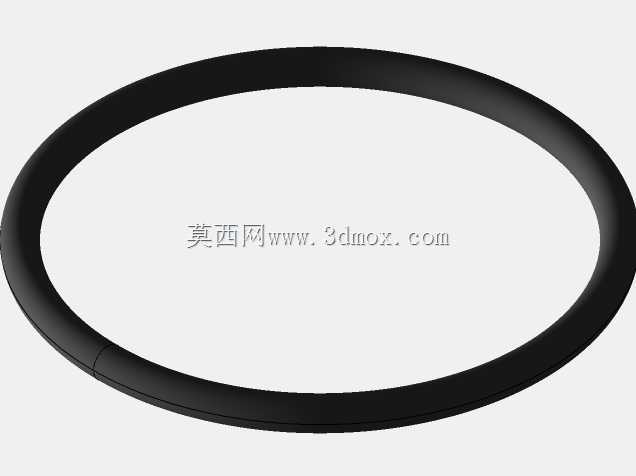

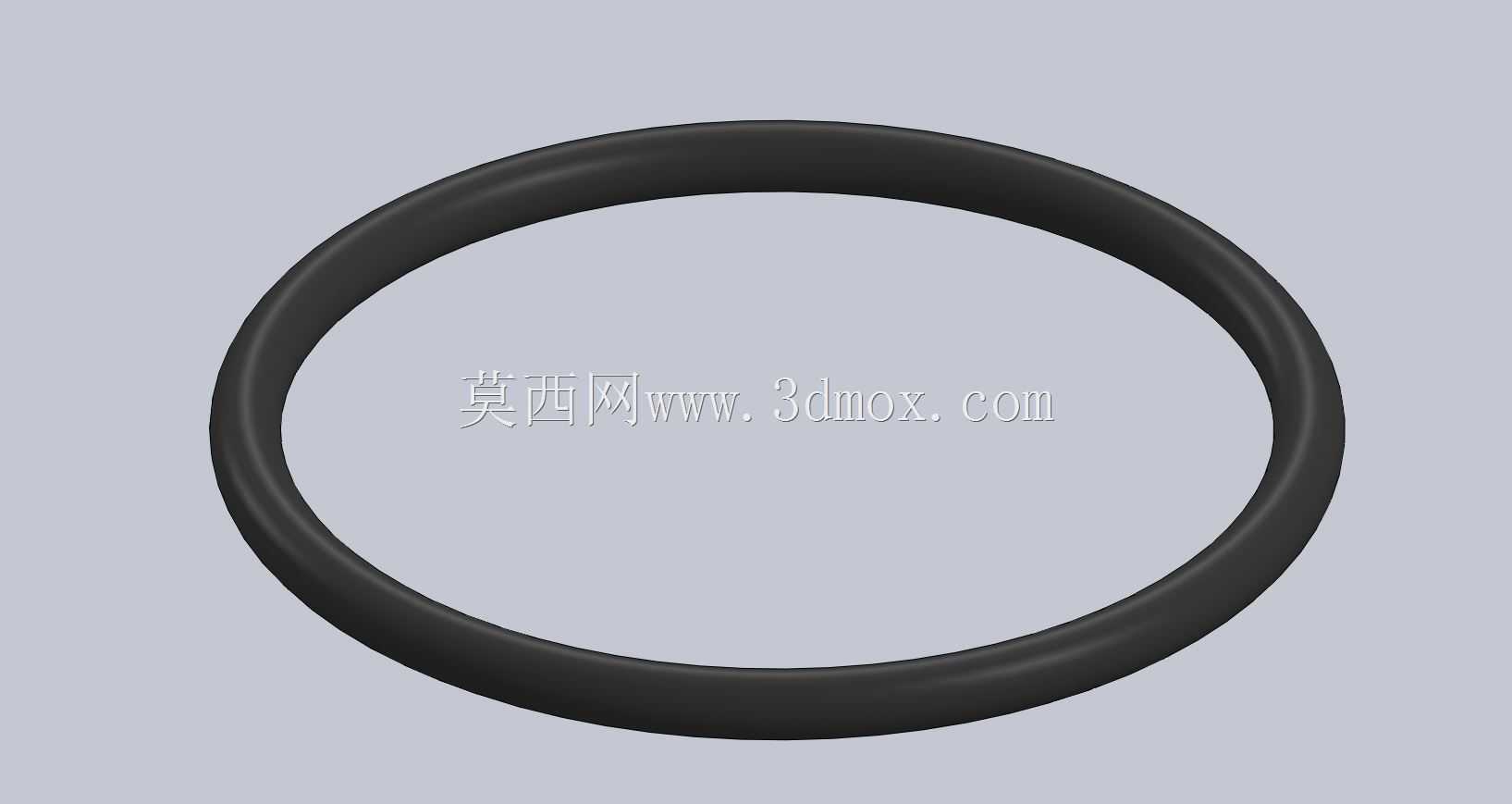

　　从三维建模角度看，该结构适合用草图绘制圆形截面后绕中心轴旋转生成，几何关系简洁，便于后续修改中径和线径。建模时应保留自由状态尺寸，不宜直接建出受压缩后的形态，因为工程图、BOM和采购检验都以自由状态密封圈为基准。若要做装配校核，可在装配环境中模拟盖板压合后的干涉情况，观察圈体是否完全落在沟槽内、是否有多余材料被挤入结合面间隙。对需要做有限元评估的场景，可进一步关注橡胶的超弹性材料参数、摩擦系数以及盖板刚性，判断接触压力沿圆周是否连续。

　　在稳压器整机结构中，这枚垫圈承担的是界面密封功能，不参与承载，也不传递扭矩，但它的失效会带来连锁反应：潮气进入后可能造成绝缘电阻下降，粉尘堆积会影响散热，密封油或绝缘介质渗漏则会带来维护和安全隐患。因此在结构设计阶段，就应把垫圈沟槽、法兰刚度、表面处理、螺栓预紧和材料耐温性作为一个密封系统来处理，而不是等到样机试验出现渗漏后再临时更换圈体。理解这一点，才能让一个看似简单的圆环，在长期运行中真正发挥稳定的防护作用。
