乘用车多辐条轻量化铝合金轮毂结构设计

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个多辐条结构的轮毂设计，首先要兼顾乘用车日常铺装路面行驶的承载需求、散热需求与外观适配性。先从安装边界说起，轮毂中心的定位孔是与车轴轴头配合的核心基准，孔位公差需要控制在IT7级以内，保证装配后同轴度偏差不超过0.05mm，避免高速行驶时出现径向跳动；周围均匀分布的螺栓孔，按照常规乘用车5孔安装布局设计，孔位分度圆直径匹配主流A级、B级家用车的轴头参数，安装面设计有平整的贴合止口，保证轮毂与刹车盘、轴头端面完全贴合，避免装配后出现应力集中导致的螺栓松动。轮辋部分的轮廓按照标准轮辋轮廓设计，胎圈座的角度、凸缘的高度都严格匹配对应规格的真空轮胎安装要求，轮辋的宽度适配17-18英寸区间的民用轿车轮胎，气门嘴孔预留位置在轮辐间隙对应的轮辋侧壁，避开辐条遮挡位置，方便后期充气、胎压监测模块的安装与维护。

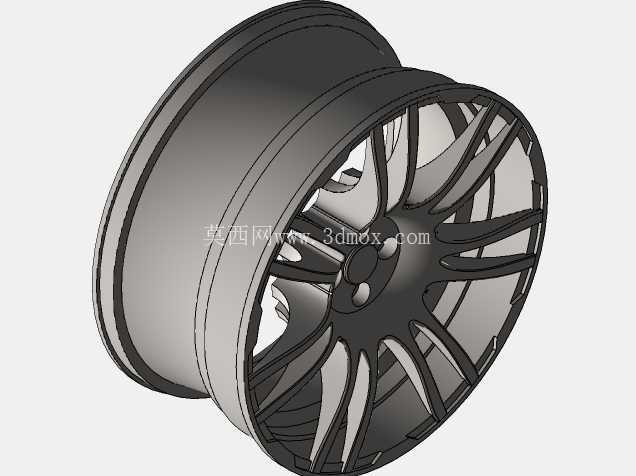

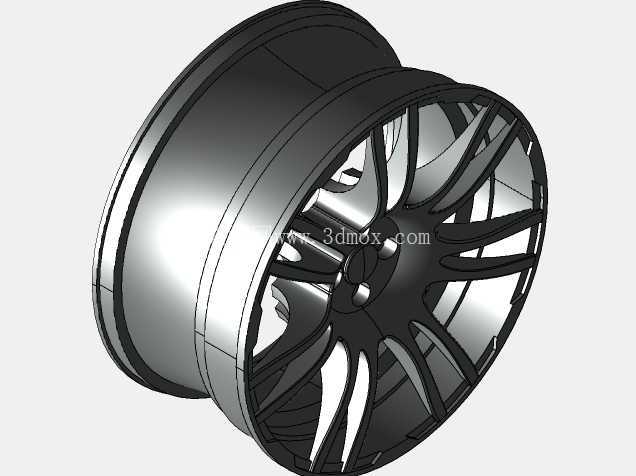

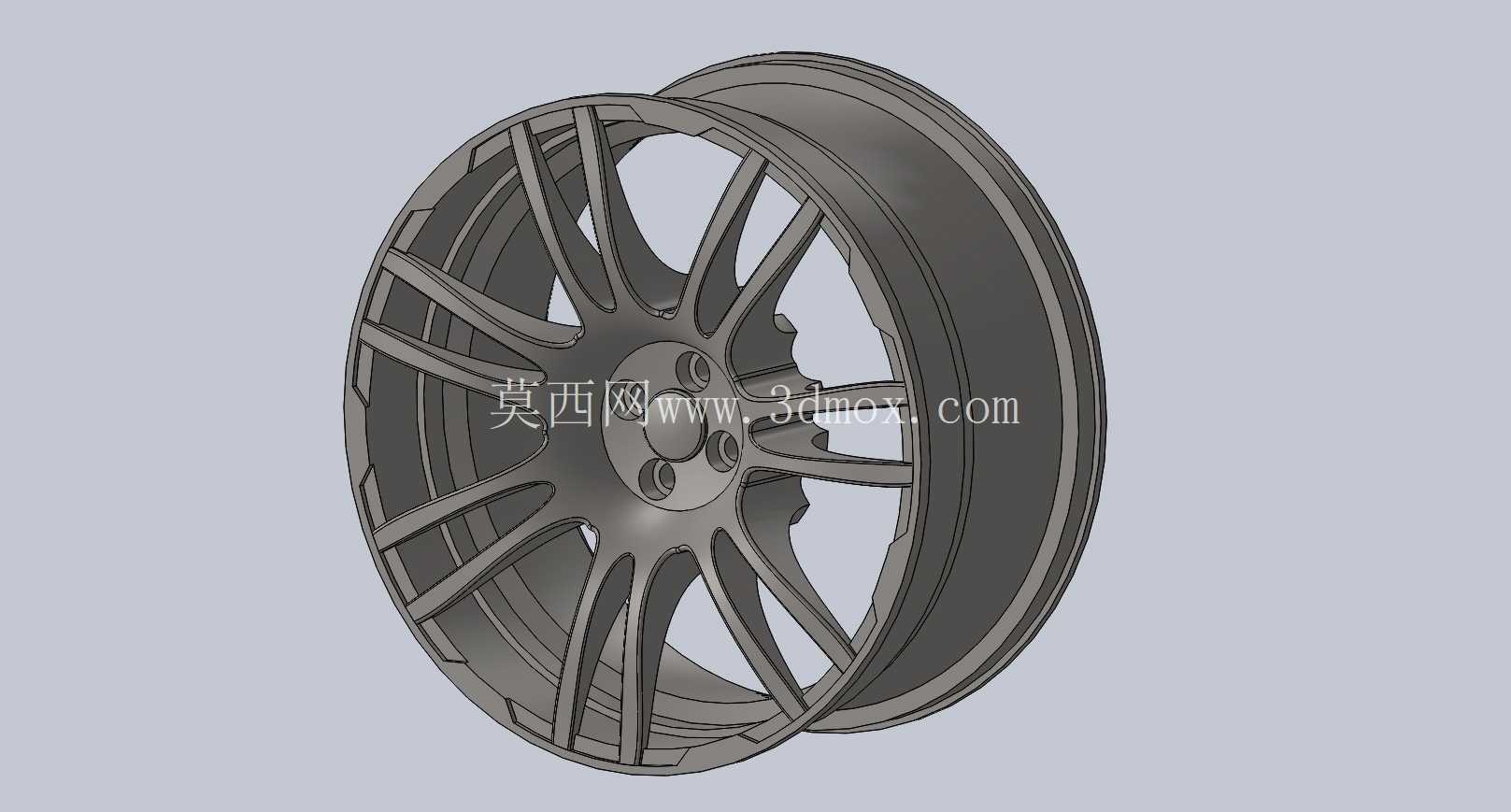

　　设计思路上，采用了十组双辐条的布局结构，这种结构相比等厚的整面轮盘，首先能大幅降低轮毂自身的转动惯量，车辆加速、制动时的动力损耗更小，同时辐条之间的大间隙可以给刹车系统留出足够的通风空间，日常连续制动时，刹车卡钳与刹车盘产生的热量可以通过辐条间隙快速随气流散出，避免刹车热衰减。辐条的截面采用变厚度设计，靠近轮心安装座的位置厚度更大，承载应力集中的区域做了圆弧过渡，避免直角结构带来的应力断裂风险，靠近轮辋的位置厚度逐渐收窄，在保证整体结构强度的前提下尽可能削减非必要的材料重量，实现轻量化目标。轮辐表面做了等曲率的曲面过渡，没有突兀的棱角，一方面是降低行驶时的风阻紊流，另一方面也减少应力集中点，提升轮毂的抗疲劳强度，日常经过颠簸路面、过减速带时，冲击载荷可以顺着辐条的曲面均匀传递到整个轮辋结构，不会在局部位置出现应力过载。

　　实际应用场景中，这类轮毂主要适配家用乘用车、入门级运动轿车的行走系统，既可以满足日常城市通勤、高速行驶的承载需求，也能适配轻度的非铺装路面行驶场景。轮毂的轮缘位置做了加厚的防脱设计，当轮胎遭遇低胎压行驶、快速过坑的极端情况时，加厚的轮缘可以避免轮胎胎圈从轮辋上脱出，提升行驶安全性。在做三维建模过程中，整个轮毂的曲面都做了G2连续的曲率处理，后期如果需要做数控加工、铸造模具开模，曲面的顺滑度可以直接满足加工要求，不需要额外做曲面修复；安装面的所有孔位都做了拔模角度处理，适配低压铸造的生产工艺，拔模斜度控制在1.5度，既方便铸件脱模，也不会影响最终的装配尺寸精度。

　　从结构强度验证的角度，这个轮毂的辐条布局可以满足径向载荷12000N、弯曲疲劳载荷7000N·m的测试要求，对应整车整备质量1.8吨以内的车型都可以适配，轮辋的径向跳动量设计值控制在0.3mm以内，端面跳动量控制在0.25mm以内，保证高速120km/h行驶时不会出现方向盘抖动的问题。轮辐背面设计有均匀分布的减重槽，在不降低结构强度的前提下进一步降低自重，相比同尺寸的铸铁轮毂重量可以降低40%左右，有效降低簧下质量，提升车辆的悬挂响应速度与操控性能。另外，轮毂的中心孔周围预留了平衡块安装的位置，不管是粘贴式平衡块还是卡扣式平衡块都有足够的安装空间，后期轮胎动平衡调整时不需要额外打磨结构。
