苏利多博兹交流稳压电气盒壳体结构

　　该电气盒壳体主要面向交流稳压、小型电源变换以及低压电控回路的现场安装需求，常见于设备控制柜内部、生产线辅助电源单元、实验台配电模块以及老旧稳压装置替换改造场景。壳体本身承担电气隔离、元件承载、接线防护和外部固定等作用，内部可容纳稳压相关电路板、接线端子、小型变压器或电感组件，也可根据实际布置放入熔断器、开关电源模块、接地排等附件。

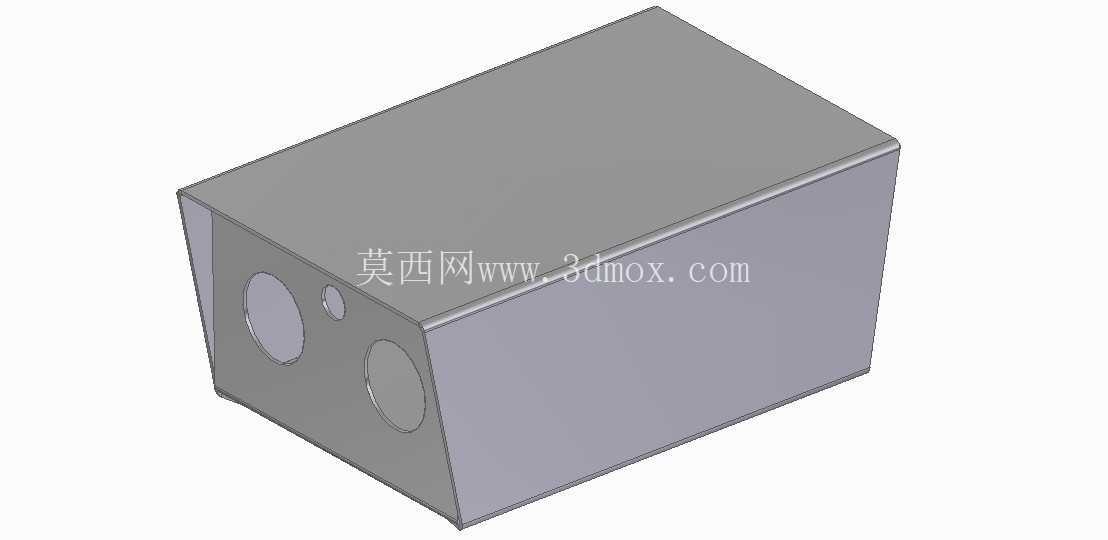

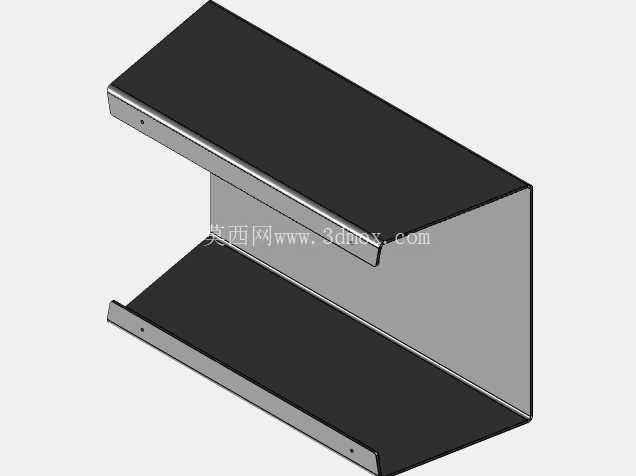

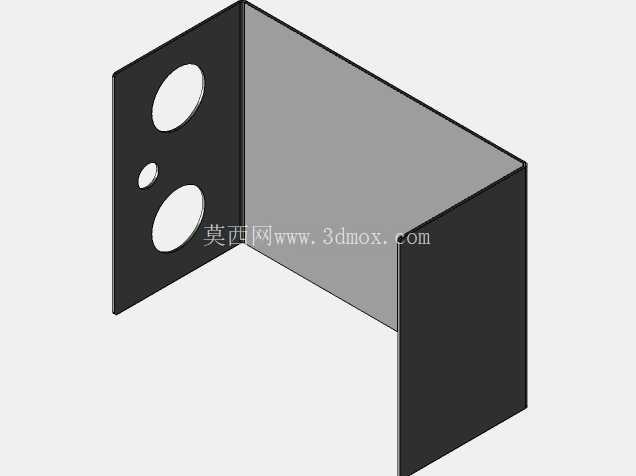

　　从结构形态看，模型呈现为近似长方体的封闭金属盒体，边角采用折边与圆角过渡，既保留钣金件加工时的折弯连续性，也减少尖锐棱边对装配人员和线缆绝缘层的损伤。盒体一侧预留多个圆形开孔，孔径存在明显差异，较大孔位可用于电缆引入、连接器安装或通风散热组件布置，较小孔位则适合按钮、指示灯、接地端子或辅助线缆穿过。开孔位置集中在同一端面，便于现场接线时统一走线方向，减少线缆在盒内交叉缠绕。

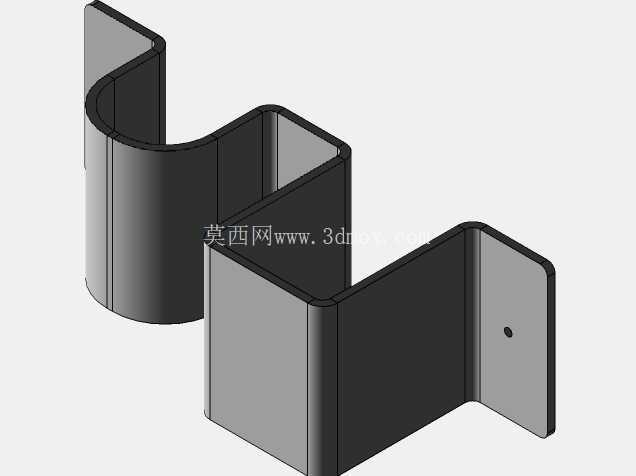

　　设计思路上，这类壳体优先考虑的是装配可达性与防护可靠性。盒体外形规整，六个面之间关系清晰，适合通过薄板折弯、焊接或螺钉拼接形成稳定腔体。侧壁具有一定厚度表现，在三维结构中能够体现钣金折弯后的刚性；顶面和侧面面积较大，可为内部元器件提供安装平面，也可在后续细化中增加压铆螺母、翻边孔、加强筋或散热孔。对于稳压类电气装置而言，壳体不仅是外罩，还需要在元器件发热、电磁干扰和现场粉尘之间取得平衡，因此封闭面与开孔面的分区十分关键：大面保持连续，用于防护和屏蔽；接线端面集中开孔，用于操作和维护。

　　在安装边界方面，长方体外形有利于在柜内并排布置，也适合贴板安装或嵌入小型设备机架。设计时需要在盒体外侧预留固定耳、底脚或背部安装孔的位置，若采用背部贴装，则应保证盒体与安装板之间留有少量间隙，避免凝露直接贴合金属面；若采用螺钉底脚固定，则底脚高度应兼顾线缆弯曲半径和盒体散热空间。前端开孔中心距、孔边到盒体边缘的距离以及孔与孔之间的壁厚，都需要结合所选电缆接头、按钮座或连接器法兰尺寸复核，避免出现孔距过近导致螺母无法锁紧、密封垫圈压接不完整等问题。

　　实际选型和建模时，应先根据内部稳压模块的外形、端子排数量和线缆直径确定盒体容积。盒内高压侧与低压侧若需要分隔，可在腔体中增加绝缘隔板或独立安装槽；若发热元件功率较大，则不能只依赖封闭壳体自然散热，应在侧面或顶面补充通风孔、风扇孔位，或将发热器件靠近开孔面安装。外部电缆进入处通常配合防水接头、锁紧螺母和密封圈使用，因此模型中的圆孔不宜只按线缆外径确定，而应按接头螺纹公称尺寸和安装孔径预留。

　　从三维工程应用角度看，该结构适合作为电气外壳设计的基础件：外形简单但工程约束明确，能够用于钣金展开校核、开孔干涉检查、柜内布局验证以及装配演示。后续细化时可补充盒盖与底盒的分件关系、螺钉孔位置、折弯半径、内翻边以及接地标识位置，使模型从外观壳体进一步转化为可加工、可装配的电气箱体结构。
