精密注塑模具结构三维设计方案

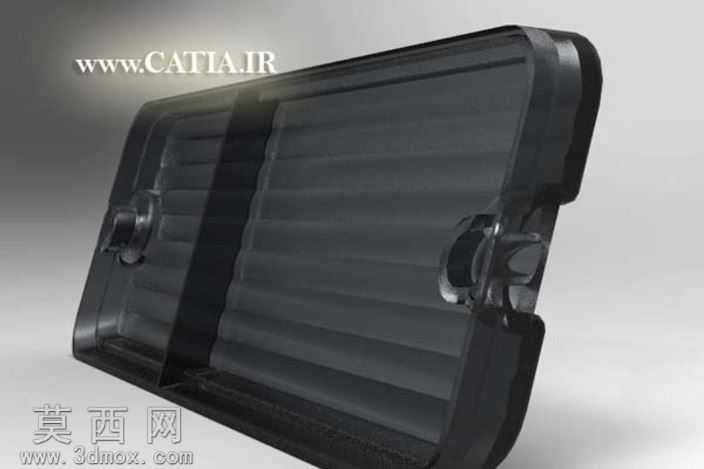

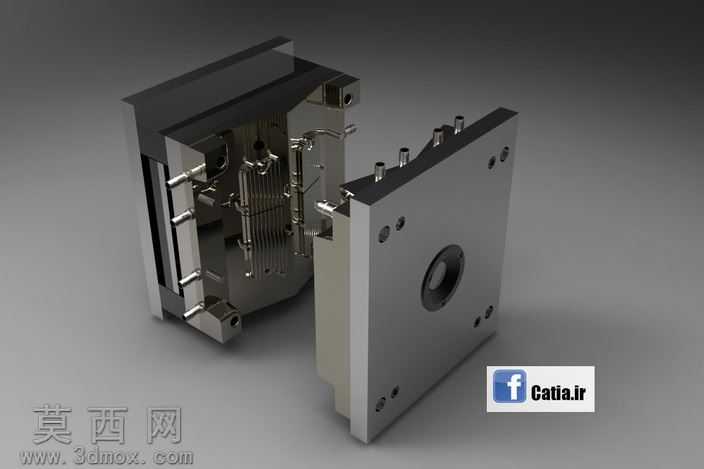

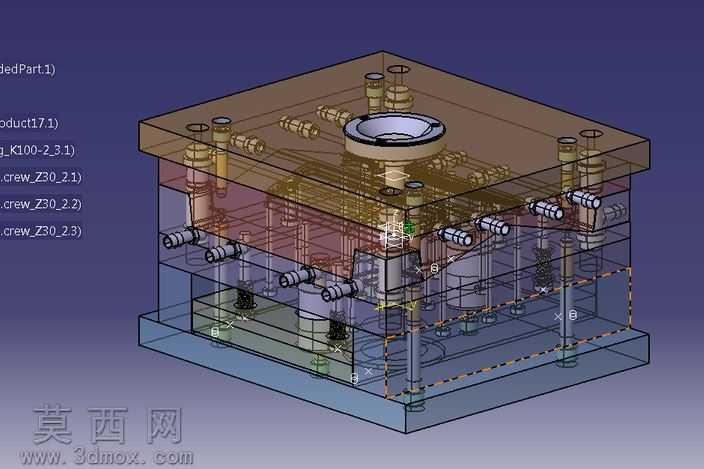

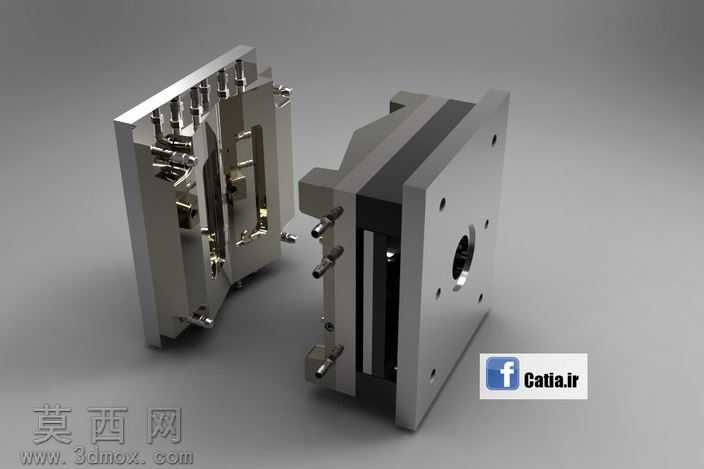

本套注塑模具采用三维参数化建模方式完成全结构设计，建模过程中严格遵循注塑模具设计规范，对模架、型腔、型芯、浇注系统、冷却回路、顶出机构、导向定位组件进行了1:1等比例还原。建模阶段优先完成模具整体分型面的构建，通过对产品外观面与结构面的拔模角度校验，修正了局部倒扣区域的脱模角度，确保开模过程中产品不会出现粘模、拉伤问题。材质赋予阶段针对不同模具部件匹配了对应工业材质属性：模架部分采用45号钢的哑光金属材质，还原调质处理后的钢材表面质感；型腔与型芯部分采用S136模具钢材质，添加了镜面抛光后的细微反光效果，精准呈现精密模具加工后的表面状态；冷却水道、紧固螺丝、导柱导套等标准件分别匹配了对应金属材质，通过粗糙度参数的差异区分不同加工工序的表面特征。渲染阶段采用工业产品展示常用的三点布光方案，主光源模拟车间柔光环境突出模具金属质感，辅助光源补亮模具内部结构的暗部细节，轮廓光勾勒模具分型面的拼接边界，清晰展示动模与定模的合模定位关系。结构设计上，这套模具采用两板模标准模架结构，浇注系统采用侧浇口进料方式，可保证熔融塑料快速均匀填充型腔；冷却回路采用环绕式布局，进出水接口设置在模具外侧，可实现成型过程中的快速均温冷却，缩短产品成型周期；顶出机构采用顶针与顶块结合的方式，顶出力分布均匀，避免产品顶出变形；导向组件采用导柱导套配合精定位块的结构，合模过程中可实现二次定位，保证型腔与型芯的同轴度，减少成型产品的飞边问题。设计过程中对模具的开模行程、顶出行程进行了运动仿真校验，确认各机构运动过程中无干涉，可满足实际注塑生产的装配与使用要求，整套模型结构完整，细节还原度高，可用于模具结构学习、生产参考等场景。
