12腔医疗耳镜窥镜注塑模具设计

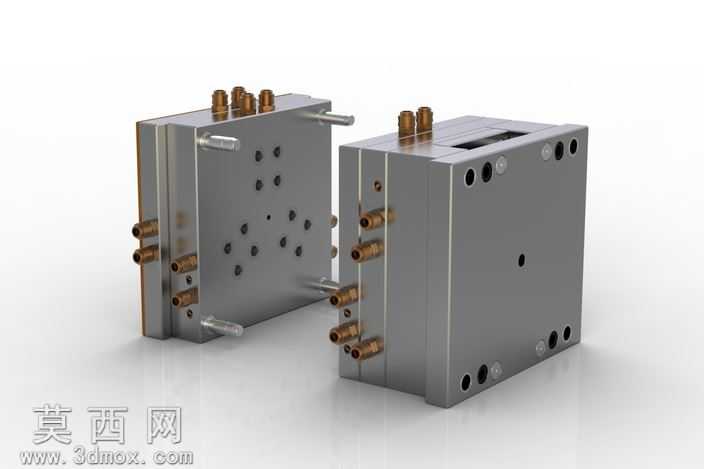

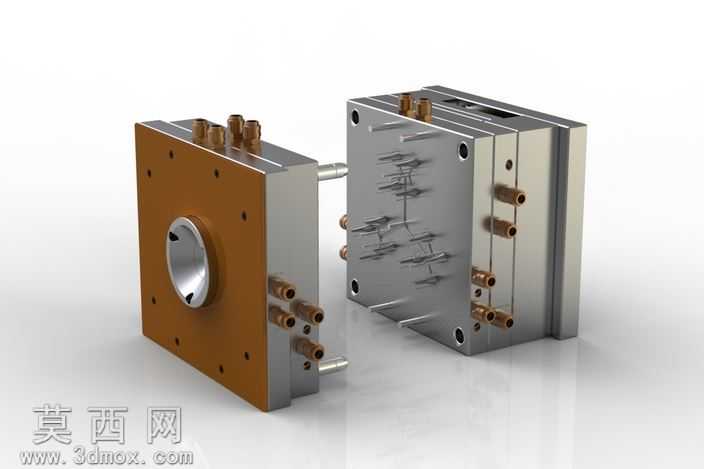

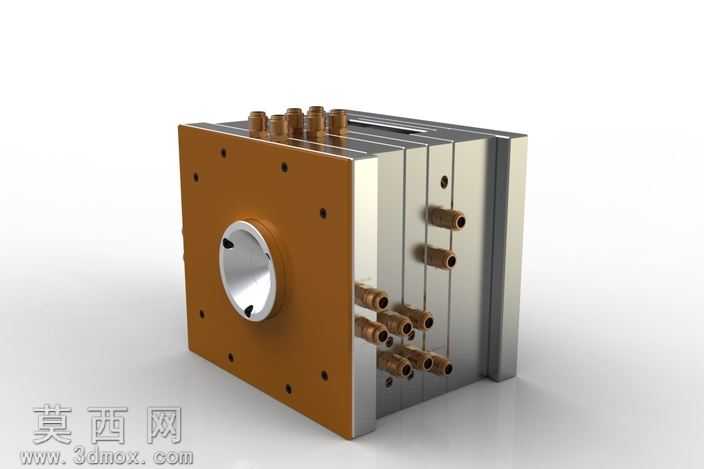

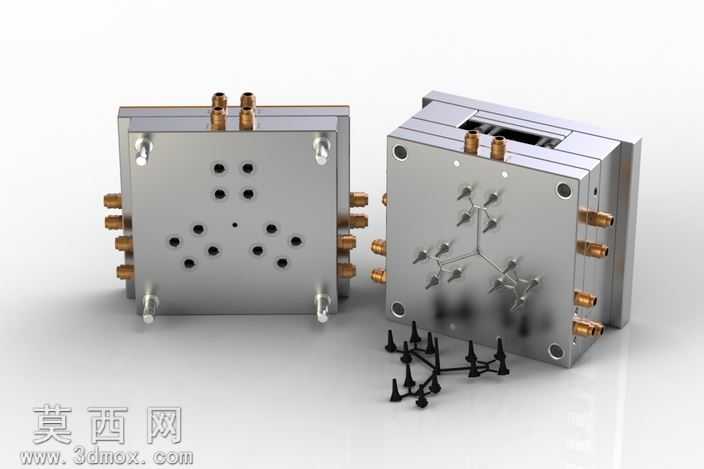

本作品为12腔耳镜窥镜精密注塑模具三维设计成果，建模阶段采用参数化设计逻辑完成整体结构搭建，首先针对耳镜窥镜这类小型医疗塑料配件的结构特征，规划12腔平衡式型腔排布，确保注塑过程中各型腔进胶均匀、成型周期一致，避免出现多腔注塑常见的填充不均、飞边、缺胶等成型缺陷。建模过程中对模具的核心功能结构做了精细化还原：定模侧完成型腔镶件的拆分设计，对应12个产品的成型轮廓做高精度曲面拟合，保证耳镜窥镜薄壁结构的成型精度；动模侧完成型芯、顶出机构的布局设计，针对产品细小的尖端结构做镶件式顶出设计，避免顶出过程中产品出现变形、断裂问题。冷却系统采用环绕式水路布局，在定模、动模模板以及型腔型芯镶件中布置多组冷却回路，搭配铜制水嘴结构，保证模具工作过程中温度均匀可控，缩短注塑冷却周期，提升生产效率。流道系统采用自然平衡的树枝状分流道设计，从主流道向12个型腔均匀分流，进胶点选择在产品非外观面的隐蔽位置，避免进胶痕迹影响医疗配件的外观与使用性能。导向定位结构采用高精度导柱导套配合，同时在模板四周布置精定位结构，保证合模过程中动定模的对位精度，避免出现错腔、偏心等问题，保障产品的成型尺寸精度。渲染阶段采用金属材质模拟模具钢材的加工质感，对冷却水嘴做铜质金属材质区分，对成型出的耳镜窥镜产品采用黑色医疗级塑料材质表现，清晰展示模具开合状态下的结构关系与成型效果，整体结构完整，各部件装配关系清晰，可直观展现多腔精密医疗模具的设计逻辑与结构细节，能够为同类小型医疗注塑配件的模具设计提供清晰的结构参考。
