塑料勺子注塑模具型腔结构设计

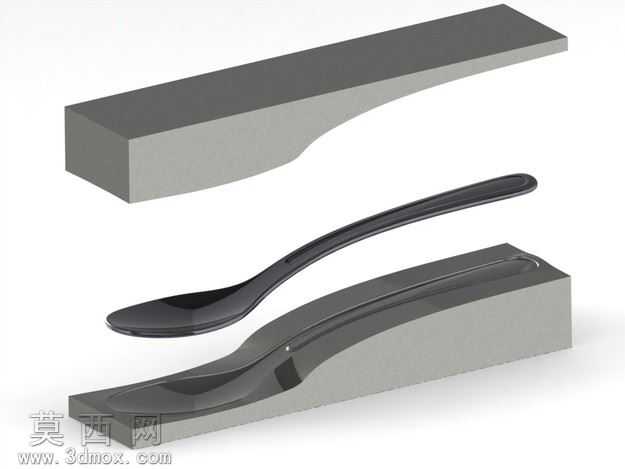

本作品为塑料勺子的注塑模具型腔三维设计，建模过程依托三维参数化设计软件完成，整体采用自上而下的设计思路，先完成勺子成品的曲面造型构建，再基于注塑成型的工艺要求反向推导型腔的结构尺寸，确保合模后型腔轮廓与勺子外形完全贴合，无错位、间隙偏差。建模阶段重点处理勺子勺头的圆弧曲面与勺柄的过渡衔接区域，通过曲面放样、曲率检查、实体修剪等操作，保证型腔内壁的曲面曲率连续，无尖锐棱角、折面等会导致注塑件出现应力集中、脱模卡滞的缺陷。材质渲染部分，模具型腔主体采用模具钢材质表现，赋予高抛光金属材质属性，还原模具钢经过精磨、抛光后的金属光泽与表面质感，勺子成型区域的型腔表面做镜面效果处理，对应注塑成型后塑料勺子的光滑外表面，上下模的分型面做清晰的边线处理，明确展示模具的开合模分模位置，分型面沿勺子外形轮廓延伸出足够的封胶宽度，避免注塑过程中出现溢料、飞边问题。结构设计上，该套型腔为简化结构设计，未额外设置浇口套、冷却水道、顶出机构等附属结构，仅保留核心的勺子成型腔体，适合作为基础注塑模具结构的教学参考案例，型腔的壁厚根据注塑压力需求做均匀化处理，避免壁厚差异过大导致模具受力不均产生变形，上下模的导向定位位置做了简化示意，保证合模时型腔能够精准对位，不会出现错模导致的勺子成型轮廓偏移。设计过程中充分考虑塑料熔体的填充流向，型腔的进料位置预留了简化的进料口衔接位，能够让塑料熔体平稳填充整个腔体，减少填充过程中产生的气泡、缺料、熔接痕等注塑缺陷，整体模型结构简洁明了，曲面过渡顺滑，装配关系清晰，能够直观展示注塑模具型腔与成品件的对应成型关系，可用于注塑模具入门结构认知、基础分模操作练习、简单注塑件模具设计参考等场景，模型经过干涉检查，上下模合模状态下无结构干涉，开模行程满足勺子的脱模距离需求，不会出现开模时刮伤成型件表面的问题。
