Artex345遥控开关面板开孔定位结构

项目分类:通用五金配件 发布时间:2024-11-09 ID:789394
  • Artex345遥控开关面板开孔定位结构

  在小型机载控制盒、仪表台改装和紧凑型电控面板设计中,开关本体往往不是单独裸露安装,而是通过一块折弯或平板式安装板嵌入控制台。Artex 345遥控开关对应的切口结构,重点不在于复杂曲面造型,而在于把开关外轮廓、固定孔位、避让边界和面板装配关系表达清楚,使加工人员能够依据二维开孔图直接完成板材下料、钻孔和铣槽。

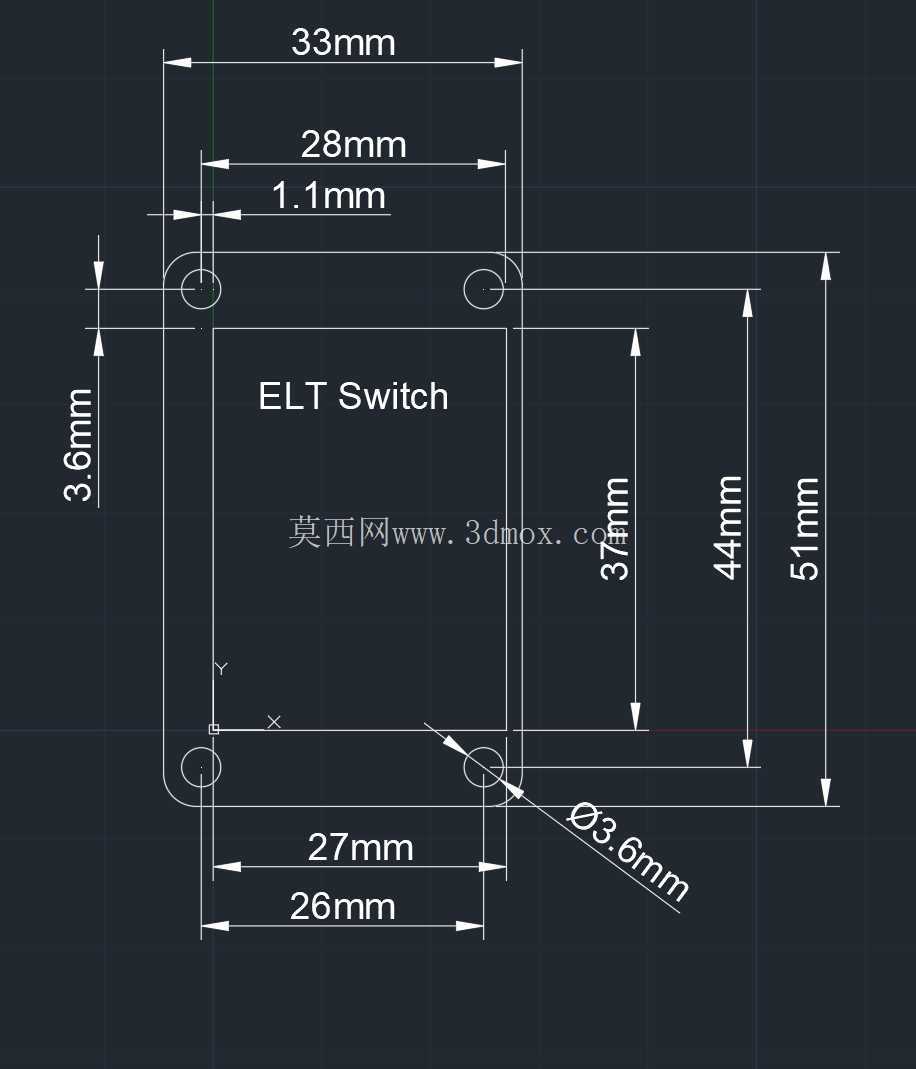

  该结构的实际用途集中在遥控开关的面板嵌入安装。面板中央区域需要为ELT Switch留出矩形安装窗口,窗口周边保留足够材料承载开关壳体。图中主开孔宽度方向取28mm,高度方向取37mm,这一组尺寸决定了开关主体穿过面板的基本边界。外围轮廓宽度为33mm,总高度为51mm,说明面板或折弯边在开关外侧仍有一圈安装余量。对于薄板件而言,这个余量不能随意缩小,否则铣削开口后边缘刚度不足,螺钉锁紧时容易产生局部翘曲。

  固定孔采用四个角部布置方式,孔直径为3.6mm,适合穿过小型螺钉或作为自攻螺钉底孔使用。孔位并非贴在开孔边缘,而是与矩形窗口保持一定距离,这样既能避开开关壳体侧壁,又能让压紧力作用在面板有效承载区域。下部孔组的横向定位尺寸为27mm,底部到孔中心的相关边界为26mm;左侧边到孔中心的距离为3.6mm,上部孔与边缘之间还标注有1.1mm的细部位置关系。这些尺寸在建模时需要分层处理:外形轮廓用于板材边界,开孔轮廓用于切除,孔中心则应建立为独立草图点,便于后续工程图中标注坐标。

  从设计思路看,这类面板件应优先采用草图驱动建模。先在基准面上绘制外轮廓和中央矩形切口,再按四角孔位绘制圆,随后使用切除命令生成通孔。若实物面板带有折弯边,则需要在平板状态下确认开孔位置,再通过折弯特征成型;因为折弯线附近的孔位会受展开系数和折弯回弹影响,不能只依据三维成品状态直接加工。图中左侧竖向3.6mm尺寸提示孔中心到侧边的距离较近,加工时应注意孔壁到板边的最小厚度,避免钻孔后出现开裂或边缘崩缺。

  安装边界方面,44mm和51mm两组高度尺寸反映了不同参考基准下的控制范围。37mm对应开关功能窗口,44mm可理解为孔位或内部避让区域的高度,51mm则是整体外形高度。结构工程师在复核时不能只看最大外形,而要把开关穿板区域、螺钉固定区域和手操作空间分别校核。面板前方还要预留按键或拨杆动作空间,后方则要预留接线、线束弯曲和维护插拔空间。若该面板安装在飞机、车辆或实验设备的紧凑仪表舱内,后侧间隙不足会导致线束被压在开关壳体上,长期振动后存在磨损风险。

  三维建模过程中,建议将开孔草图、孔位草图和外形草图分开管理。中央矩形切口属于高关联特征,后续若开关型号更换,只需替换窗口尺寸和孔距;四角孔位可通过镜像或阵列保持对称,但在输入尺寸前必须确认图纸基准,避免把外形边误认为孔位基准。板材厚度虽未在图中作为主要尺寸展开,但实际装配中会影响开关卡爪、螺母压紧和螺纹啮合长度,选型时应与开关厂家安装说明共同核对。

  该结构适用于教学练习、面板加工图复核以及小批量电控台改装。它体现的是典型薄板安装件的工程逻辑:用简洁轮廓满足功能穿过,用均布孔位保证固定可靠,用明确边距控制加工强度,用分层尺寸把外形、窗口和紧固件位置区分开。完成模型后,可直接生成DXF/DWG类展开图供激光切割或数控铣削使用,也可在装配体中把开关模型装入切口,检查干涉、间隙和螺钉连接路径。
