涡轴动力大型无人直升机结构设计

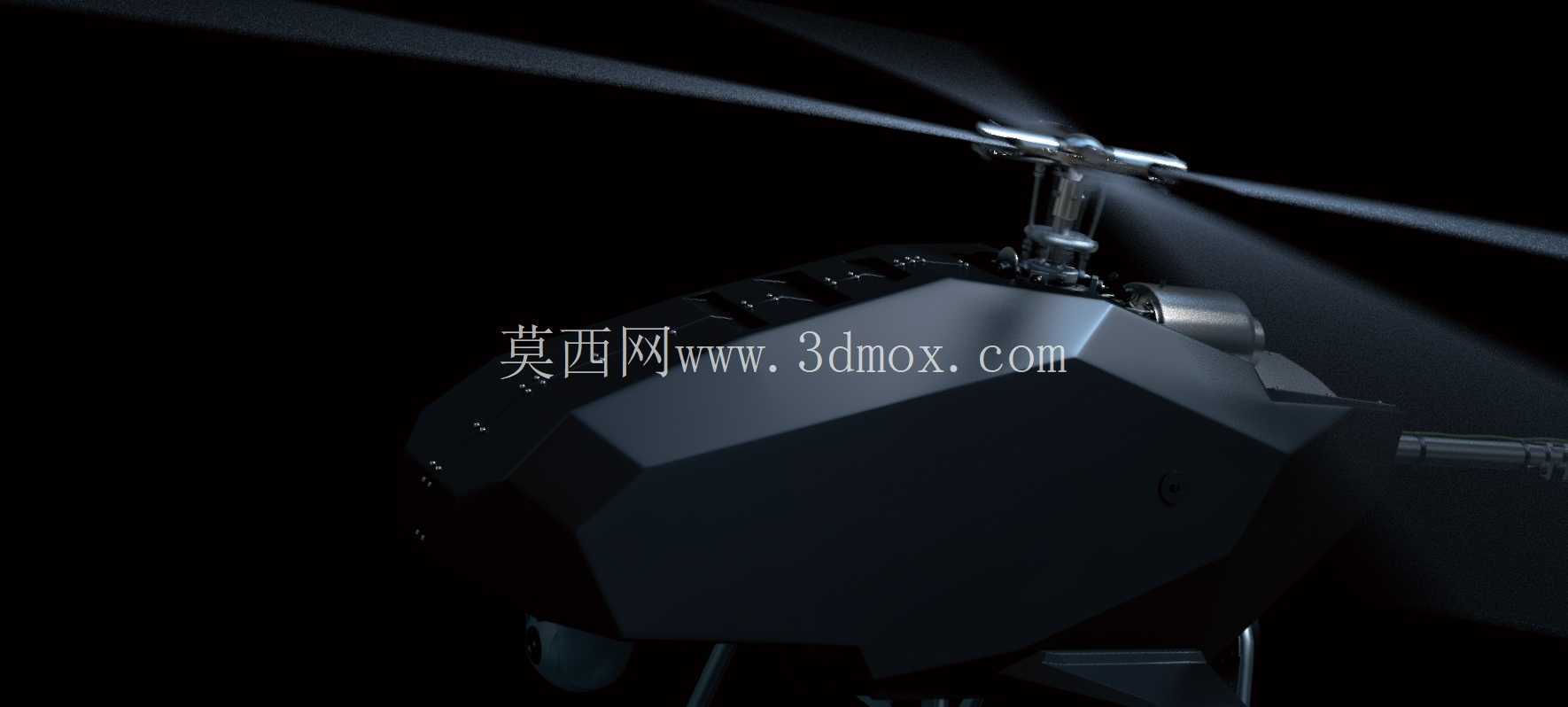

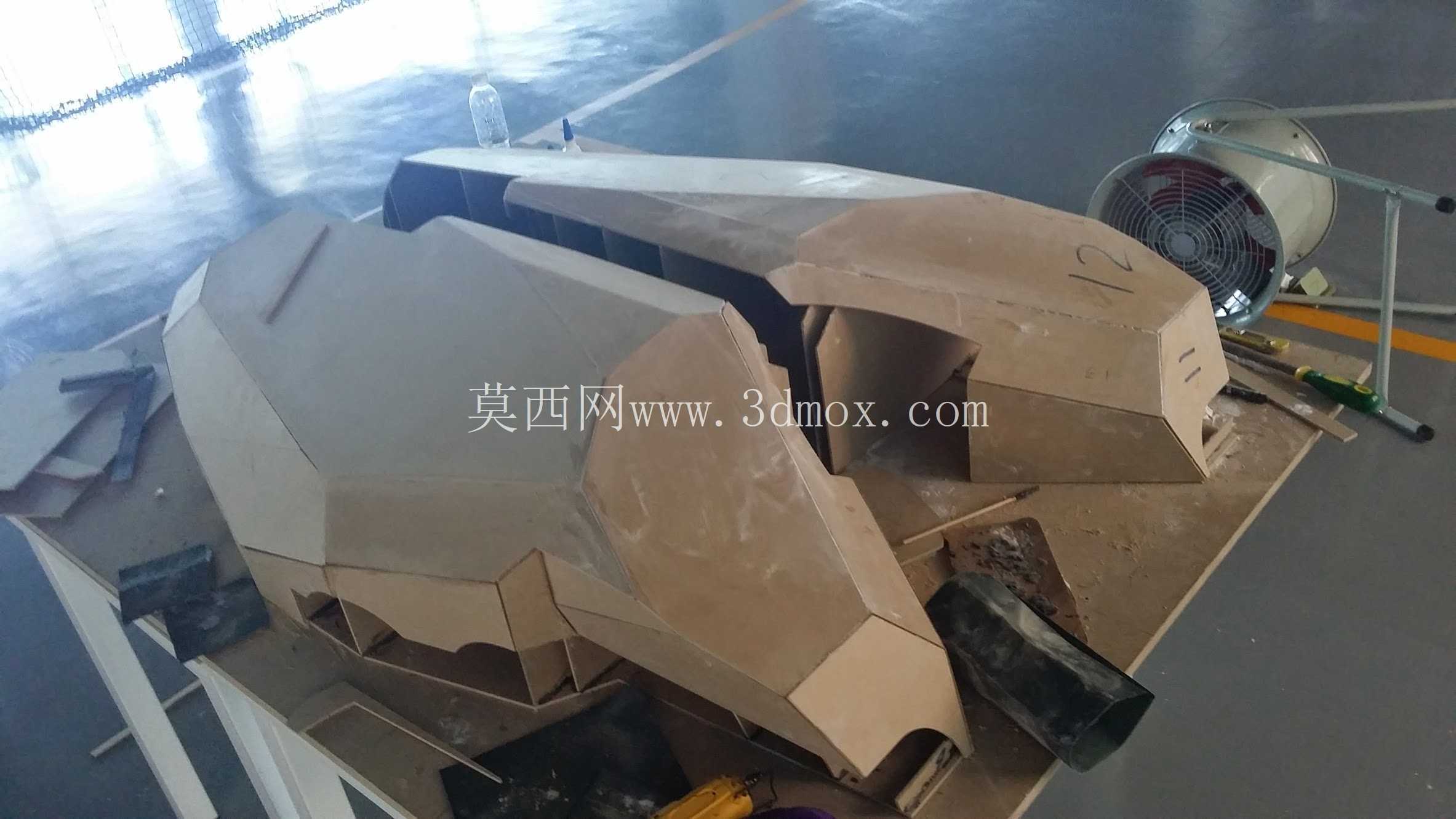

　　这套三维结构围绕中大型无人直升机的总体布置展开，核心采用涡轴喷气式动力路线，区别于常见电动多旋翼和小型油动直升机，整机更偏向长航时、大载荷的任务平台。机身主体没有沿用圆润蒙皮造型，而是以多面体折面构成，这种处理在工程上并非单纯追求外观：折面壳体能够在较少曲面成型工装的情况下提升板件抗弯刚度，也便于复合材料铺层或金属蒙皮分块加工；棱边走向同时兼顾内部设备舱的分隔，使飞控、电源、燃油、任务载荷等区域能够沿机身纵向有序布置。

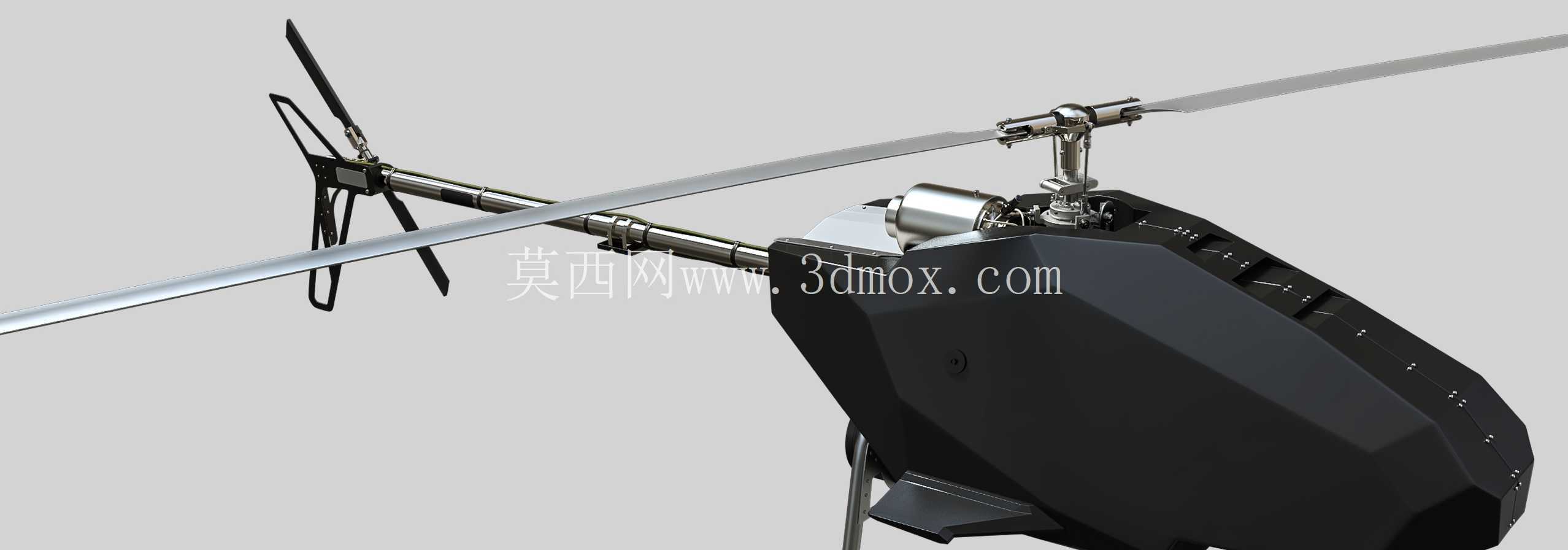

　　旋翼系统是建模中最需要控制装配关系的部分。主旋翼采用双桨叶布局，桨毂、挥舞铰、变距机构和主轴逐级串联，主轴从机身顶部减速器输出端向上伸出，周围保留桨毂摆动和拉杆运动所需的环形空间。主桨叶细长，旋转直径远大于机身宽度，因此在整机布置时必须明确静止状态与旋转包络：桨叶扫掠面内不能布置天线、支架或维护口盖，机身两侧设备也不能侵入桨盘下方的气动扰动区。尾梁从主机身后段细长延伸，末端设置尾桨、尾撑和垂直安定结构，尾桨用于平衡主旋翼反扭矩并提供航向控制，其位置高度和侧向间距需要避开主旋翼下洗流，同时保证尾梁在振动载荷下具有足够的扭转刚度。

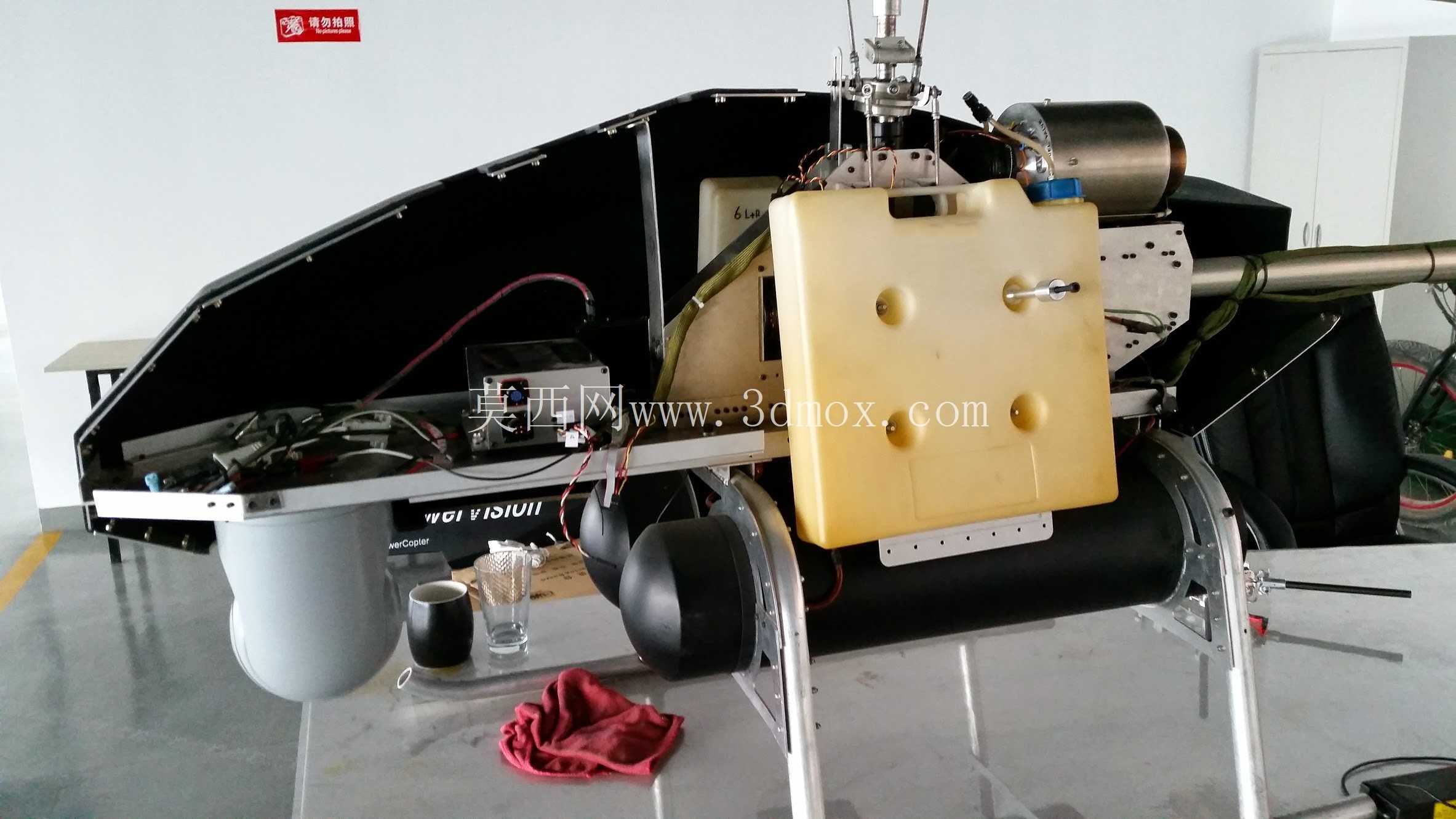

　　动力传动路径在方案中体现为涡轴发动机、减速装置、主旋翼轴和尾桨传动的协同。涡轴动力的优势在于功率密度高、持续工作能力强，适合山区物资投送、管线巡检、边境巡查、应急通信中继、海事监测和农林作业等场景。与电机直驱方案相比，涡轴发动机对进气、排气、散热和减振的要求更高，因此机身顶部及侧后区域需要预留发动机安装架、排气管路和冷却风道。发动机工作产生的高频振动不能直接传入飞控舱，模型中主机架、发动机架和旋翼支承结构应形成明确的承力路径，关键连接点适合布置减振垫或弹性支承。

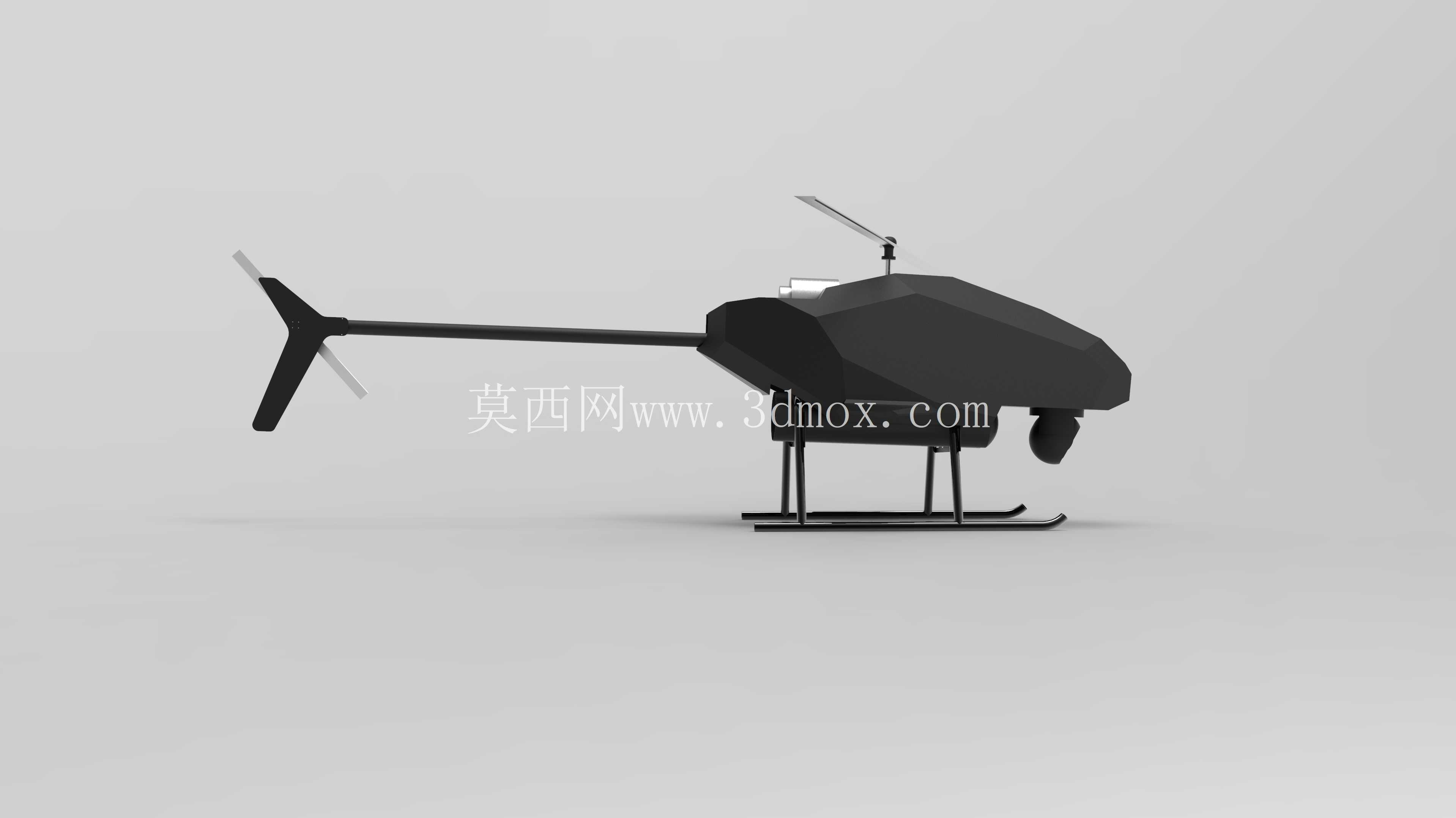

　　起落与地面支撑部分采用外露支架形式，重点是限制着陆时的姿态变化。大型无人直升机空重和任务载荷都较高，起落架宽度不能过窄，否则侧向着陆或甲板起降时容易倾翻；机腹下方则要保留任务吊舱、光电云台或货运挂点的安装空间。机身下部折线较宽，内部可设置燃油箱和航电舱，外部可扩展挂载梁。实际选型时，主旋翼直径、尾梁长度、发动机功率和最大起飞重量需要联动校核：旋翼直径决定悬停效率和需用功率，尾梁长度影响尾桨力臂，机身截面则决定设备装载与维护开口。

　　从三维建模角度看，该作品对飞行器结构设计者的参考价值在于把外形包络、旋翼机构、尾梁传力、动力舱布置和载荷扩展放在同一装配中检查。主桨毂的小行程运动、尾桨拉杆间隙、发动机维护拆装方向、机身舱门开启范围以及起落架触地姿态，都需要在数模中通过截面和运动包络反复确认。折面机身虽然降低了曲面建模难度，但对相邻板件夹角、内部骨架定位和外部分段接缝提出了更高要求；若后续进入详细设计，还应在主梁、尾梁接头、旋翼支座和发动机安装节等位置补充加强肋、螺栓孔位和检修空间，使概念外形进一步转化为可制造、可维护的无人直升机结构方案。
