米格21超音速喷气式歼击机整机结构

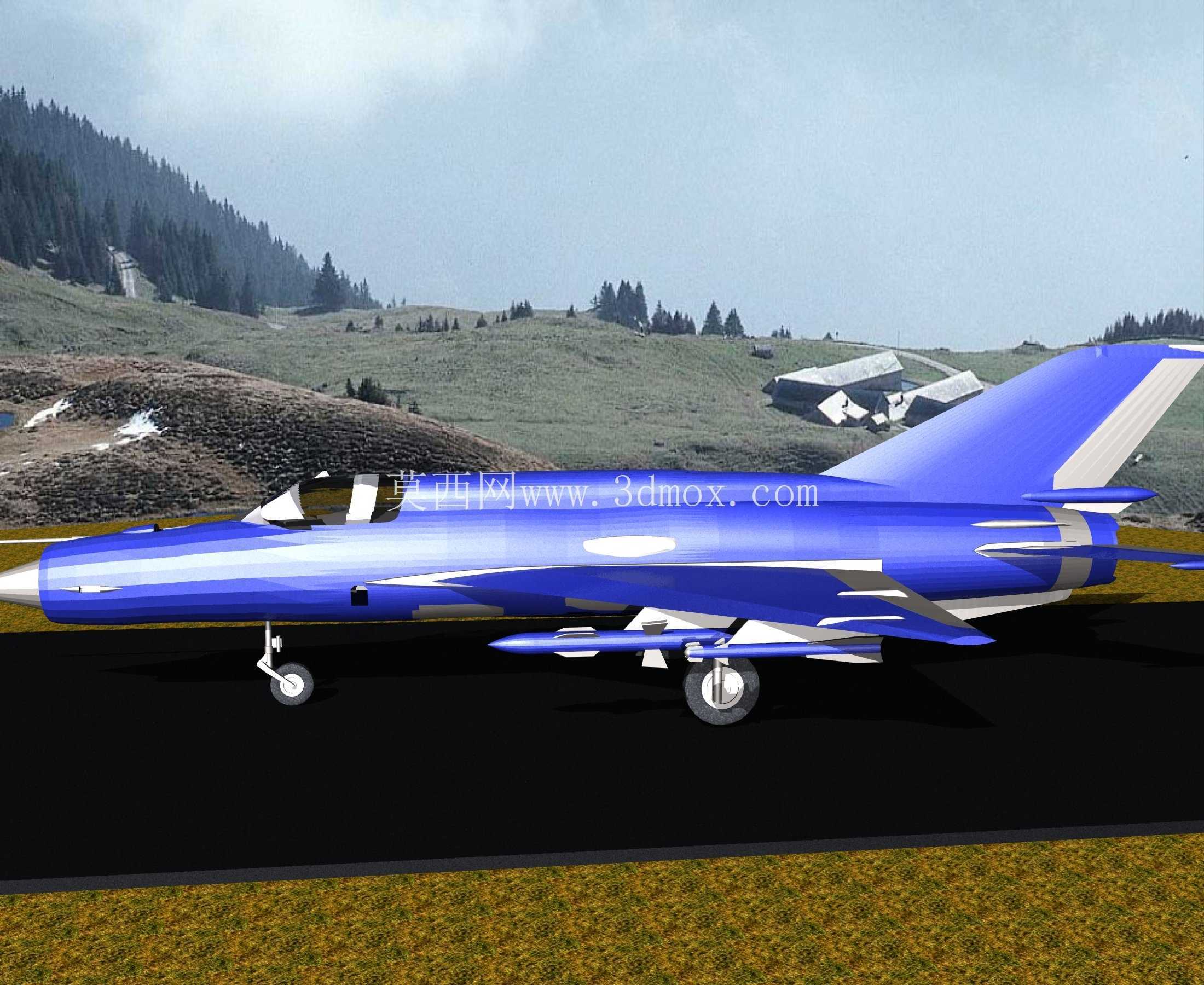

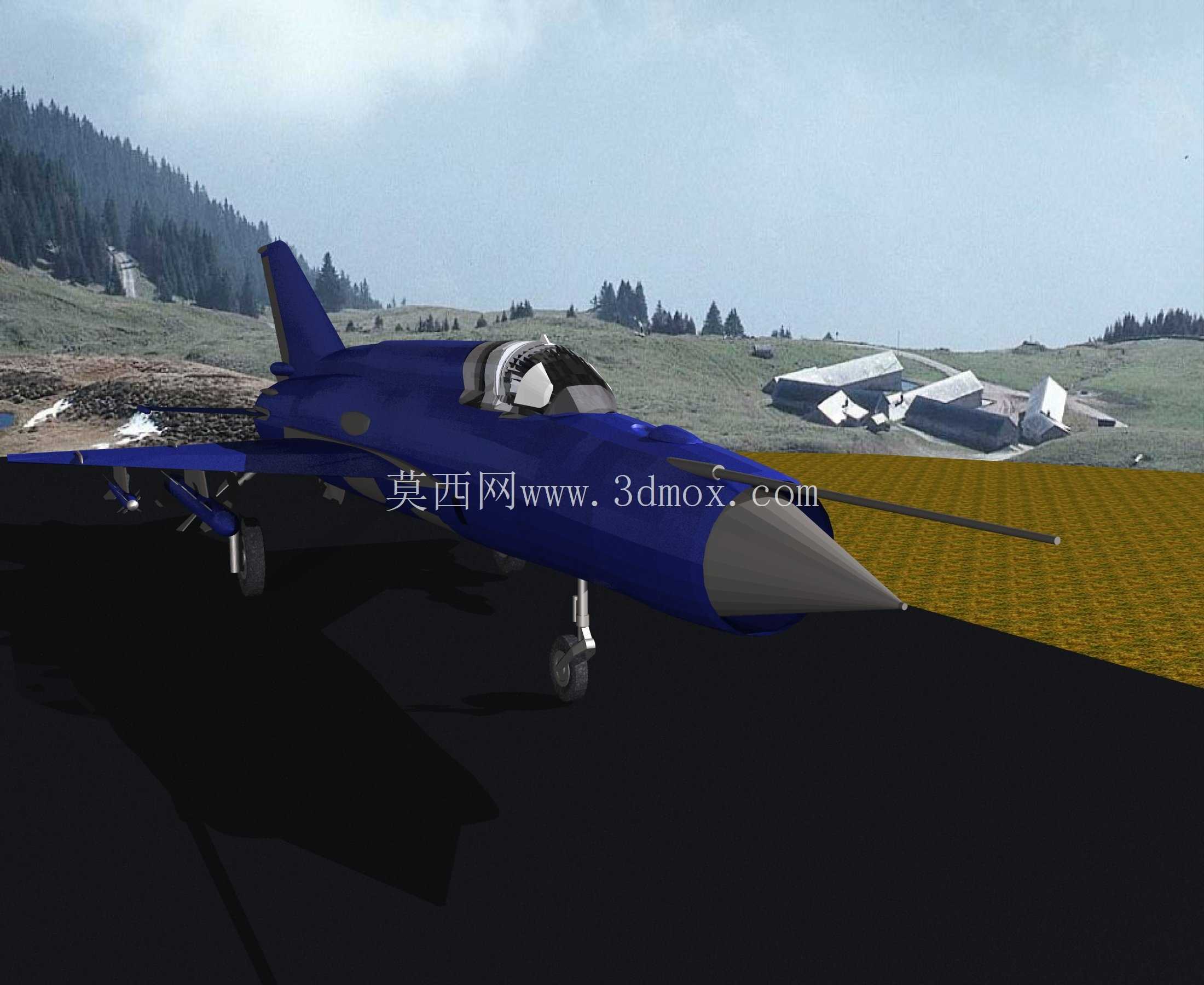

　　这款三角翼超音速歼击机的整机三维结构，还原了前线轻型制空战机从气动外形到机载布置的完整工程形态，这类机型最初围绕前线机场短距起降、高速截击、近距离空战的核心需求开发，在全球多个国家的空军装备序列中承担过要地防空、空中巡逻、对地支援、飞行员高教改装等任务，三维建模过程中优先还原了量产机型的真实布局逻辑，没有做外观简化处理。整机采用机头进气的经典气动布局，细长圆柱形机身从前到后依次布置进气道、航电舱、座舱、燃油舱、发动机舱与尾喷段，机身中段设置大后掠三角翼，无水平尾翼，后机身布置单块大后掠垂直尾翼，翼下预留多组外挂挂点，可挂载副油箱、火箭弹、航空炸弹与近距空空导弹，机身下部前三点式起落架布局清晰，前起落架为单轮结构、

　　主起落架为宽距单轮承重结构，起降时可完全收纳入机身与机翼根部舱段，减少高速飞行时的气动阻力。从结构设计思路来看，这类轻型战机的研发核心是在有限发动机推力条件下平衡高速性能、机动能力与前线维护便利性，三角翼的选用能够在较小机翼厚度下获得足够结构强度，同时降低超音速飞行时的波阻，机翼后掠角度匹配战机两马赫级最大飞行速度的气动需求，翼身过渡段做平滑修形，避免气流在大迎角机动时出现过早分离；机头进气道内部设置中心激波调节锥，高速飞行时通过锥体位置调整优化进气效率，匹配涡喷发动机在不同飞行速度下的进气流量需求，进气道唇口做圆弧过渡，降低低速起降阶段的进气损失。整机外形尺寸严格参照实机比例还原，机身总长不含空速管约十余米，翼展约七米级，

　　整机高度在三点余米区间，建模时对各部件的安装边界做了明确区分：座舱段的透明舱盖与机身蒙皮的贴合间隙、机翼与机身对接的整流带、垂尾与后机身的连接加强框、起落架收放行程的运动包线、外挂物与翼下挂架的装配间隙都做了对应表达，不会出现部件干涉的结构错误。实际工程应用场景中，这类整机三维结构可用于航空装备教学演示，帮助机务人员、航修专业学生直观理解战机的区域划分，区分航电舱、燃油舱、动力舱、武器挂点的位置关系；也可作为航空科普展陈的数字母模，输出不同比例的实体展示模型，用于国防教育展馆、航空主题展厅的静态陈列；结构设计从业者还可基于该模型拆解分析二代喷气战机的设计取舍，比如轻型战机如何在有限空重约束下兼顾结构强度、载油空间与武器挂载能力，

　　起落架收放机构如何避开机身内部油箱与发动机的安装空间，垂尾面积如何匹配高速飞行时的方向安定性需求。模型中机身表面的蒙皮分块、检修口盖、气动舵面的分界线都做了细节刻画，机翼后缘的襟副翼、垂尾后部的方向舵均保留独立结构形态，能够直观展示战机操纵面的布置位置；尾喷口与机身的对接段、机身尾部的减速伞舱结构也有对应体现，完整还原了战机着陆阶段减速装置的安装位置。针对不同使用场景，该模型既可以直接用于整机外观渲染、飞行动画制作的基础资产，也可拆分出机翼、机身、起落架、外挂武器等独立部件，用于部件结构讲解、装配流程演示，三角翼战机的布局特征在模型中表达准确，机身长细比、机翼后掠角、垂尾相对位置均符合实机的气动设计特征，没有出现外形比例失真的问题。
