短程线圆顶类型2V多面体结构设计

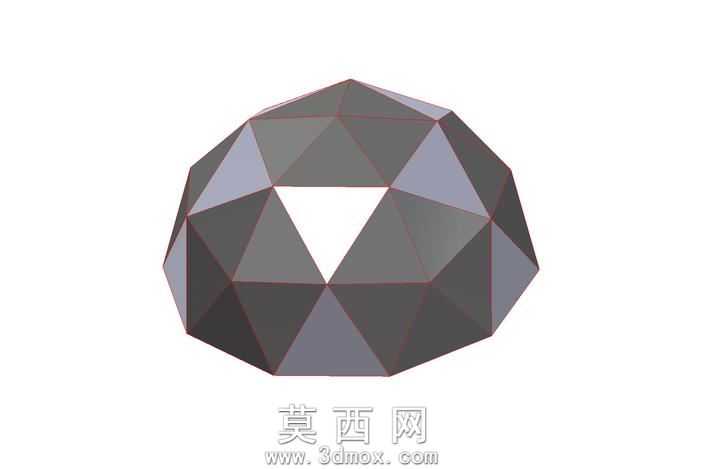

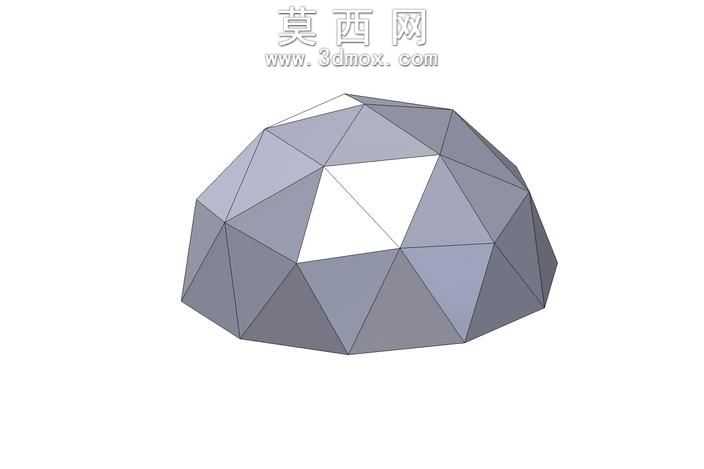

该作品是基于SolidWorks环境完成的短程线圆顶类型2V结构建模，整体呈现为规整的类球形多面体形态，建模过程围绕短程线穹顶的几何生成逻辑展开，核心聚焦于对称结构的精准实现。建模初期首先明确2V频率短程线圆顶的几何参数规则，确定基准球面的参考尺寸，通过几何推导得出相邻三角面的夹角参数，其中单侧相邻两个三角形的夹角设定为50度，对应侧边参数B值为56.541，为后续面的拼接提供精准的数值依据。建模过程中优先构建核心对称基准组，以五个全等的AAB三角形组成基础对称单元，确保所有单元的边棱严格共面，满足短程线结构的几何对称要求，避免出现面错位、棱线偏移的问题。结构搭建采用从核心单元向周边阵列延伸的方式，每一个三角面的生成都严格匹配短程线的分面规则，通过镜像、圆周阵列等特征操作保证整体结构的旋转对称性，让所有拼接的三角面均匀分布在类球面上，形成规整的网格状多面体外观。材质渲染阶段采用哑光深灰与浅灰的分面配色方案，不同朝向的三角面赋予差异化的灰度材质，通过光影对比清晰呈现每一个三角面的边界与空间朝向，让多面体的立体结构一目了然，面与面之间的棱线采用细红边做标识，强化网格结构的视觉辨识度，直观展现短程线圆顶的三角拼接逻辑。整个建模过程严格遵循短程线穹顶的结构原理，重点把控对称单元的几何精度，确保所有边棱的衔接严丝合缝，最终生成的模型完整还原2V型短程线圆顶的几何特征，结构规整对称，几何参数准确，可用于短程线穹顶结构的原理展示、几何教学参考，也可作为相关空间结构设计的基础参考模型，帮助理解三角面拼接成类球面结构的生成逻辑，掌握对称多面体建模的参数控制方法与特征操作技巧。
