冲压成型阀类调节壳体加盖结构设计

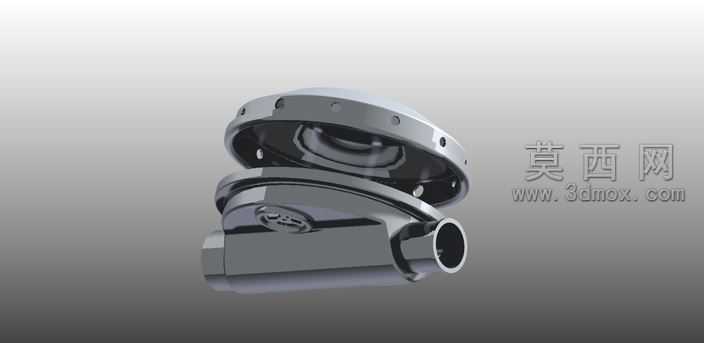

本作品采用三维参数化建模思路完成整体结构搭建，建模过程中首先对壳体的冲压成型特征进行基准定位，以中心回转轴线为核心基准，依次绘制上下盖体的轮廓草图，通过拉伸、旋转、薄壁抽壳等基础特征构建主体腔体结构，针对壳体侧面的外接管路接口，采用凸台拉伸与薄壁切除结合的方式完成接口成型，保证接口的同轴度与壁厚均匀性，避免冲压成型过程中出现应力集中的薄弱区域。上下盖体的连接部位设计了周向均匀分布的连接孔位，建模时通过阵列特征完成孔位排布，严格控制孔位的分度精度，保证装配时的对位准确性，盖体与主体的配合面设计了阶梯式止口结构，通过凹凸配合的限位结构提升装配后的密封性能与连接刚性，减少工作过程中的配合错位风险。材质渲染阶段采用金属冲压件的哑光金属材质，调整材质的粗糙度与反射参数，还原冷轧钢板冲压后的表面质感，对配合面的边缘做微小的倒角处理，既避免冲压加工后的锐边毛刺问题，也提升渲染效果的真实感，腔体内部的密封配合区域做了局部的高亮处理，突出核心密封结构的设计细节。结构设计上充分考虑冲压加工的工艺可行性，所有弯折部位均设置了符合冲压工艺要求的圆角半径，避免过小弯折半径导致的板材开裂问题，壳体的壁厚采用均匀化设计，整体壁厚保持一致，适配冲压拉伸的成型工艺要求，侧面接口与主体的连接部位做了圆弧过渡处理，降低冲压成型时的材料流动阻力，减少成型缺陷。建模过程中对各个装配部件做了干涉检查，验证上下盖体合盖后的配合间隙，确认连接孔位的对齐精度，保证各个部件在装配状态下无结构干涉，同时预留了密封件的安装空间，可适配对应规格的密封圈完成腔体密封，整体结构兼顾了冲压加工的工艺性与实际使用的装配可靠性，可直接用于后续的工程图导出与工艺方案制定。
