农用对线圈管线轴三维设计作品

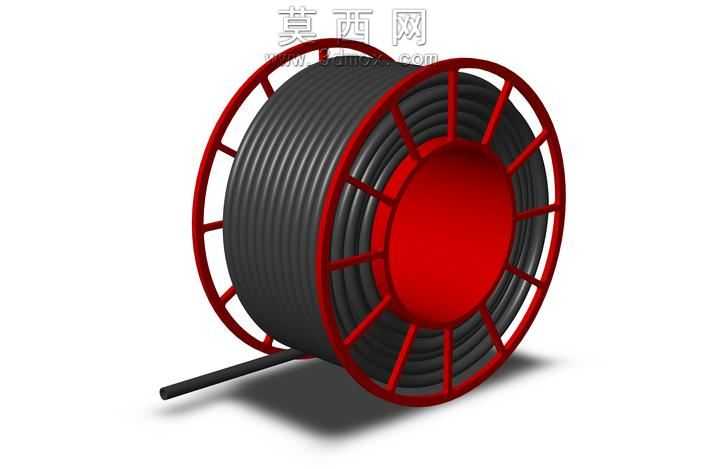

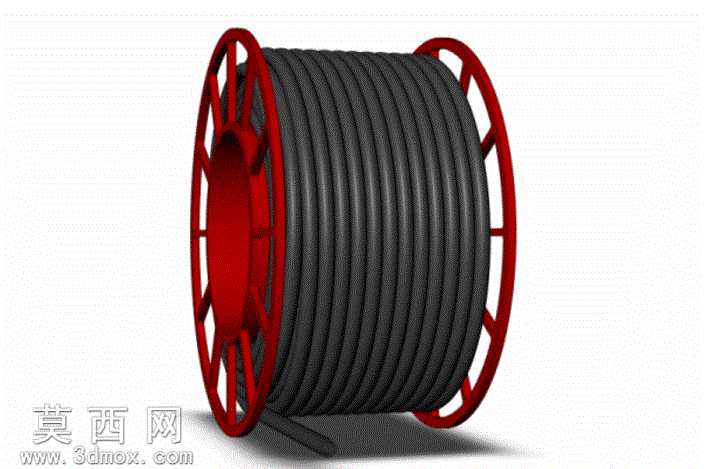

本作品为农用场景配套的对线圈管线轴三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先对工字轮式线轴的两侧辐盘进行基准定位，以中心轴孔为核心基准绘制辐条的放射状排布草图，通过拉伸凸台命令生成两侧红色辐盘的基础实体，对辐条与外圈轮缘的衔接处做圆角过渡处理，避免应力集中的结构缺陷，同时在辐盘外侧预留吊装与卡接的限位结构，适配农用拖拉机配套作业时的快速装夹需求。中间卷绕线缆的筒体部分采用薄壁圆筒结构建模，通过抽壳命令控制筒体壁厚，保证卷绕大长度对线圈管时的结构强度，同时控制整体重量，筒体表面做细微的防滑纹理建模，避免线缆卷绕时出现打滑错位的问题。渲染阶段采用Keyshot完成材质与场景搭建，两侧辐盘赋予高光泽红色烤漆金属材质，调整金属粗糙度与反射参数，还原工业涂装的漆面质感，中间卷绕的对线圈管赋予黑色哑光橡胶材质，添加细微的表面颗粒纹理，模拟橡胶线缆外层的真实触感，线缆之间的卷绕缝隙做自然的凹凸处理，还原真实卷绕状态下的层叠效果，底部添加简易的金属支撑托架，托架赋予磨砂金属材质，与线轴形成材质对比，突出主体结构。结构设计上充分考虑农用作业的使用需求，两侧辐盘的直径大于卷绕筒体的直径，形成足够的挡边高度，避免线缆在运输、拖拽作业时从线轴侧边脱出，中心轴孔的尺寸适配通用农用设备的挂载轴径，辐条采用镂空放射结构，在保证整体结构强度的前提下尽可能减少材料用量，降低线轴自重，方便田间转运作业。设计思路围绕农用管线收纳、转运、铺设的实际作业场景展开，摒弃多余的装饰性结构，所有结构特征均服务于实用功能，卷绕筒体的长度与直径参数经过反复校核，可适配110-10-450规格对线圈管的满容量卷绕需求，线缆层叠排布的间隙经过计算，保证卷绕整齐的同时不会出现过度挤压损伤线缆外层的问题，整体模型的所有装配间隙、结构圆角均符合五金加工的工艺要求，可直接用于生产开模的参考依据，也可用于农用机械作业场景的三维可视化展示、装配培训课件制作等用途。
