多旋翼橡皮筋动力直升机DIY结构

　　这套结构围绕橡皮筋储能驱动的小型多旋翼直升机展开，核心思路是把航模制作中常见的橡筋动力方式与多旋翼布局结合，用于手工航模教学、周末DIY制作以及基础飞行原理验证。整体构型采用中心机架向外放射延伸的多臂形式，旋翼沿周向均匀布置，旋翼数量明显多于常规双旋翼橡筋直升机，目的是在单组橡筋储能有限的条件下，通过多组小直径旋翼分担拉力，降低单个旋翼对大扭矩、大桨距的要求，也让手工裁切、粘接的零件公差更容易被布局补偿。

　　从实际用途看，该结构不追求长航时或复杂遥控功能，而是面向可完整建造、调试和试飞的轻量航模项目。橡筋束作为储能元件，通过扭转蓄能后释放，带动旋翼旋转产生升力；多旋翼周向布置有利于使升力合力靠近整机重心，减少偏航和侧翻倾向。机架主体宜选用轻木、桐木、竹片或硬质泡沫等低密度材料，关键受力节点可加薄木片或碳纤维小片加强；旋翼部分则要兼顾刚性与重量，桨叶前缘可适当加强，后缘保持较薄截面，以减小转动惯量并提高气动效率。

　　设计时首先要确定重心与旋翼盘面的相对位置。中心区域布置橡筋固定点、传动连接点和机身承力骨架，各机臂长度应尽量一致，旋翼旋转平面保持在同一高度附近；若臂长偏差过大，会造成升力分布不均，试飞时出现绕竖直轴旋转或向一侧漂移。旋翼与机臂之间需要保留足够安全间隙，避免橡筋释放瞬间桨叶变形后碰臂；相邻旋翼的旋转范围也应在投影上错开，防止高速转动时干涉。外形尺寸没有固定标准，但手工制作场景下通常以单人桌面装配、室内或无风户外试飞为边界，整机展开直径宜控制在便于手持释放的范围内，高度则取决于橡筋束长度和中心架厚度。

　　安装边界主要集中在三类位置：一是橡筋束两端的固定钩，需要承受反复扭转和拉伸，钩体不能有尖锐毛刺，防止橡筋被切断；二是旋翼轴或旋翼安装座，必须保证转动灵活、轴向窜动小，轴孔配合过紧会明显消耗储能，过松则会引起桨叶晃动；三是机臂与中心架的连接节点，这里承受旋翼反扭矩和起飞振动，粘接面应扩大并形成三角支撑，避免仅靠单点胶接。

　　传动思路可采用每副旋翼独立配小橡筋束，也可通过中心橡筋束配合简易齿轮或摩擦传动分配动力。独立驱动结构简单、故障易排查，适合教学制作；集中驱动对称性更好，但对轴系、齿轮间隙和装配同心度要求更高。对于DIY项目，优先减少精密零件数量更有意义，因为木板切割误差、手工钻孔偏差和胶水堆积都会影响传动效率。旋翼桨距不宜过大，橡筋动力扭矩随释放快速衰减，小桨距更容易启动；桨叶可设计为等宽矩形或略带尖削的形状，前缘方向和安装角度必须统一，否则相邻旋翼产生的反扭矩不能相互抵消。

　　调试过程通常从静态检查开始：确认所有旋翼旋转方向、桨叶朝向和活动间隙，再逐步增加橡筋扭转圈数。初次试飞应在无风环境下进行，手持机身竖直、轻放释放，若整机快速自旋，应调整旋翼反扭矩配对或改变个别桨叶角度；若升力不足，可检查旋翼转速、桨距、橡筋润滑和机架超重问题；若一侧下沉，则重点核对臂长、旋翼高度和重心位置。结构维修也很方便，损坏的机臂或桨叶可单独替换，中心架保留通用安装孔位即可适配不同旋翼数量。

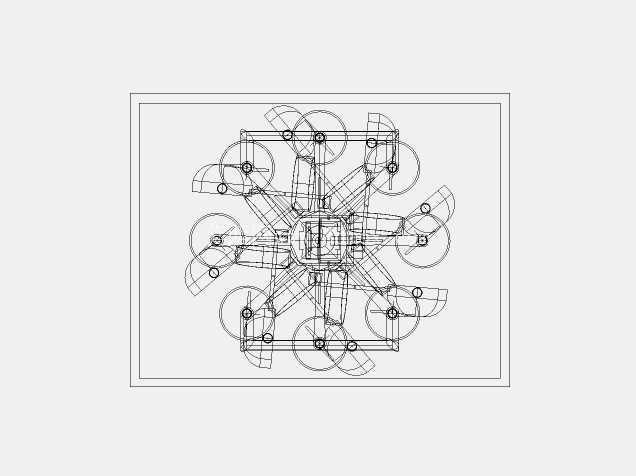

　　建模时应把中心骨架、放射机臂、旋翼、桨夹、橡筋固定钩和加强片分别建立零件，再按装配关系约束。旋翼需保留旋转自由度，橡筋可用简化几何表达其安装路径，不必追求复杂柔性体；但要在模型中明确橡筋拉伸后的安全空间，避免与桨叶、机架发生摩擦。工程图或装配说明中应标注旋翼盘面、重心区域、转动间隙和粘接面，使制作者能够按图完成切割、钻孔、装配与平衡调整。整体而言，这是一套偏重机械原理、手工工艺和飞行调试结合的轻量航模结构，适合用于理解弹性储能、旋翼升力、反扭矩平衡以及多支点机架受力。
