机翼半翼可调式装配工装台架

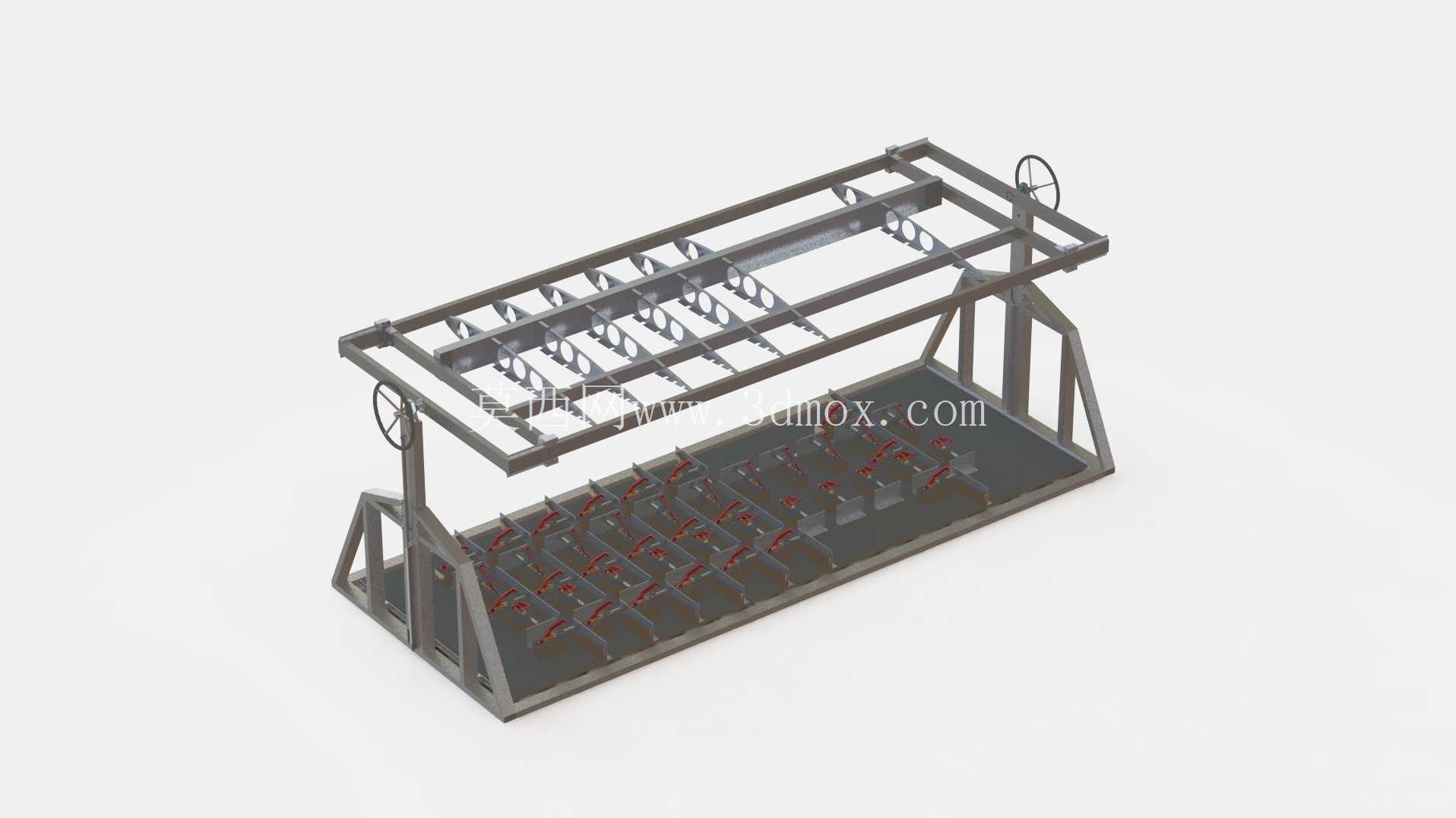

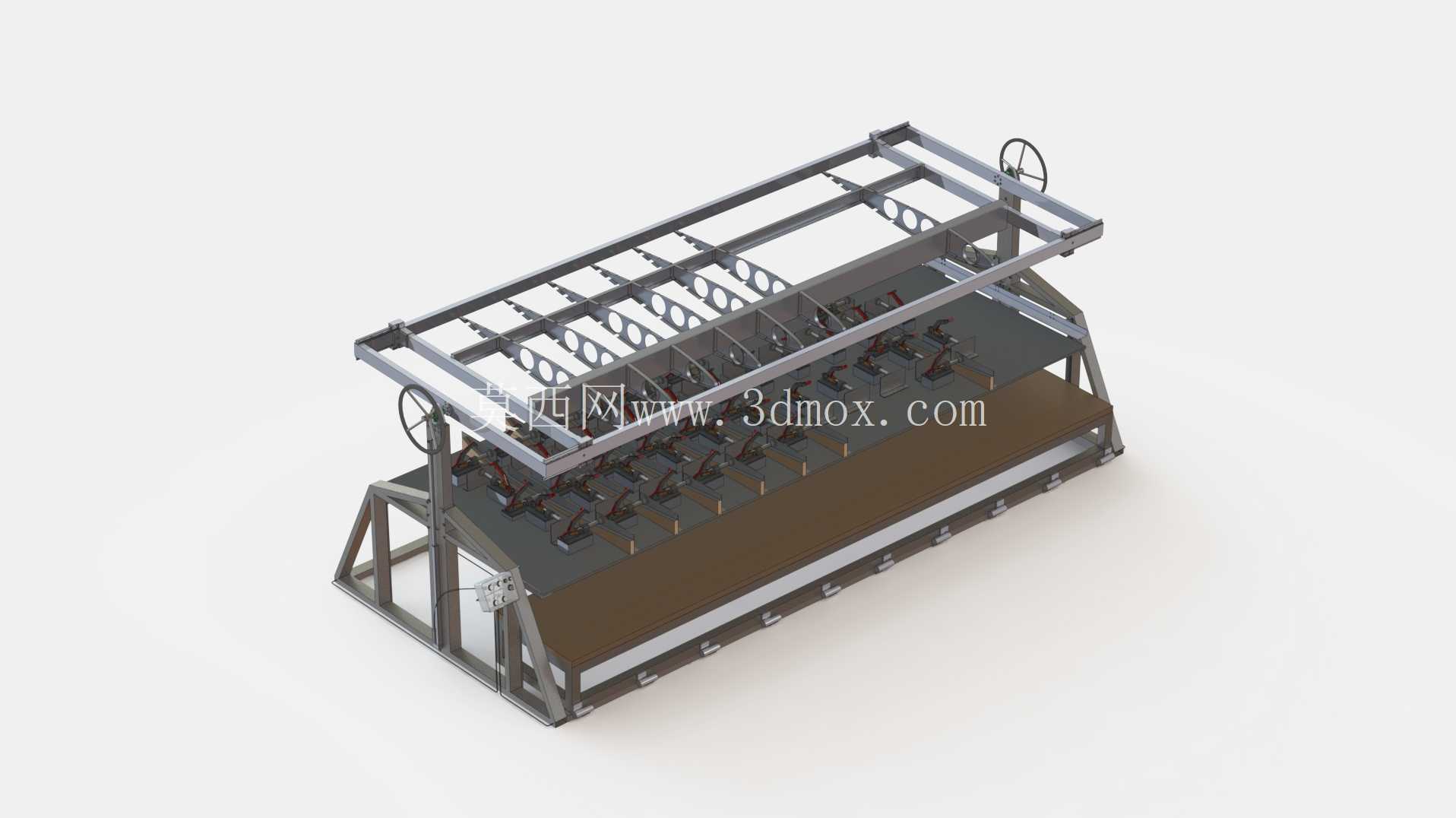

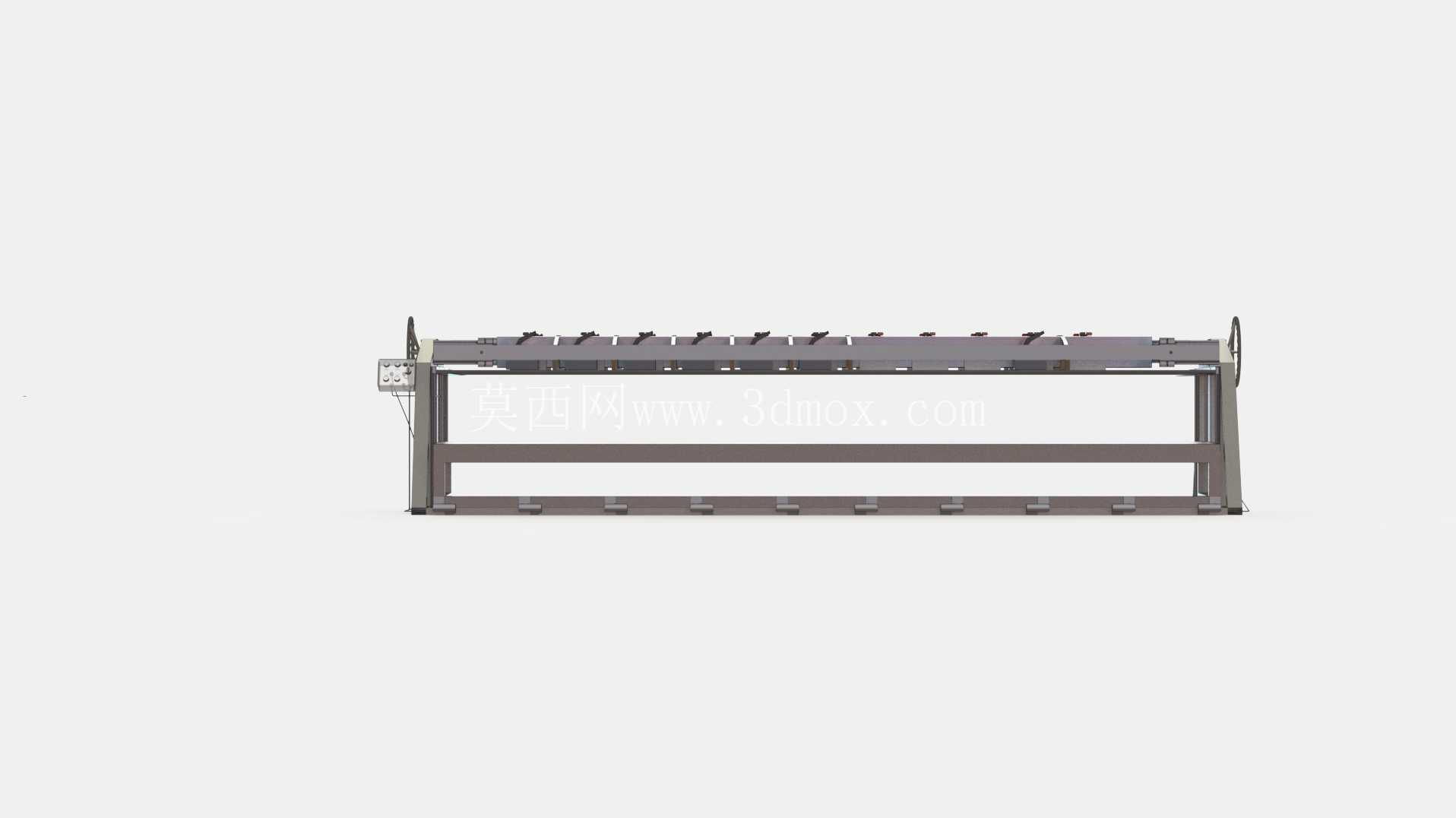

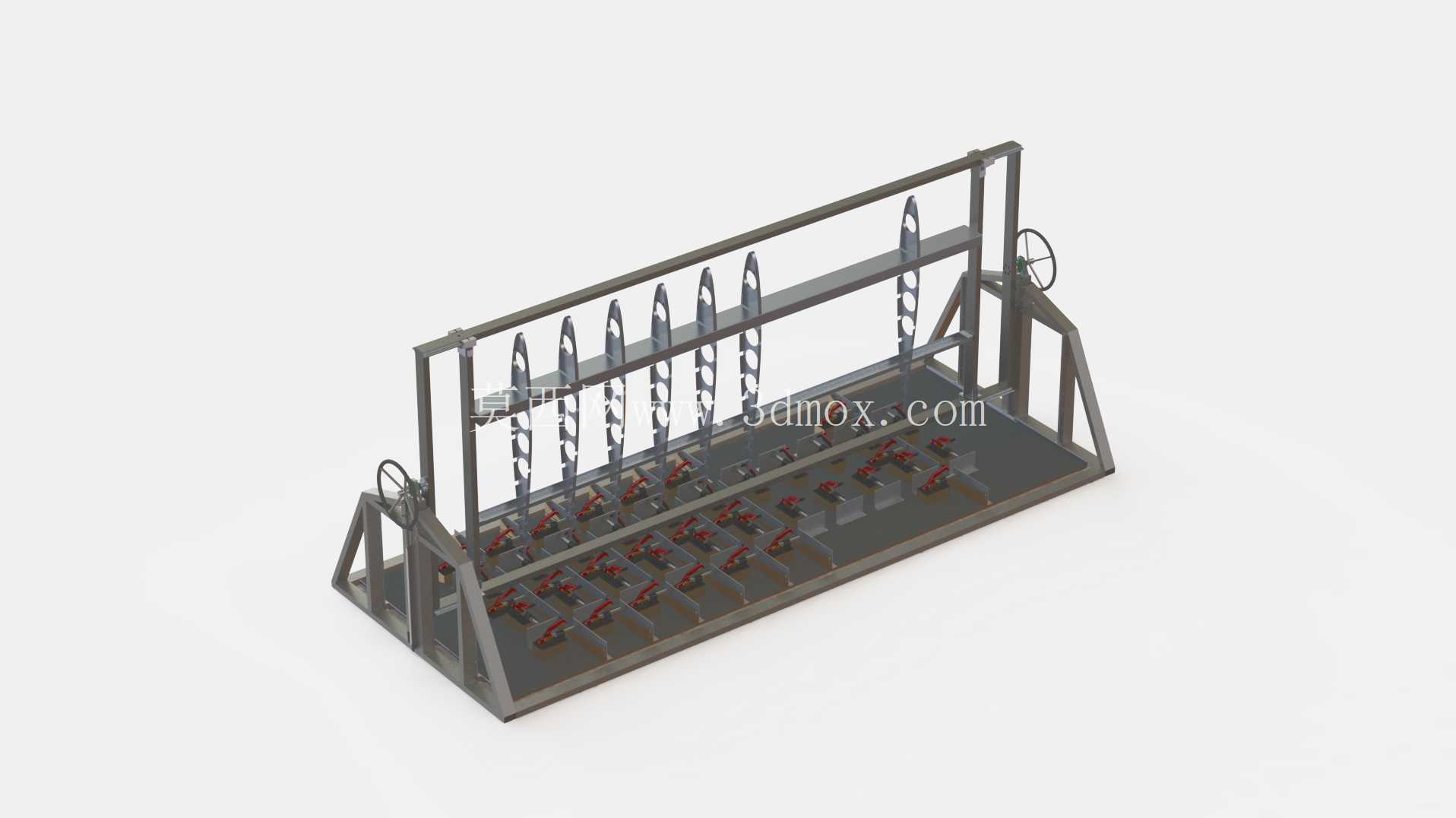

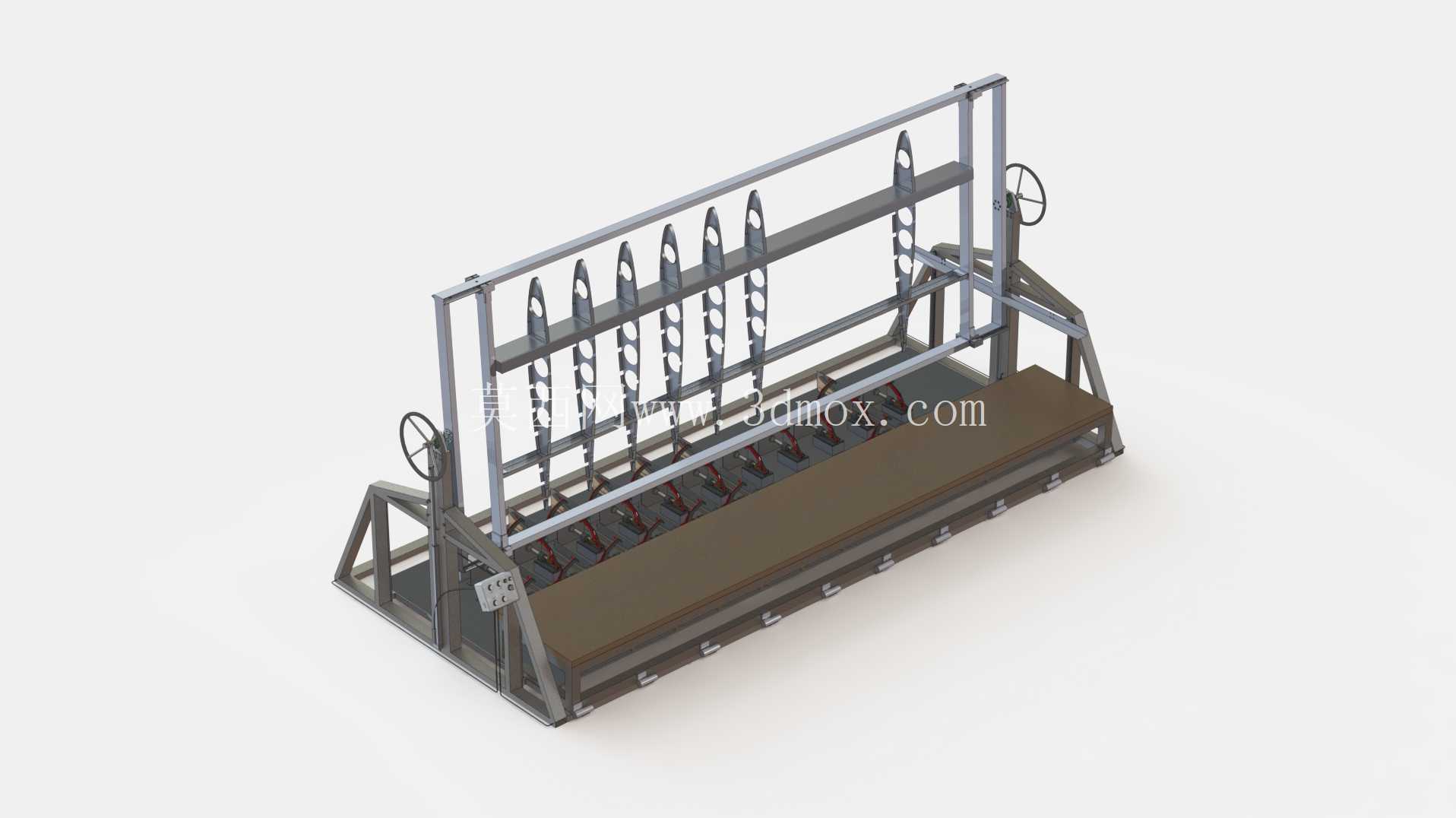

　　这套台架面向航空部件总装工段的半翼装配作业，整体采用长条形跨距布局，适配大尺寸翼面类工件的铺放、定位与预装工序。现场布设时，台架沿翼展方向延伸，两端设置带手轮的翻转支撑机构，中部沿长度方向均布多组工件定位托座，可承托半翼内部的肋板、梁架与蒙皮预装组件，作业人员可沿台架两侧工位同步开展连接件预装、线束布设与部件调校作业。

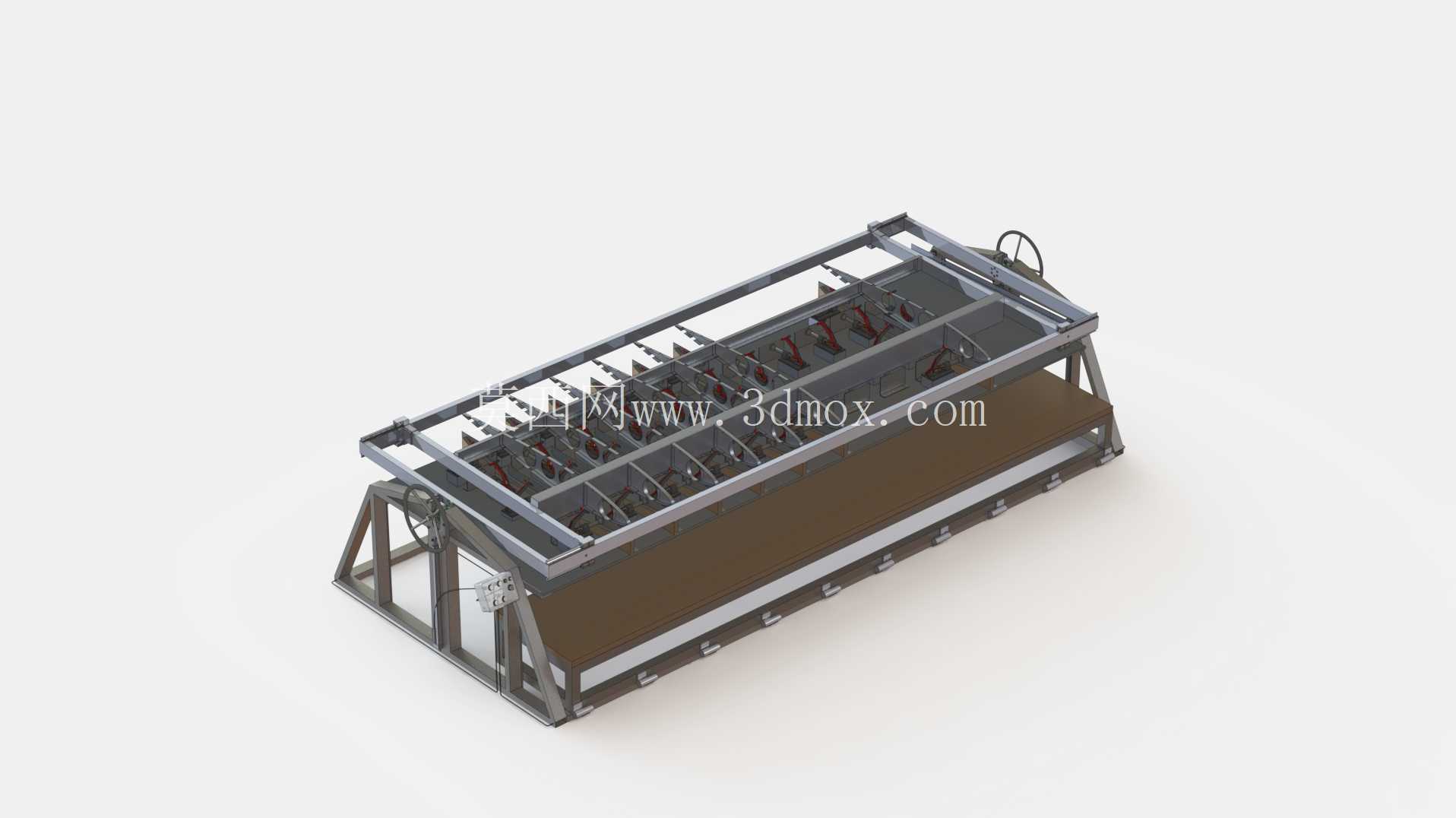

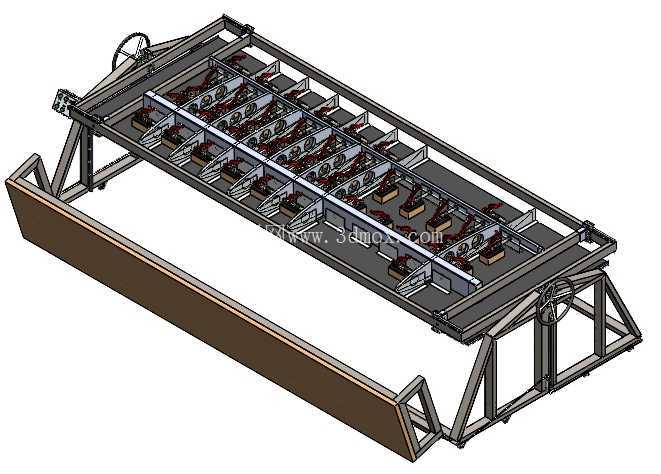

　　从结构设计逻辑来看，台架主体采用型钢焊接框架作为承载基础，底部设置斜撑式支腿，将长跨距台架的整体挠度控制在装配公差允许范围内，避免长台面因自重与工件载荷出现中部下挠。两端的翻转支撑座配置手动转轮与锁紧机构，可带动装夹完成的半翼组件绕翼展轴线小角度翻转，作业人员无需登高或俯身，即可调整工件朝向，对接缝、紧固件安装位进行全角度操作，翻转到位后通过插销式锁紧机构固定角度，杜绝装配过程中工件意外转动。

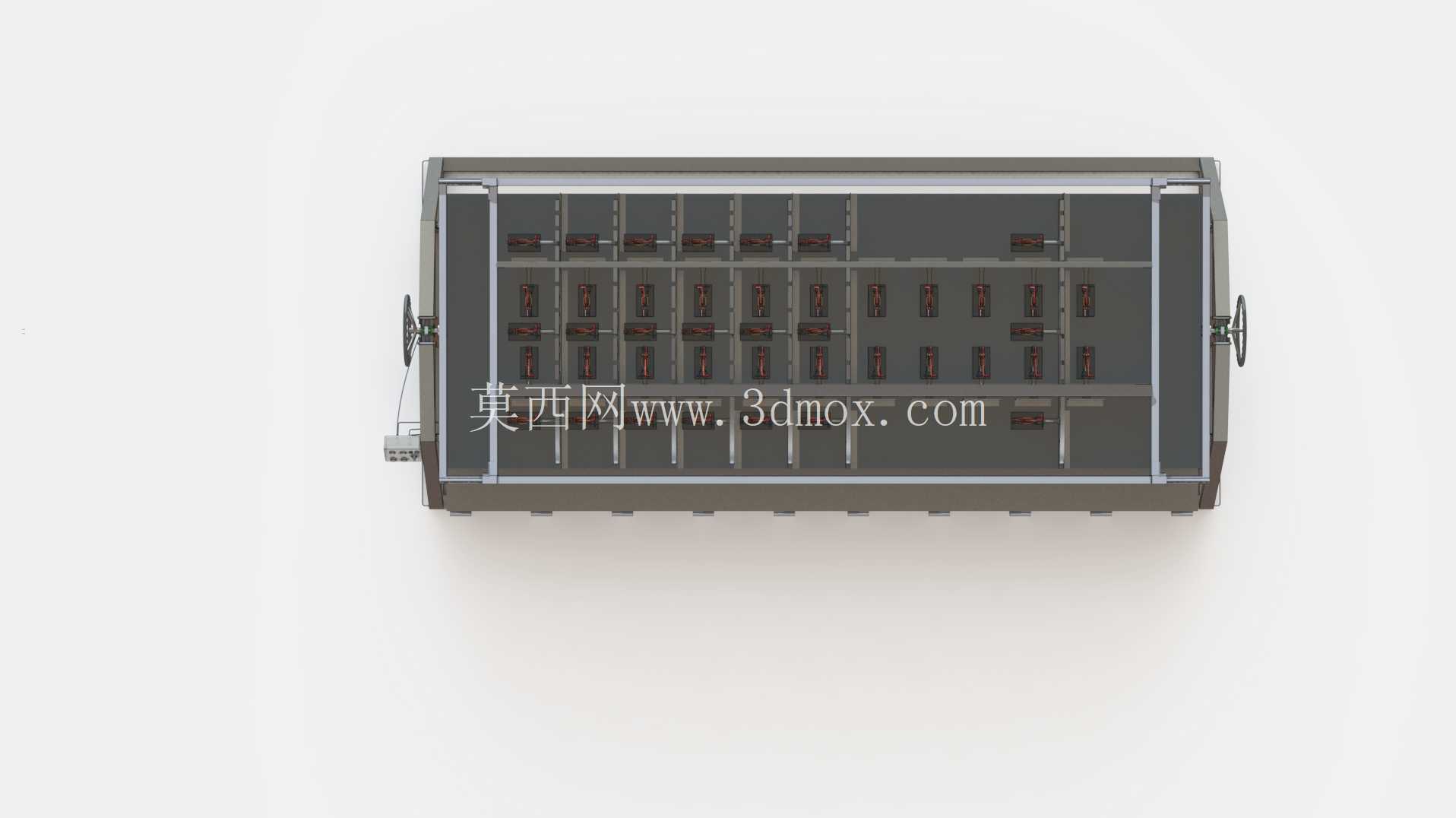

　　台架中部的定位工位采用模块化排布，每个托座对应半翼内部的一个装配站位，托座型面随翼面内部支撑件的轮廓做适配设计，预装时可将翼肋、梁段依次放置在对应托位上，快速对齐装配基准，省去反复划线找正的辅助工时。台架侧边预留了工具挂装与小件存放的安装接口，现场可按需放置料盒、气动工具支架，减少作业人员往返取件的走动距离。

　　安装边界方面，台架整体长度适配常规小型飞行器半翼的翼展尺寸，宽度方向留出双侧人员操作通道，支腿底部设置可调地脚，可在车间地面不平整时调平台面水平度，整体高度匹配站立作业的人机工程尺寸，作业人员无需弯腰即可触及台面上的装配点位。框架侧面预留了吊装孔位，车间航车可直接吊装整体台架移位，适配产线工位调整的需求。

　　实际产线应用中，这类台架替代了传统固定式拼装垫块的作业模式，一方面通过统一的定位托座保证每台半翼装配的基准一致性，降低不同批次工件的装配误差；另一方面翻转机构让翼面背侧的紧固件安装、管路布设作业无需二次吊装翻面，单台半翼的装配辅助工时可大幅压缩。台架的承载设计预留了足够余量，除半翼本体外，还可承载装配过程中临时放置的工装、工具与待装零部件，整体刚性满足航空装配对定位稳定性的要求，框架的型钢选材也兼顾了结构强度与自身重量，车间移位与日常维护都较为便捷。
