双工位汽车拐臂旋铆压装工作站

　　汽车底盘拐臂、控制臂类零件在总成装配环节，衬套压装与销轴铆接是决定铰接寿命的关键工序，传统单工位铆接机依靠人工逐件上下料、单轴进给，节拍受人员操作熟练度影响大，且工件定位一致性难以稳定。这套双工位拐臂旋铆设备正是面向汽车零部件量产线的铆接工位开发，采用铆压主机搭配XY伺服滑台的布局，将人工上下料区域与铆接作业区域在滑台行程上错开，操作人员在设备外侧工位完成工件摆放与夹紧后，滑台自动将夹具送入铆头下方完成作业，另一工位同步处于待料状态，两个工位交替流转，既避免操作人员靠近铆压作业区，又把滑台移动、夹具升降的辅助时间与人工上下料时间重叠，大幅压缩单件生产节拍。

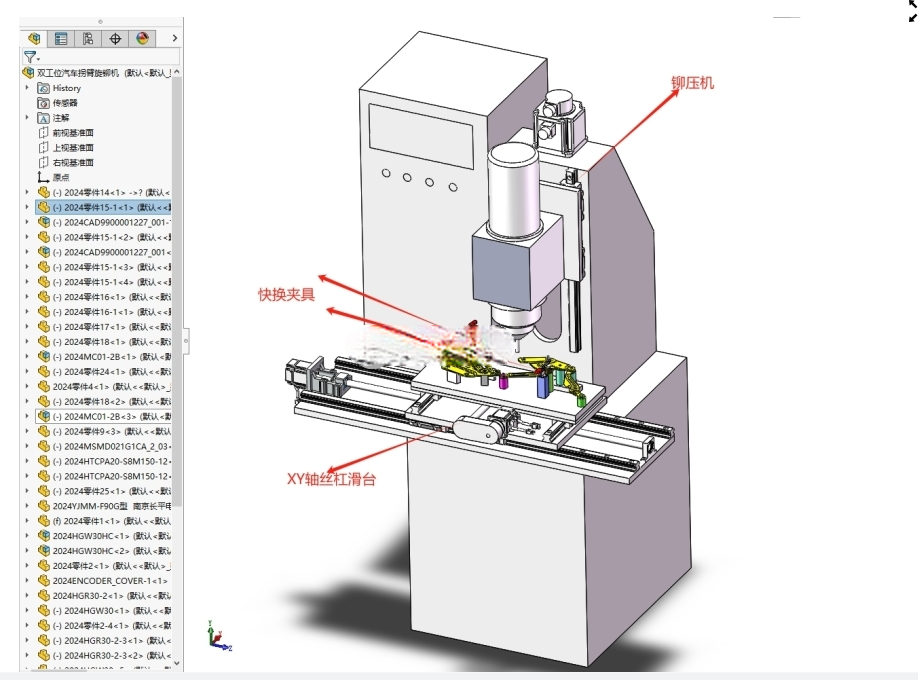

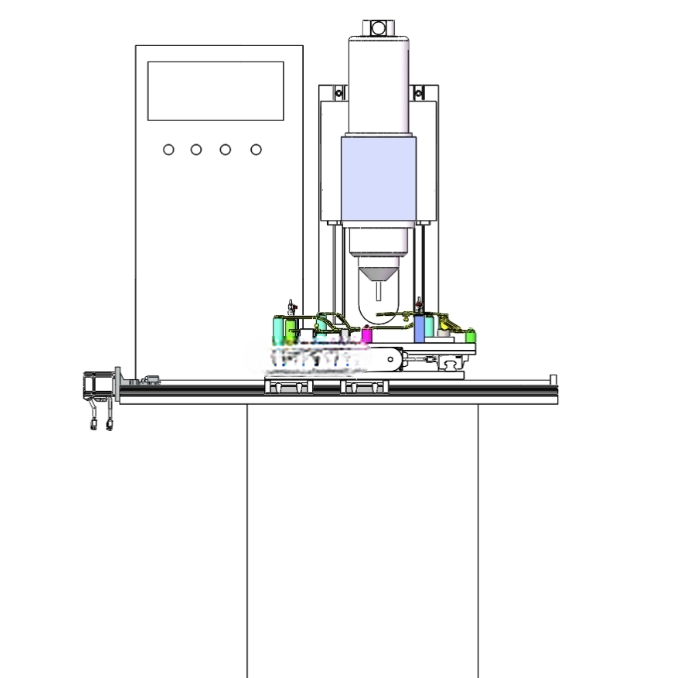

　　从结构布局来看，设备左侧为电气控制柜体，内部排布伺服驱动器、PLC控制单元与气动阀岛，柜体正面预留人机交互面板与操作按钮，正面检修门可完全开启，日常维护时无需拆解设备外围防护；右侧主机身采用厚钢板焊接箱型结构，底部落地支撑面预留地脚螺栓孔，整机重心落在底座范围内，旋铆作业时的径向冲击被箱型机身吸收，不会出现机身晃动导致铆头偏移的问题。铆压动力头竖直安装在主机立柱的线性导轨上，进给驱动采用伺服电缸搭配高刚性导向结构，旋铆主轴的下压行程、进给速度可按照不同拐臂产品的铆接工艺参数分段设定，铆接压力实时反馈，既能保证销轴墩头成型饱满，又不会因过压造成拐臂臂体变形。

　　XY轴滑台布置在主机身前方的工作台面上，两根进给轴均采用伺服电机驱动精密滚珠丝杠，传动侧配置联轴器与轴承座支撑，导向件选用重载双直线导轨，滑台台面的负载能力覆盖带夹具的整套拐臂工件重量，往复定位精度可稳定控制在工艺允许范围内。双工位夹具沿滑台进给方向并排安装，每套夹具都对应产品的臂体轮廓设置仿形定位块，工件放入后定位面贴合拐臂的铸造基准面，快速夹钳手动压紧，定位销穿过工件预制工艺孔，彻底消除铆接过程中工件窜动的可能；针对多品种拐臂共线生产的需求，夹具的定位块、压头连接座均设计为可换结构，换型时仅需更换对应产品的定位件与铆接头，调用预设工艺程序即可完成切换，无需对主机主体结构做改动。

　　现场安装边界方面，设备整体占地沿滑台进给方向预留足够的安全防护距离，操作人员上下料侧需留出工件摆放、夹具操作的空间，设备后侧预留柜体开门检修的维护通道，顶部旋铆动力头的最高上升位置距地面留有充足空间，厂房布线、气路接口可从底座下方的预留通孔接入，无需在机身侧面额外开孔。作业流程上，人工将待铆接拐臂放置在外侧工位夹具中，扣合快速夹钳完成定位，按下启动按钮后XY滑台按照预设轨迹将工件移送至铆头正下方，主轴按照设定的快进、工进、保压、回退工序完成旋铆成型，加工完成后滑台将成品工位移出作业区，同时另一待料工位进入加工位，操作人员即可在外侧完成成品卸料与新工件上料，全程铆接区域无人员介入，兼顾生产效率与作业安全。该结构方案也可延伸适配其他需要多点铆接、压装的小型汽车零部件总成生产场景。
