无阀脉冲喷气式实验发动机结构

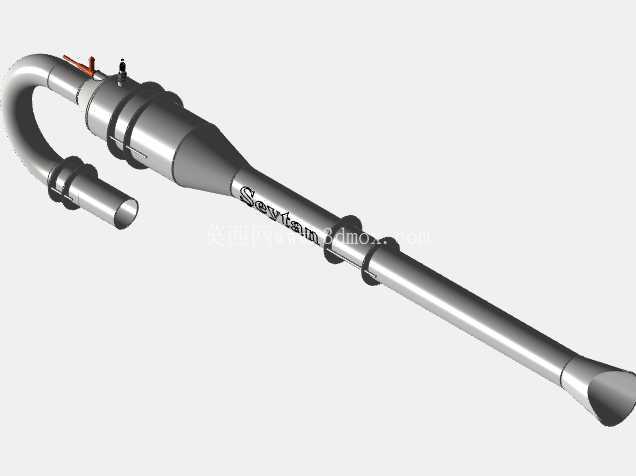

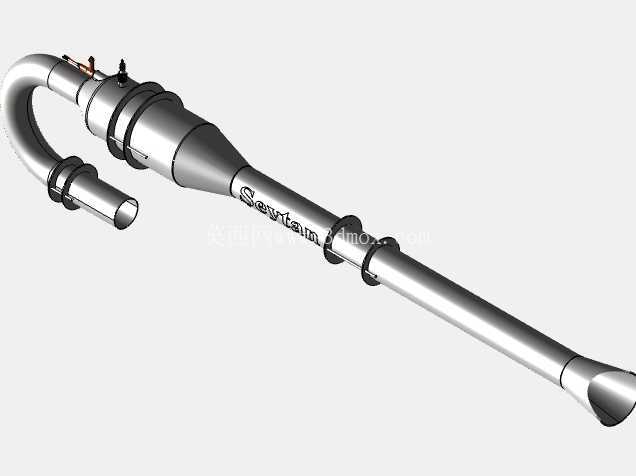

　　这套三维结构呈现的是一种面向实验验证与原理演示的无阀脉冲喷气装置，整体以细长谐振管、扩张喷口、弯管回流段和前端进气/供油接口为核心。与带有机械阀片的脉动喷气机构不同，该方案依靠管路几何形状、压力波传播和燃气回流方向的差异组织工作循环，运动件极少，结构外观简洁，但内部热力过程对管长、弯管曲率、截面变化和接口位置十分敏感。模型在外观上保留了金属管路的连续形态，直管段沿轴向延伸，末端通过锥形扩口形成排气边界；前端则通过弯曲管路形成回流与进气路径，顶部细小接口可用于燃料、点火或辅助测量元件的布置。

　　从实际应用场景看，这类装置更适合教学实验、燃烧脉动现象观察、小型推进原理验证以及特殊热源或声学共振机构的前期方案讨论。它并不等同于成熟的航空动力产品，而是把脉冲燃烧、压力波反射、进气诱导和喷管排气之间的关系集中到一套可观察、可改型的管路结构中。结构设计人员在使用该模型时，可重点关注直管谐振段与弯管支路之间的长度比例。直管承担主要的燃气加速和压力波往返通道，末端扩口决定排气背压与射流扩散状态；弯管则在循环中影响回流燃气的路径和新鲜混合气进入方向。若线性段长度发生变化，压力波返回燃烧室区域的相位会随之改变，进而影响点火后的抽吸、压缩、排气和再进气过程。

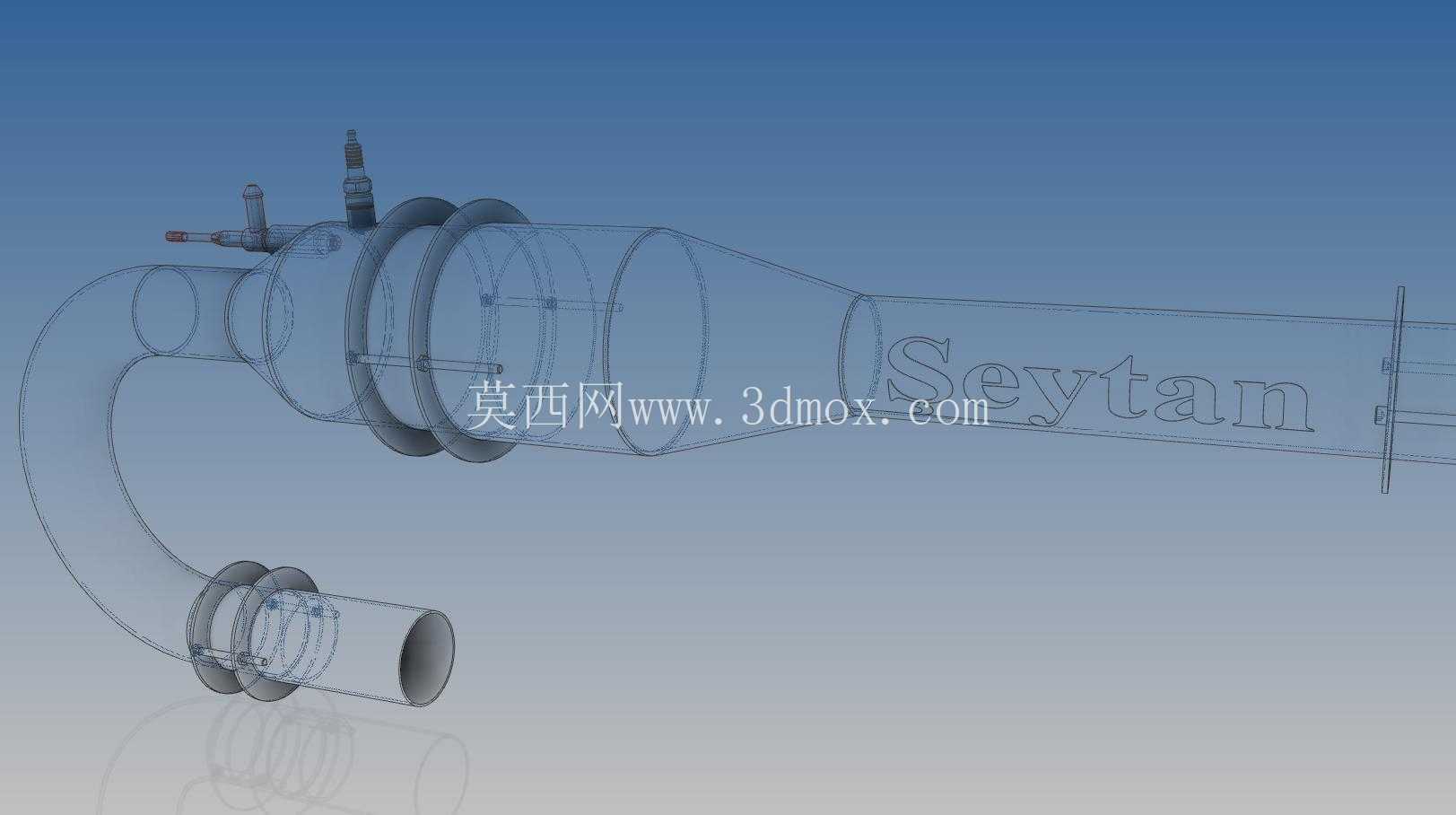

　　外形尺寸与安装边界方面，模型主体呈长杆状，最大外廓由末端扩口直径和前端弯管外侧轮廓共同决定。直管外部设置的环形凸缘可作为分段定位、夹持或热防护安装的参考结构；弯管下端的短圆柱接口具有明确的轴向方向，布置台架时需要为其预留进气、接管或传感器安装空间。顶部两个细小接头沿局部法向伸出，周围应避免与支架、油管和点火线束发生干涉。由于装置工作时存在高温燃气和振动，实际台架不宜仅以薄壁管自身作为承力主体，宜在前端腔体、直管中部和喷管前侧设置离散支撑，同时保留热膨胀间隙。

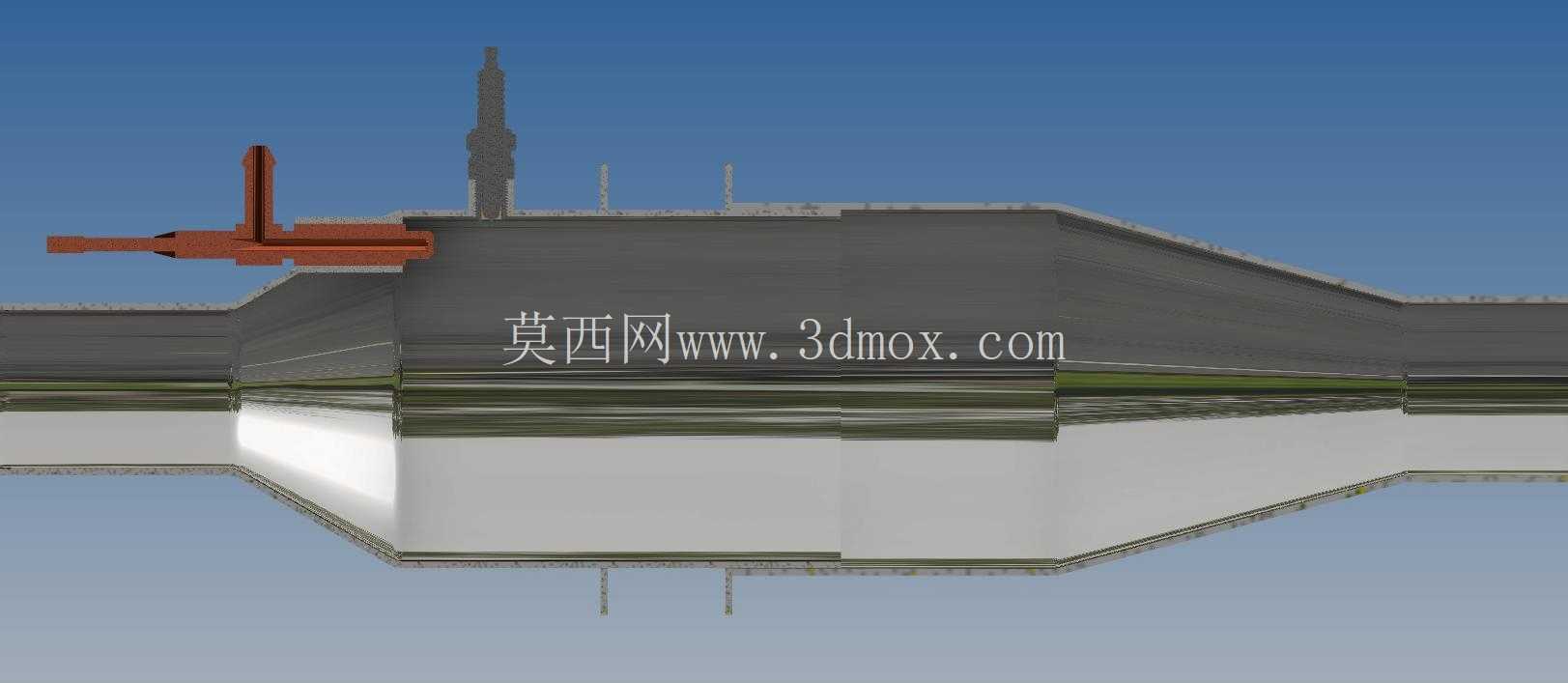

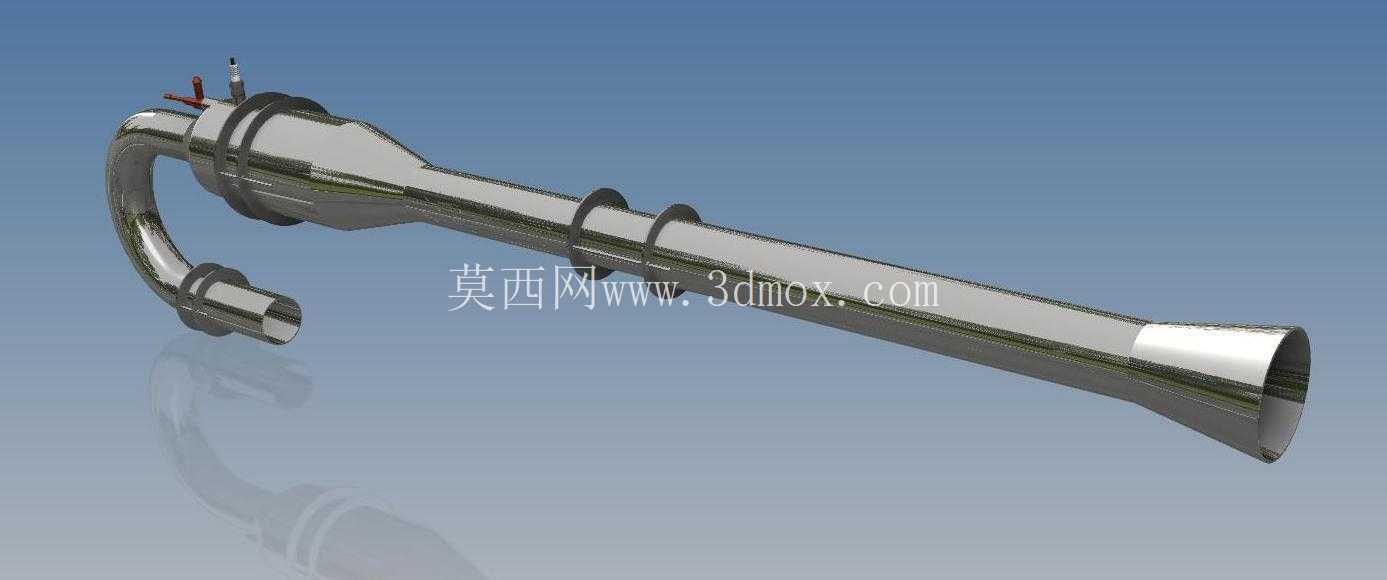

　　建模思路上，该结构适合按照管路中心线和截面变化进行特征搭建。先确定直管轴线、弯管中心半径和末端锥度，再建立前端膨胀腔体与各支路接口；环形加强或定位结构可在主体管路完成后添加。壁厚、接口内径和弯管过渡圆角是后续工程化时必须细化的参数，尤其在弯管与主腔交汇处，流道截面突变会造成局部涡流和热应力集中。外观渲染中金属镜面效果有助于展示管路走向，但工程评审时还应补充剖面视图，以检查内壁是否连续、接口是否正对流道、喷口锥段是否平滑。

　　功能特性上，无阀脉冲喷气机构的优势在于结构轻、制造成本相对低、维护点少，适合短时实验和原理样机；不足则是燃烧稳定性受环境温度、燃料供给、点火能量和管路几何影响明显，噪声与热辐射也较强。设计时不能只追求总长度增加，还需要让燃烧室容积、谐振管截面积、喷口收缩扩张关系和回流支路阻力相互匹配。若用于教学演示，可在保持外装关系不变的前提下建立多个长度方案，对比压力波周期与管路声学长度的变化；若用于工程预研，则应进一步加入热防护、点火器安装、燃料喷入位置和台架固定接口，使概念结构具备可装配、可测量、可试验的基础。
