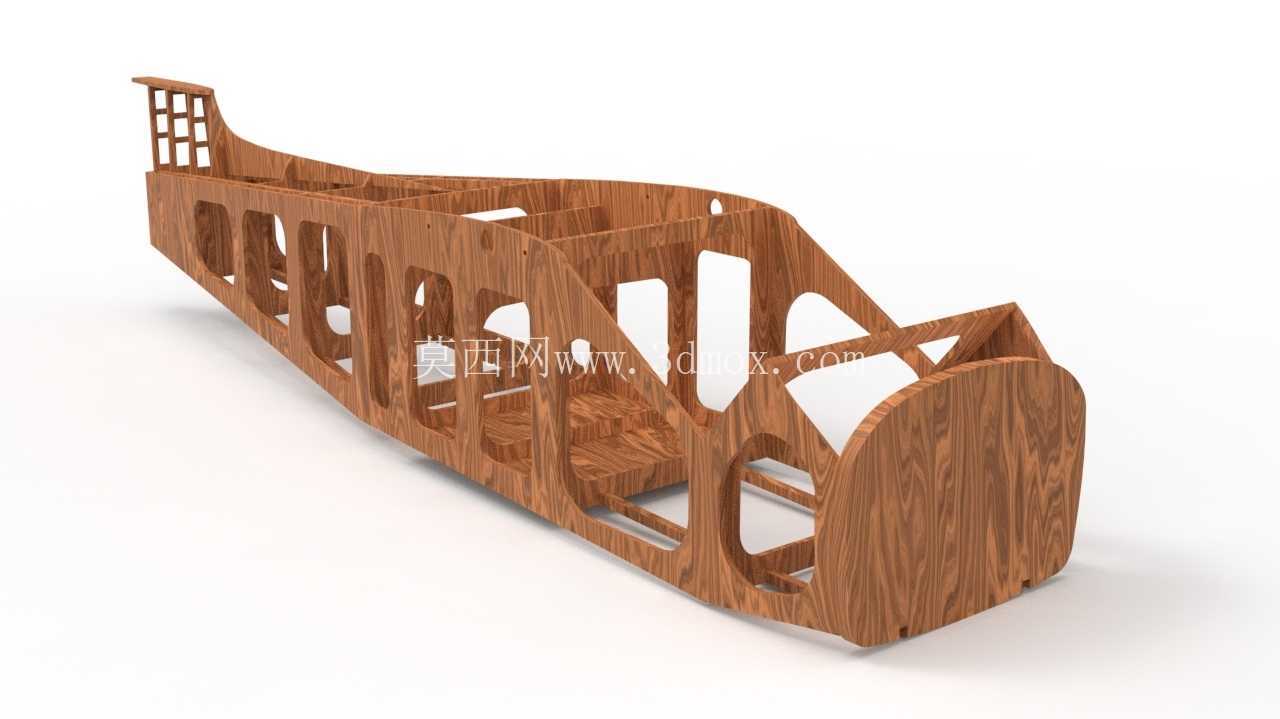

这套结构针对轻型固定翼飞行器的机身承载段展开,整体采用层板切割拼装的骨架形式,把机身从机头动力舱到尾梁过渡段的承力路径完整表达出来。前端圆形端面用于对接发动机安装架或机头整流罩,周向预留的开孔既承担减重作用,也为设备舱、操纵线系、燃油附件和维护通道留出空间;中段连续的隔框与纵向梁条构成盒状承力体,机翼对接区域通过加宽框距和局部补强形成集中载荷传递区,飞行中机翼升力、机身自重和尾翼力矩都经由这些框梁分散到整条机身。尾段逐渐收窄成细长梁架,末端格框用于垂尾、平尾的铰接和固定,拓扑上遵循“大开口处补框、高弯矩处加梁”的做法,避免薄板骨架在起降冲击和气动载荷下出现局部失稳。

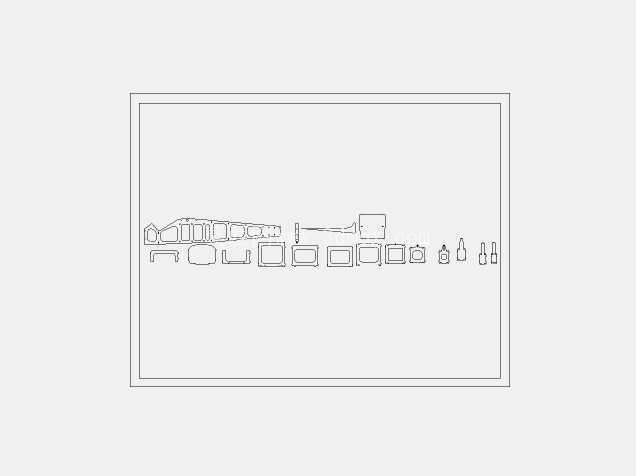

从实际使用场景看,这类骨架常见于轻型运动飞机、教练机验证平台以及大比例航模的试制阶段。木质层板加工门槛低,修形和迭代方便,车间里用数控切割即可得到全部隔框、腹板和加强片,再通过定位夹具逐框粘接,适合小批量样机制造和教学验证。设计时先确定机身站位:机头端面限定发动机及防火墙安装边界,中段框位要避让座椅、操纵杆、仪表板和油箱,尾梁截面则随弯矩下降逐步收缩,在保证刚度的前提下控制结构重量。每个隔框外轮廓贴合机身蒙皮曲面,内形开孔兼顾管线穿越与手部维护空间,关键接头处保留实体凸台,用于螺栓连接或预埋金属衬套,防止木质孔位反复拆装后松旷。
安装边界方面,前端圆形框的端面平面度直接影响动力装置对中,建模时需把防火墙螺栓孔、发动机架支脚和整流罩卡扣位置同步约束;中段两侧开口对应机翼或翼身连接件,框梁中心线必须与机翼主梁轴线对齐,使升力载荷以最短路径传入机身;尾段格框的孔位则要保证垂尾、平尾铰接点同轴度,避免操纵面运动卡滞。骨架底部预留的起落架或支撑固定点需要局部加厚,并通过斜撑把集中冲击扩散到相邻隔框,防止单点受力造成层板撕裂。
建模过程中,隔框采用统一板厚参数驱动,纵向梁条沿机身轴线布置并与各框切边贴合,圆角过渡全部保留,既反映激光或铣切加工的工艺特征,也减少尖角应力集中。大尺寸异形开孔不是单纯挖空,而是在孔周保留连续缘条,让蒙皮支撑和骨架抗弯能力形成整体。管线通道与设备舱开口在数模中按实际装配顺序检查,确保发动机油路、电气线束、舵机拉杆和座椅固定件能够在不拆解主承力框的情况下安装维护。
对于结构设计人员,该模型可用于验证木质机身骨架的分框逻辑、开口补强方式和翼身对接路径;对于飞行器试制人员,它直观呈现了从平板切割件到三维承力机身的装配关系;对于三维建模从业者,也能作为练习曲面贴合、框架拓扑和工程开孔约束的典型案例。整体结构不追求复杂曲面外观,而是把注意力放在载荷传递、工艺可实现性和内部设备布置上,每一处开孔、补强和收窄截面都对应真实装配与飞行受力需求。
