全铝型材桌面数控镂铣机结构设计

项目分类:机床 发布时间:2024-11-12 ID:789513
  • 全铝型材桌面数控镂铣机结构设计
  • 全铝型材桌面数控镂铣机结构设计
  • 全铝型材桌面数控镂铣机结构设计
  • 全铝型材桌面数控镂铣机结构设计
  • 全铝型材桌面数控镂铣机结构设计
  • 全铝型材桌面数控镂铣机结构设计

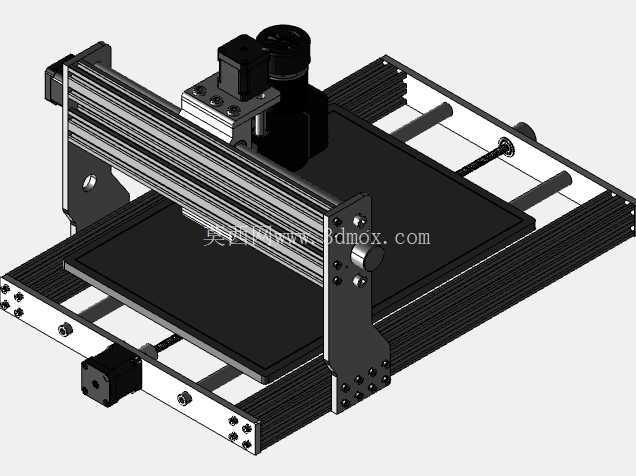

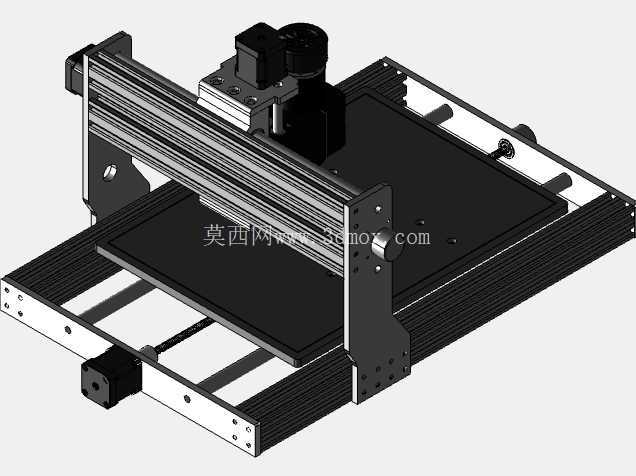

  这套桌面级数控镂铣设备采用全铝型材框架搭建思路,主体承重结构选用40×40与40×20规格V-slot工业铝型材拼装,区别于传统焊接铸铁机身的重型机床,该方案面向小作坊、创客工坊、教学实训以及小型非标零件加工场景,主打轻量化、可拆装、低占地的柔性加工需求,可完成软金属、木材、亚克力、PCB板、工程塑料等中小尺寸工件的镂铣、开槽、钻孔、轮廓切割工序。

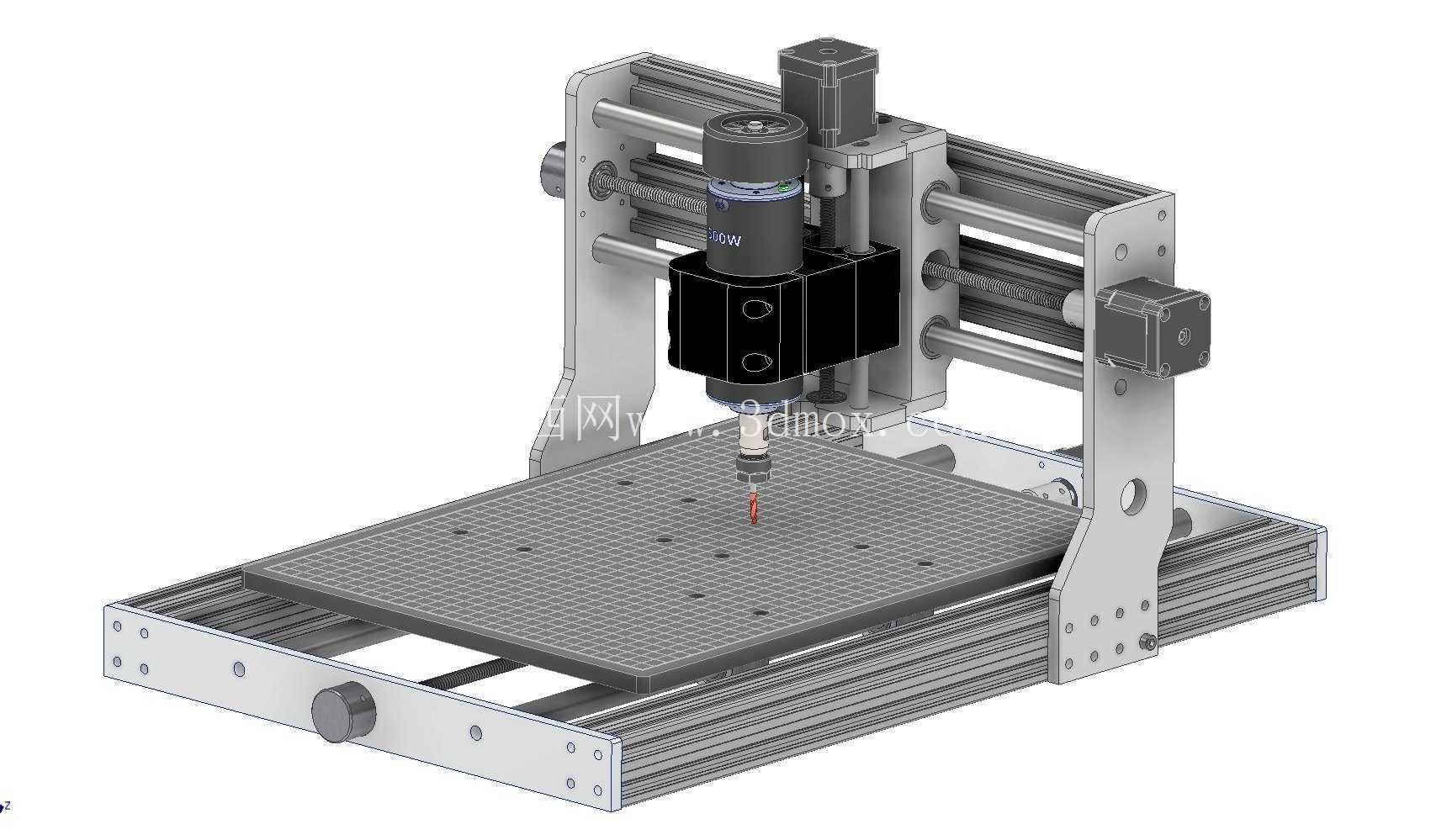

  从实际加工边界来看,设备有效工作台面行程覆盖400mm×300mm,Z轴方向有效工作高度为80mm,能够满足绝大多数桌面文创零件、工装治具垫板、电子绝缘结构件的加工尺寸要求;机身底部型材框架预留了充足的安装孔位,台面采用多孔网格工装板设计,工件可通过T型螺母、快速压钳直接固定,无需额外制作大面积专用夹具,换型装夹效率远高于普通固定式工作台。

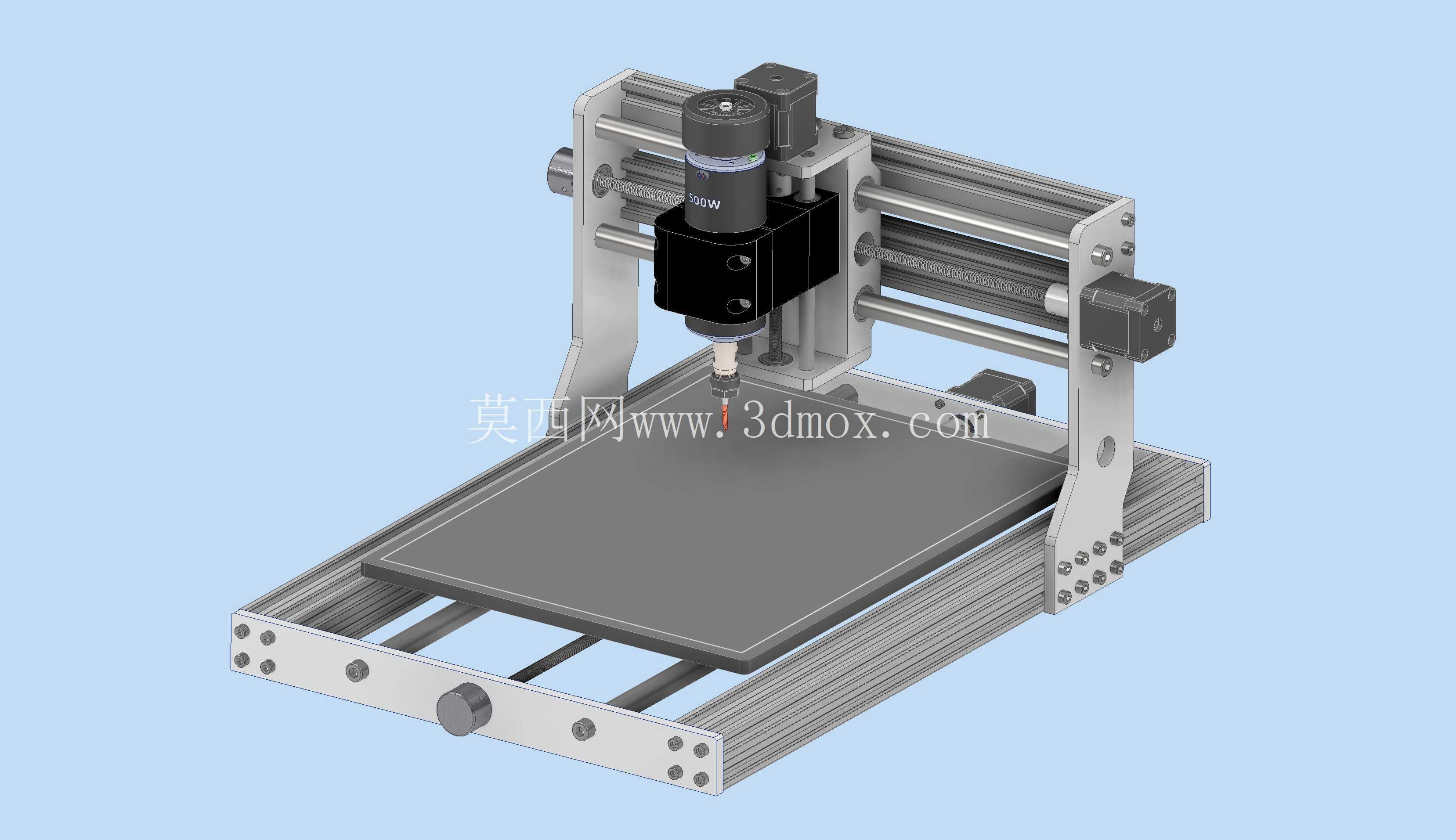

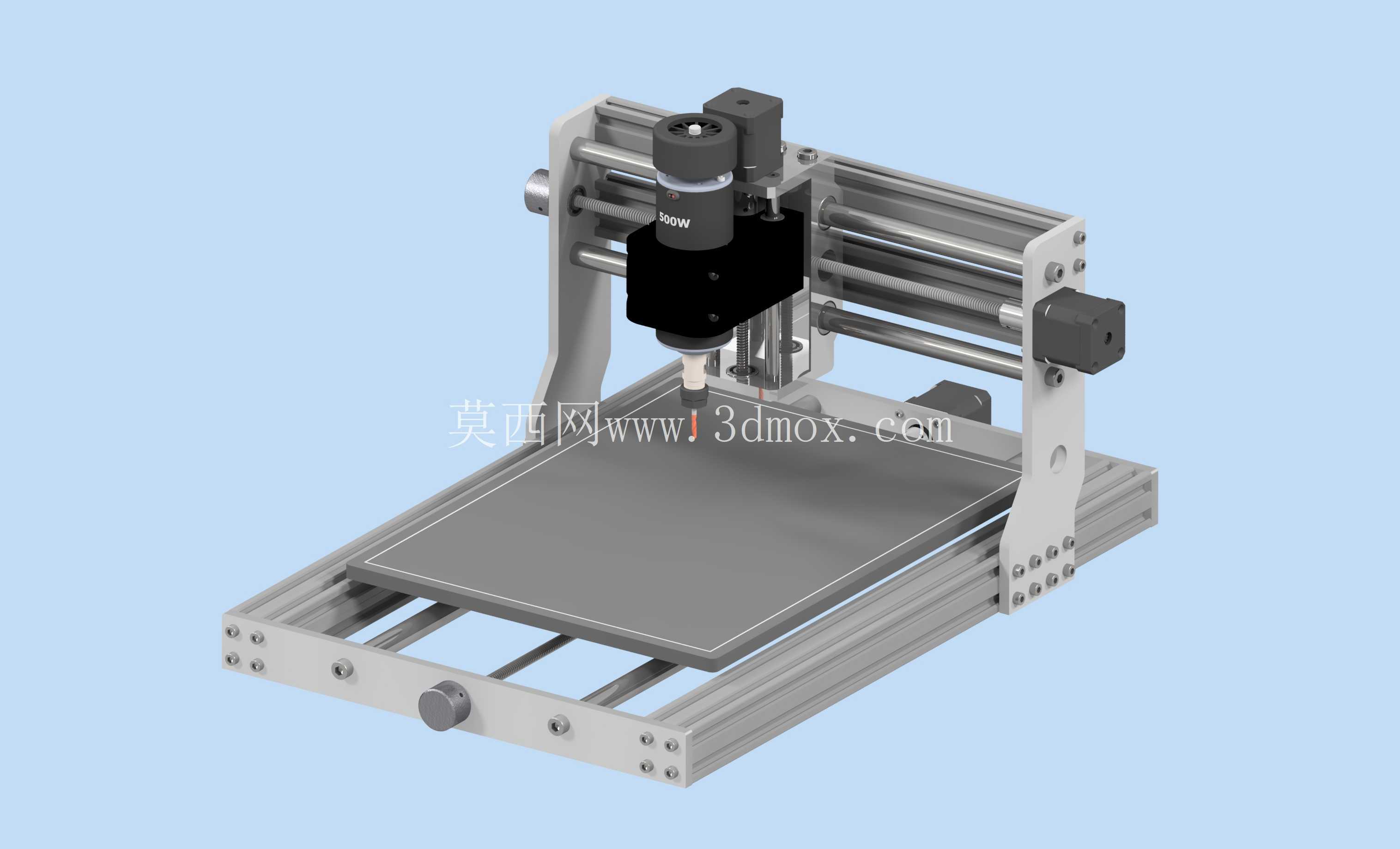

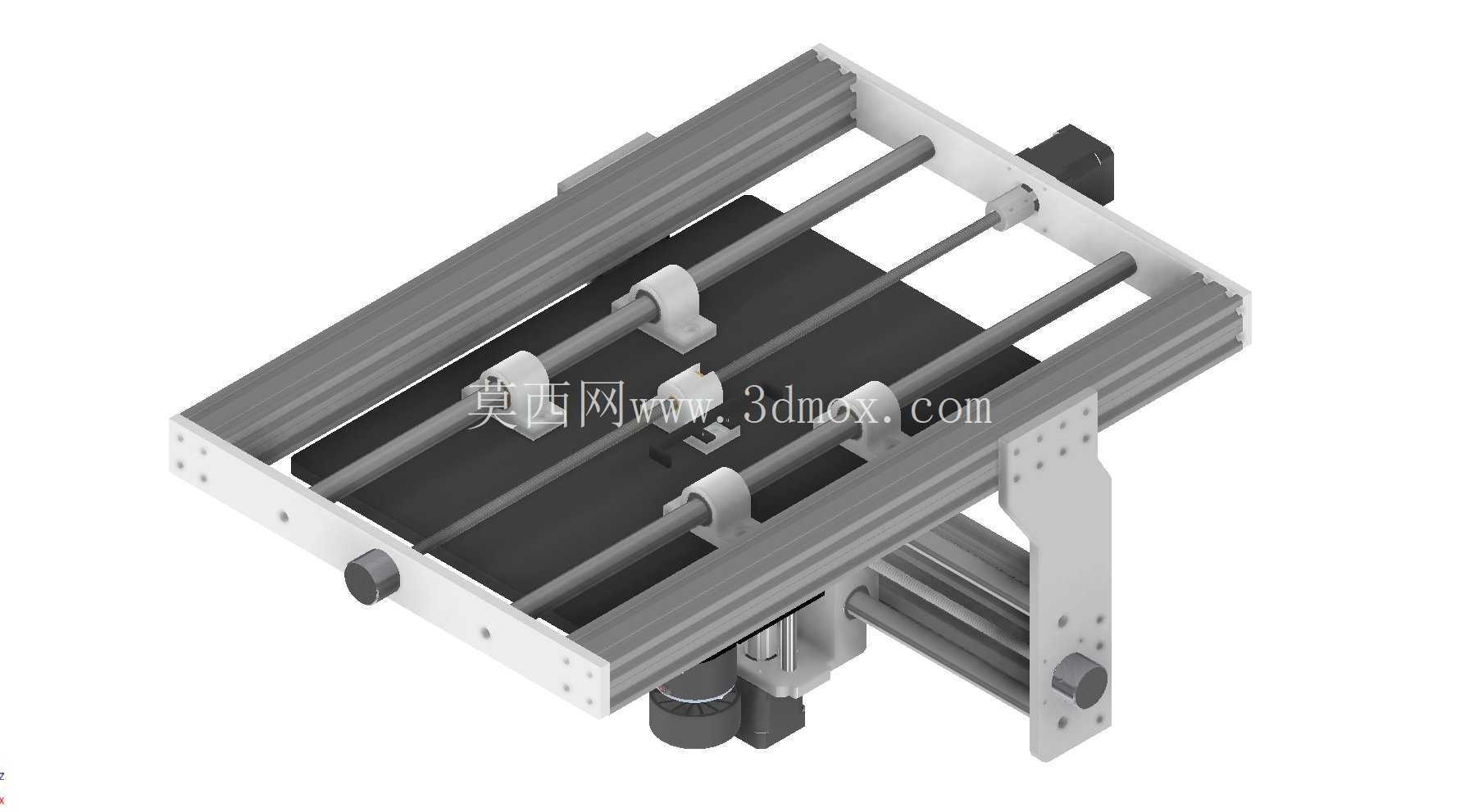

  传动与导向部分的选型完全匹配轻载切削工况:三个进给轴均配置16mm直径直线光杆作为导向支撑,配合线性轴承完成滑动导向,径向承载与抗偏转能力足以应对小进给量的铣削反力;进给传动采用T8梯形丝杠,配合消隙螺母可有效降低反向传动间隙,保证轮廓走刀的定位精度。主轴单元选用500W功率、额定转速12000rpm的高速直流主轴,高转速特性适配小直径铣刀、雕刻刀的切削线速度要求,加工亚克力、软铝时不易出现粘刀、崩边问题。

  三轴驱动端针对安装空间做了专门适配:X、Y轴常规传动位搭配标准步进电机,而Z轴主轴滑座的安装位采用42×48mm规格的安装界面,额外兼容NEMA17规格步进电机,用户可根据自身扭矩需求灵活选配驱动部件,无需二次修改安装孔位。整机所有运动轴的行程两端均装配机械限位开关,同时操作侧预留紧急停止按钮接入点位,当走刀超程、操作误触发时可立刻切断进给动力,避免撞机损坏主轴或工件,安全冗余设计符合小型数控设备的实训与作坊使用规范。

  结构设计层面全程采用铝型材模块化拼装逻辑,所有横梁、立柱、底座的连接均通过角件、内置螺母与内六角紧固件完成,无需焊接工序,工程师在三维建模阶段可直接调用标准铝型材截面库完成长度裁切与孔位排布,装配过程中可根据实际走线、防尘需求调整型材槽口方向,电气线缆可直接隐藏在型材凹槽内,大幅减少外露管线的干涉风险。主轴滑座采用多块铝板叠层锁紧的结构,既可以抱紧主轴筒体,也可沿Z轴导轨顺畅滑动,侧面预留的调节螺丝可手动调整导轨与滑块的预紧力,长期使用出现磨损后可快速补偿间隙,无需整体更换导向部件。

  在场景适配方面,该设备无需专门的设备地基,整体重量控制在单人可移位的范围内,可直接放置在标准工作台面上运行,既可以用于职业院校数控实训教学,让学员直观理解三轴联动机床的传动组成,也可用于小型广告工坊做标识雕刻、木工小件开槽,或是电子工作室加工PCB样板、绝缘结构垫片。建模过程中所有运动部件均保留了真实的装配间隙,丝杠支撑座、电机座、限位触片的安装位置完全符合实际装配逻辑,工程师可直接在三维环境中模拟全行程走刀,检查主轴与工装板、夹具之间的干涉边界,提前规避物理装配时的孔位错位、行程不足等问题,为后续外购件选型、自制件加工输出完整的结构参考。
