双面锯片自动研磨打磨设备结构

　　这套三维结构针对圆锯片类刃口工件的双面研磨需求展开，设备布置在锯片制造返修、五金刀具加工、金属裁切耗材维护等场景中，主要完成锯片两侧刃面的同步或顺序磨削。现场工件通过定位架装夹固定后，锯片伺服旋转组件带动工件按设定转速回转，两侧打磨砂轮分别作用于锯片两个加工面，避免单面磨削后工件翻面二次装夹带来的定位误差，也能减少人工反复搬运薄片工件造成的磕碰变形。

　　从整机布局来看，下部采用封闭箱式机架承载全部执行部件，机架内部预留液压管路、电气走线与驱动元件安装空间，顶面作为加工安装基准面；外侧设置透明机罩，将磨削区域与人员操作侧隔开，既能够阻挡磨削碎屑、切削液飞溅，也方便运维人员观察内部砂轮进给与工件运转状态。液压站布置在机架侧部，为定位夹紧、辅助压紧等动作提供稳定压力，管路沿机架内侧走线并预留检修拆卸空间。

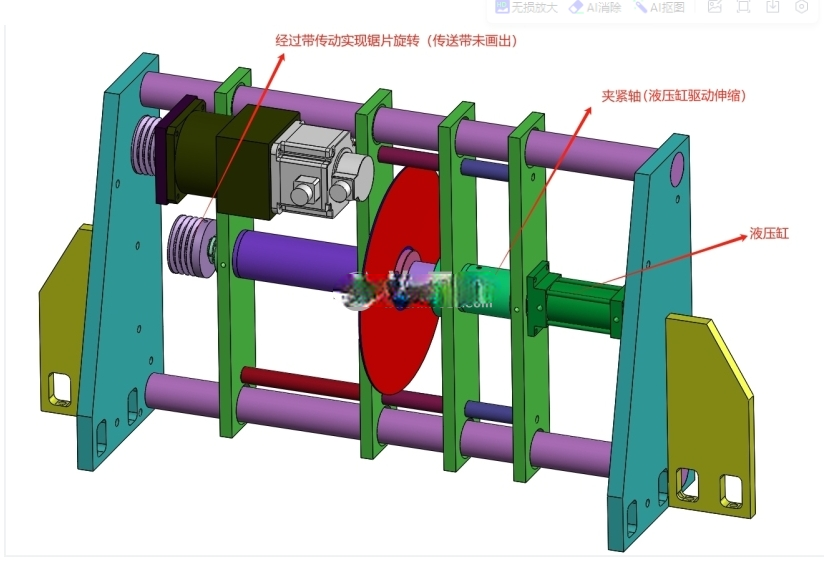

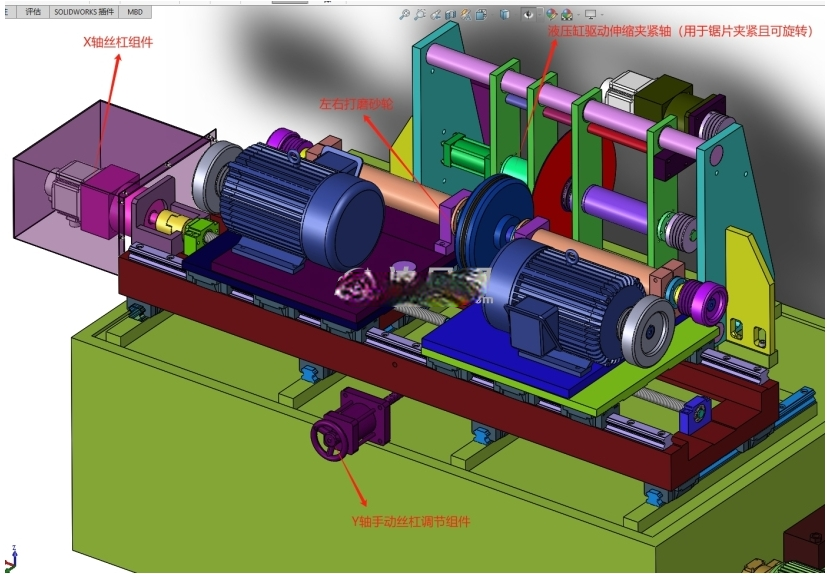

　　磨削执行部分由左右打磨滑台承载，每套滑台上配置打磨砂轮与驱动电机，滑台沿导向方向进给，可根据锯片厚度、磨削余量调整砂轮趋近位置。XY轴丝杠组件承担工件位置调整与进给补偿，丝杠传动配合直线导向能够保证进给位移的可控性，在粗磨阶段快速趋近加工面，精磨阶段小步距进给，控制两侧磨除量均匀。锯片伺服旋转组件的主轴与定位架同轴布置，工件装夹后回转中心与磨削进给方向保持确定几何关系，这对于薄片锯片尤其关键：若回转中心偏斜，两侧刃面会出现磨削量不均、局部刃口过烧或未磨到的问题。

　　结构设计时将刚性与维护性同时纳入考量。下机架采用型钢焊接框架加外封板的形式，底部形成厚重承载基础，抑制砂轮高速旋转产生的振动；打磨电机、砂轮轴、滑台导轨均安装在经加工的安装面上，保证装配基准统一。定位架设置可调定位面，适配一定直径范围内的锯片工件，更换工件时只需调整压紧与定位元件，不需要改动主机框架。机罩采用分段透明防护加框架连接，正面与侧面预留检修门位置，砂轮磨损后更换、电机皮带维护、滑台导轨润滑都可从对应操作位完成。

　　安装边界方面，设备整体为一体式落地结构，运输时可按机架、机罩、外部液压附件分段进场，现场就位后需要调整机架水平，再连接液压管路与电气线路。设备四周应预留砂轮更换、工件吊装、液压站散热以及电气柜开门维护空间，后侧留出管线弯折与检修距离，正面操作区需满足人员上下料和观察加工状态的安全距离。磨削区域下方应考虑碎屑与冷却液收集方向，机架底部及周边需匹配现场排屑、排污条件。

　　从建模逻辑看，各部件按照真实装配关系拆分：下机架、机罩、定位架、液压站、伺服旋转组件、丝杠组件、左右打磨滑台和砂轮均独立成级，运动副位置与实际进给方向对应。工程人员在评审时可直接检查滑台行程是否覆盖锯片半径范围、砂轮与工件在极限位置是否干涉、机罩开门后是否有足够拆装空间、液压管路与运动滑台之间是否保持安全间隙。该结构也为后续改型提供基础，例如调整砂轮规格可适配不同粒度磨削工艺，增加自动上下料机构后可接入批量生产线，更换压紧定位元件则可扩展到其他圆盘类薄片零件的双面磨削。

　　实际调试中，需要先确认定位架夹紧后工件端面跳动，再标定两侧砂轮进给零点；液压夹紧压力应根据锯片厚度与材料设定，压力过小会导致磨削时工件滑移，压力过大则可能使薄片产生夹持变形。左右滑台进给需保持对称补偿，使两侧磨除量接近，减少工件因单侧应力释放产生的平面翘曲。伺服旋转速度与砂轮进给量要匹配粗磨、精磨工序，粗磨侧重去除热处理氧化层和刃口余量，精磨侧重改善刃面一致性。整机结构将工件回转、双侧磨削、液压夹紧和丝杠进给集中在统一机架内，适合需要稳定重复定位、减少人工干预的锯片研磨工序。
