重载链条式输送转运托盘台架结构

　　这套台架主要面向车间内部工件在不同工位之间的横向转运，常见于仓储物流线、装配线接驳段以及自动化立体仓库的出入库口。现场布局里，它往往承担两段固定辊道之间的过渡任务：当托盘带着工件从主线进入该工位后，台架上的承载链条托住托盘底部纵梁，由驱动轴带动链条同步行进，把托盘平稳推送到下一段工位，完成转向、暂存或者工序衔接。区别于普通无动力辊道，这种链条承载方式对托盘底部的接触要求更宽松，即便托盘底面存在局部加强筋或者轻微不平，链条仍能通过多点接触维持稳定摩擦力，不会出现单根辊道卡滞的情况。

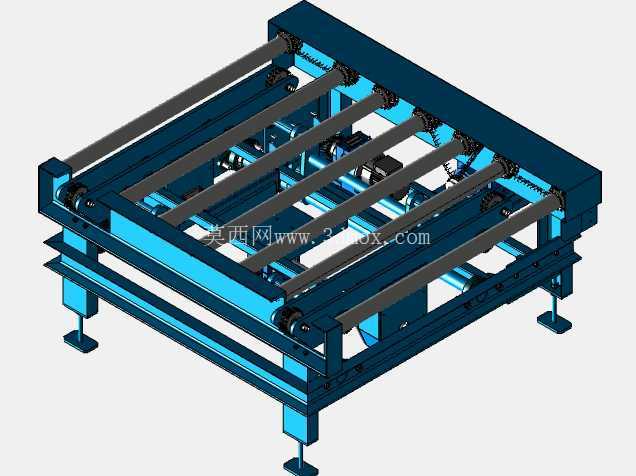

　　从结构分层来看，台架主体采用型钢焊接框架，长向布置多组平行输送链条，链条下方设置耐磨托条，用来承受托盘满载时的垂向载荷，避免链条在重载下出现下垂挠曲。驱动端集中布置在框架一侧，电机经减速器把扭矩传递给贯通长轴，长轴上对应每条链条位置安装链轮，保证各条输送线速度完全一致，托盘行进过程中不会因两侧速差产生偏斜、啃轨。从动端设置张紧机构，通过调整轴承座位置补偿链条磨损后的伸长量，维护时无需拆解整体框架，松开锁紧件即可调节张紧行程。

　　框架支腿采用可调脚杯支撑，脚杯底板接触地面，螺杆部分可以旋动调整整体台架高度，现场安装时能够配合主线辊道的顶面标高做毫米级找平，保证托盘从主线滑入转运台时不存在台阶落差。支腿与主框架之间设置斜向加强筋，抵消托盘启动、停止瞬间产生的水平冲击载荷，避免长期往复运行后焊缝出现疲劳开裂。框架侧面预留了传感器安装孔位，实际产线集成时可以在入口、出口位置加装光电检测开关，用于判断托盘是否到位、是否完全离开台架，信号接入产线控制系统后即可实现自动启停，不需要人工持续操作。

　　设计过程中首先确定的是输送面宽度与链条间距：间距需要匹配通用工业托盘的底部纵梁位置，保证每根纵梁都能落在至少一条链条的承载范围内，避免托盘中部悬空产生弯折。台面高度优先对接现场已有主线的输送标高，整体框架的长度方向尺寸要覆盖托盘全长加上前后各一段安全余量，保证托盘完全进入台架后再执行转运动作，不会出现端部探出、重心偏移的问题。驱动功率的匹配结合托盘满载重量、链条摩擦系数以及启动加速度核算，既避免动力不足导致满载启动打滑，也防止动力冗余过大造成启停冲击过强。

　　建模时把焊接框架拆分为长向主梁、横向连接梁、支腿组件、驱动轴系、从动张紧轴系、链条组件、防护盖板几个子装配，各个模块之间的装配约束完全按照实际安装关系设置：轴系与框架之间通过轴承座定位，链轮与轴采用键连接限位，链条节距按标准滚子链参数装配，运动模拟时可以直观看到链条绕链轮循环行进的轨迹，提前检查链条与托条、链轮与护罩之间是否存在干涉。现场安装阶段，先把整体框架就位并调平脚杯，再穿装驱动轴与从动轴，挂装链条后调整张紧量，最后接入驱动电机与检测元件，空载试运行确认各链条同步、无异常卡阻后再投入满载工况。日常维护点集中在链条润滑、张紧量复检以及轴承座紧固，结构上没有复杂的精密配合面，车间维保人员按照常规输送设备保养流程即可完成运维，适配多批次、重载荷的连续生产转运场景。
