重载双链同步输送机架体结构设计

项目分类:输送机 发布时间:2024-11-12 ID:789516
  • 重载双链同步输送机架体结构设计

  这套链式输送设备的架体结构,最初是围绕车间内托盘重载工位的转运需求搭建的,常见于家电总装线、仓储分拣区、零部件加工工序之间的工件接驳场景。现场布置时,设备往往架设在地面预埋件或者可调脚座之上,两侧纵向主梁承担整条输送线的竖向载荷,两端伸出的安装支耳用于和上下游工位的接驳台、阻挡机构或者顶升移栽单元做对接固定,安装边界需要提前核对支耳的孔位间距与地面标高,避免架体落位后和周边护栏、线槽产生干涉。

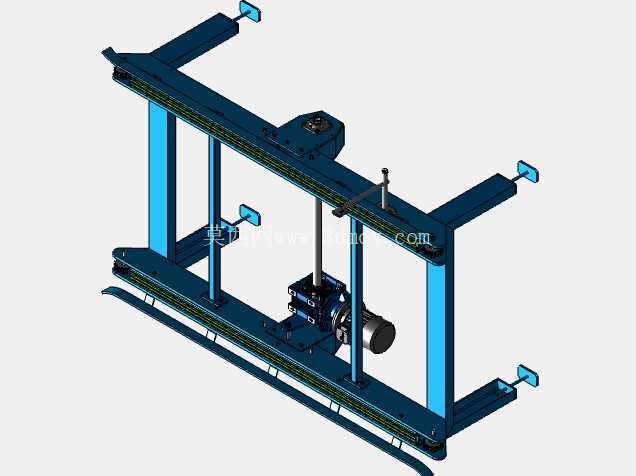

  从结构组成来看,整套设备采用双侧平行链条作为承载牵引部件,两根纵向布置的槽钢主梁构成架体的核心受力框架,中间多根横向连接梁把两侧主梁拉结为整体,既控制长距离架体的侧向挠度,也为链条导轨、张紧组件提供安装基准。驱动单元布置在架体中部偏下的位置,电机经减速机构把动力传递给传动轴,再通过轴端链轮同步带动两侧链条运转,这种中置驱动的布局能缩短动力传递路径,让两侧链条的张紧状态更易保持一致,减少长输送段两端链条松紧不均带来的跑偏、卡滞问题。

  链条的导向依托主梁内侧固定的导轨条完成,导轨沿输送方向通长布置,链条滚子贴合导轨面滚动,承载时工件托盘的重量直接压在链条附件上,再经链条传递到导轨与主梁,避免链板直接受弯磨损。架体上还设置了可调张紧结构,在传动轴附近通过调节螺栓改变链轮的轴向位置,补偿链条长期运行后产生的节距伸长,张紧行程预留量需要覆盖链条使用寿命周期内的伸长量,调节时两侧张紧量要同步调整,防止传动轴偏斜。

  设计思路上,架体主体选用型钢焊接成型,立柱与主梁之间采用筋板补强,在驱动安装位、链条转向位这些局部应力集中的区域,额外加设加强肋板,避免反复启停冲击下焊缝出现疲劳开裂。竖向立柱的间距根据输送线的总长度均匀排布,单跨跨度控制在型钢挠度允许范围内,当输送工件重量偏大时,可在立柱底部增加横向地脚支撑,扩大架体与地面的接触面积。设备顶部两侧预留了传感器安装支架、工件阻挡器的装配孔位,现场可根据产线工艺需求加装到位检测、停止定位组件,不需要二次在主梁上焊接开孔,保护架体的防腐层与受力完整性。

  外形尺寸方面,架体的整体宽度由托盘的规格决定,两侧链条的中心距要匹配托盘底部的支撑边距离,保证托盘落放后两侧受力均衡,不会出现偏载倾翻;输送面的高度通常和前后工位的作业面保持齐平,支耳的伸出长度适配相邻设备的对接间隙,底部驱动组件向下凸出的轮廓需要和地面预留足够的检修空间,方便后期更换减速机油封、调整电机同轴度。

  实际运行中,双链同步输送的形式适合输送重量较大、底面刚性较好的托盘类工件,和皮带输送相比,链条承载能力更强、耐油污耐冲击,适合机加工、焊接车间这类存在切削液、焊渣的工况;和辊筒输送相比,链式结构对托盘底面的平整度要求更低,输送过程中牵引力更大,可实现长距离重型工件的连续转运。架体上设置的多处可调结构,也让这套设备既能作为独立输送段使用,也能多段拼接组成长距离产线,拼接时通过端部支耳定位锁紧,保证各段导轨面平齐,链条过渡处无卡阻台阶。
