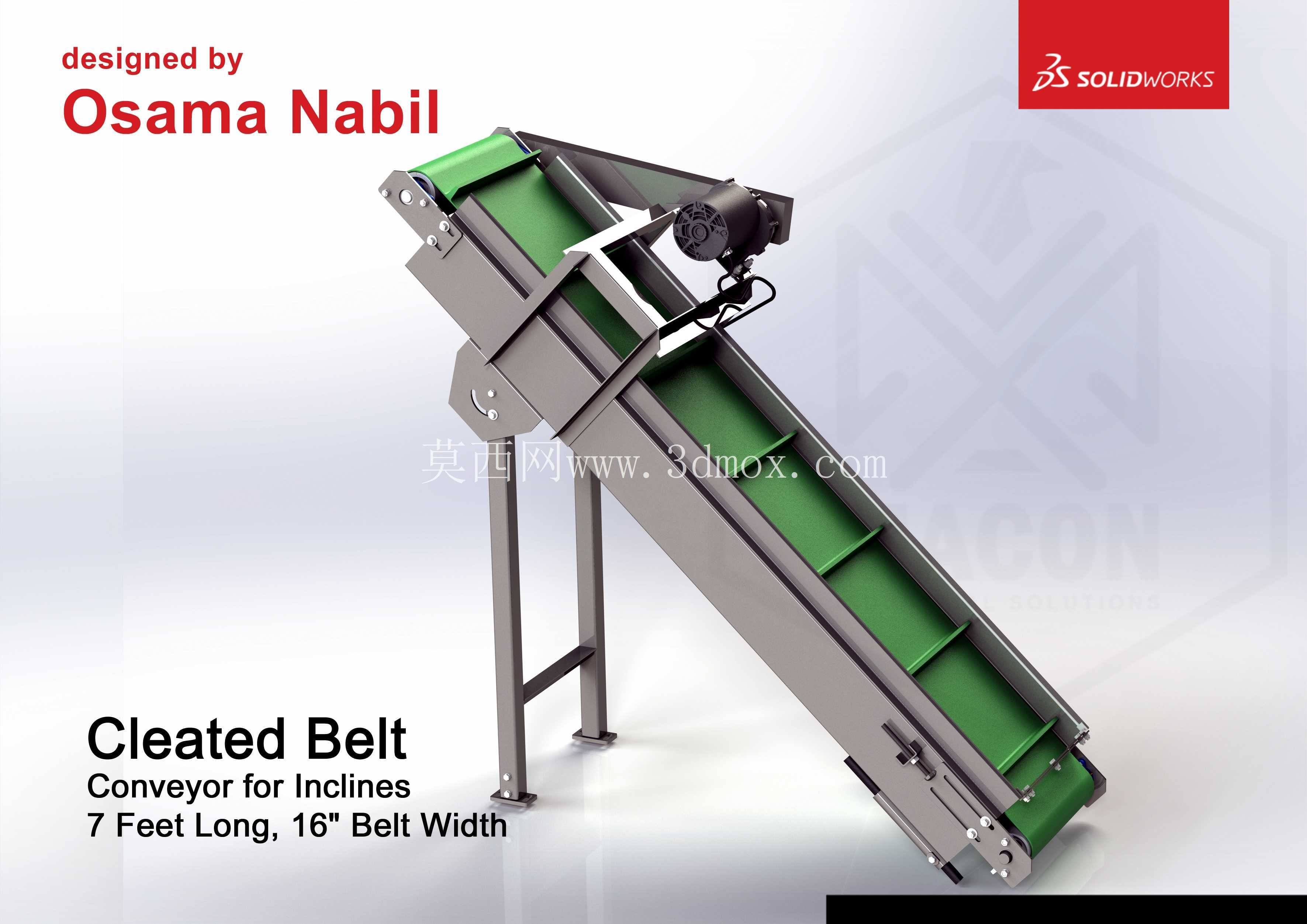

七英尺长挡边爬坡皮带输送设备

　　这套倾斜带式输送结构主要面向存在高度差的产线衔接场景，常见于包装车间、装配工位、仓储分拣区以及零部件加工单元之间。设备的核心任务不是单纯把物料从一端搬到另一端，而是在陡坡条件下稳定托住工件，避免小型件、松散件或外形不规则零件在上升过程中回退、滑落、卡滞。现场布置时，它可以承担地面料箱与操作平台之间的过渡，也可以把加工后的零件送入检测、包装或暂存区域，尤其适合人工上料位置与后续设备入口不在同一水平面的情况。

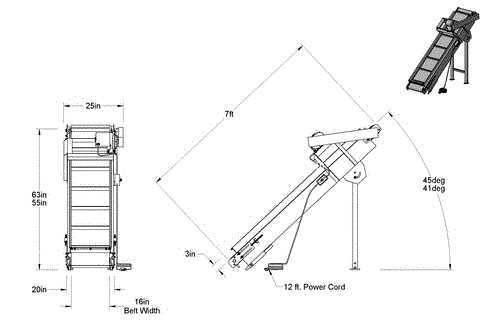

　　从结构组成看，输送主体采用倾斜机架承载环形皮带，皮带表面设置连续挡边，形成沿输送方向分布的格挡区间。物料进入下段后，被挡边限制沿皮带斜面下滑；随着皮带运行，工件被逐步抬升到上段卸料位置。与普通平皮带相比，这种挡边形式对小尺寸零件、盒件、袋件以及形状不规整物料更友好，不需要额外增加复杂夹具，也能在较大倾角下保持输送连续性。皮带宽度按16英寸设计，适合通过中小型工件和批量散件；整机有效输送长度约7英尺，在三维布局中可作为中等行程的爬坡提升段使用。

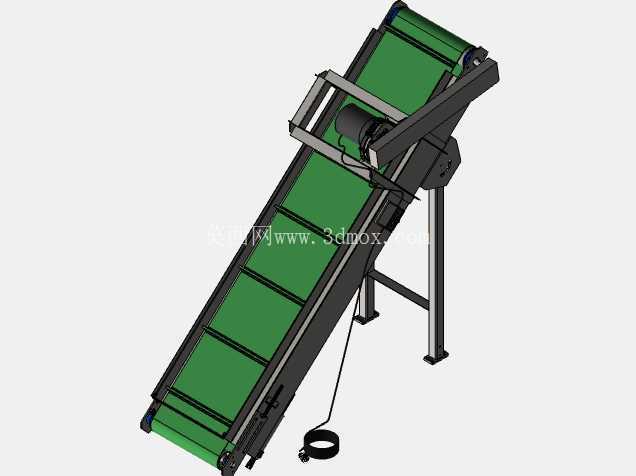

　　驱动部分布置在上端区域，电机通过传动件带动主动滚筒，使皮带沿倾斜方向循环运行。上端驱动有利于提升牵引稳定性，减少重载启动时皮带在承载段打滑的风险。下端设置从动滚筒及张紧调节结构，用于补偿皮带伸长、调整跟踪状态，并为日常维护保留操作空间。机架两侧采用型材或折弯焊接式框架形成刚性支撑，侧面护板可限制物料侧向偏移，降低零件从皮带边缘掉落的概率。

　　支撑方式是该结构在现场适配中的重点。设备上部与输送主机架连接，下部通过独立支腿落地，支腿之间设置横向连接杆，以提高整机抗扭和抗摆动能力。上端配置可调节支撑杆，下端支架也预留角度和高度调整关系，使安装人员能够根据上下游设备的接口高度，改变输送机的俯仰姿态和落料位置。实际选型时，不能只看皮带长度，还需要校核上端进料或卸料点高度、下端支腿 footprint、地面固定孔位、电机侧维护空间以及皮带两侧安全距离。若布置在人员通道附近，还应在倾斜段外侧补充防护栏或警示区域，避免宽松衣物、工具或线缆接近运动部件。

　　建模时需要重点表达滚筒轴线与机架的平行关系，因为这直接影响皮带跑偏趋势。挡边皮带在弯折通过滚筒时存在柔性变形，模型中应保留皮带包角、挡边高度和侧板间隙，不能把皮带简化成完全刚性的直板。支腿与主机架的连接孔、调节杆行程、地脚板尺寸也应明确，这些结构决定设备能否在真实车间中完成安装对齐。对于需要导出工程图的场景，还应补充主动滚筒、从动滚筒、轴承座、张紧螺栓、支撑脚盘等关键件的装配关系，方便后续进行外购件选型和钣金件拆图。

　　从使用逻辑看，该设备更适合连续、节拍稳定的物料提升。若物料表面油污严重、重量集中或外形极易翻滚，需要在挡边高度、皮带材质、侧板间距和卸料过渡板上进一步校核。上端卸料处应保证物料离开皮带后能顺利进入下游容器或设备，避免回落到机架内部。下端进料区则要考虑人工摆放或振动盘、流水线来料的冲击，必要时增加导向板，使物料以稳定姿态进入格挡区间。整体结构兼顾了爬坡输送、散料防溜和现场高度调节，是产线高差衔接中较为实用的一类输送装置。
