履带式移动监控巡检机器人结构设计

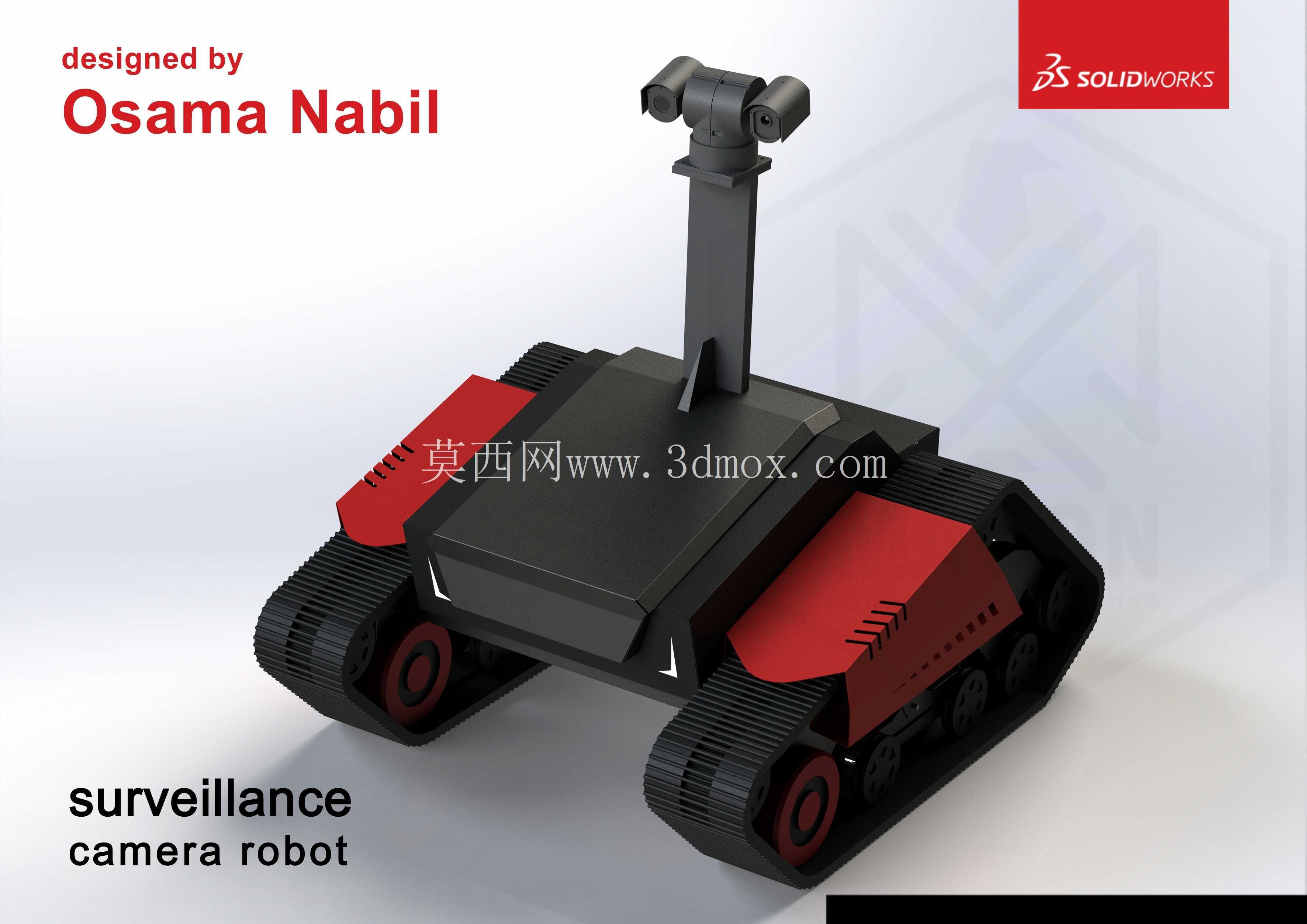

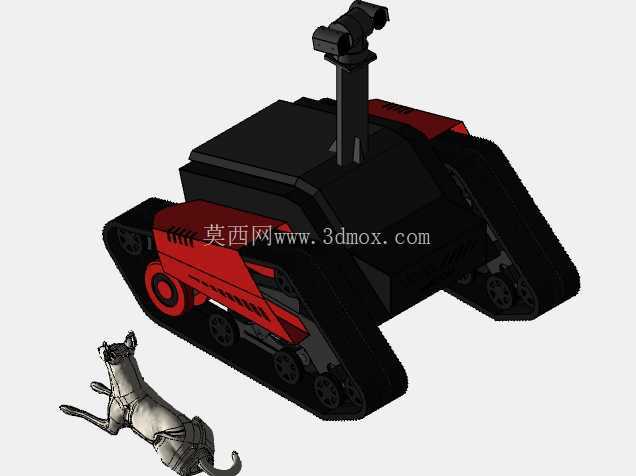

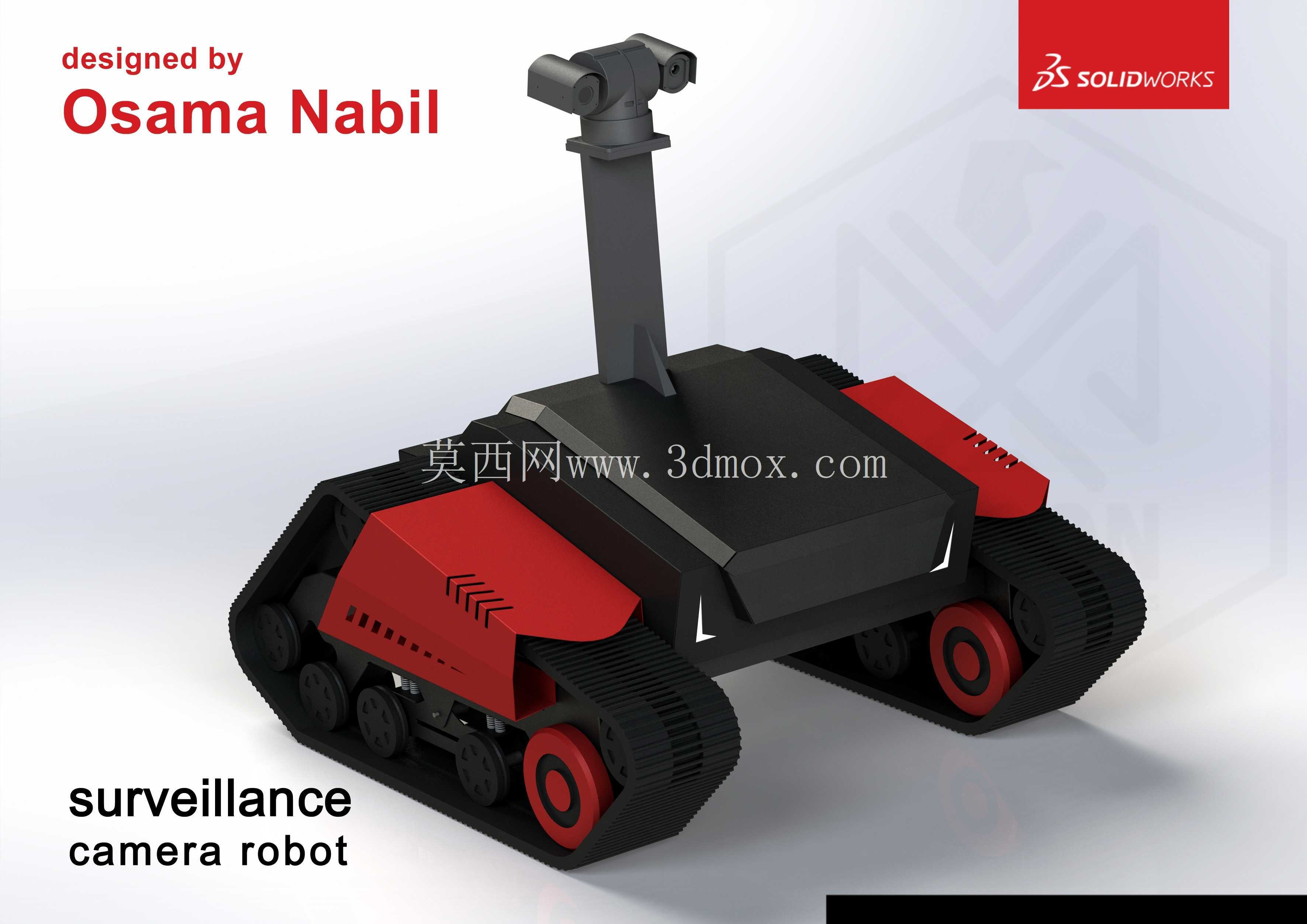

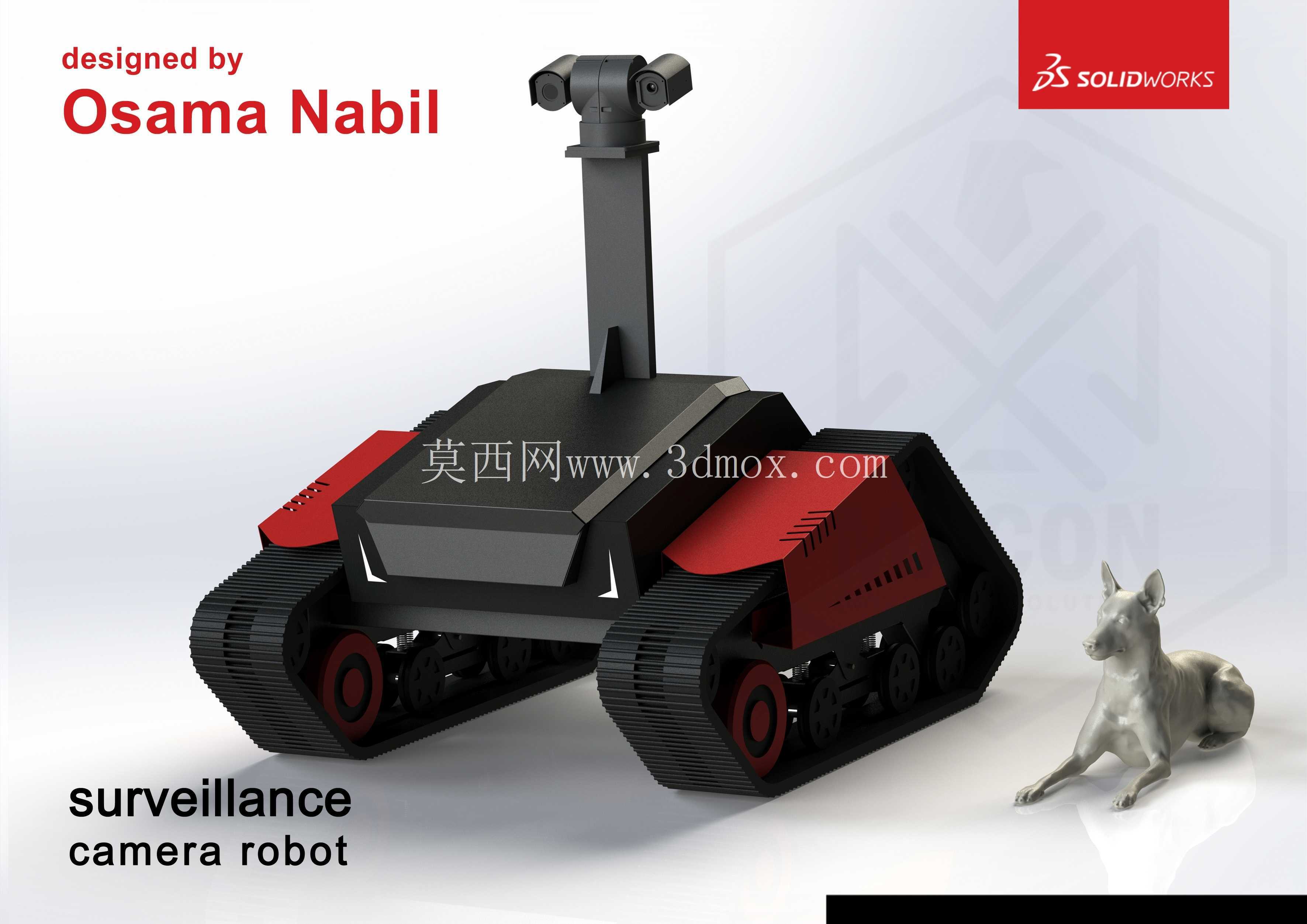

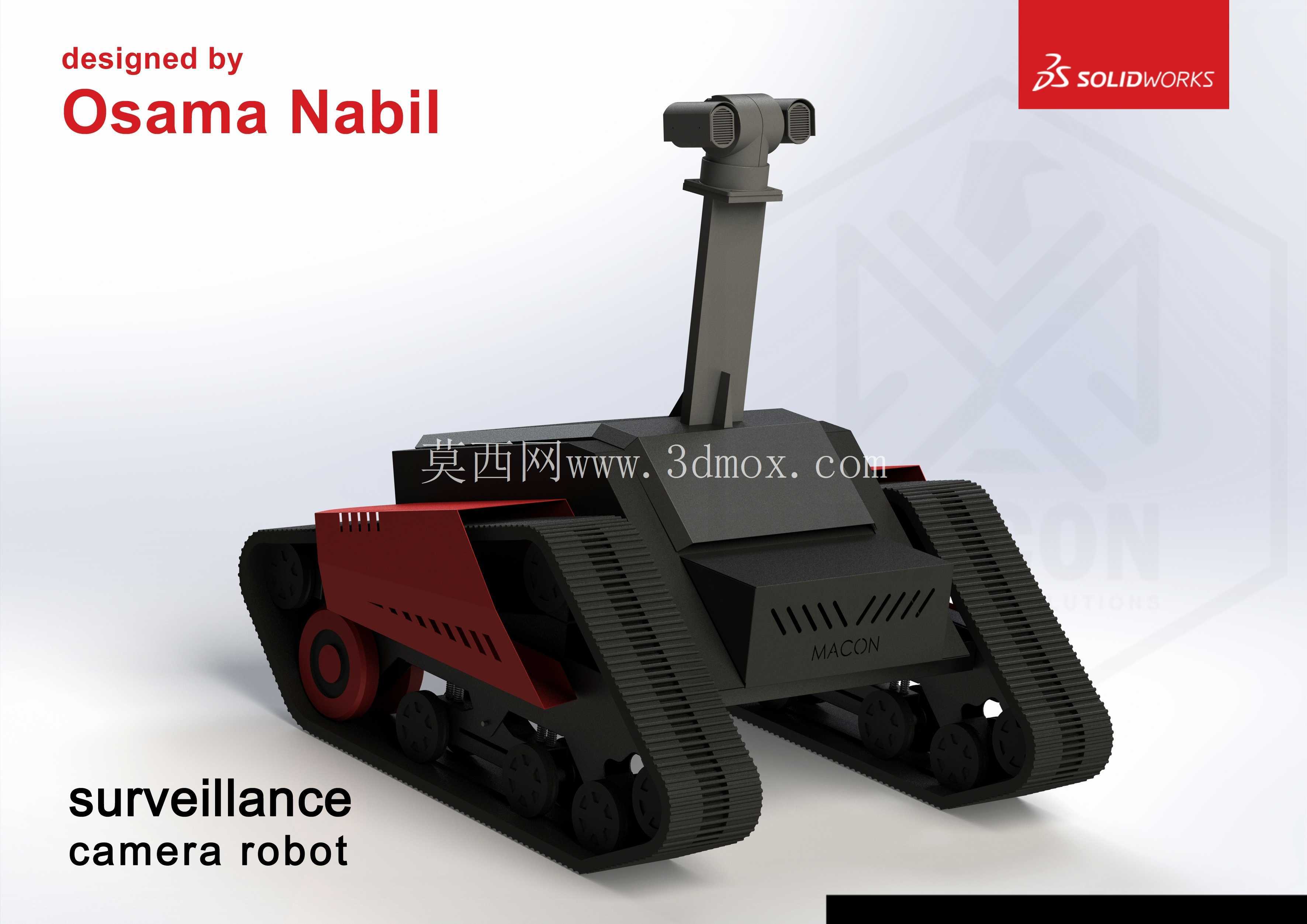

　　该履带式移动监控机器人面向厂区周界巡检、仓储库区值守、地下管廊巡查、户外场地安防等场景开发，采用履带行走底盘搭配高位双目摄像云台的整体布局，可替代人工完成固定点位之间的往复巡查、画面回传与异常状态初筛工作。

　　行走部分采用橡胶履带包覆驱动轮、负重轮与导向轮的经典履带构型，底盘两侧履带独立驱动，可实现原地转向、小半径转弯，相较轮式底盘在碎石路面、草地、轻度坡道、车间接缝地面上的接地压强更低，越障与防滑能力更强。底盘主体为低矮箱型结构，内部预留电池仓、驱动电机、控制板与走线空间，外壳做斜切收边处理，既降低整机重心，也减少行进中剐蹭障碍物的概率。两侧红色护板覆盖履带上方区域，可阻挡泥沙、碎屑卷入行走机构，同时形成醒目的外观识别色。

　　摄像单元通过立式支柱抬升至底盘上方较高位置，云台搭载双镜头模组，具备水平旋转与俯仰摆动的安装接口，能够获得更远的视距与更广的俯拍范围，减少底盘自身对视野的遮挡。支柱与底盘之间采用法兰式连接，便于拆装运输，也可根据巡检高度需求更换不同长度的支撑立柱。

　　结构建模时重点处理了几处工程边界：一是履带与轮系的包络关系，需保证履带张紧后与各轮齿啮合顺畅，转向时两侧履带差速运动不与侧护板发生干涉；二是云台支柱的根部加强，高位摄像装置在底盘加减速、越障冲击时会产生较大弯矩，支柱与箱体连接处需设置加强筋或加厚安装板；三是整机重心控制，电池、电机等较重部件应尽量布置在底盘下部居中位置，避免爬坡时前倾或侧翻；四是外部接口预留，箱体前后需留出充电接口、急停按钮、状态指示灯与传感器安装面，云台内部要预留视频线、控制线的穿线通道。

　　从安装与维护角度看，底盘上盖可整体开启，方便更换电池、检修驱动模块；履带采用分段包覆形式，拆卸侧护板后即可完成履带更换；摄像云台模块化固定在支柱顶端，镜头、舵机或电机可单独维护。整机外形紧凑，能够通过普通车间通道、仓库货架间巷道与管廊狭窄路段，适合在固定巡检路线上长期运行，也可作为移动监控载体扩展热成像、气体检测、声光警示等附加功能。
