可调式大管径管道真空夹持搬运机构

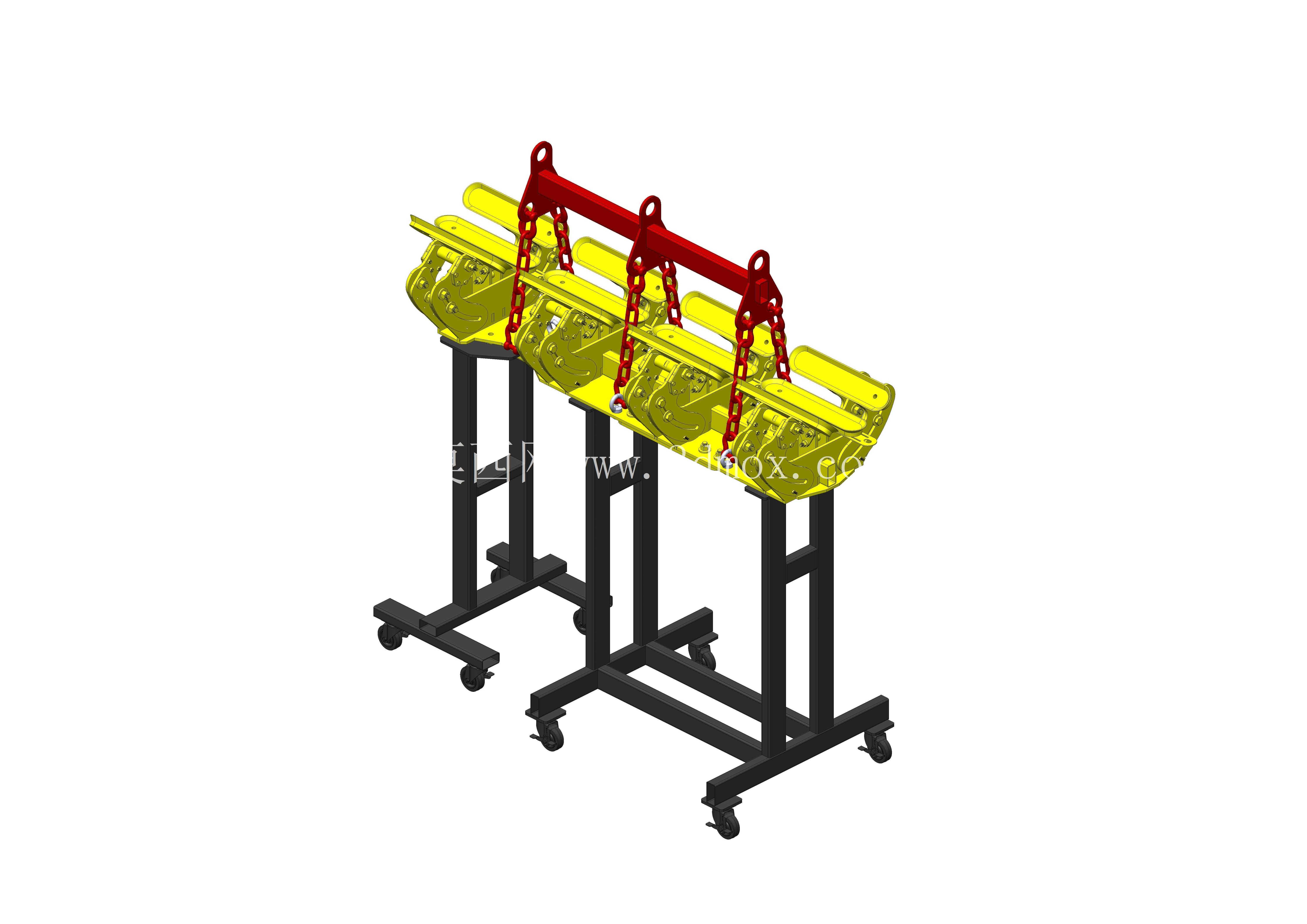

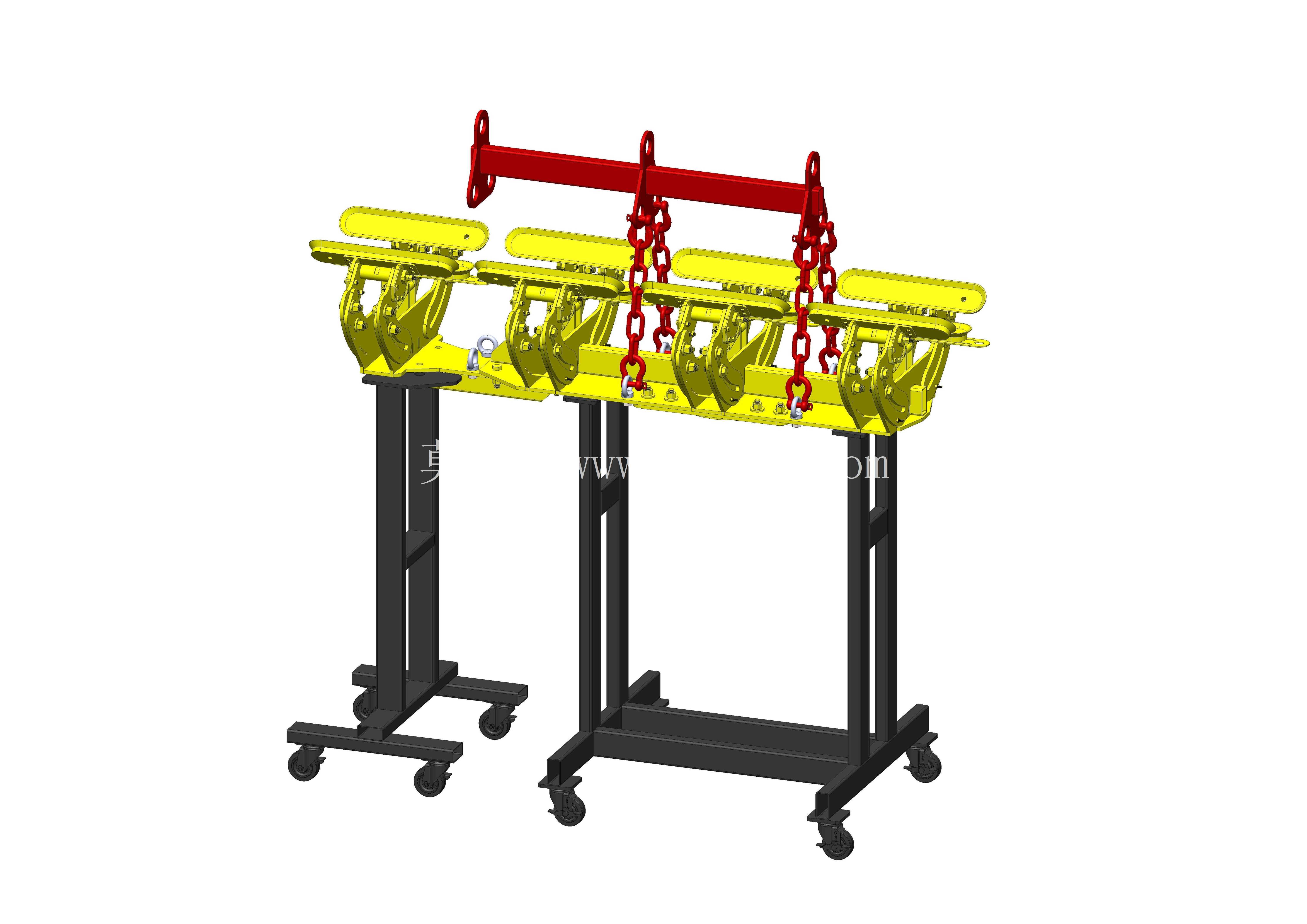

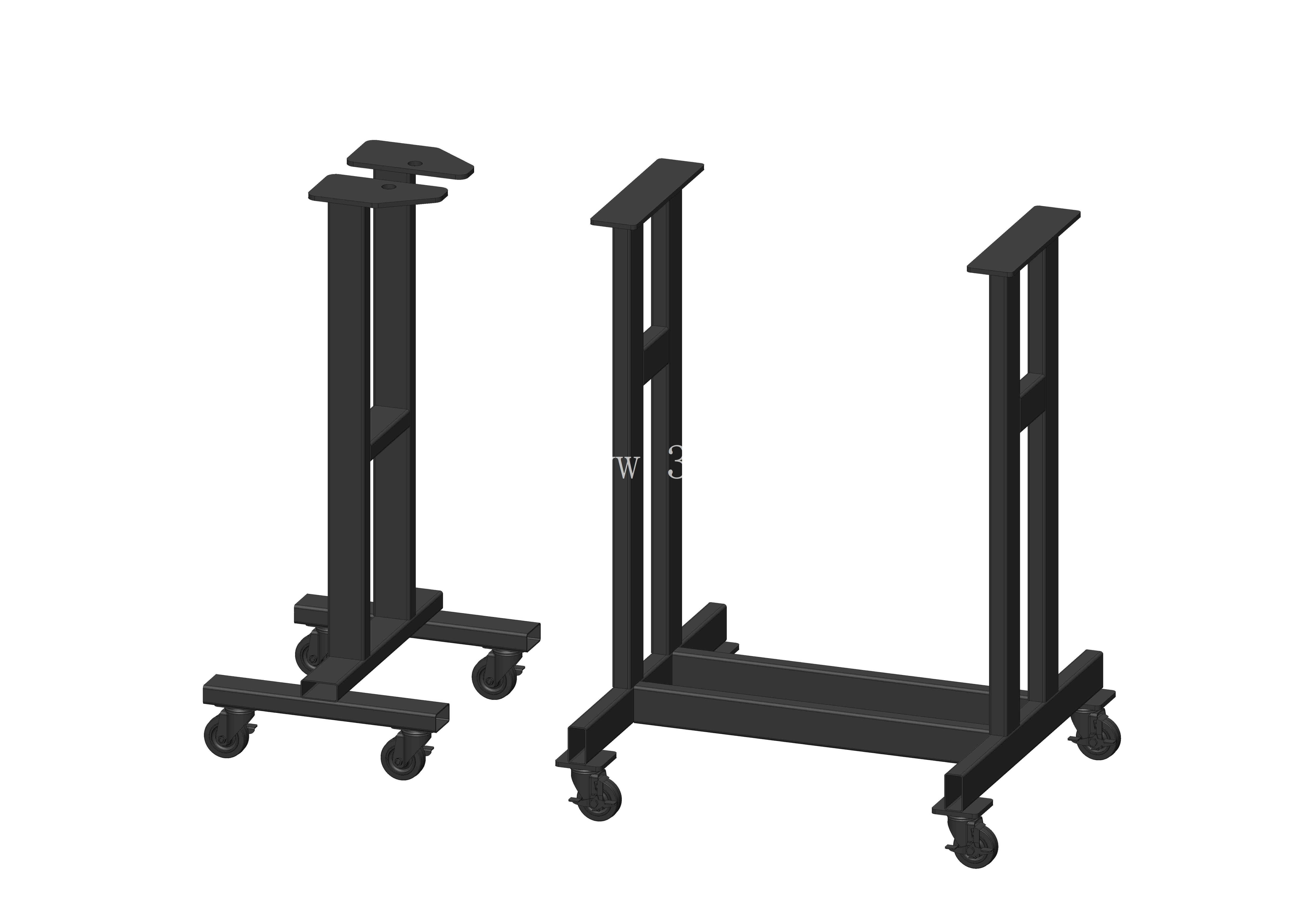

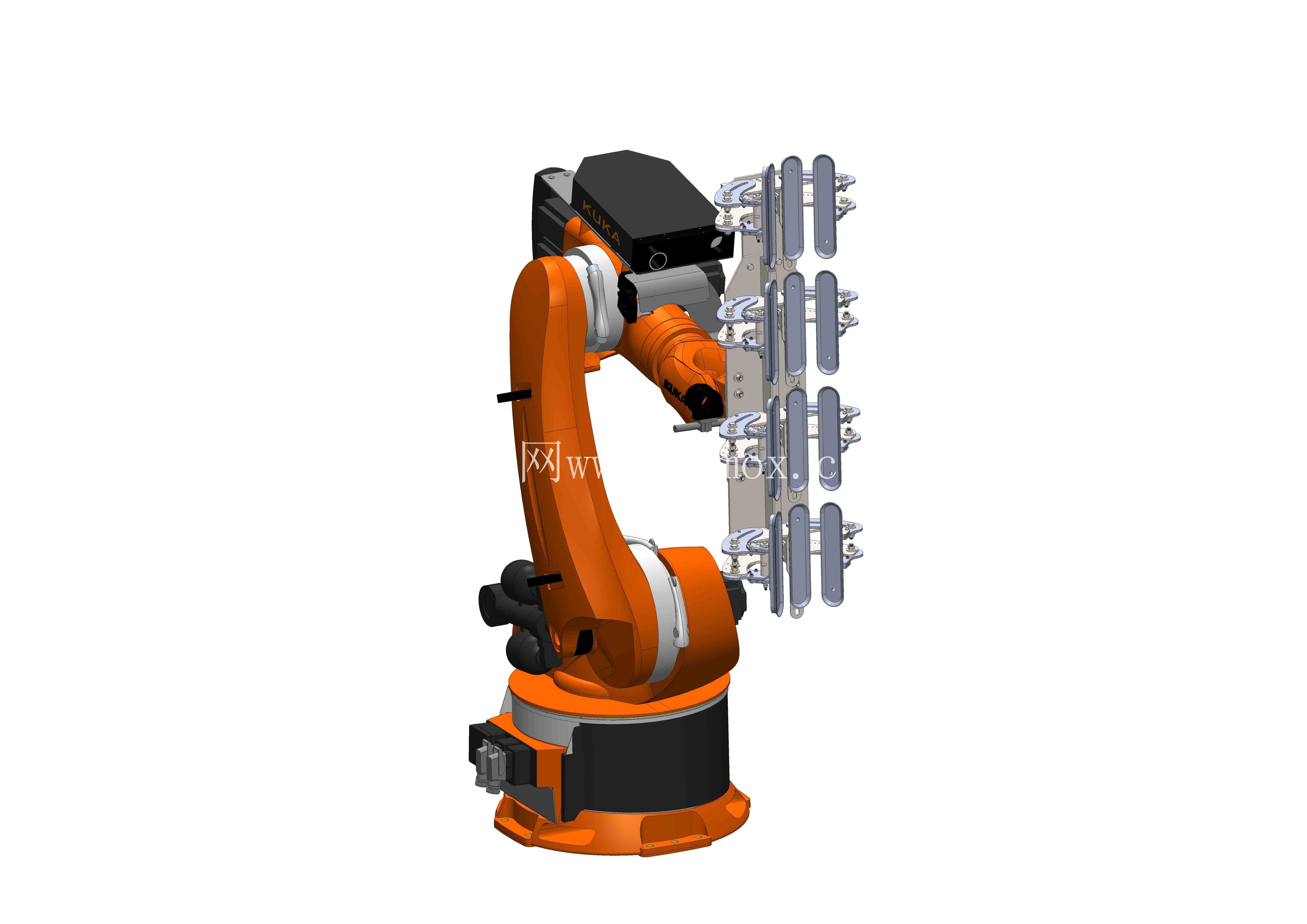

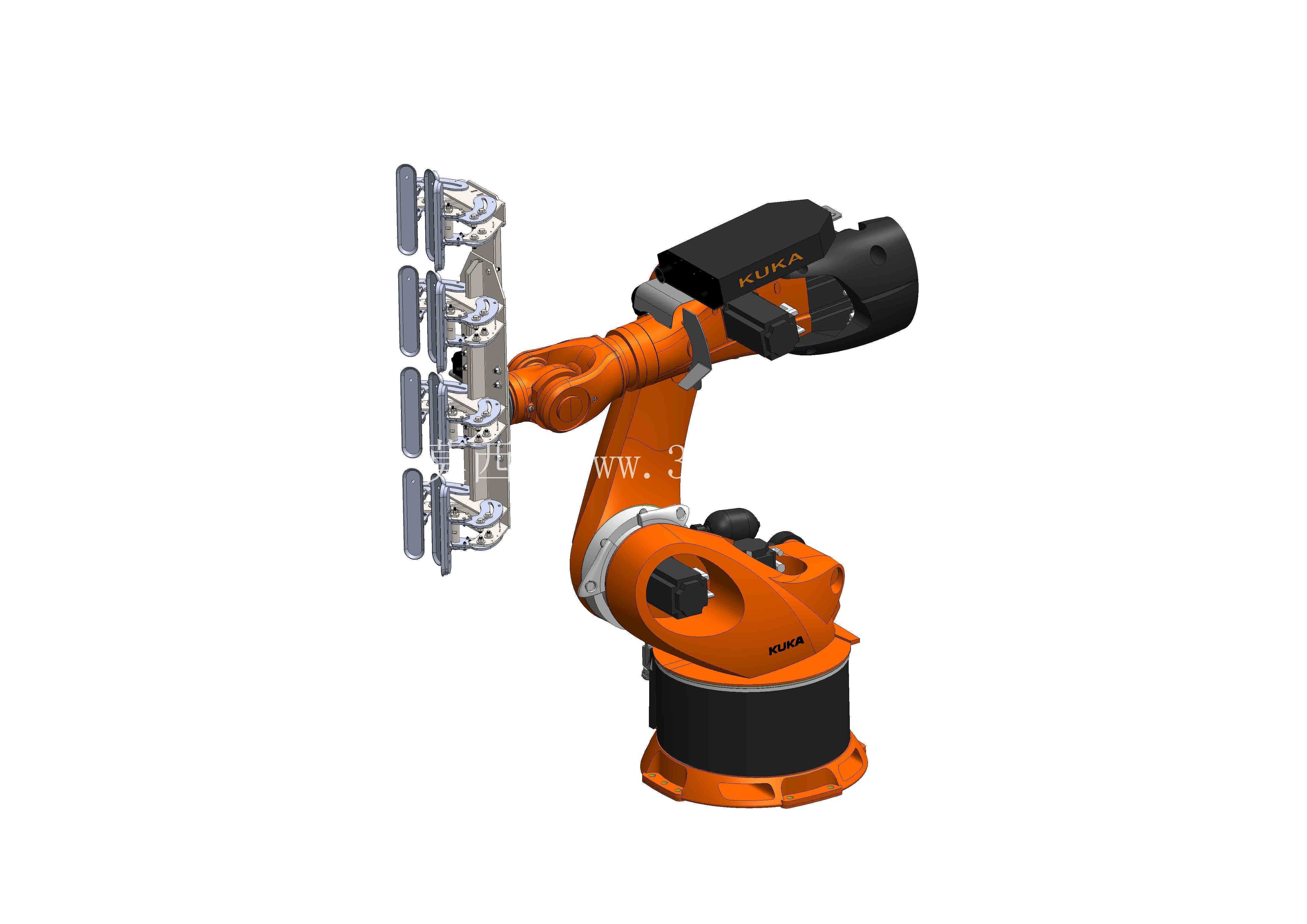

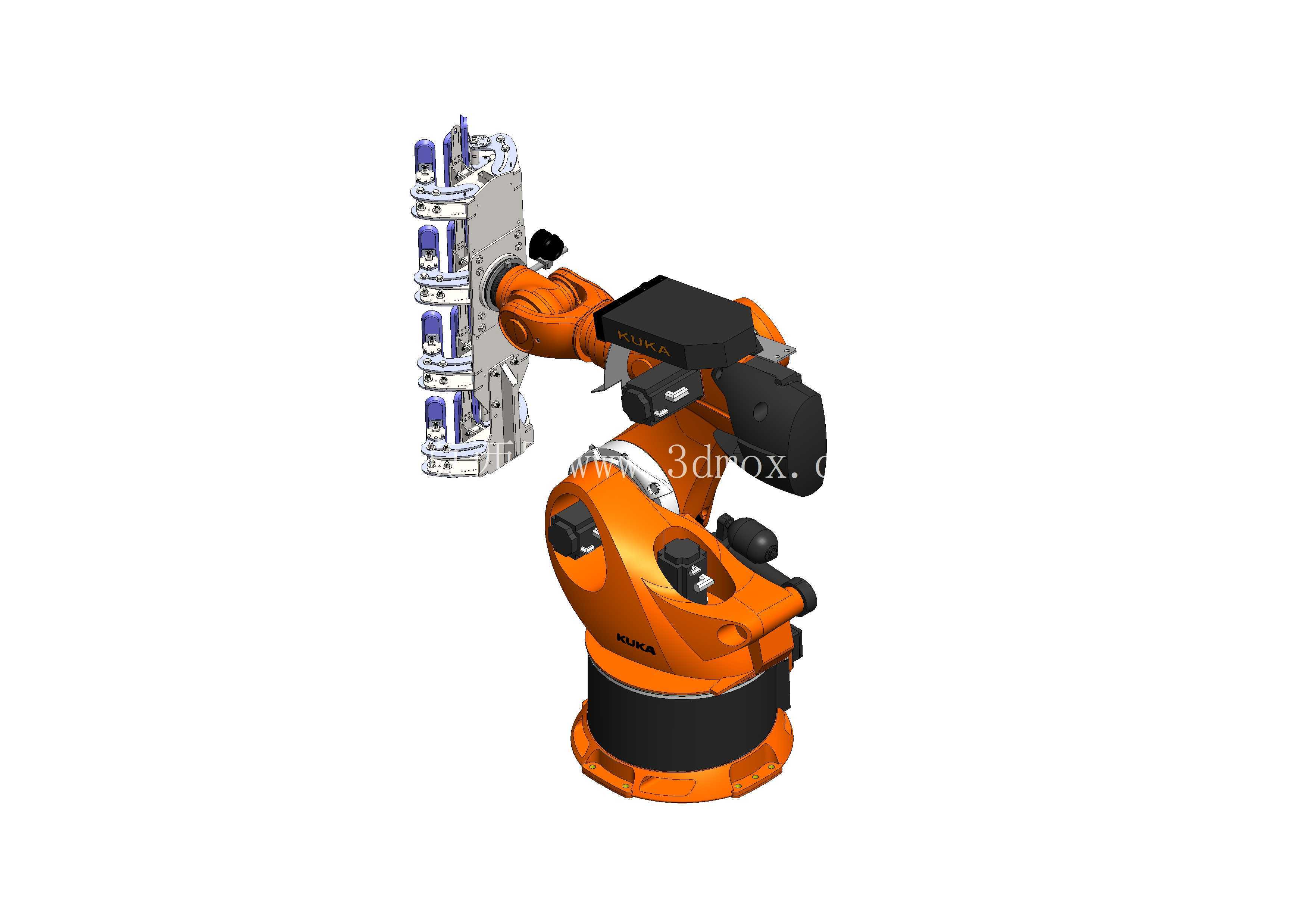

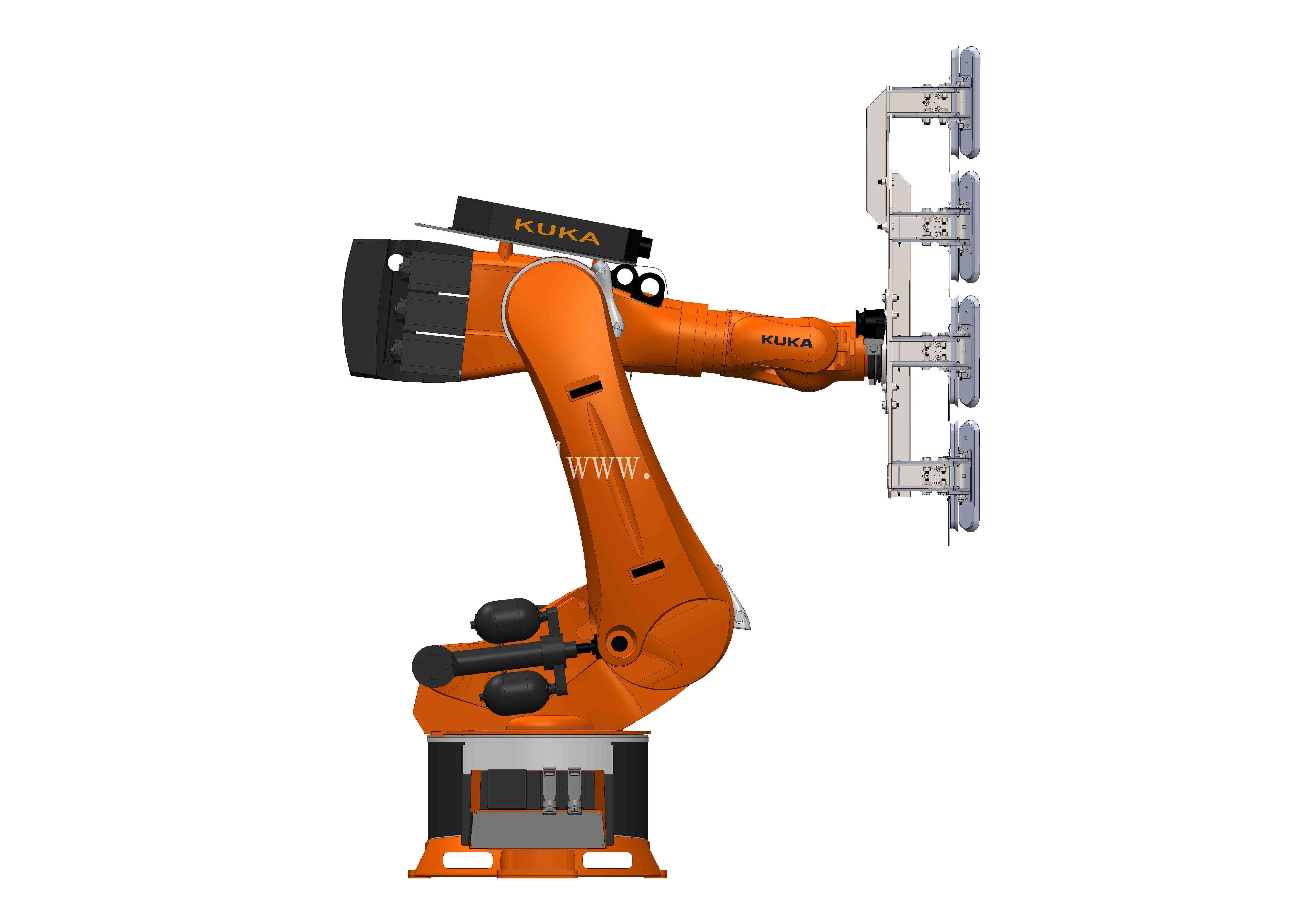

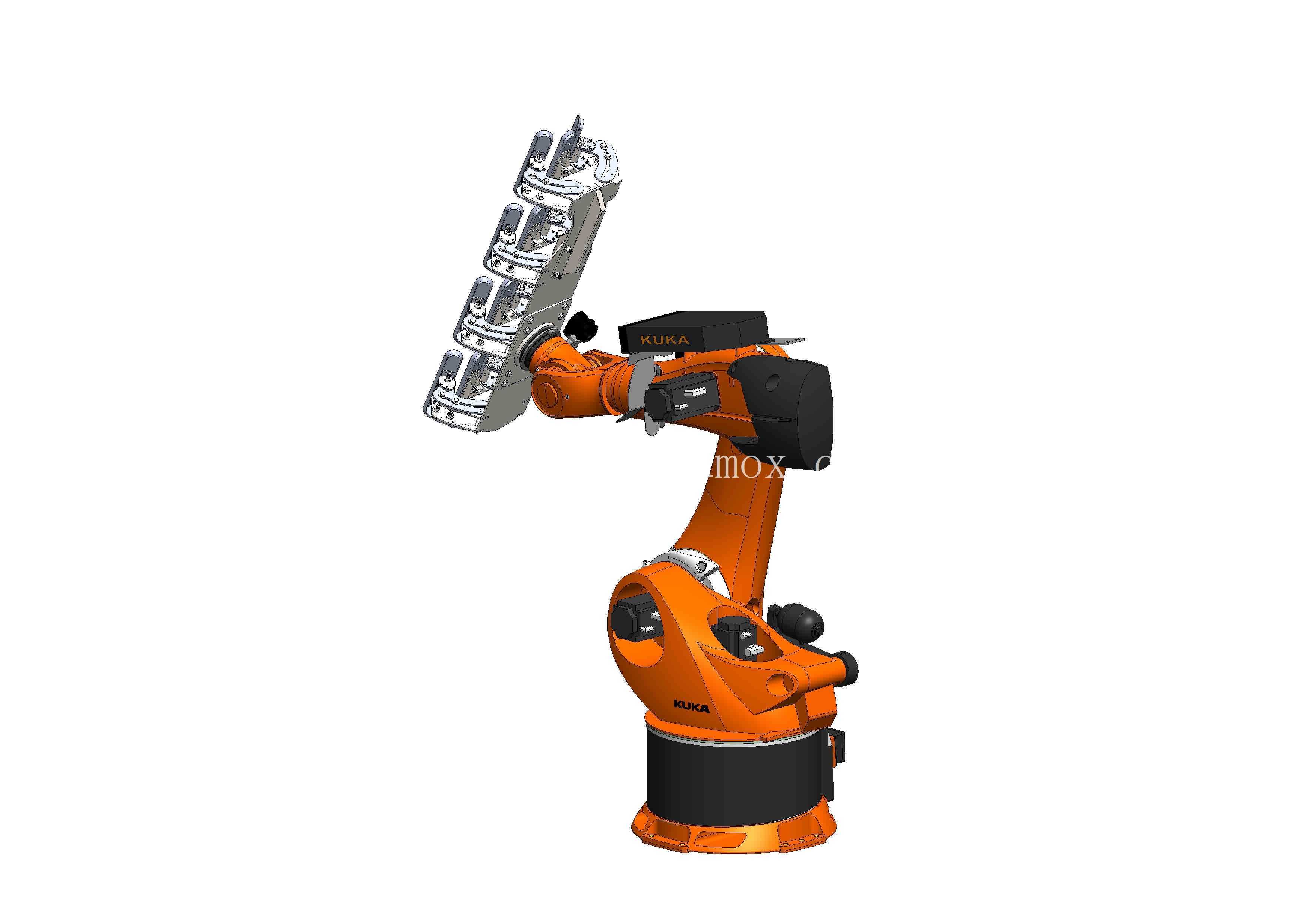

　　这套夹持机构面向大直径圆管类工件的自动化转运场景开发，核心解决传统机械抱夹在薄壁管材、防腐涂层管、大重量长管件搬运中容易出现的表面压伤、夹持打滑、适配管径范围窄的问题，整体作为工业机器人的末端执行器使用，可直接搭载在六轴搬运机器人、桁架机械手或者专机升降滑台上，完成管材从料堆到上料工位、切割工位、焊接工位之间的自动取放转运作业，在管材加工生产线、市政管道预制车间、钢结构管件生产单元中都有明确的落地适配性。

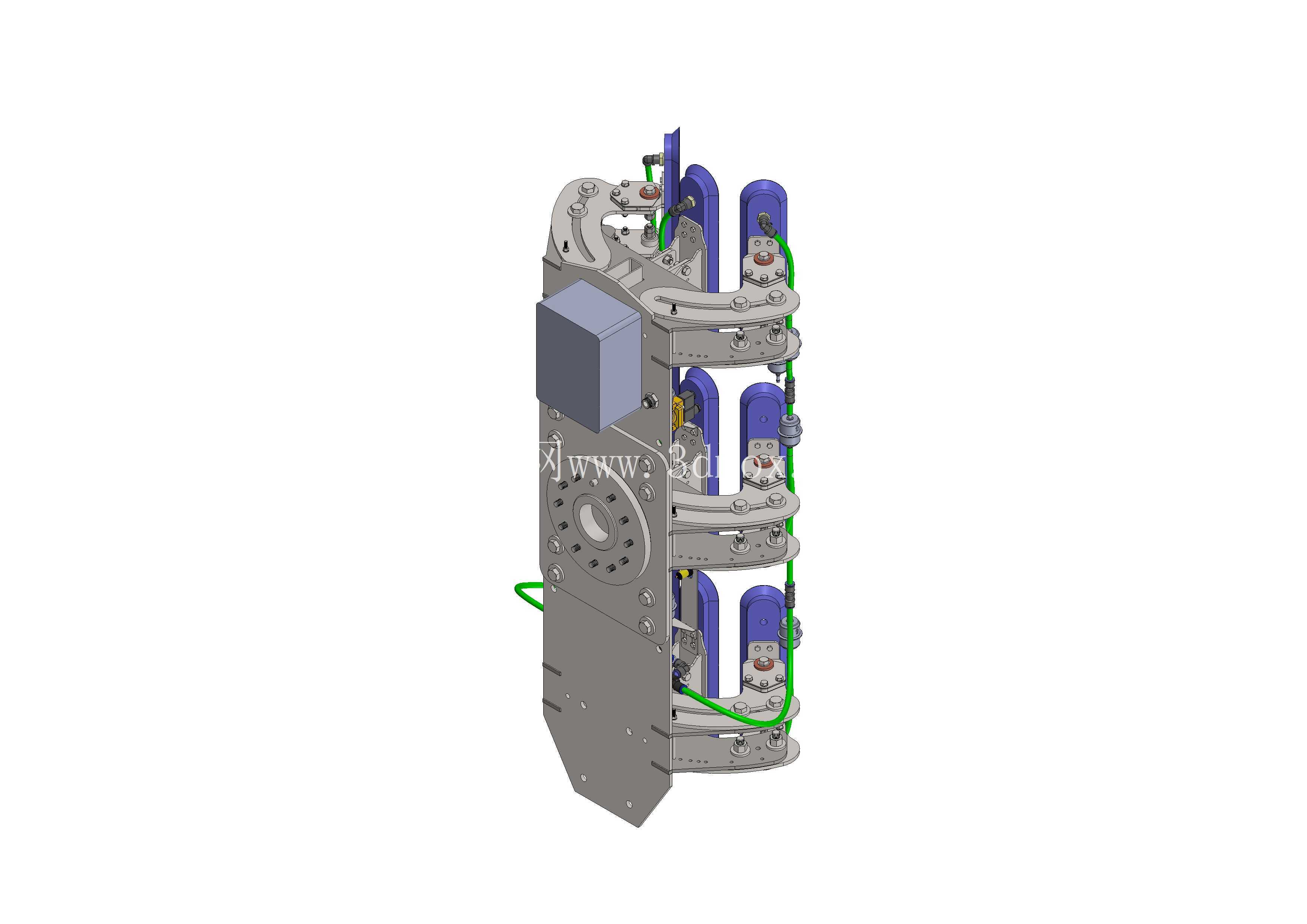

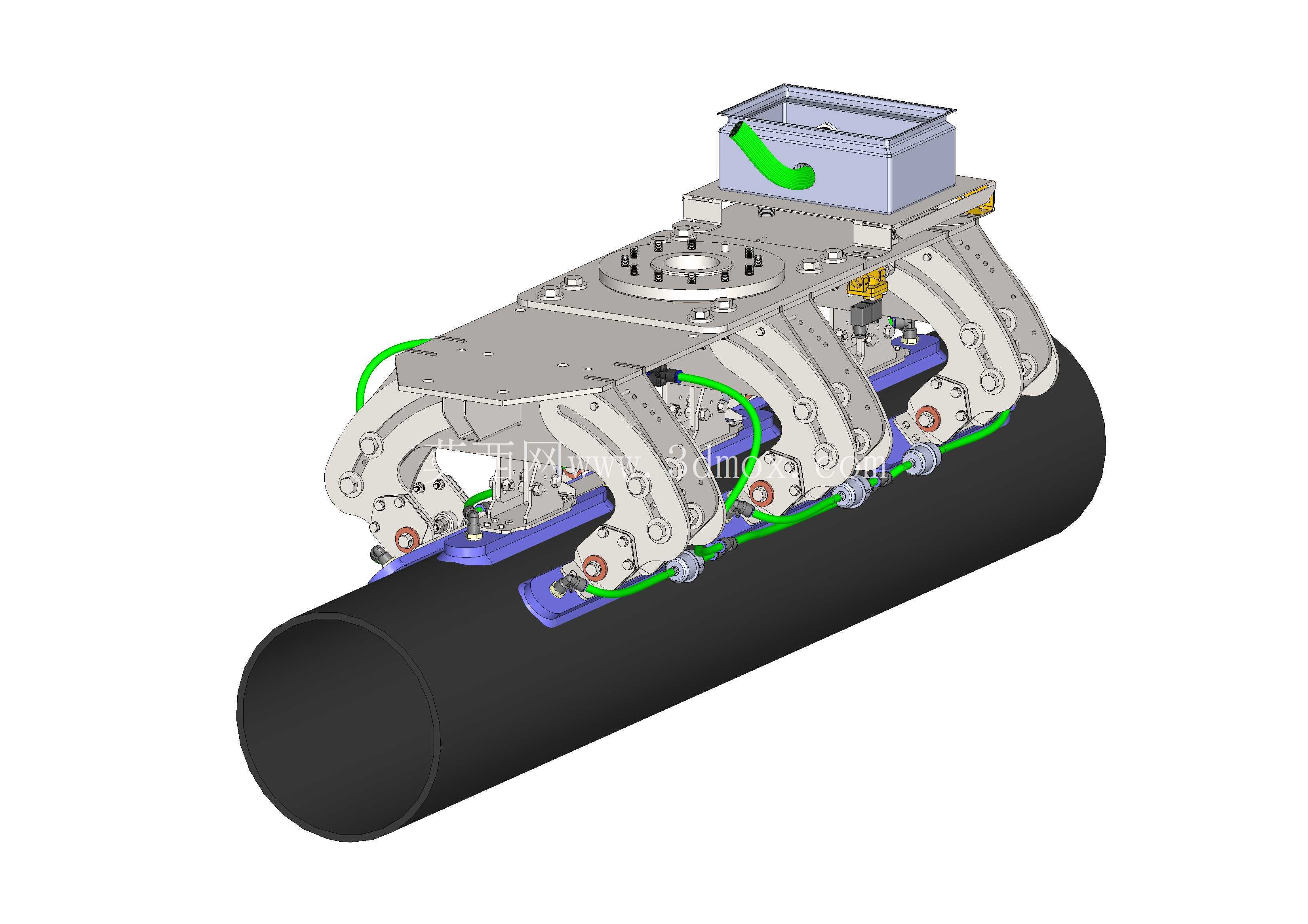

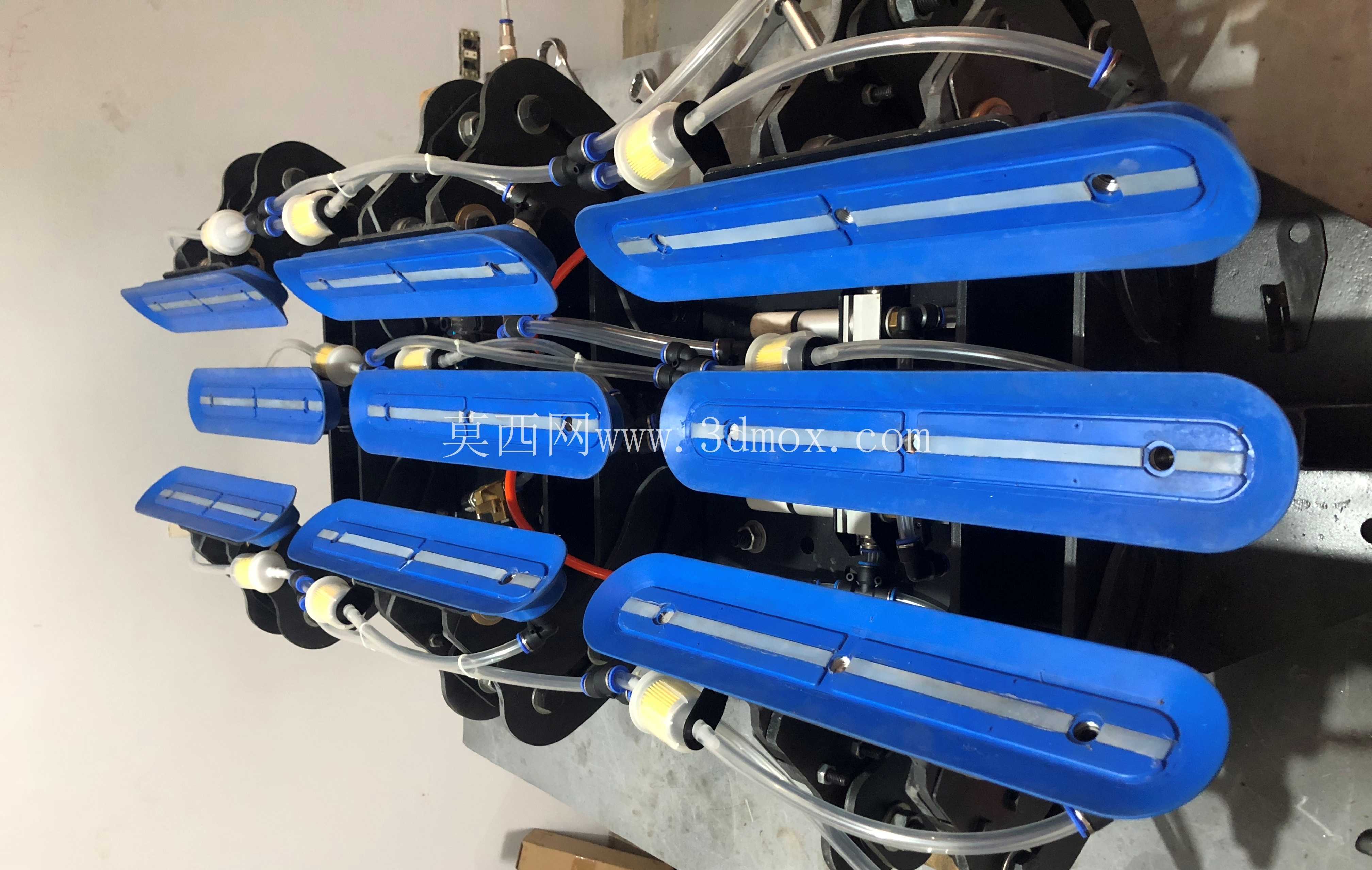

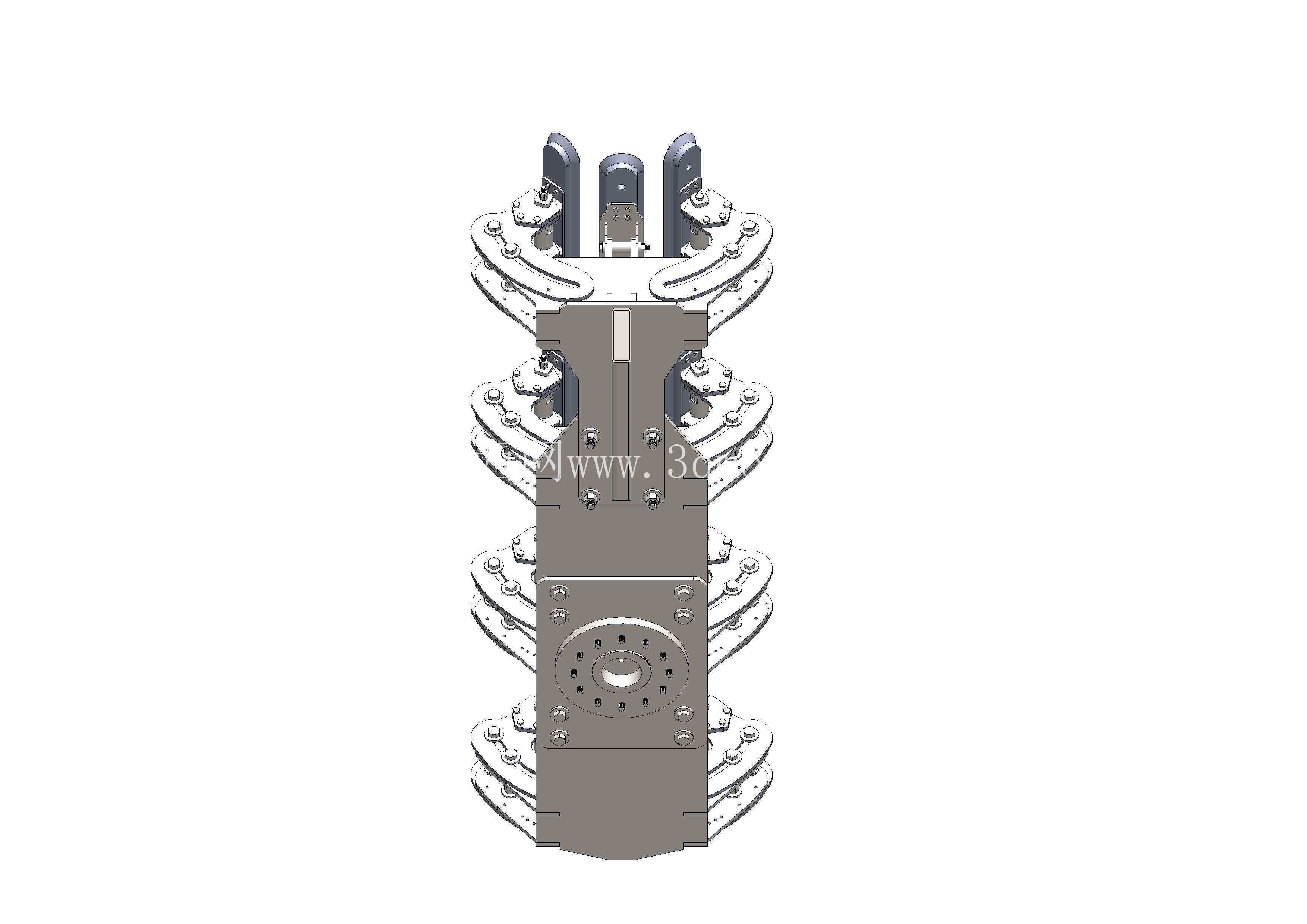

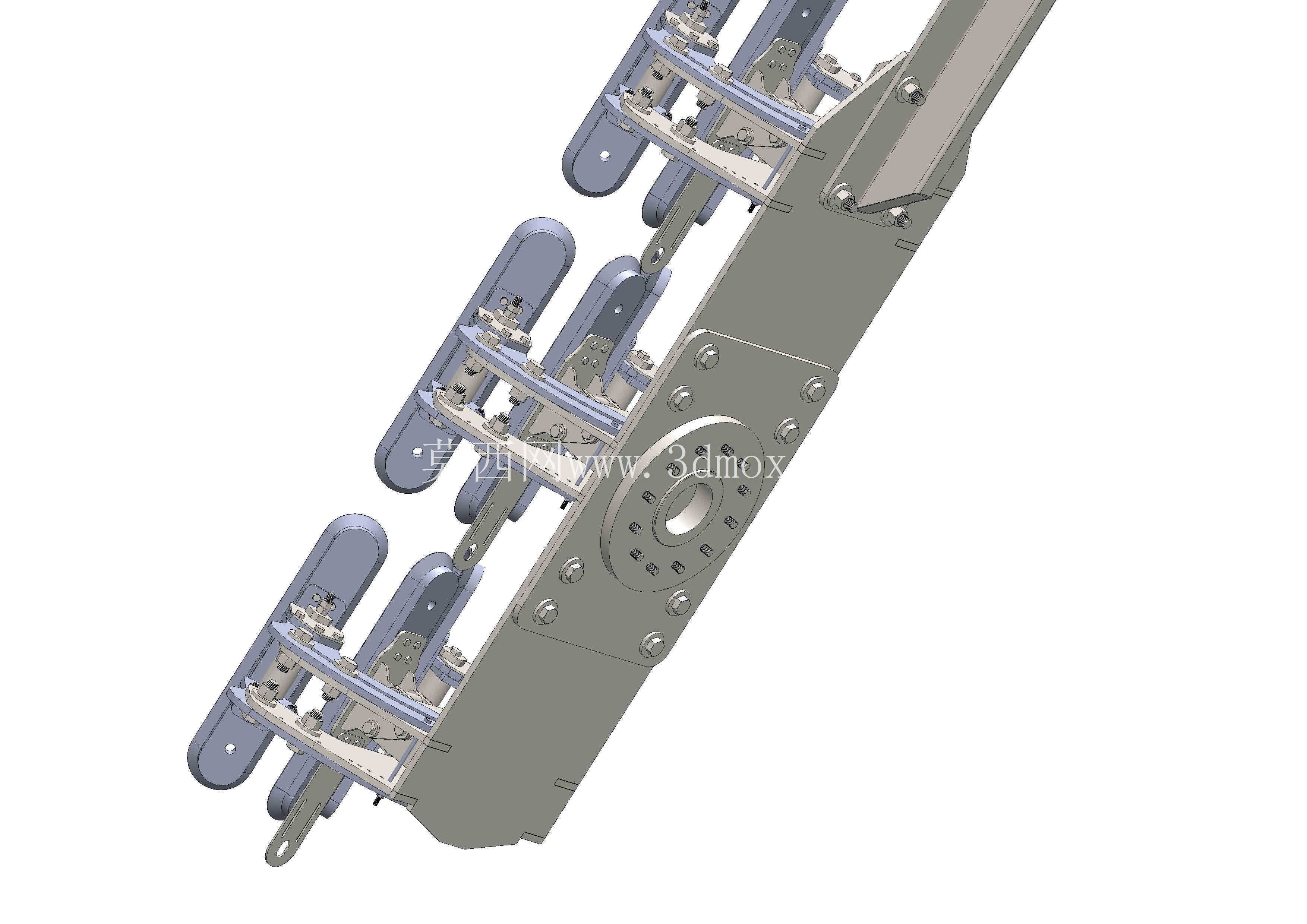

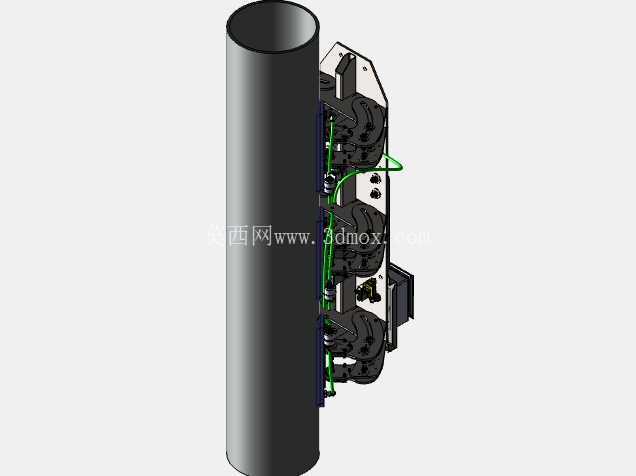

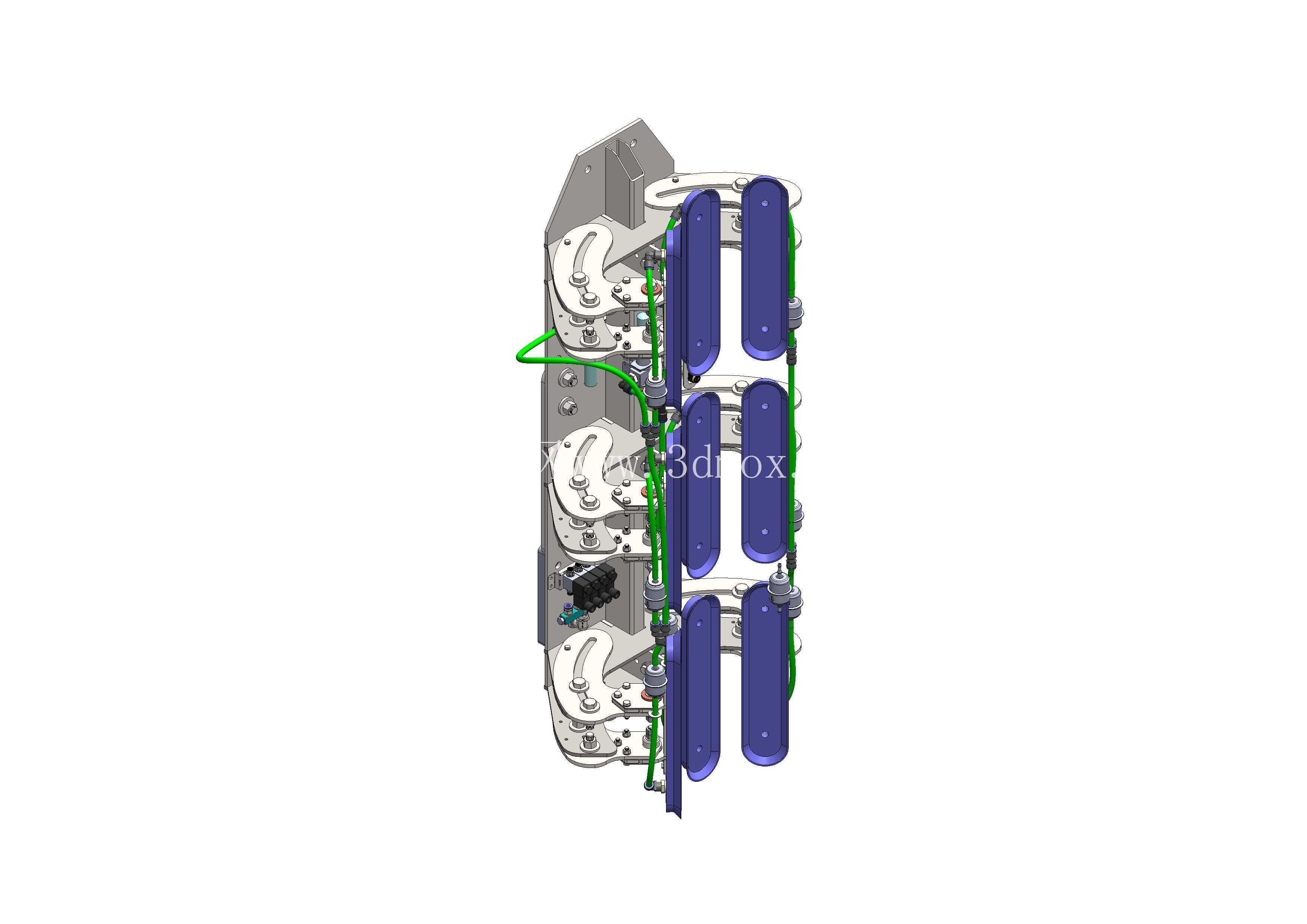

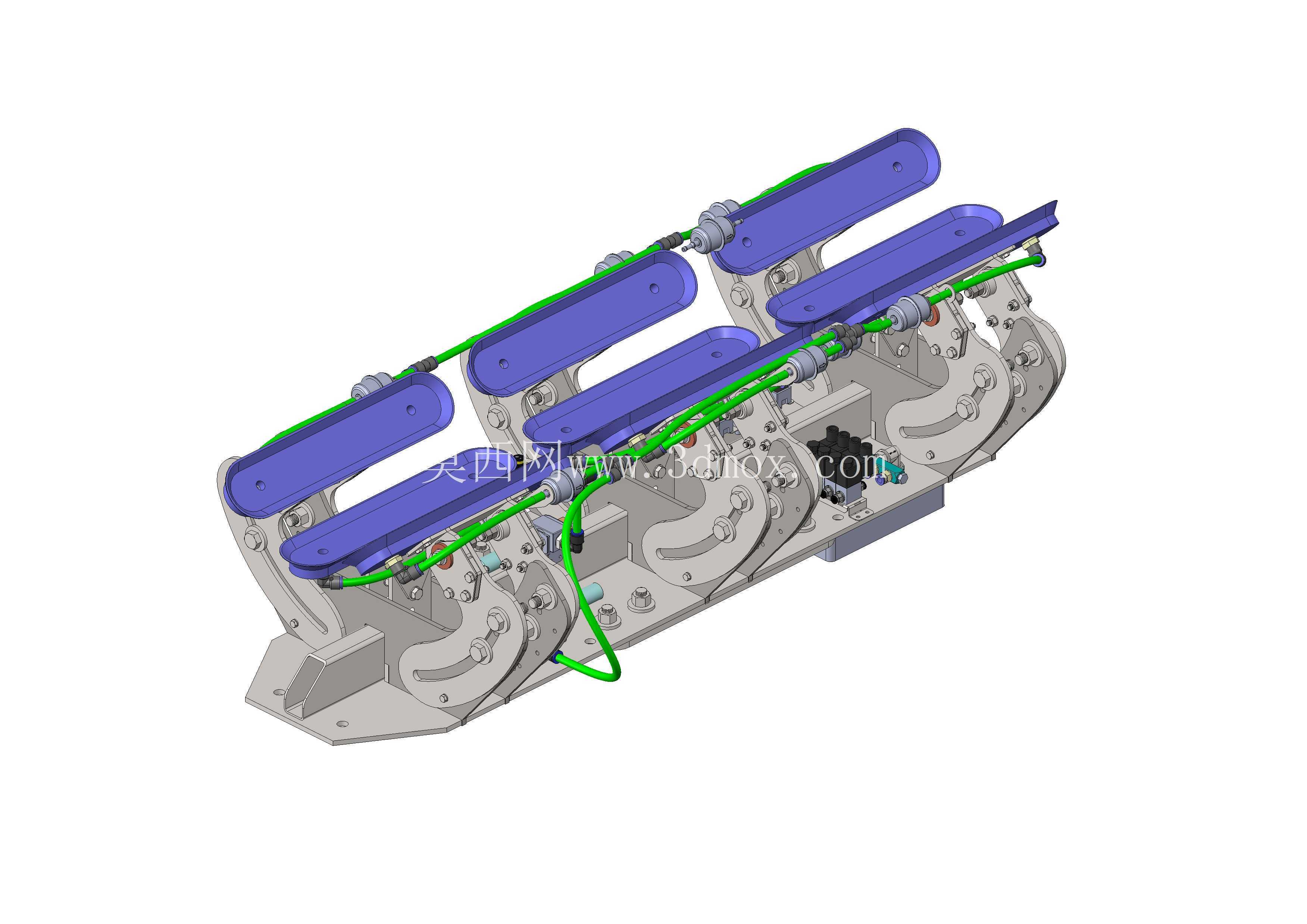

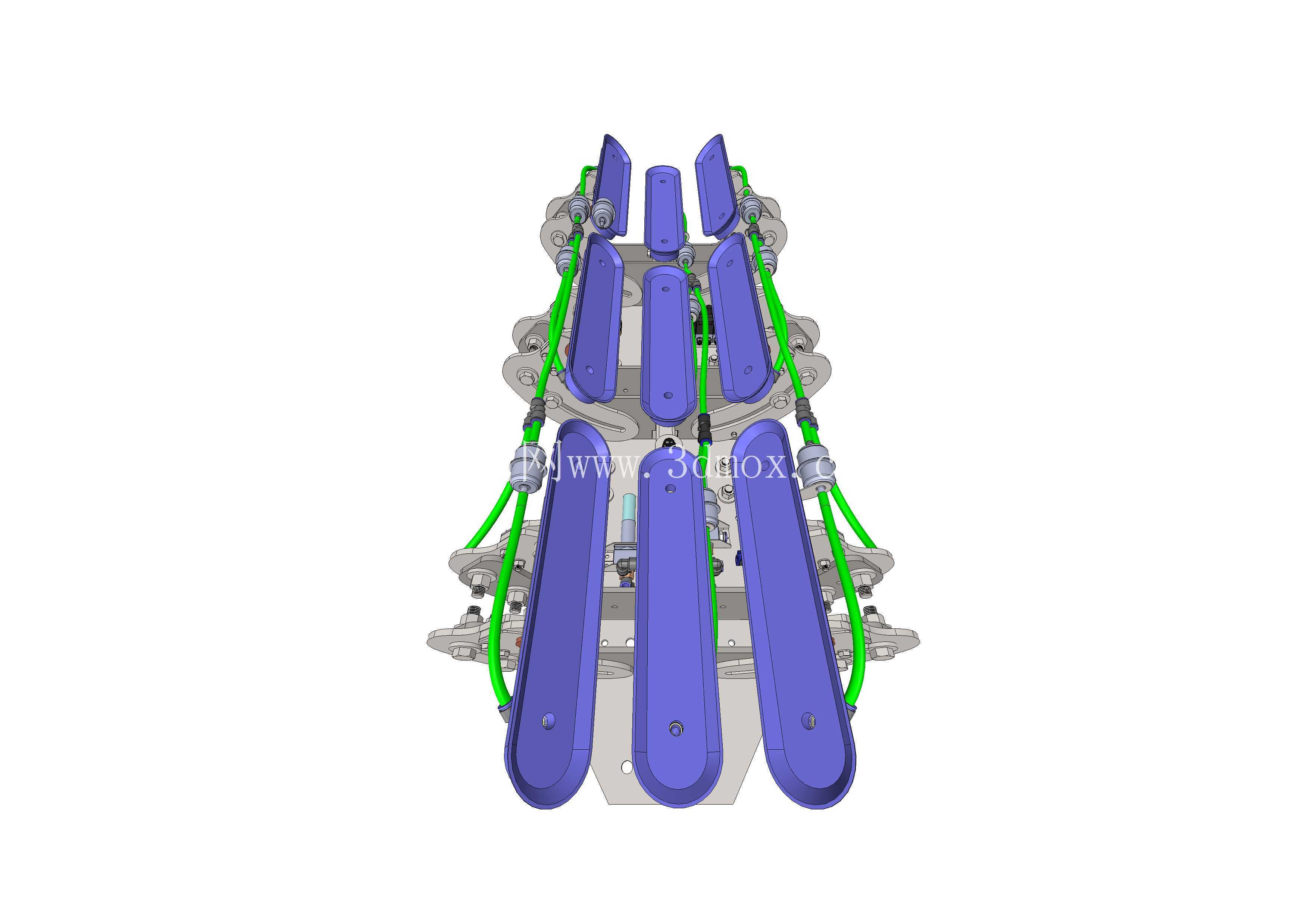

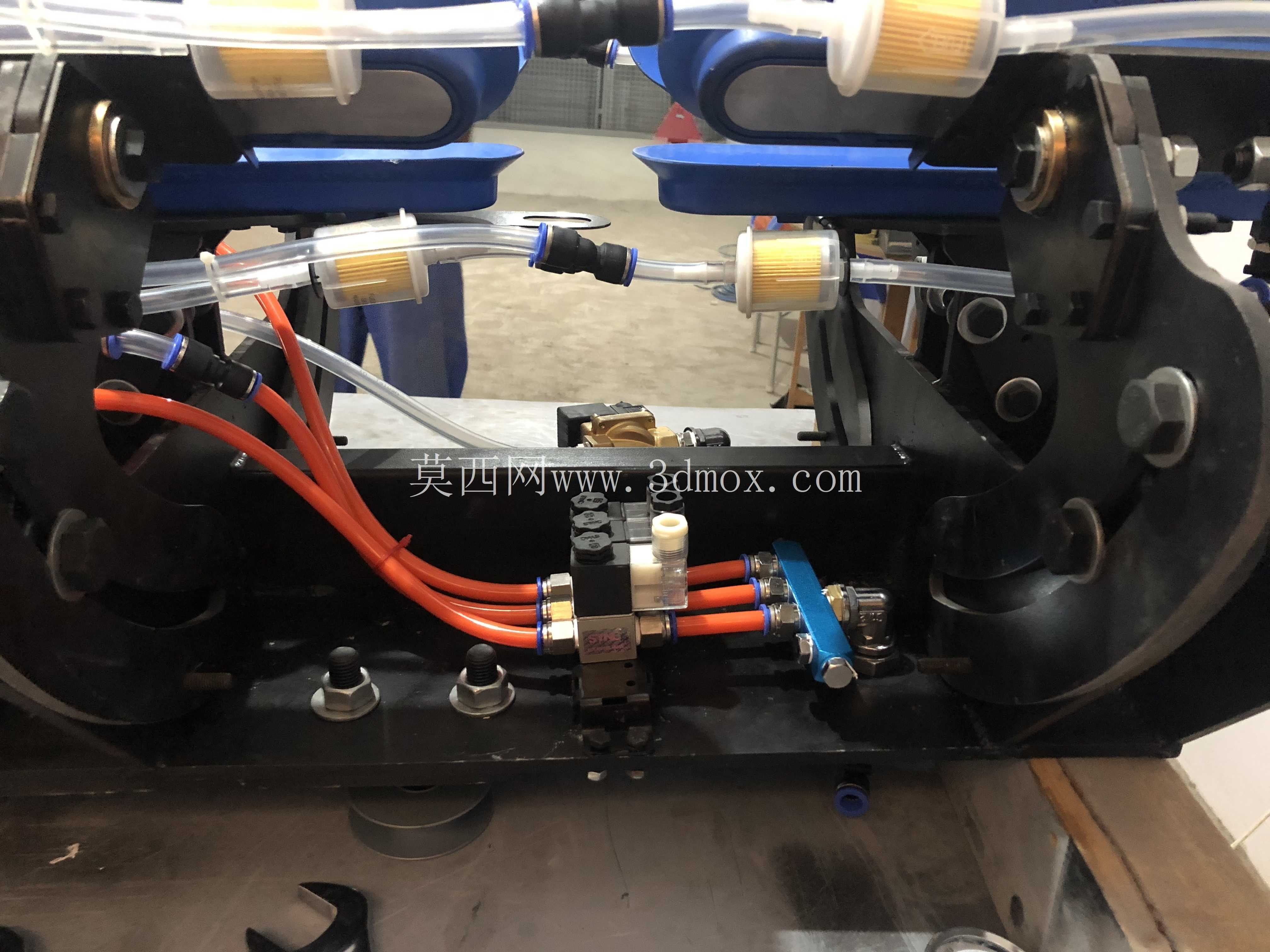

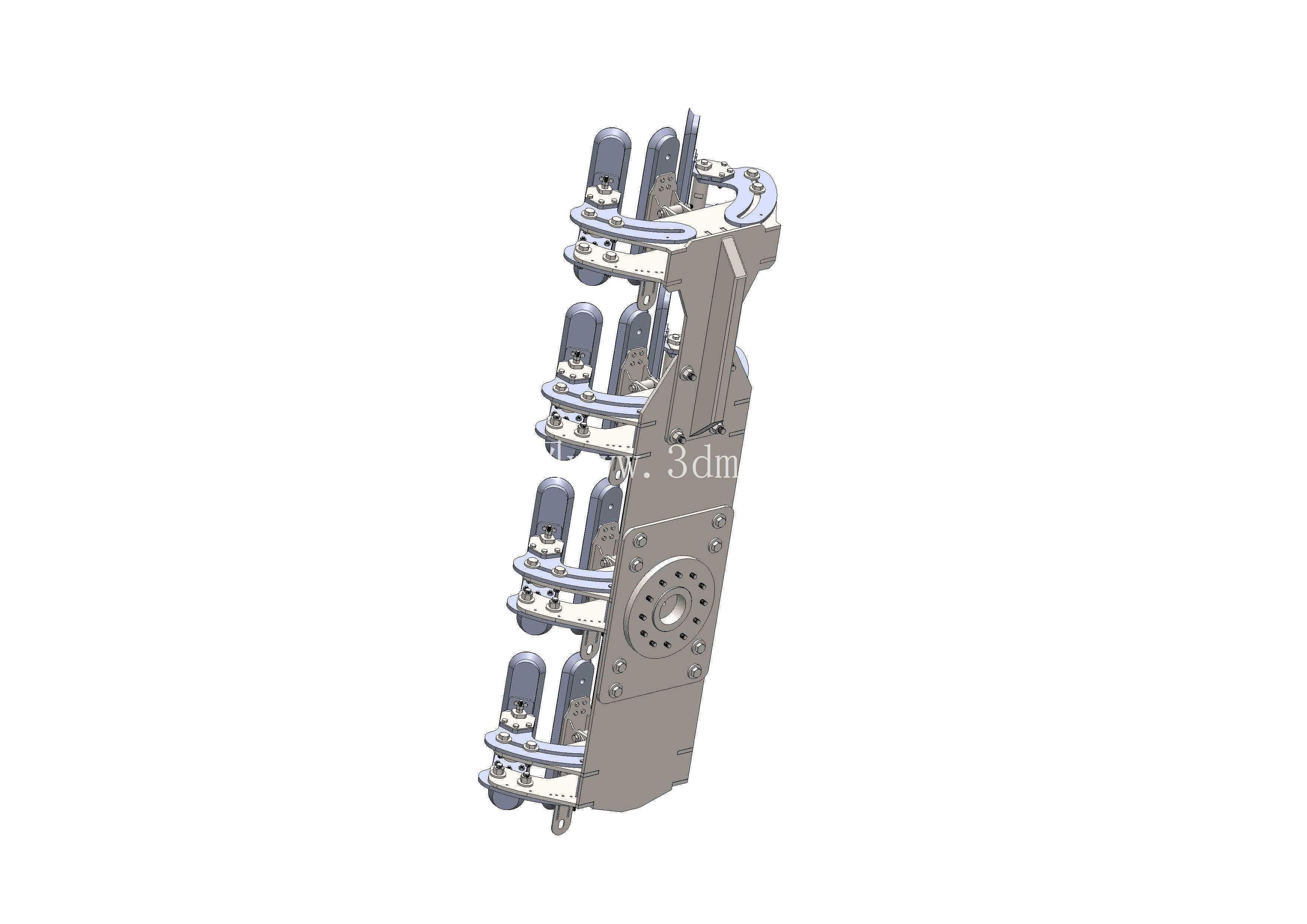

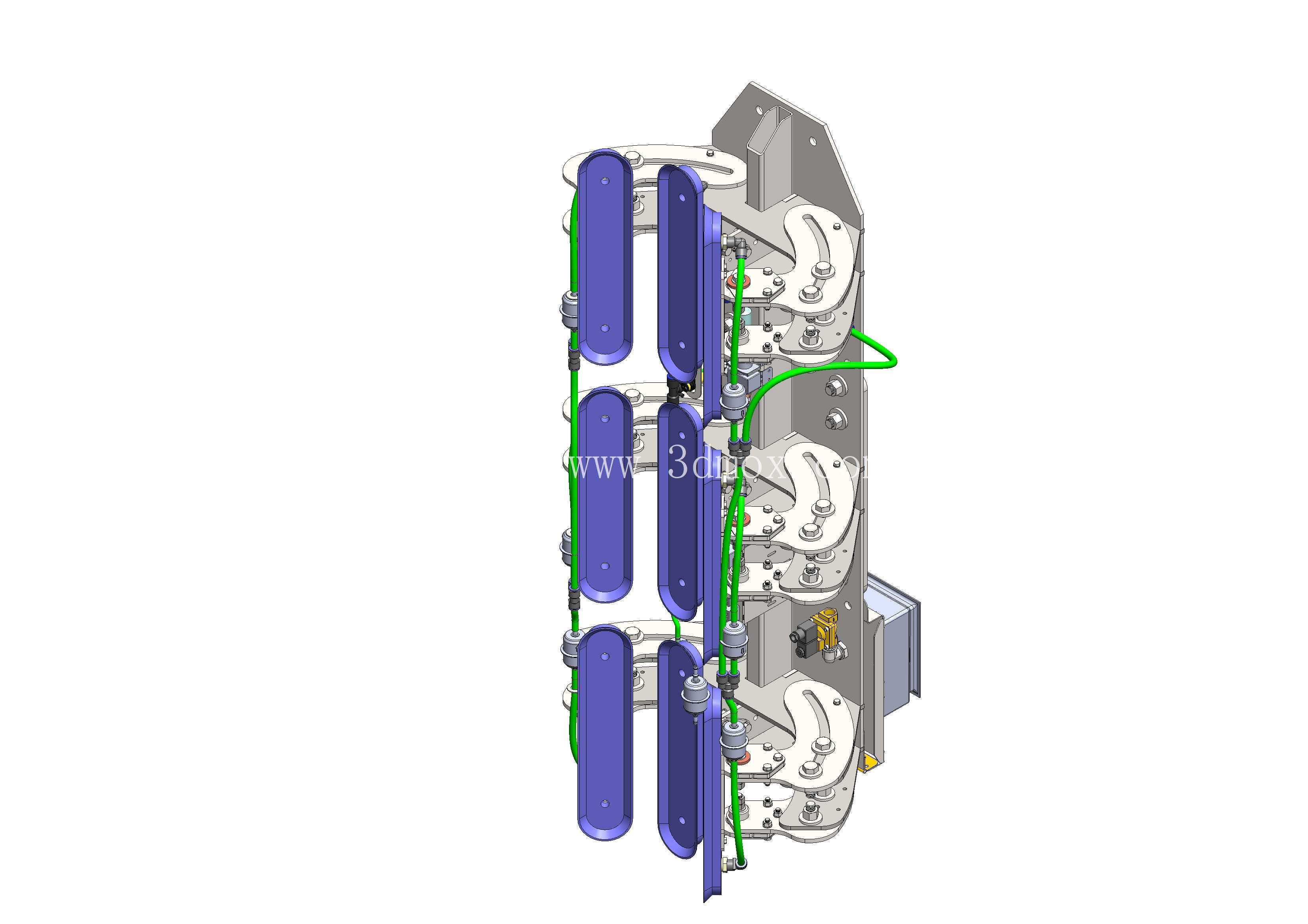

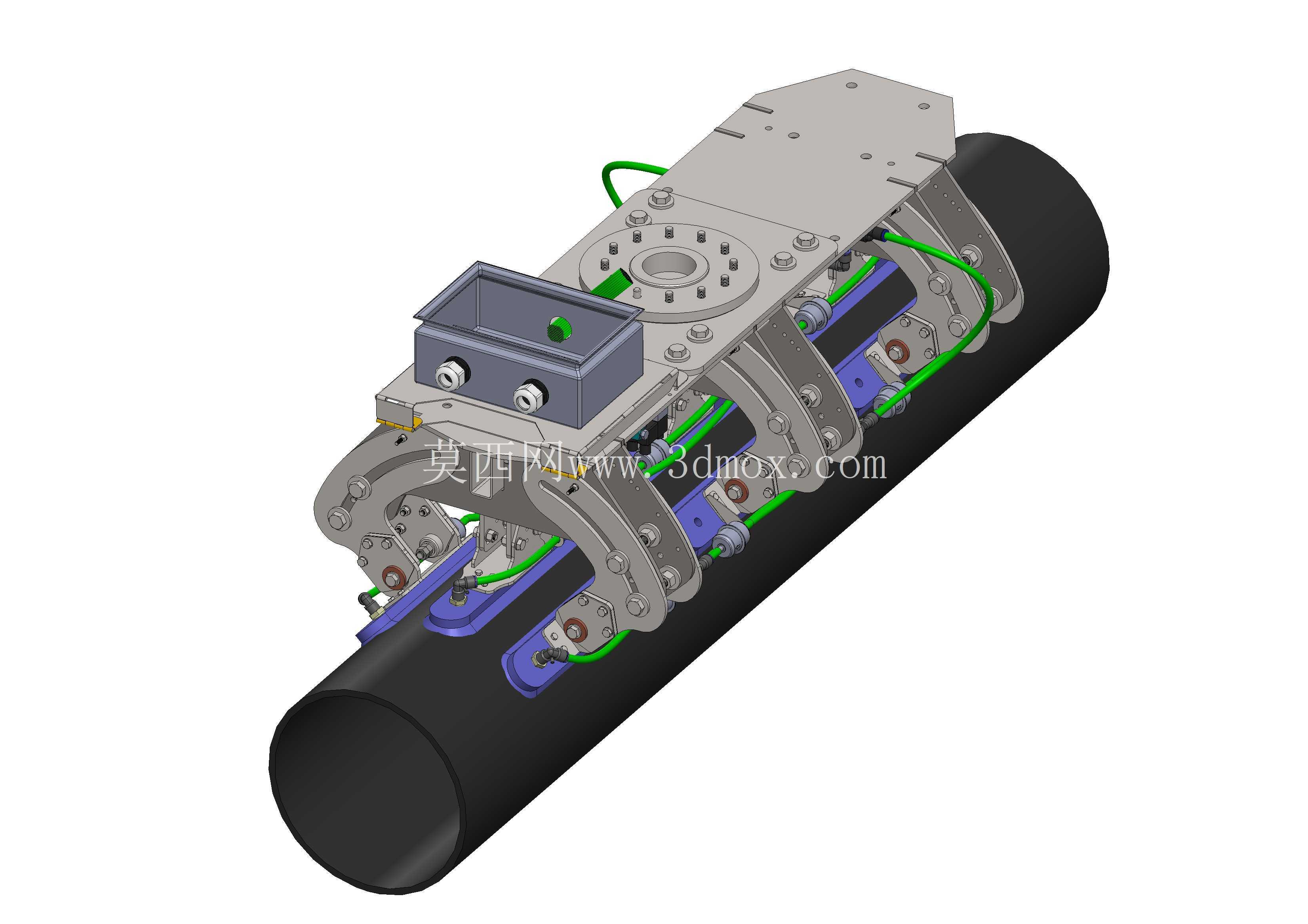

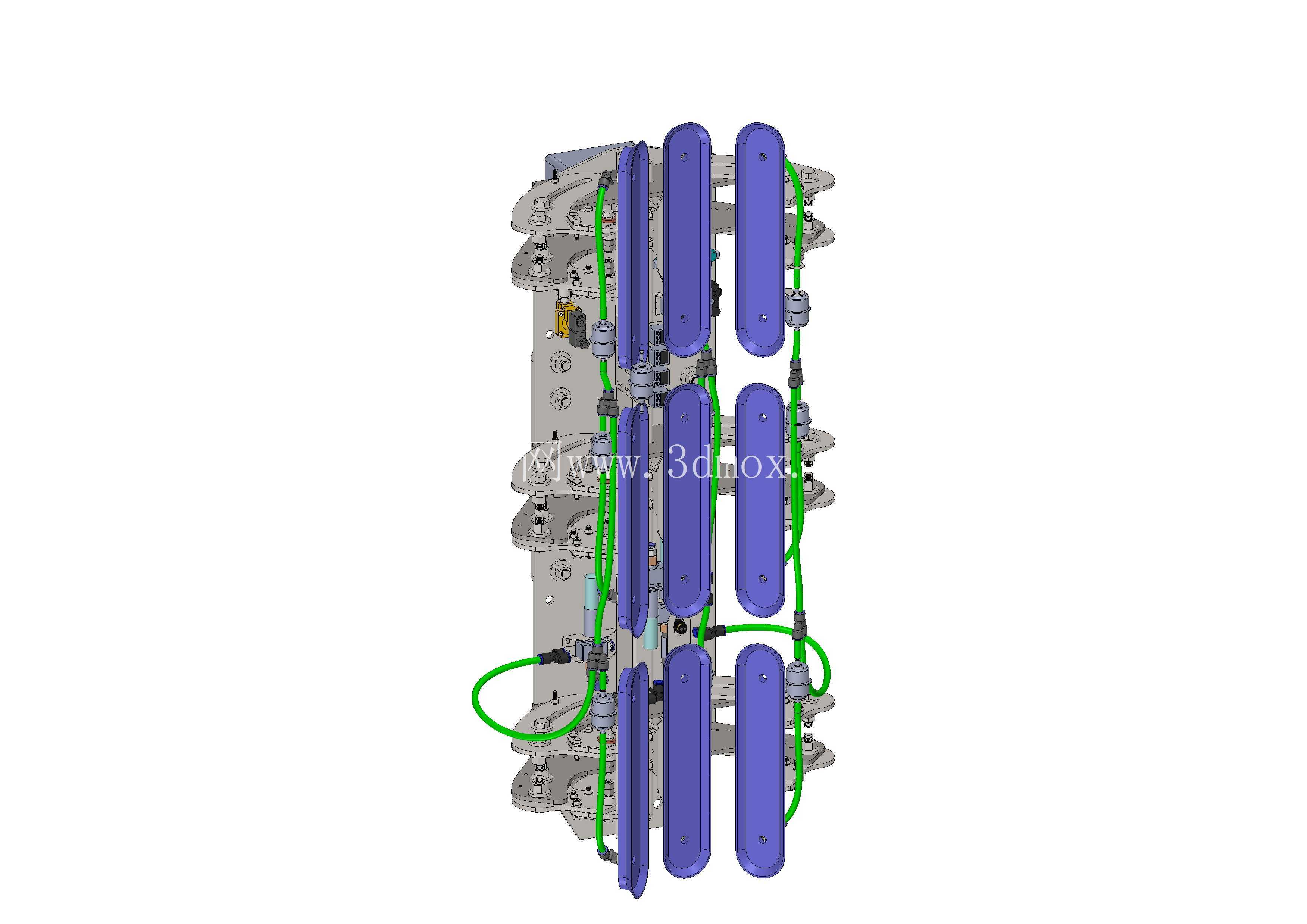

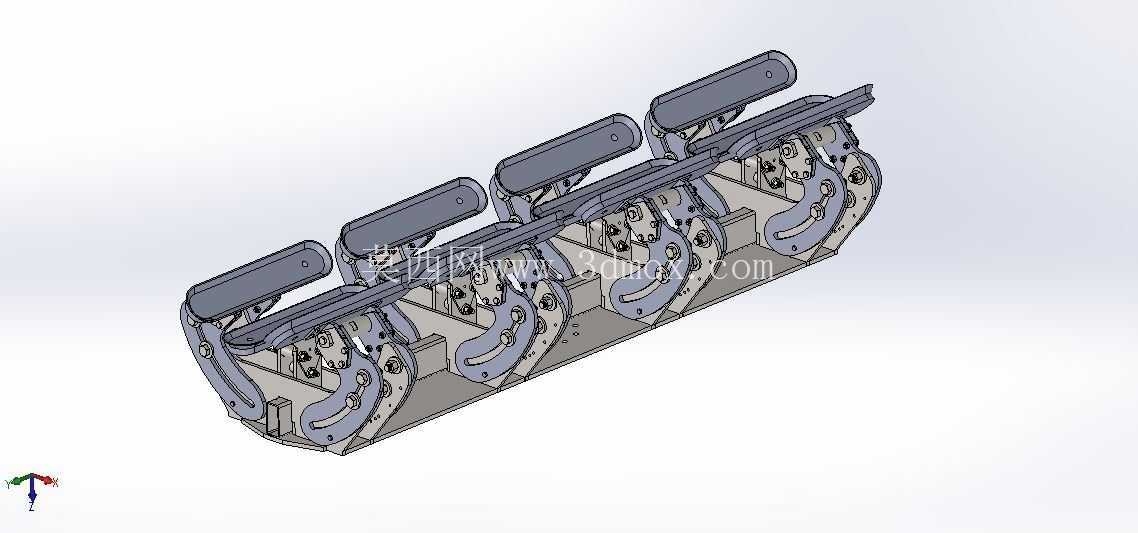

　　从结构布局来看，整套机构没有采用传统两侧对夹的卡爪形式，而是沿管道圆周方向排布多组独立的真空吸附模组，吸附模组通过弧形铰接支座串联在主体安装架上，工作时多组吸盘同时贴合管道外圆柱面，靠真空负压产生的正向摩擦力承担工件总重量，不会对管道外壁施加集中径向夹紧力，即便搬运带防腐层、薄壁不锈钢管或者表面有轻微氧化皮的管材，也不会留下夹痕或者造成管壁变形。主体架上方预留了标准机器人法兰对接盘，盘面上的安装孔位按照通用重载机器人末端接口尺寸排布，现场安装时不需要额外加工过渡连接板，直接对接机械臂输出法兰即可完成固定，法兰盘下方设置了独立的阀岛安装盒，真空发生器、气动喷射阀、气路分流块全部集成在盒体内，外部仅需要接入一路主供气管道和一路真空信号线缆，大幅减少了机械臂末端的走线数量，避免作业过程中管线随臂体摆动出现缠绕磨损。

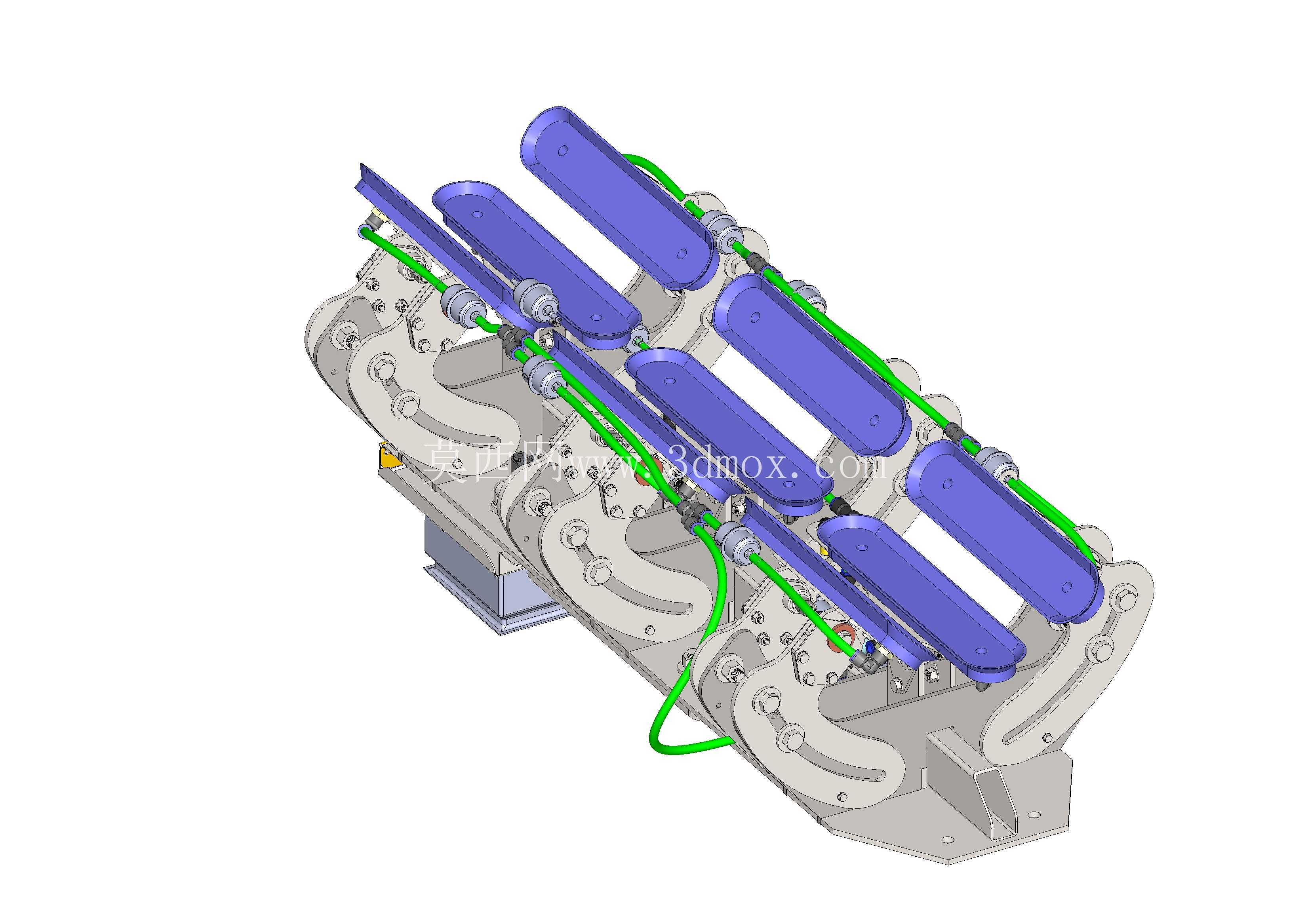

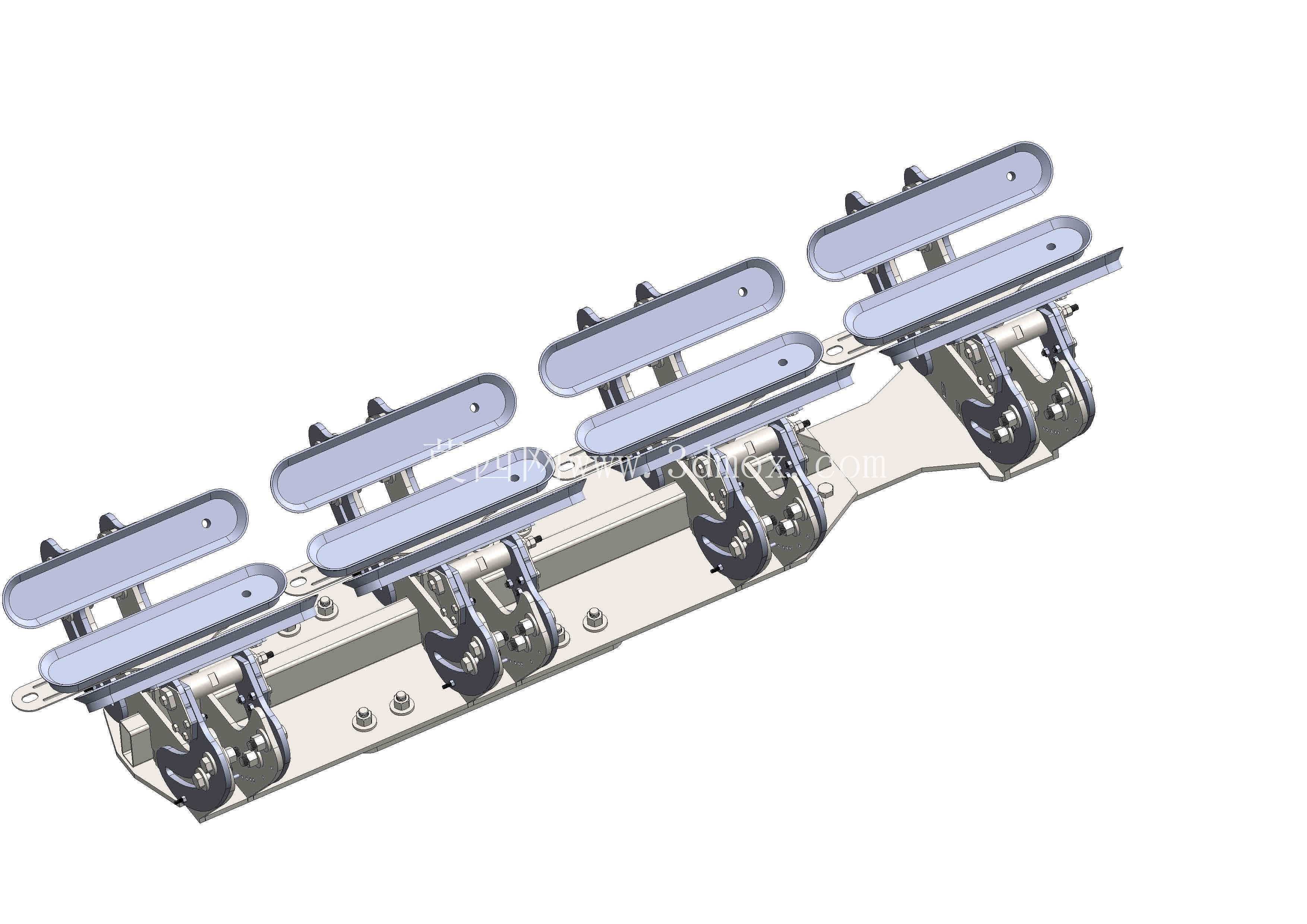

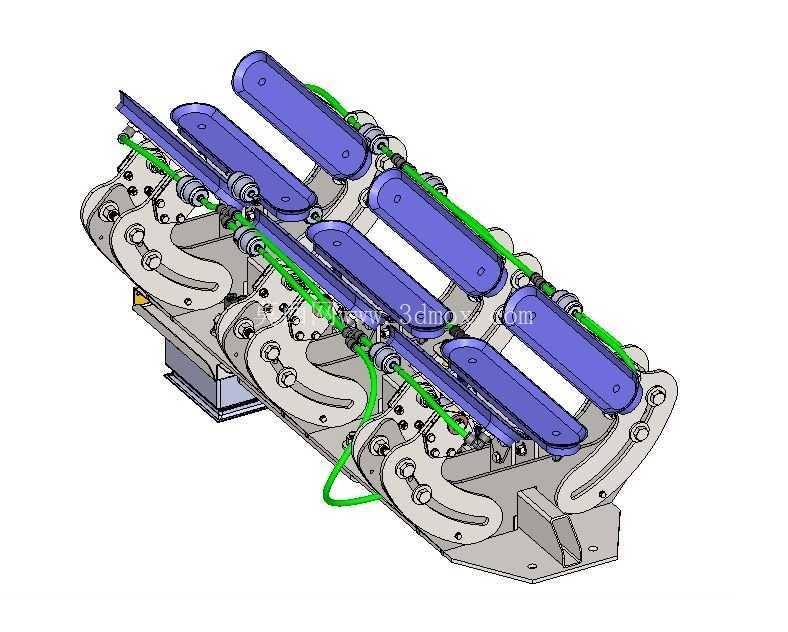

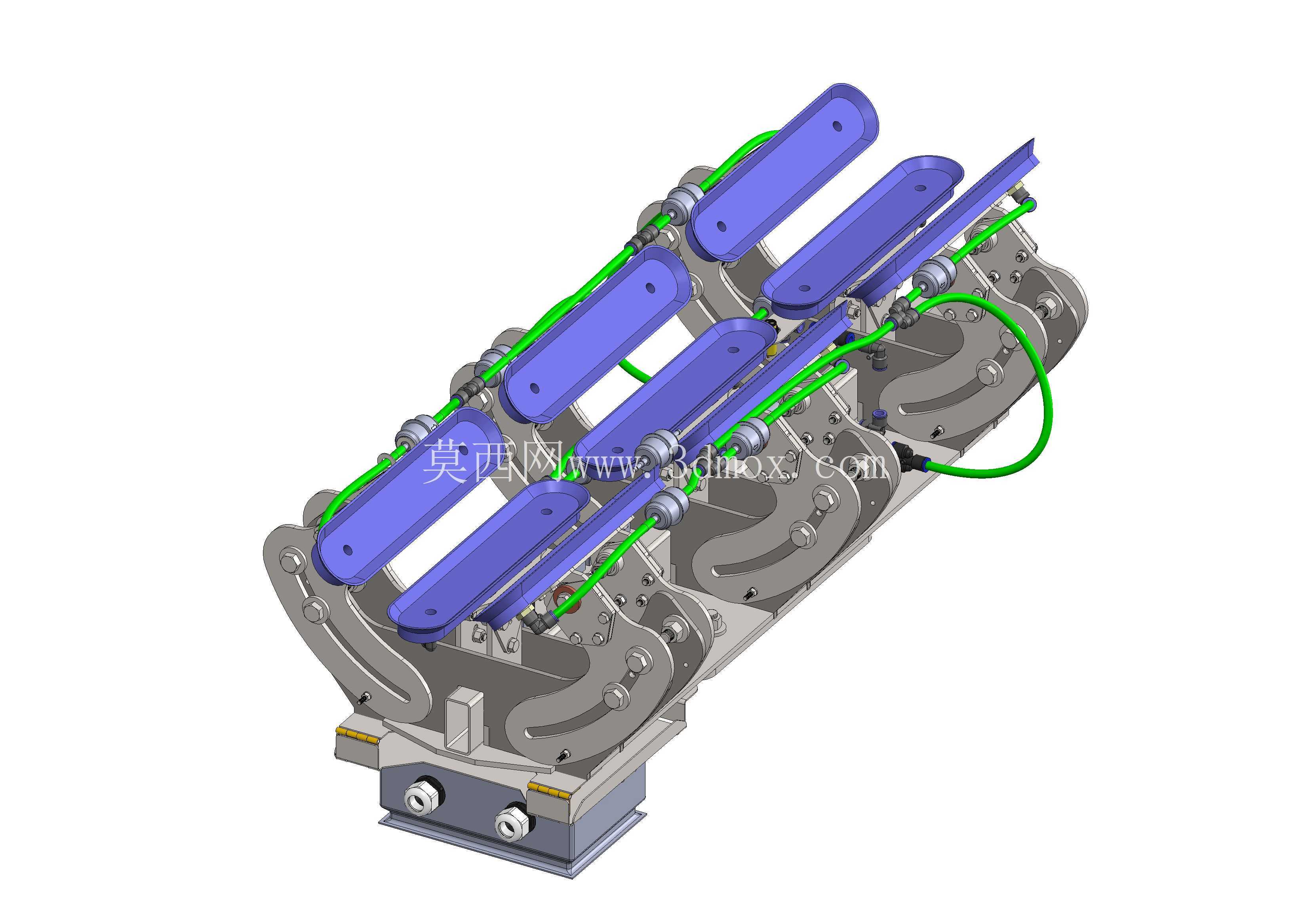

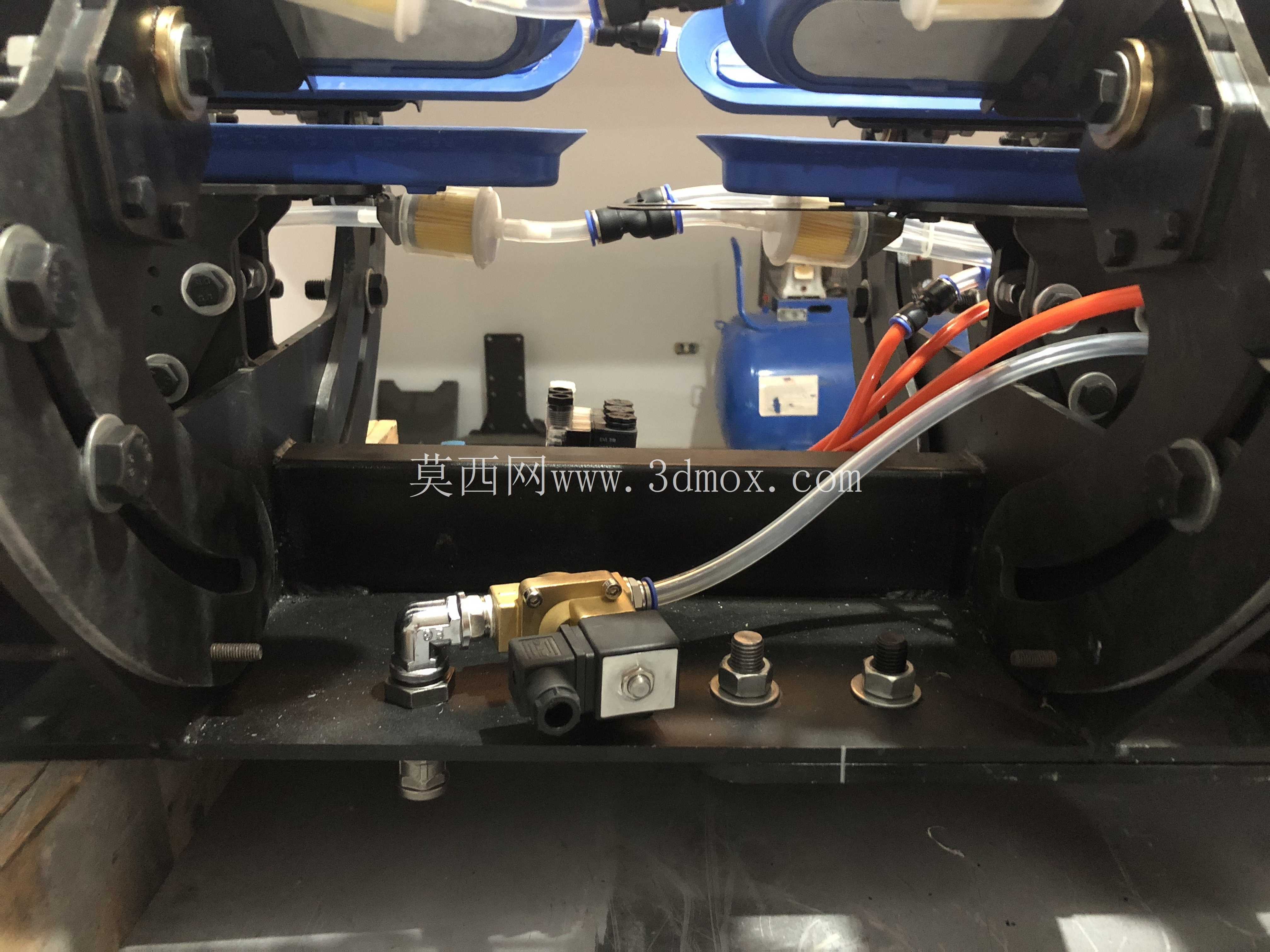

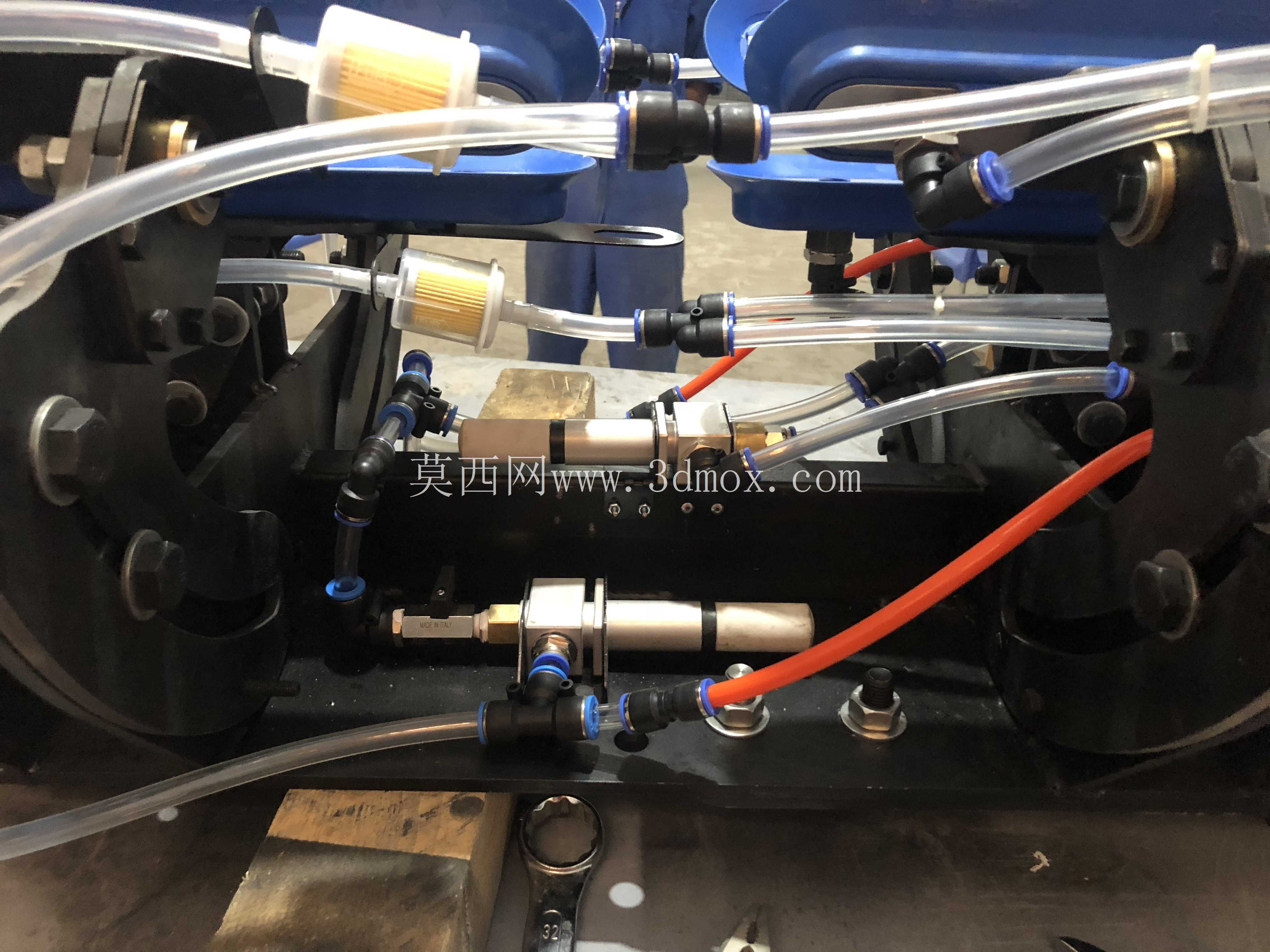

　　夹持适配能力是这套机构的设计重点，铰接式的吸附模组支座可以沿弧形导轨调整安装位置，同时每组吸附支腿都带有小范围的浮动补偿行程，当吸附的管道直径在200mm到355mm区间变化时，不需要更换任何吸盘或者夹具零件，只需要调整铰接支座的锁止位置，让所有吸盘的贴合面刚好对齐对应管径的外圆周轮廓，即可完成不同规格管材的适配切换。单套机构的额定承载能力设定为250kg，足够覆盖常规6米长标准钢管、PE管单根的重量区间，多组吸盘同时吸附时即便单路真空出现轻微泄漏，其余吸附支路也能维持足够的吸附力，避免工件坠落。气动系统采用喷射式真空发生器，不需要外接独立真空站，车间常规6Bar压缩空气接入即可产生足够的真空度，气路中搭配了真空压力检测开关，当吸附负压达不到设定阈值时系统会直接发出报警，禁止机器人执行抬升行走动作，从控制逻辑上杜绝掉件风险。

　　设计过程中对吸附点的排布做了针对性优化，所有吸盘的接触点沿管道圆周方向均匀分布，吸附合力的作用点刚好落在管道的中心轴线上，机器人抬升后管件不会出现偏摆、转动的趋势，转运过程中姿态稳定性远高于单侧吸附的吊具。支腿部分的浮动结构采用直线导轨加缓冲弹簧的组合，吸盘接触管壁时可以自适应微小的角度偏差，即便来料管材的摆放位置存在几厘米的定位误差，或者管道本身存在轻微的弯曲椭圆度，吸盘也能完全贴合外壁，不会出现局部漏气。整体结构的外形轮廓在抱紧355mm最大管径时，径向向外伸出的厚度控制在合理范围内，在车间内避让料架、设备护罩的时候不需要预留过大的安全空间，机构上部的安装法兰到管道中心的高度尺寸经过压缩，适配多数重载机器人的末端负载力矩曲线，不会因为末端重心外伸过大导致机器人有效负载打折。

　　现场调试时只需要先根据当前生产批次的管材直径调整好弧形支座上各吸附支腿的锁止位置，接通气源后机器人移动到管道上方下放机构，吸盘接触管壁后真空阀自动启动建立负压，压力开关检测到真空达标后即可抬升工件，移动到目标工位后真空阀切换为破气吹气状态，吸盘快速释放工件完成整个取放循环。整套机构没有易损的传动齿轮或者大功率电动部件，日常维护只需要定期检查吸盘橡胶面的磨损情况、清理气路过滤器即可，结构可靠性非常适合流水线连续作业的工况。
