龙门桁架式天窗工件自动移栽机械手

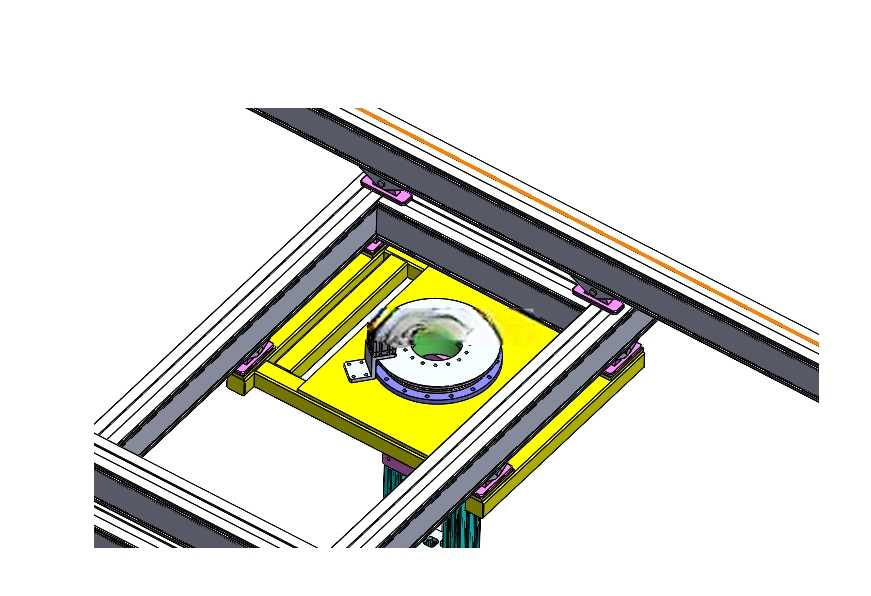

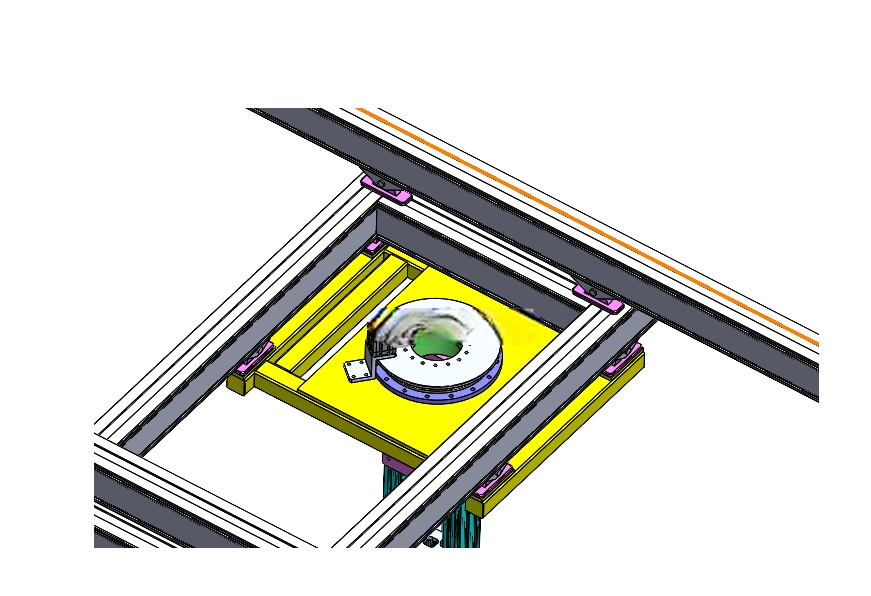

　　这套移栽机械手的整体构型采用顶部双梁龙门桁架布局，两根平行纵向承载梁架设在工位上方，不占用地面通行与物料暂存空间，适配车间内多工位并排排布的产线布局，常见于汽车零部件焊装前工序、天窗总成装配线的工件转序场景，用来在相邻料箱、工装工位之间完成工件的抓取、抬升、平移与下放动作，替代人工重复搬抬重型框架类工件，降低工位操作人员的负重作业强度。从结构分层来看，顶部纵向双梁承担整机的移动载荷与倾覆力矩，梁体采用标准工业铝型材或者型钢拼接而成，梁面铺设直线导轨与齿轮齿条传动副，X轴移动滑座跨接在两根导轨之上，滑座搭载伺服减速驱动单元，驱动齿轮沿齿条啮合行走，保证长行程移动过程中的定位精度，不会出现长跨度悬臂结构常见的挠度抖动问题。

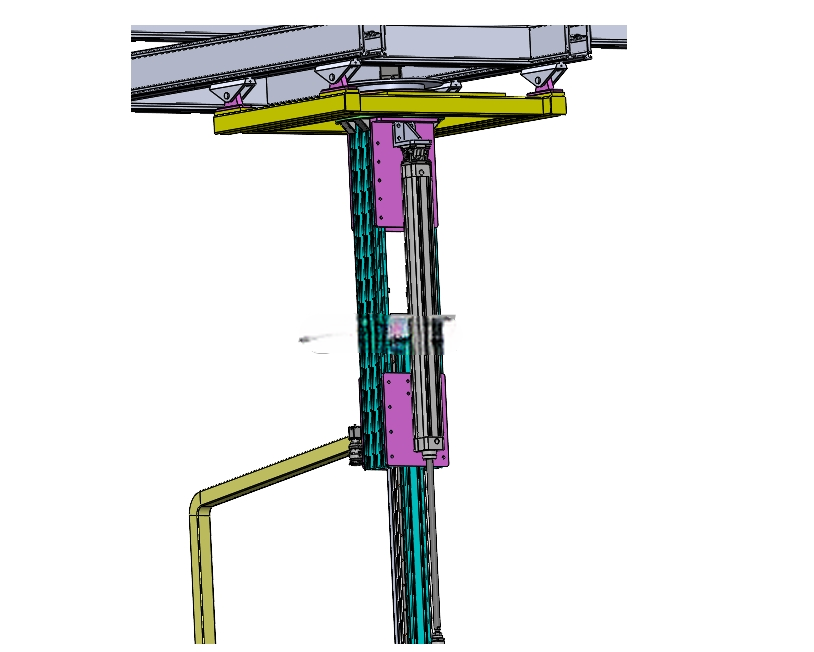

　　X轴滑座下方垂向布置Z轴升降模组，升降轴同样采用伺服驱动配合直线导向，升降行程根据下方料箱的堆料高度、工件取放落差做匹配设计，末端搭载可调整的抓取执行架，执行架上预留多组夹爪或者真空吸附组件的安装点位，可根据天窗工件的边框轮廓、支撑点位调整执行元件的排布位置，抓取时贴合工件刚性支撑区域，避免薄壳类天窗面板受力变形。设备的控制架构采用PLC作为核心逻辑控制器，搭配人机交互触摸屏完成工位参数设置、手动点动调试、运行状态监控，各运动轴均采用伺服电机做闭环位置控制，运行轨迹可按照预设的取料位、等待位、放料位点位做分段调速，取件前低速对位，抬升后高速平移，放料前减速缓冲，既保证搬运动作的节拍效率，也避免高速启停带来的工件晃动、定位偏移问题。

　　现场布局上，机械手正下方并排布置三个物料承载工位，工位采用带脚轮的标准料箱或者工装托盘，料箱内部铺设蓝色防护垫层，用来存放待加工或者加工完成的天窗工件，操作人员仅需在工位侧方完成料箱更换、工件排布确认，无需进入机械手运行的核心作业区域，桁架两侧预留安全防护光栅的安装位置，当人员误入运行区间时设备可即时触发停机。设计阶段的尺寸边界首先要确认顶部桁架的架设高度，需要保证Z轴下降到最低取料位时，末端抓具不会和料箱边缘、工件最高轮廓发生干涉，Z轴抬升到最高安全位后，工件底部要高于所有料箱、工位工装的最高点，预留出不小于一百毫米的安全越障距离；纵向梁的总长度要覆盖全部三个工位的取放点位，两端额外设置机械限位与缓冲块，避免滑座超程脱出。

　　横向方向上，双梁的跨距要大于下方料箱的最大外形宽度，两侧留出维护通道，方便操作人员定期检查导轨润滑、齿条啮合间隙、拖链内线缆的磨损情况。末端执行架采用框架式镂空结构，在保证整体刚性的前提下尽可能降低运动部件的自重，减少Z轴升降与X轴平移的负载惯量，框架上的安装孔做等间距阵列设计，后续切换不同规格的天窗产品时，只需调整抓具的安装位置、更换适配的夹头，无需对主机架做大规模改动，设备的柔性适配能力更强。气路与线缆全部采用拖链收纳布置，沿桁架梁体与滑座的走线槽铺设，避免运动过程中线缆拉扯、剐蹭工件，整机的框架式结构没有多余的外凸部件，设备投影范围内的地面空间完全保留，可兼容车间原有的物料流转路线，不需要对现有产线布局做大规模改造。实际调试过程中，可先通过触摸屏手动模式单轴运行，确认各轴的行程限位、原点位置准确，再逐步录入各工位的取放坐标，试运行时先低速跑通完整动作流程，确认抓具取件位置准确、工件抬升后无偏移、平移过程中无晃动，再逐步提升运行速度到生产节拍要求，同时可根据工件的实际重量调整伺服电机的扭矩参数，保证重载抓取时动作平稳，轻载运行时能耗更低。
