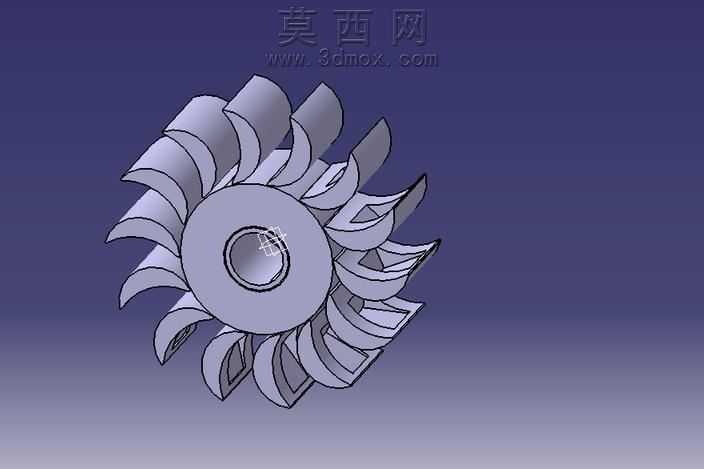

冲击式水轮机转轮叶片结构设计

本作品为冲击式水轮机的核心转轮叶片部件，采用三维参数化建模方式完成整体结构构建，建模过程围绕冲击式水轮机的水力做功特性展开设计，精准还原了水斗式叶片的曲面构型与装配特征。建模阶段首先完成转轮基体的回转特征构建，以中心安装轴孔为定位基准，确定轮毂的径向尺寸与轴向厚度，保证中心孔的同轴度公差符合装配要求，为后续叶片阵列排布提供稳定的基准载体。叶片部分采用曲面建模思路构建，针对冲击式水轮机的水流冲击特性，设计符合水斗形态的曲面构型，每个叶片的进水边做圆弧过渡处理，避免高压水流冲击时产生应力集中，出水边则按照流体导流轨迹做平滑收窄设计，保障做功后的水流能够顺畅排出，减少尾水回流造成的能量损耗。所有叶片沿轮毂圆周方向做等角度环形阵列，阵列过程中严格控制每个叶片的安装角度与相对位置，保证相邻叶片之间的流道间距均匀一致，避免出现流道宽窄偏差导致的水力载荷分布不均问题。叶片与轮毂的连接位置做圆角过渡处理，优化连接区域的应力传递路径，降低设备高速运转时连接位置的疲劳断裂风险。整体模型完成后对所有曲面做连续性检查，消除建模过程中可能存在的曲面缝隙、重叠等拓扑错误，保证模型的几何完整性，可直接用于后续的水力仿真分析、结构强度校核以及生产加工环节的图纸导出。该叶片结构设计充分考虑冲击式水轮机的实际工况，曲面造型兼顾水力效率与结构强度，能够适配高水头冲击式水力发电设备的使用需求，为相关水轮机产品的设计优化提供可参考的三维数字化模型基础。
