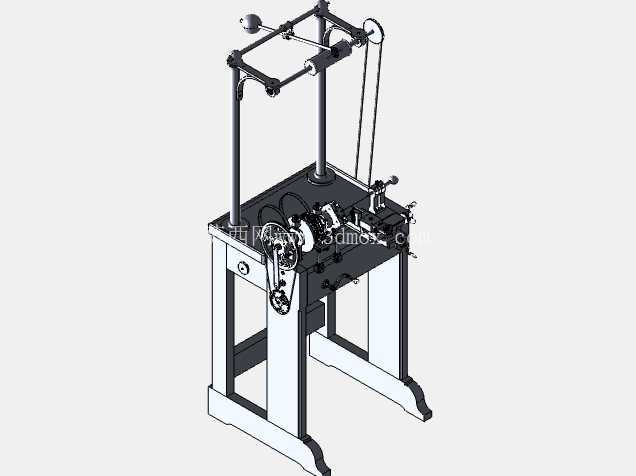

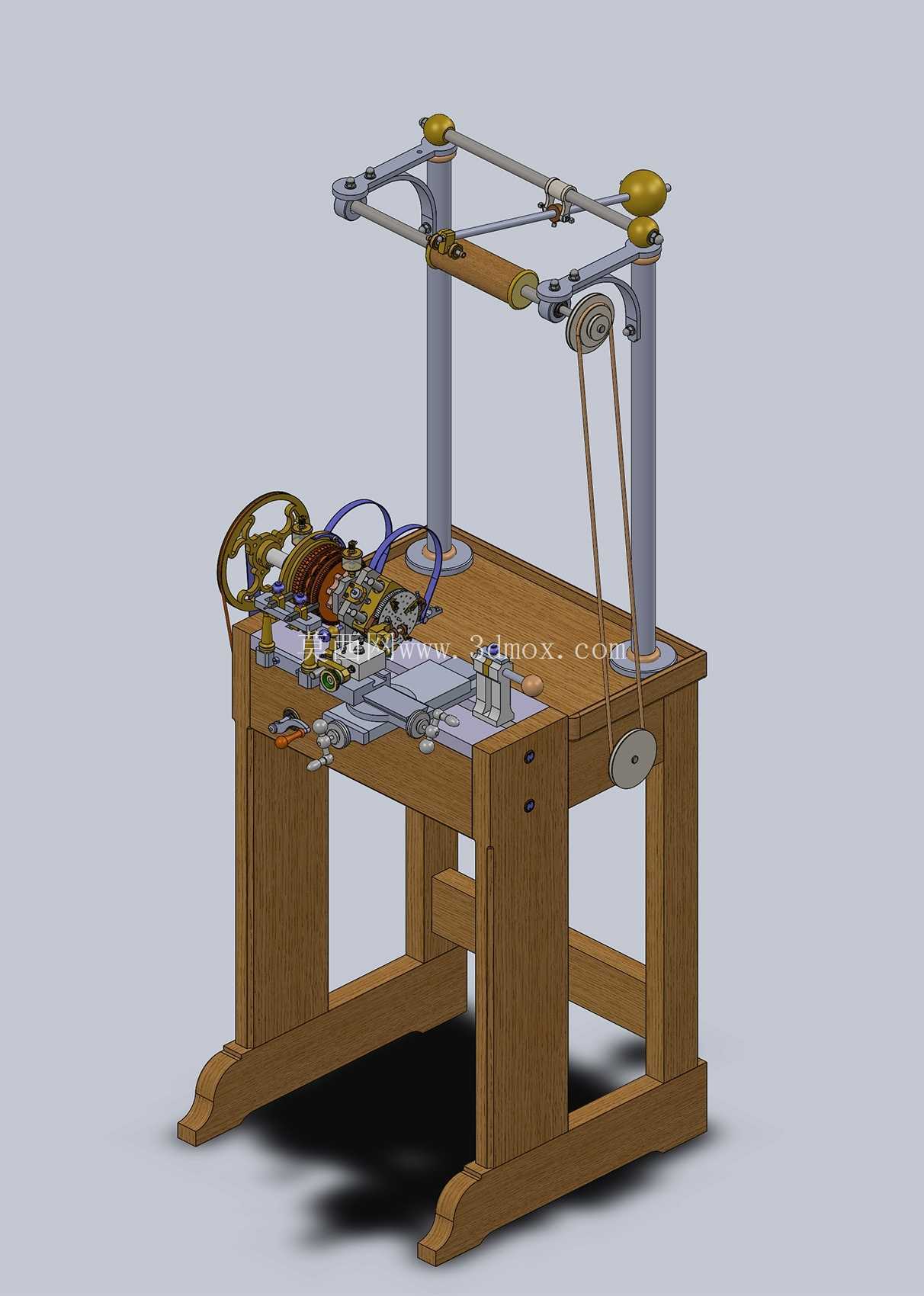

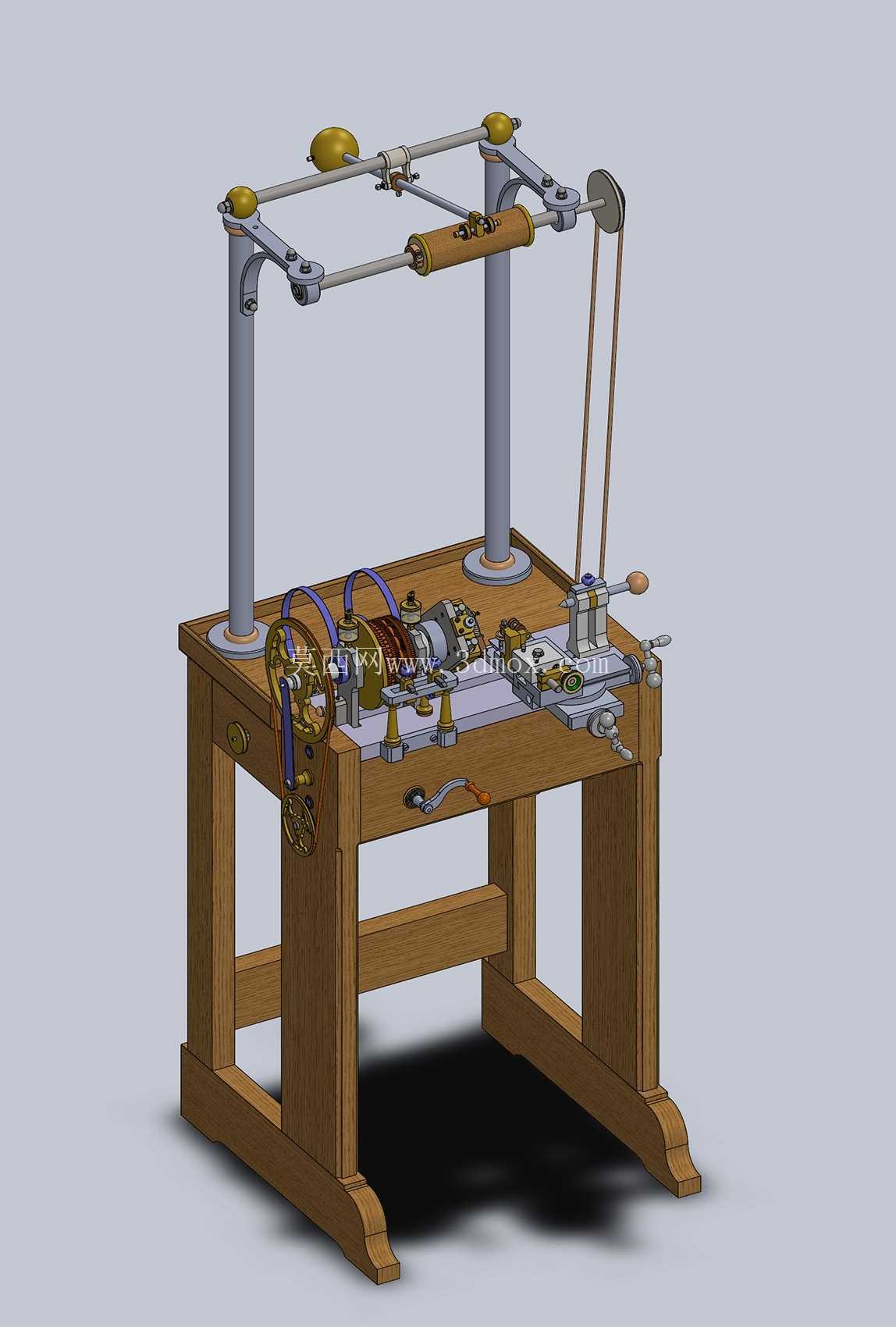

这套三维结构围绕传统装饰车床的整机布置展开,主体由木质工作台、床身导轨、刀架滑台、主轴夹持单元、顶部天轴传动架、皮带轮系、脚踏驱动构件和装饰性加工附件组成。建模时没有把设备简化成单一外观件,而是将实际装配关系拆开表达:桌架承担整机承重,四根落地支腿通过横撑和底脚形成稳定框架,台面上方布置加工区,台面后侧立起两根高支柱,支柱顶部承托横向传动轴和可调支承,皮带从上方轮系向下连接主轴或中间轮,形成早期车间常见的 overhead belt 传动形态。
从使用场景看,这类设备主要服务于表盘、首饰、骨件、硬木小件、装饰面板和精密工艺品的表面花纹加工。与普通金属切削车床不同,玫瑰引擎类装饰车床更强调低速、稳定、可控的复合运动。工件装夹在主轴端,刀具安装在可微调的滑台上,通过主轴分度、偏心机构、凸轮或波形附件的配合,使刀具与工件之间产生非圆轨迹,从而在端面或圆柱面上形成连续放射纹、玫瑰纹、几何格纹以及重叠装饰图案。实际加工中,切削力并不大,但对运动平顺性、装夹同心度和进给重复性要求很高,因此结构上大量采用手轮、螺杆、锁紧块、压板和可调滑轮来控制位置。

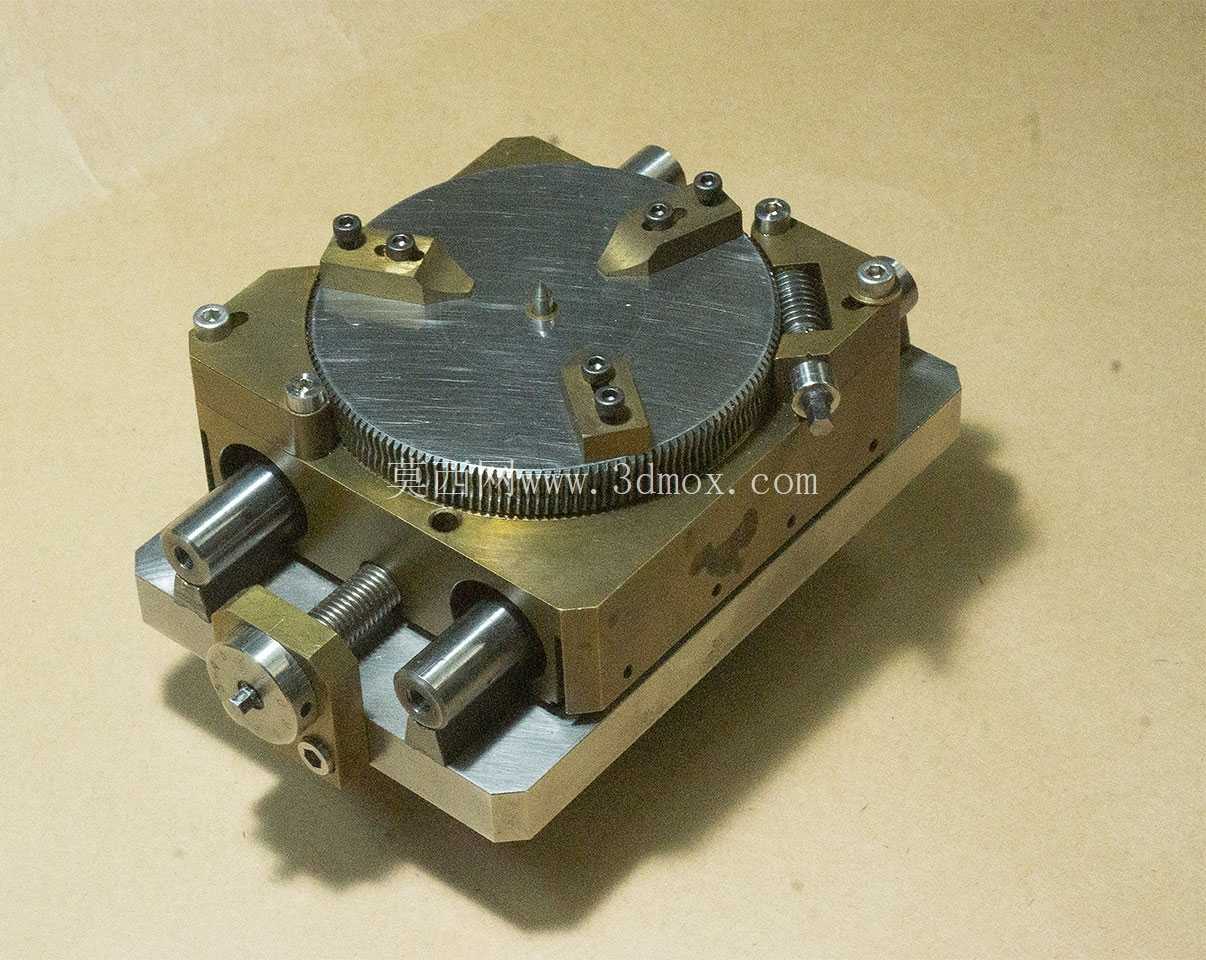

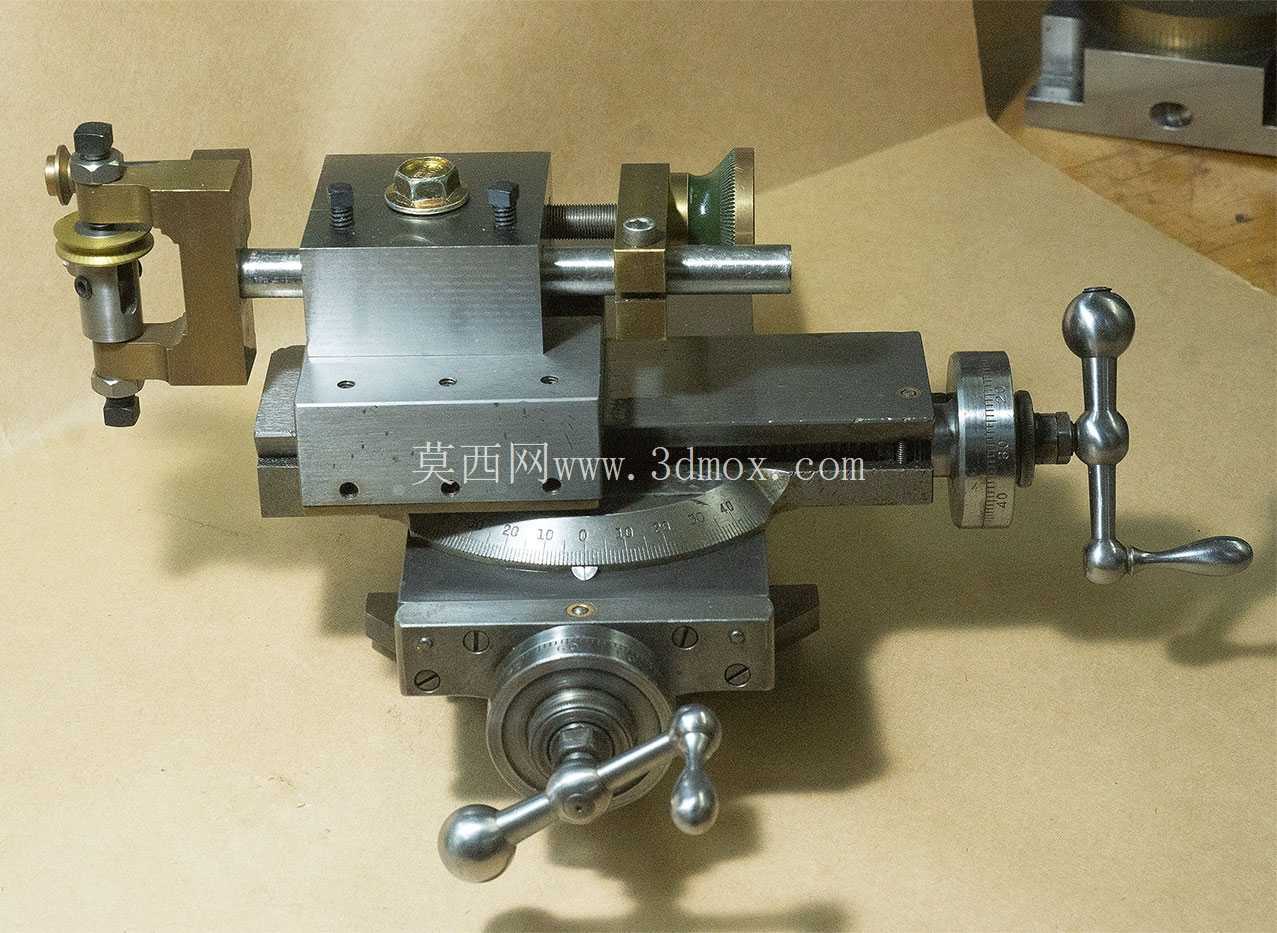

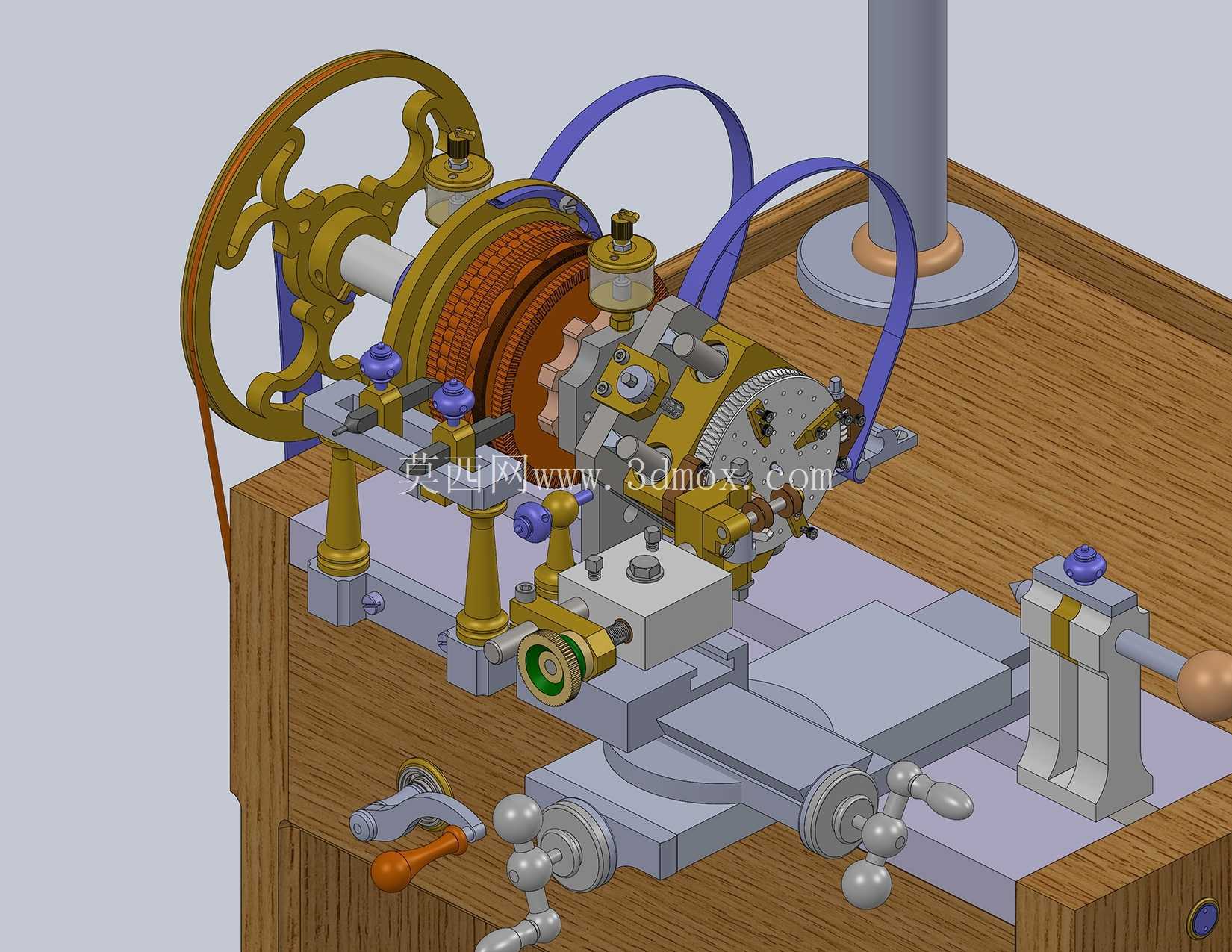

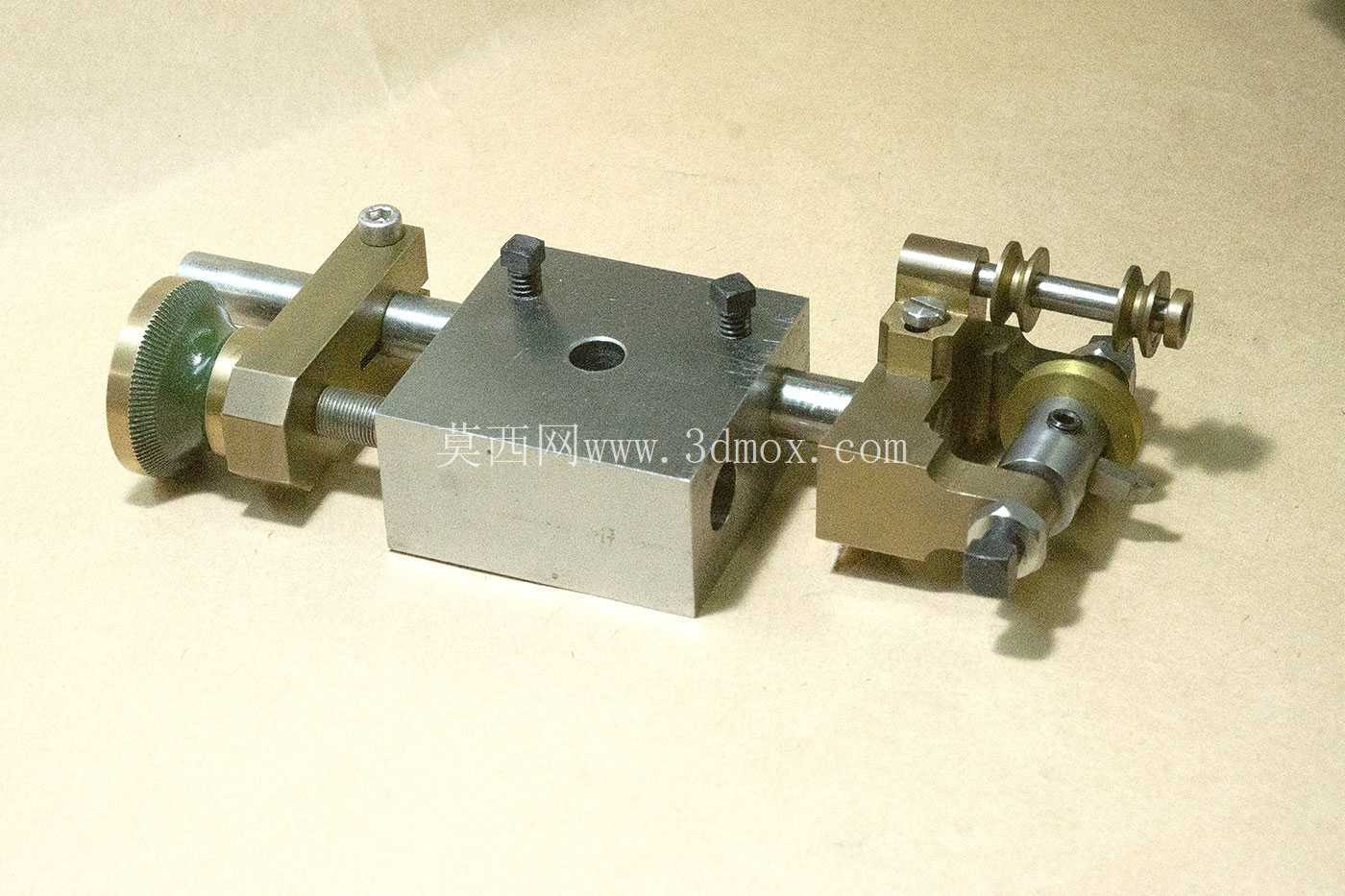

工作台部分采用厚重木架造型,前侧支腿外扩并带落地脚,降低整机倾覆风险;台面边缘保留足够操作空间,工人可在前方完成工件装夹、刀具对刀和手轮进给。床身导轨固定在台面中央,滑台沿导轨做纵向移动,横向刀架通过螺杆微调切深。主轴箱一侧布置拨盘、卡盘或花盘,适合夹持盘类小工件;尾座或顶尖构件可对细长工件提供支承。顶部传动架并非纯装饰,它决定了皮带张紧、动力传递和轮系避让:高支柱之间的横梁安装天轴,轴端设置大轮、小轮和手柄,皮带下垂连接下部驱动点,操作者可通过轮径变化获得不同转速,也可借助中间惰轮调整皮带包角。
设计思路上,模型重点还原了“机架—传动—加工—调节”四个层级。机架层关注支腿间距、横梁高度和台面承载;传动层关注轴、轮、皮带、轴承座和张紧位置;加工层关注主轴、夹盘、刀架、滑台和附件的相对运动;调节层则通过手轮、锁紧螺钉、滑移支座和定位销保证各机构能在装配后调整。顶部黄色球形手柄、横向木柄和多处铜色构件,既符合复古设备的视觉特征,也对应真实机械中频繁操作的握持件。皮带路径在模型中被明确建出,能够检查轮系共面、皮带干涉和拆装空间,这对后续做动画演示或机构复原很有价值。
安装边界方面,整机宽度主要由台面和顶部传动架决定,高度最高点位于天轴及手柄处,深度方向需要为脚踏构件、后侧皮带下垂段和前方操作距离预留空间。布置时不能只按木桌 footprint 估算,顶部皮带轮在旋转时需要侧向安全距离,前方滑台伸出、手轮转动和工件装卸也需要留出操作面。若将其放入展示场景,台面应落在平整承重地面,支脚底脚可通过垫片调平;若用于工程复原,则需进一步核对主轴中心高、刀架行程、尾座套筒行程、天轴中心距、皮带轮直径比以及各润滑点位置。
结构建模中需要特别注意几处配合:其一,高支柱与台面连接处承受皮带拉力,应视为受弯节点,不能只按外观立柱处理;其二,上下皮带轮应保持轴线平行,轮槽中心面一致,否则皮带会跑偏;其三,刀架滑台与导轨之间需保留压板调节间隙,过紧会增大手动进给阻力,过松则会在切削时颤振;其四,主轴夹持端与尾座顶尖应同轴,盘类件加工时还要校核花盘端面跳动;其五,木质桌架虽然外观复古,但在真实复刻中可采用铸铁、钢焊接框架或硬木组合结构,关键受力面仍需金属镶件提高耐磨性。
该模型适合用于古典机床复原、装饰加工设备演示、机械原理教学、博物馆展陈动画以及工艺品加工设备方案参考。它的价值不在于追求高速切削,而在于展示传统精密加工中机械分度、凸轮轨迹、皮带传动和手动微调如何协同工作。通过拆解这套结构,可以清楚看到早期装饰车床如何用朴素的机械元件实现复杂花纹,也能为现代小型雕刻、表盘修饰和手工精密设备设计提供机构参考。
