双螺杆流体输送蠕虫螺杆泵结构模型

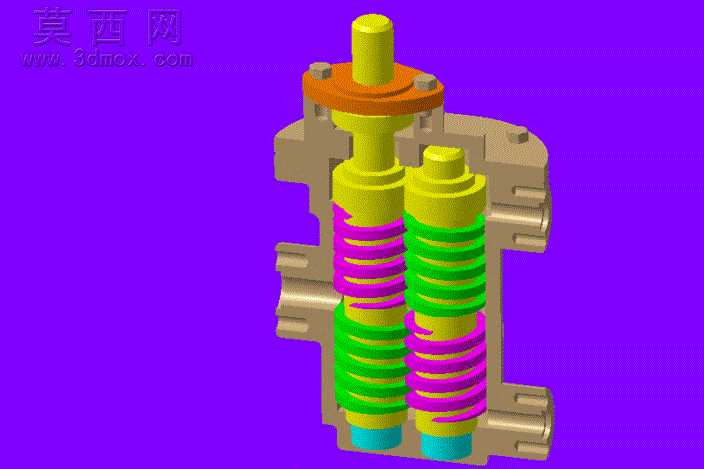

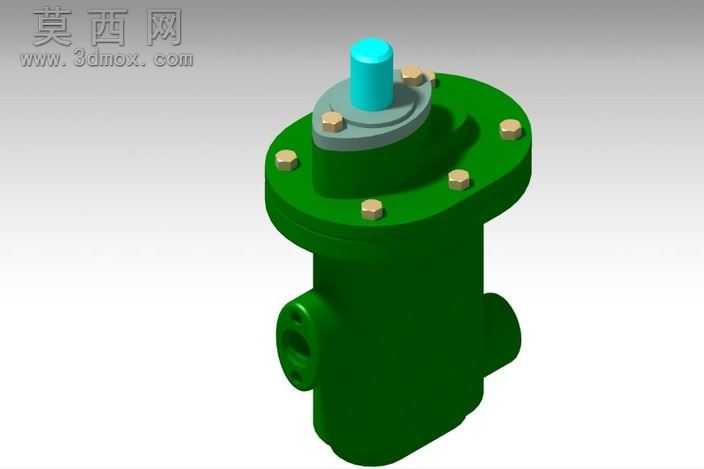

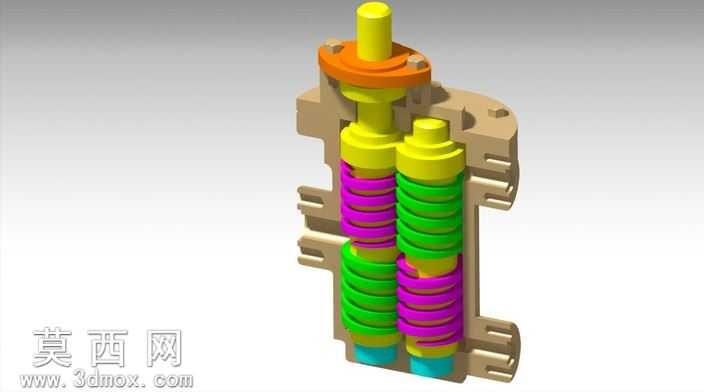

本模型为双螺杆式蠕虫螺杆泵三维结构模型，采用三维建模软件完成全参数化结构搭建，完整还原了该类容积式泵的核心组成与装配关系。建模过程中首先对泵体外壳进行结构拆分，按照实际铸造泵体的外形特征，构建出带有进出口流道的分体式泵壳结构，泵壳上的螺栓连接位、定位凸台均按照实际装配尺寸进行1:1还原，保证各部件装配时的干涉检查完全符合机械设计要求。核心的双螺杆部件是建模的重点，两根相互啮合的螺杆分别采用不同的色彩区分螺旋型线，螺旋曲面通过扫掠、布尔运算等建模命令生成，精准还原了蠕虫螺杆的螺旋升角、啮合间隙，确保模型能够直观展现螺杆啮合时形成的密闭容腔变化过程，清晰呈现流体从进口被推送至出口的工作原理。模型对上下端盖、连接法兰、轴端定位结构也做了细致建模，端盖与泵壳的连接螺栓、密封安装位都做了结构体现，不同部件采用差异化的材质渲染设置：泵壳采用铸铜质感的哑光棕黄色材质，螺杆主体采用明亮的黄色工程材质，螺旋啮合段分别采用洋红色、亮绿色的区分色材质，端盖采用橙色金属质感材质，轴端底部采用青蓝色密封段材质，整体渲染背景采用高饱和度紫色，突出泵体本身的结构层次，让各部件的装配关系一目了然。设计思路上围绕螺杆泵的工作原理展示为核心，省略了不必要的外部附属结构，重点突出内部双螺杆的啮合结构、泵壳的流道布局，让查看者能够快速理解该类泵依靠螺杆啮合密闭容腔推移来输送流体的工作逻辑，模型的各部件均为独立可编辑的实体，可用于结构拆解演示、工作原理教学以及相关泵类产品的结构参考，完整展现了容积式螺杆泵的核心结构特征，能够清晰呈现其用于流体输送的功能实现方式。
