水冷内燃机循环散热总成结构

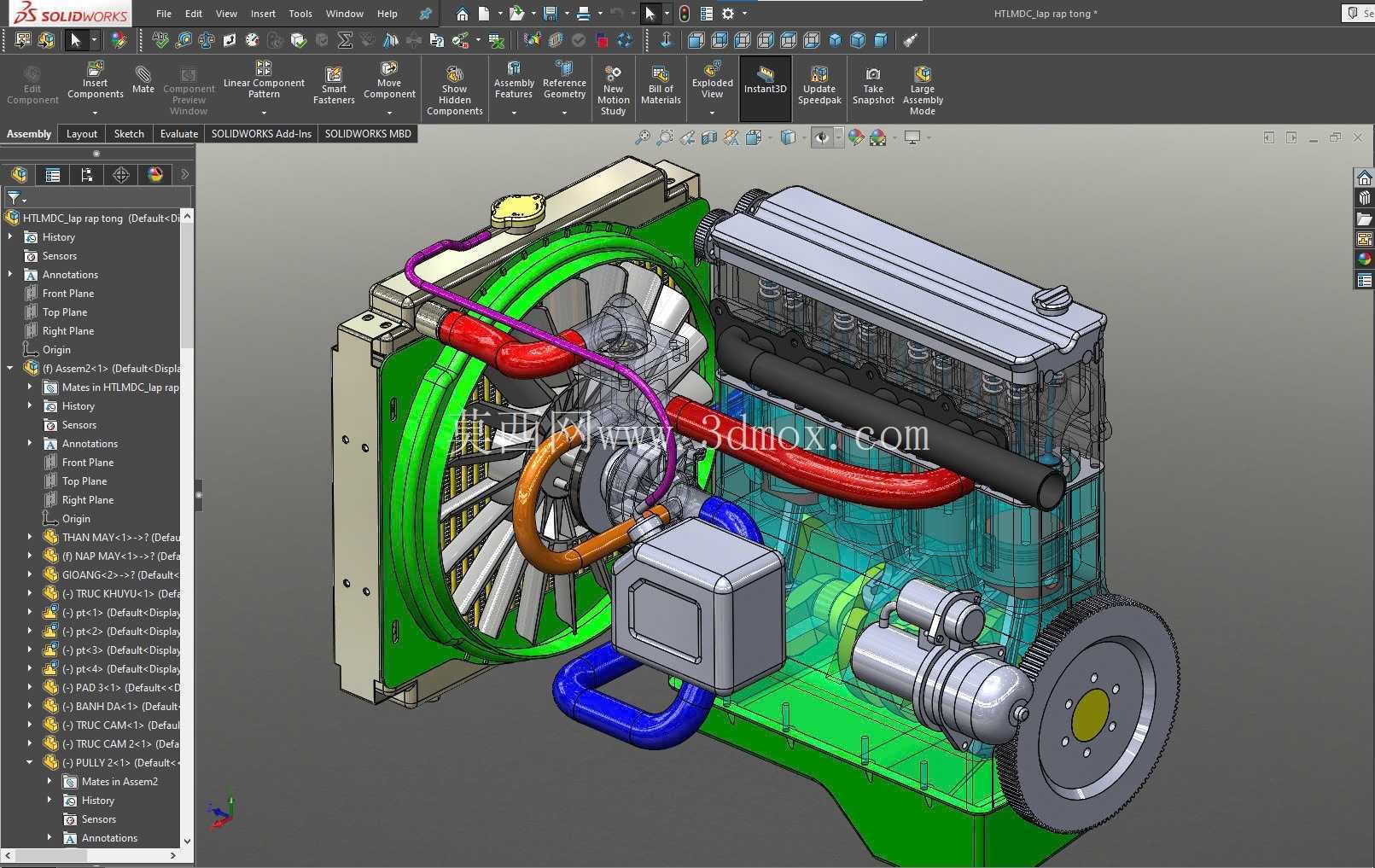

　　该三维结构围绕往复式内燃机的热管理需求展开，完整呈现水冷循环中热量从缸体水套向外界空气传递的主要路径。总成前端布置轴流式冷却风扇与环形导风罩，风扇叶片位于散热器迎风面中心，导风罩将气流约束在散热芯体有效区域内，减少边缘漏风；散热器采用框式安装边界，侧边保留与车架或机组支架连接的固定面，后方与发动机本体之间留出软管弯曲和检修空间。

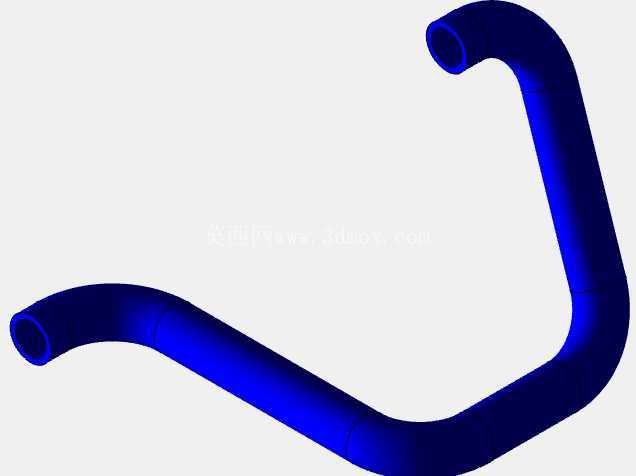

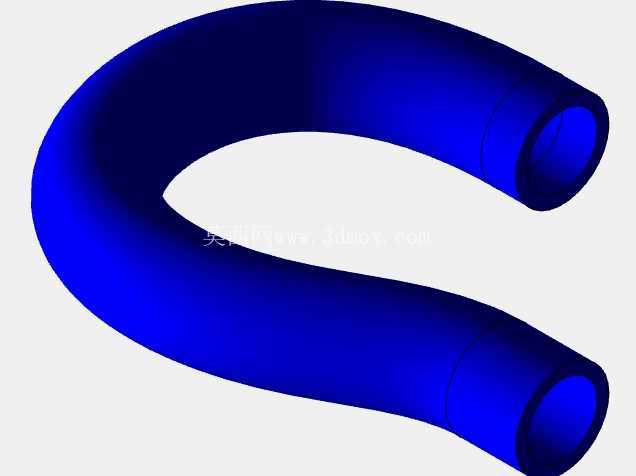

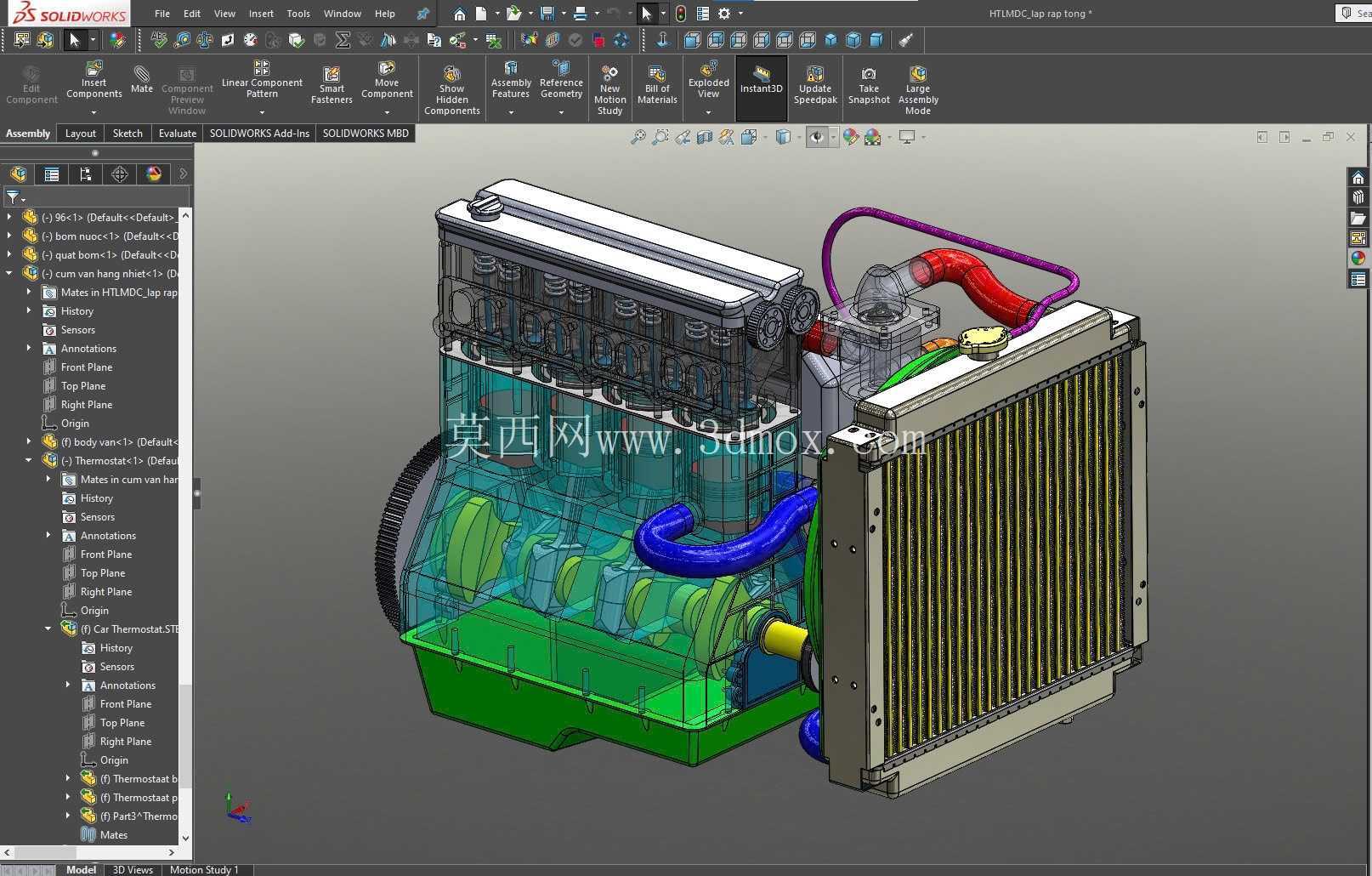

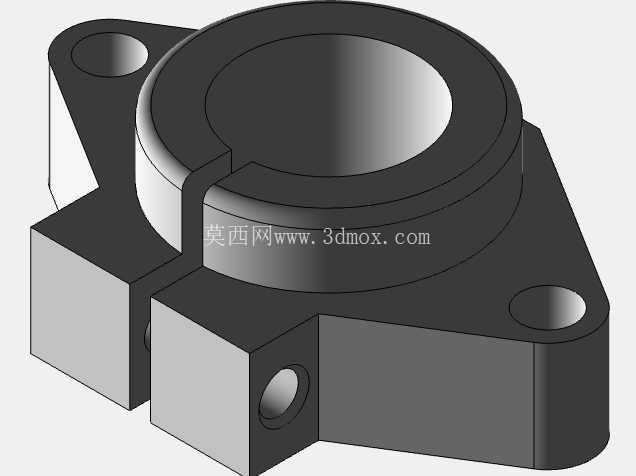

　　缸体、缸盖区域以半透明方式表达内部水套走向，便于观察冷却液进入机体后的分流关系。上侧管路承担高温冷却液从缸盖向散热器输送的功能，下侧回路将降温后的介质引回水泵入口；不同颜色管线区分高温段、低温段及辅助回路，软管端部均设置卡箍安装位置，硬管转折处保留圆滑过渡，避免局部流阻过大。管路走向贴近机体轮廓布置，在风扇、皮带轮和起动机等运动件周边预留安全间隙，防止运行振动后发生摩擦干涉。

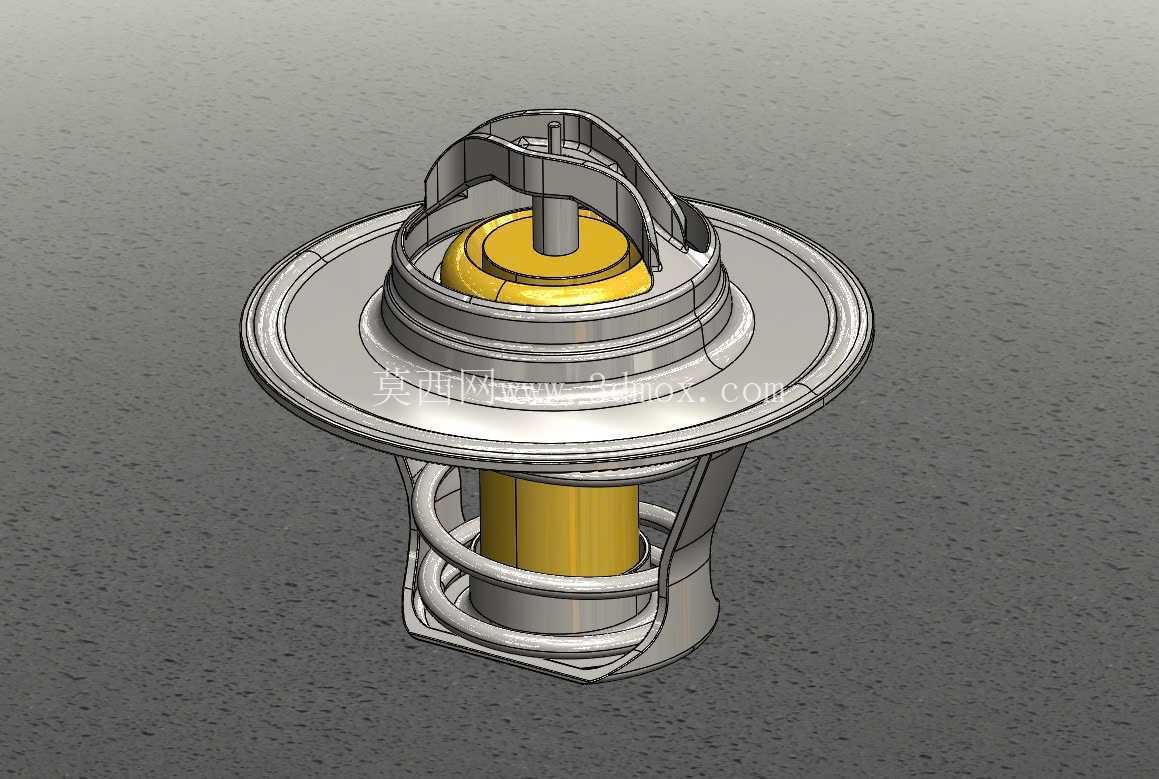

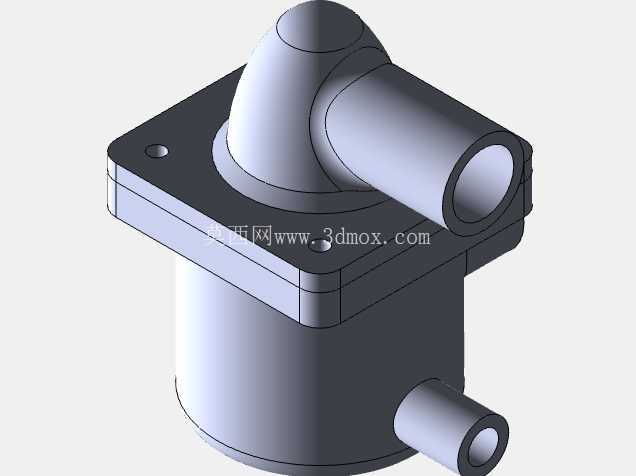

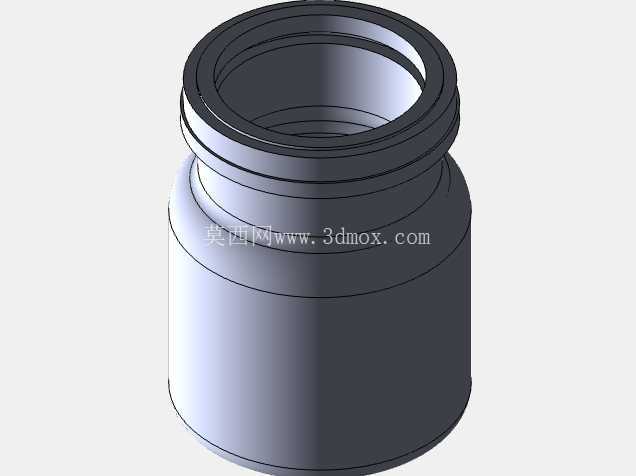

　　水泵位于机体下部靠前位置，入口朝向散热器下水管，出口对接缸体进水腔，其安装面结合密封垫和螺栓孔位进行表达，便于后续核对拆装顺序。节温器相关回路在小循环与大循环之间形成切换通道，冷态时冷却液绕过散热器快速暖机，达到开启温度后再进入散热器散热，这一逻辑在管路连接关系中得到体现。风扇与皮带轮、发电机或驱动轮之间的传动区域保持共面布置，张紧和更换皮带所需的操作空间在模型外形上有所保留。

　　从整机布置看，散热器、风扇、发动机和附属电气件形成紧凑的动力包结构。散热器前方为主要进风面，后方风扇抽吸空气通过芯体；导风罩与风扇叶尖之间保持较小径向间隙，以提高风量利用率。机体侧部的灰色盒体可理解为附属电气或控制安装件，其位置避开高温管路和水管接头，底部支架与机体连接面具备足够支撑。起动机、飞轮壳及后端输出盘位于模型右侧，飞轮外缘齿圈和启动马达齿轮的相对关系清晰，可用于检查启动啮合区域与冷却管路之间的边界。

　　结构设计时需要同时满足散热效率、装配工艺和维修可达性。散热器芯体厚度、风扇直径与导风罩深度共同决定迎风面积和空气流量；水管内径则与水泵流量、系统阻力相匹配。模型中各软管采用空间曲线成型，弯曲半径没有出现急折，有利于降低冷却液压力损失。管路接头位置避开排气侧高温表面，也为卡箍操作留出手指和工具空间。散热器固定点、发动机悬置点与风扇罩支撑点之间的相对位置，可直接用于校核整机入装后的尺寸链。

　　在应用场景上，这类散热总成常见于固定式动力机组、工程机械动力包、农用装备以及商用车发动机前端模块。实际选型时，需要根据发动机额定功率、水套容积、环境温度和机舱背压调整散热器面积、风扇转速与护风圈形式。三维模型把机体水套、外部管路、散热元件、风扇驱动和周边附件放在同一坐标环境中，能够提前发现管路交叉、拆装阻挡、皮带维护空间不足等问题。外形边界方面，前端以风扇罩和散热器外框为最大迎风轮廓，后端以飞轮壳和输出盘为轴向边界，上部管路最高点与下部水管最低点构成垂向安装包络；设计支架时可依据这些面进行限位，避免整车或机组装配阶段出现碰撞。
