1250型程控聚丙烯隔膜板框压滤机结构

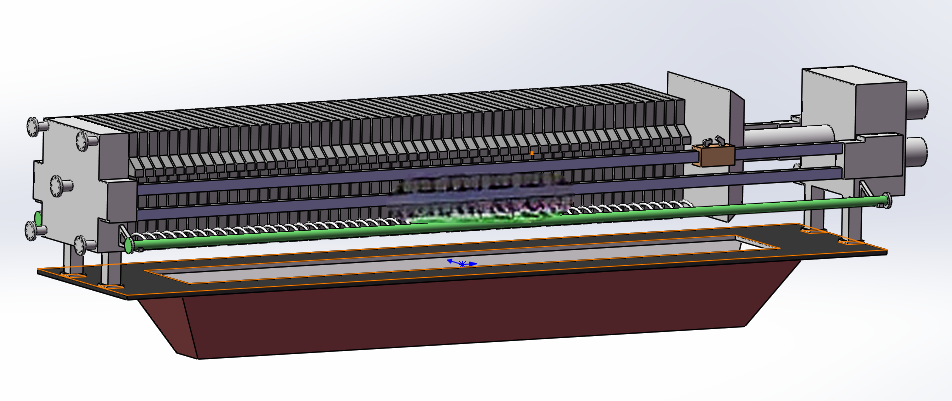

　　在市政污泥处置、矿山精矿脱水、化工物料固液分离、食品发酵醪液过滤等工况现场，板框式压滤机是间歇式固液分离环节的核心承压设备，这款1250规格的程控聚丙烯隔膜压滤机，正是针对中大处理量连续生产线的过滤需求完成的全参数化结构设计。整套模型完全参照实物安装尺寸搭建，从机架承力结构到滤板排布、压紧机构、接液组件全部做了等比例还原，可直接用于生产线布局校核、结构改型参考。

　　从功能逻辑来看，设备核心过滤单元采用聚丙烯隔膜滤板成组排布，滤板尺寸适配1250mm规格过滤面，单组滤板的压紧行程匹配常规200平方以内过滤面积的配置需求，压紧端采用液压驱动结构配合止推板形成密闭滤室，进料泵将待分离物料泵入滤室后，滤布截留固相颗粒形成滤饼，隔膜鼓胀可进一步压榨滤饼降低含水率，相比普通板框压滤机，滤饼含水率可降低8-12个百分点，大幅减少后续滤饼处置的运输与烘干成本。机架部分采用型钢焊接后整体退火消除应力的结构设计，两侧主梁作为滤板推拉的承载导轨，直线度公差控制在千分之一以内，避免滤板推拉过程中出现卡滞、密封面错位漏液的问题。

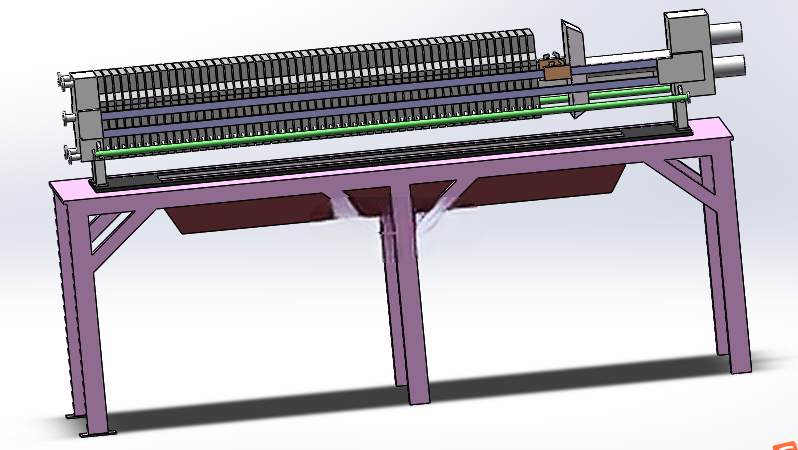

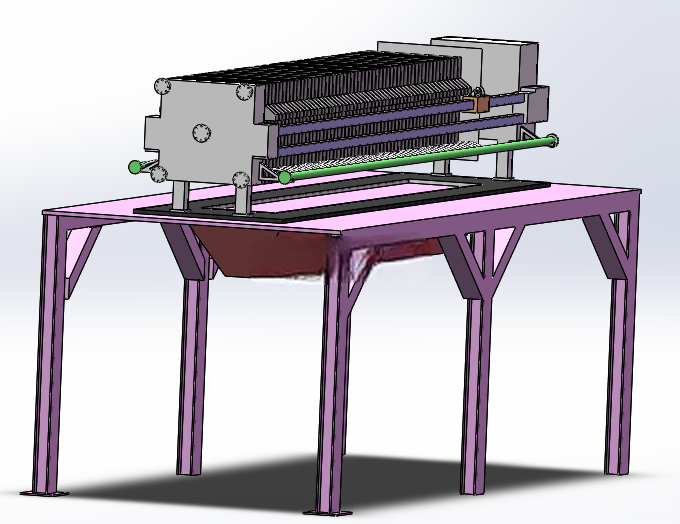

　　设计过程中优先考虑了现场安装的边界条件，设备底部接液斗采用倾斜溜槽结构，溜槽角度大于物料安息角，保证卸饼时固相物料可顺畅滑落至下方输送设备，接液斗的宽度完全覆盖滤板组的滴液范围，避免过滤过程中滤液飞溅污染车间地面。滤板组上方设置的自动拉板机构可配合程控系统逐块拉开滤板完成卸饼，拉板机械手的行走导轨与主梁平行安装，行程覆盖全部滤板排布区间，两端设置硬限位与软限位双重保护，防止拉板机构超程脱轨。压紧端的液压站配置在设备尾部的机架平台上，液压管路的排布避开滤板卸饼的下落区间，防止卸饼时物料砸损管路，同时预留了液压系统的维护操作空间，方便日常更换密封件、检修液压阀组。

　　针对不同工况的适配性，这套结构预留了滤板数量增减的调整空间，可根据实际处理量、物料过滤特性灵活调整滤室总容积，滤板的压紧力可通过液压系统压力参数匹配调整，适配不同黏度、不同固相粒径的物料过滤需求。进料口设置在止推板中部位置，进料管路的法兰接口尺寸匹配常规工业管道标准，可直接对接现场进料泵出口管路，滤液出口分布在每块滤板的下部，统一汇集到两侧的滤液收集槽后排出，可根据需求选择明流或暗流的出液方式。整套结构的安装地脚螺栓孔位置、设备总长度、总宽度、操作面高度都参照常规工业车间的设备安装规范设计，可直接用于车间设备布局的三维干涉校验，无需重新核对安装尺寸。
