立式工业过滤净化成套装置结构设计

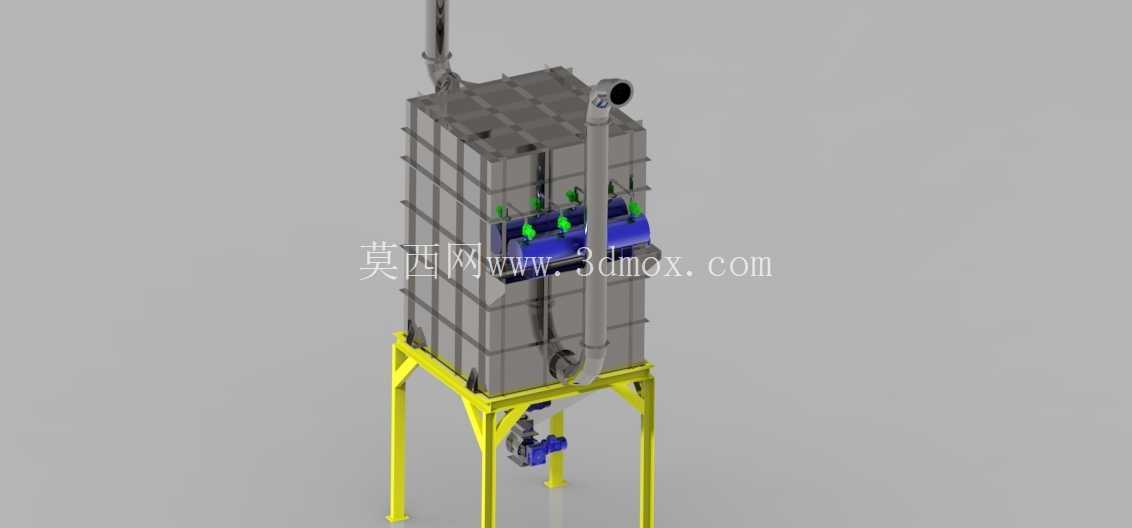

　　这套立式过滤净化装置的三维结构，面向工业现场气固分离、介质净化类工况搭建，整体采用高位罐体加低位支腿的布局逻辑，核心处理单元被抬升至操作维护高度，底部留出卸料、检修与附属阀件安装空间。现场布置时，装置可独立落地固定，也可对接生产线的进气、排液管路，在粉体加工、冶金除尘、化工尾气处理、建材筛分等场景中，承担含尘气流过滤、颗粒介质截留、净化后气体排出的功能，含杂质的介质从侧部或顶部管路进入罐体内部，穿过滤材组件后，洁净介质沿出口管路送出，截留下来的粉尘、颗粒沉降至罐体下部，经底部卸料阀集中排出。

　　从结构分层来看，上部方形罐体为承压过滤舱体，外壳采用框架加壁板的拼装形式，外部横竖加强筋沿舱体周向均匀布置，既约束舱体在承压工况下的壁面变形，也为内部滤件的安装提供定位基准。舱体顶部预留检修开口与排气接口，侧面布置大口径进出风管，管道延伸段搭配弯头、变径段与对接法兰，管路走向避开正面操作区，减少人员巡检时的干涉。罐体中下部集成喷吹清灰组件，蓝色排布的气包、喷吹管与控制阀位整齐排列，当滤材表面截留的粉尘层增厚、舱内压差上升到设定区间，高压气流瞬时喷入滤件内腔，将附着的粉饼剥落，落入下部灰斗，无需频繁开盖人工清理，保障设备连续运行。

　　支撑部分采用黄色型钢焊接机架，四条支腿向外微张形成稳定支撑面，支腿间设置横向连系梁与斜向撑杆，抵消设备运行时的气流脉动与振动载荷，机架顶面的安装法兰与罐体底部精准贴合，螺栓孔位预留足够的扳手操作空间。机架下部悬空区域容纳底部卸料机构，包含星形卸料阀、连接溜管与驱动组件，锁风卸料的同时避免外部空气倒灌进入负压舱体，维持过滤系统的压力稳定。

　　建模过程中，所有管路接口的法兰直径、螺栓孔分布圆、密封面厚度均按常规工业管道对接标准设定，罐体外形的长宽高比例兼顾过滤面积需求与车间门洞、吊装通道的通行限制，支腿底面的地脚板预留锚固孔，可直接匹配土建基础的预埋螺栓位置。设备侧面的操作阀件、喷吹控制元件全部布置在人员站立即可触及的高度，日常更换滤件时，可通过顶部检修口或侧部检修门进入舱内作业，外围管路与机架的间隙满足保温层敷设、管线伴热的后期改造需求。整体结构没有冗余的复杂曲面，零部件拆分逻辑贴合实际制造工艺，钣金壁板、型钢机架、标准管件、通用阀件均可直接拆分出工程图指导下料、焊接与装配，对接生产线时只需核对进出口标高与基础尺寸，即可完成就位安装。
