台式小型精密钻孔加工设备结构

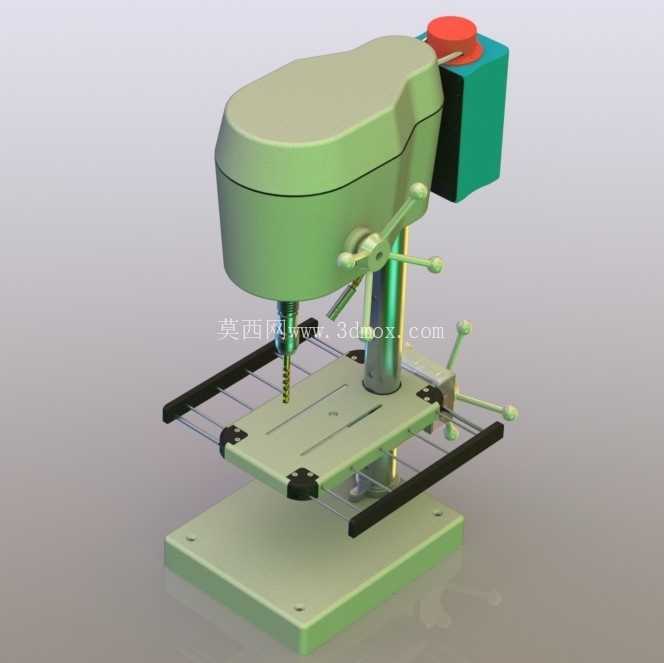

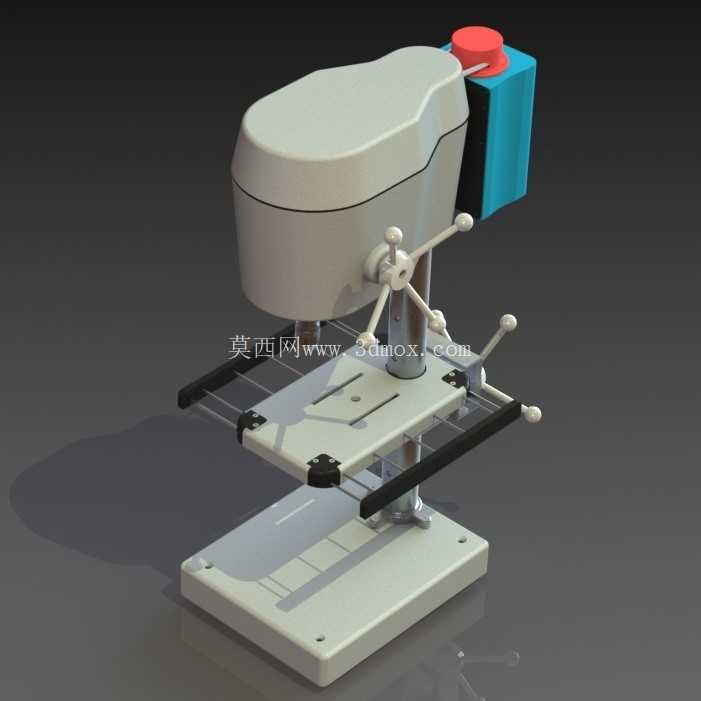

　　这套台式钻孔设备的三维结构围绕小件精密孔加工展开，整机采用底座、立柱、主轴箱、工作台和手动进给机构组合的经典布局，适合在维修间、试制车间、教学实训室以及小型五金加工工位中完成金属薄板、型材端头、塑料件、铝件和小型装配件的钻孔、扩孔、倒角等作业。设备底座为宽厚矩形承载件，底面平整，上表面设置加强筋与安装孔位，既可以直接放置在工作台上，也能够通过螺栓固定到专用支架或流水线旁的辅助台面上。底座的轮廓尺寸决定了整机占地边界，设计时需要在底座前方预留工件取放空间，在左右两侧保留手柄操作半径，后方则要考虑电机或控制盒的散热与维护距离。

　　立柱承担主轴箱升降和工作台支撑的双重作用，其轴线与底座保持垂直，是保证孔位垂直度的关键基准。主轴箱外壳采用近似流线型的封闭罩壳，内部容纳主轴传动、旋转支承和进给导向结构；箱体侧面伸出多根操纵杆，分别用于主轴进给、转速调整或机构锁定。操纵杆的长度和回转角度在模型中已经体现出明确的操作包络，实际布置工位时不能把设备紧贴墙面或隔板，否则手柄在下行进给和回程过程中容易发生干涉。主轴位于箱体下方，工作端朝向工作台中心，刀具通过钻夹头装夹，进给方向沿立柱轴线附近向下运动，结构紧凑，操作者可以从正面清楚观察钻头切入位置。

　　工作台设置在主轴与底座之间，台面带有槽道和定位边界，可配合压板、平口钳或简易挡块完成工件固定。台面前后方向留有调整空间，支撑臂与立柱相连，能够根据工件厚度改变工作高度。对于高度较小的板件，工作台可靠近主轴，以缩短刀具悬伸；对于较高的夹具或异形件，则可降低工作台，扩大主轴下方的开放空间。台面两侧的黑色长杆件体现了辅助定位或压紧结构的布置思路，这类结构在批量加工中能够减少反复划线时间，使工件靠同一基准快速就位。需要注意的是，工作台承载范围应以小件和中等载荷为主，过大的偏心工件会使立柱和升降连接部位承受附加弯矩，影响钻孔稳定性。

　　设备上部一侧设置蓝绿色盒体和红色按钮状元件，表现出动力或控制部件的安装位置。盒体贴近主轴箱后方布置，缩短了内部走线或传动连接距离，红色元件位于顶部易见、易触达的位置，符合紧急停止或状态操作部件的布置逻辑。进行产线集成时，可将该区域作为电气与动力接口校核重点，检查按钮按压高度、盒体检修面朝向以及周边安全间隙。若设备用于自动化上下料工位，还应在主轴前方设置传感器或防护挡板的安装位置，避免与手动操纵杆的运动弧线冲突。

　　从建模细节看，主轴箱罩壳、立柱、工作台、底座和操纵杆件之间的装配关系较完整，能够用于机构运动检查和工位布局评审。罩壳外形并非单纯装饰件，其曲面覆盖了内部传动部件，同时在侧面留出操纵杆伸出孔位；底座上的沉孔、凸台和筋板反映了铸造或焊接支承件的设计思路；工作台槽口、压板位置和夹点布局则直接对应实际装夹需求。进行结构改进时，可以在主轴箱与立柱之间增加锁紧块，在工作台支撑部位设置刻度标识，或在底座上增加排屑斜面，以提升重复定位和清洁维护便利性。

　　该设备的使用场景并不追求大型机床的重切削能力，而强调小范围内灵活钻孔和快速换装。钳工修配、电子电器支架加工、教学演示、样品验证以及小型零件二次加工都能采用这种结构。选型或改型时，应重点核对主轴端面到工作台的最大距离、工作台面有效尺寸、手柄回转半径、底座固定孔距、控制盒外轮廓以及刀具更换空间。只有把这些边界条件纳入三维布局，才能在设备投入现场后同时满足操作舒适性、装夹可靠性和维护可达性。
