重载摩托拖运平板挂车结构设计

　　日常摩托长途转运、越野赛事后勤保障、门店二手摩托跨区调运这类场景里，单靠皮卡货厢往往受限于货厢高度、轮距宽度，装卸重型巡航、越野摩托时抬运费力，还容易磕碰漆面与护板，这款单轴平板拖挂正是针对这类短途转运需求做的结构方案。

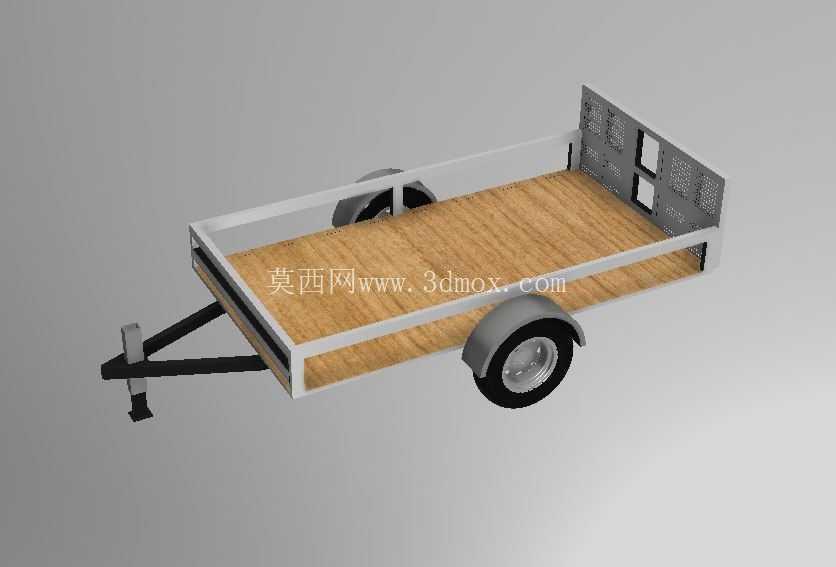

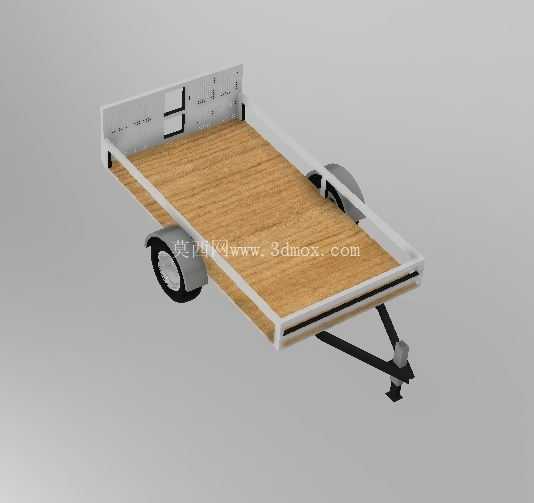

　　从使用端反推设计边界：常规重型巡航摩托整备质量普遍在350-450kg，加上两台越野摩托的总载荷会接近800kg，拖挂平台的有效承载面做成长2400mm、宽1500mm的矩形布局，既可以单台居中固定大排量摩托，也能并排容纳两台中小排量越野车型；承载面离地高度控制在420mm，搭配尾部可翻折的冲孔钢制爬梯，单人即可推摩托上下平台，无需额外吊装设备。平台底板采用厚实木纹防滑板材铺设，板面摩擦系数足够，轮胎停靠后不会出现侧向滑移，周边用矩形钢管焊接围成低边护栏，护栏高度仅180mm，不会干涉摩托把手、边箱的侧向空间，同时能阻挡固定绑带向外滑脱。

　　行走部分选用单轴双轮布局，匹配重载弧形橡胶轮眉，轮眉通过支架直接固定在车轴侧方，遮挡行驶中车轮带起的碎石泥水；轮胎选用普通乘用车小尺寸载重轮胎，轮距设定为1300mm，行驶过程中横向稳定性优于窄轮距拖挂，高速变道时侧倾幅度更小。前端牵引架采用三角桁架式钢管焊接结构，牵引头位置标配通用型球头拖挂连接机构，适配市面绝大多数SUV、皮卡后拖挂接口，牵引架离地高度在水平驻车状态下为380mm，和主流家用拖车钩安装高度匹配，挂接后平台能保持近乎水平的姿态，不会出现前高后低导致载荷后移的问题。牵引架侧边还预留了辅助支撑千斤顶的安装位，脱离主车停放时可以放下支腿，让拖挂整体保持水平，不会前倾翘头。

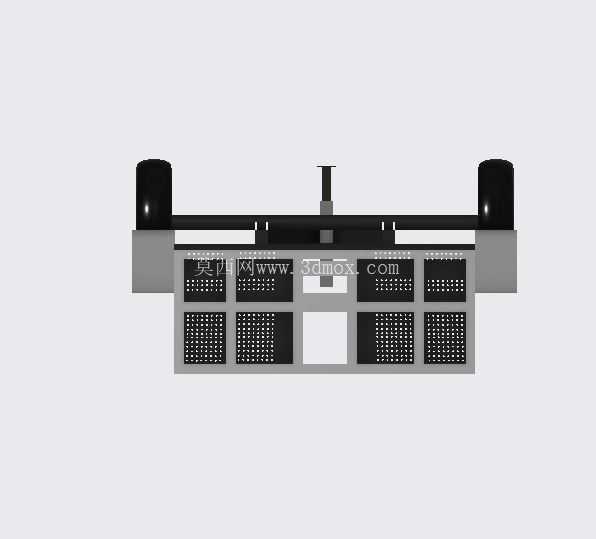

　　尾部的爬梯板采用冲孔钢板加工，板面密布防滑通孔，雨天沾水后也能保证轮胎抓附力，爬梯侧边通过铰链和平台后横梁连接，行驶状态下爬梯可以向上翻起，通过插销固定在尾部端板上，兼做尾部挡栏，防止摩托在急减速时向后滑移；装卸作业时翻下搭在地面，形成坡度约17度的坡道，大重量摩托推上去时坡道形变量极小，不会出现弯折塌腰的情况。平台边框的矩形管上预留了多处绑带挂点，分布在左右侧边的前后四个位置，固定摩托时可以用棘轮绑带分别拴住前叉、后摇臂，四点约束完全避免运输过程中车辆出现晃动位移。

　　建模过程里所有钣金件、管材件都按实际焊接工艺拆分，轮眉的曲面弧度做了等厚度偏移，匹配实际玻璃钢或者钢板冲压的成型厚度；爬梯的冲孔特征按阵列排布，工程出图时可以直接导出激光切割路径。整个拖挂的外轮廓总长度包含牵引架为3600mm，总宽度1650mm，完全符合民用小拖挂上牌的尺寸规范，不需要额外做超限申报。车轴位置布置在平台总长的靠后三分之一处，让承载平台的重心落在车轴前方、牵引头位置施加50-80kg的下压力，既不会因为牵引头载荷过大压沉主车车尾，也不会出现零载荷下高速行驶的拖挂摆振问题。护栏端板上做了镂空减重孔，在不损失结构刚性的前提下降低整备自重，整车空载重量控制在220kg左右，普通家用2.0L排量乘用车即可轻松牵引，坡道起步、刹车制动都不会有明显的拖拽感。平台底板下方横向布置三根加强横梁，和左右纵梁焊接形成网格状承载框架，即使局部载荷集中在摩托轮胎的两条窄接触面上，底板也不会出现局部凹陷变形。
